Різниця між трьома типами клапанів 5/3Електромагнітні клапани
При замовленні 5/3електромагнітні клапани, окрім одинарного та подвійного електричного керування, є три конфігурації: C (подвійний соленоїд 5/3 шлях закритий центр), E (подвійний соленоїд 5/3 шлях випускний центр), і P (подвійний соленоїд 5/3 шлях тиску центр).
| 5/3 шляхуелектромагнітний клапансимвол | Код замовлення |
|
|
 |

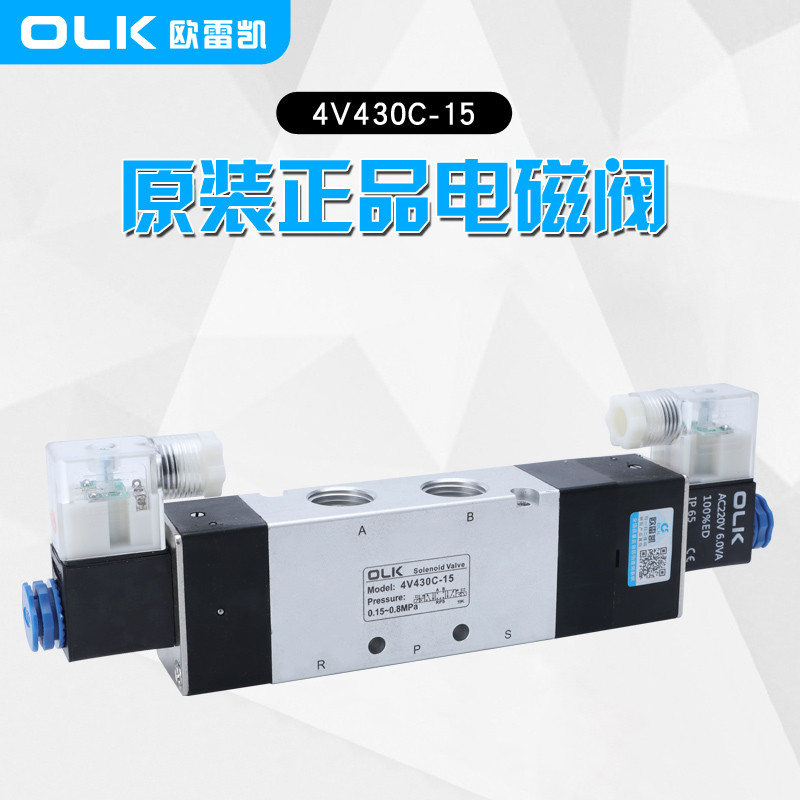

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Подвійний соленоїд 5/3 замкнутий центр |
Клапан 5/3 у нормально закритому положенні. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Подвійний соленоїд 5/3 вихлопний центр |
Клапан 5/3 у нормально відкритому положенні. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4В430П-15 |
Подвійний соленоїд 5/3 центр тиску |
Клапан 5/3 у випускному положенні. |
Тиск у порту P (тиск подачі):
Це стосується тиску у вхідному отворі електромагнітного клапана (зазвичай позначається P). Цей тиск є рушійною силою для керування потоком рідини, коли клапан відкривається або закривається.
У конфігурації центру тиску тиск у вхідному отворі (P) вищий, ніж в інших отворах (таких як A або B), і система керування спрямовує цей тиск у відповідний канал.
Середнє положення вихлопу:
Це описує станелектромагнітний клапанколи в середньому положенні. Для трипозиційних електромагнітних клапанів, коли золотник знаходиться в середньому положенні, усі порти (такі як P, A та B) можуть бути з’єднані між собою, або певні порти можуть утворювати шлях витоку.
У типовій конфігурації вихлопу в середньому положенні тиск з портів A або B може повернутися до випускного отвору (зазвичай позначений R або T), скидаючи тиск. Ця конструкція використовується в деяких програмах для запобігання надмірному наростанню тиску в системі, коли немає керуючого сигналу.
Закритий центр:
У закритій центральній конфігурації всі порти електромагнітного клапана герметичні, коли він знаходиться в середньому положенні, тобто рідина не може протікати через жодні порти.
Ця конструкція зазвичай використовується в ситуаціях, коли необхідно підтримувати тиск або запобігати небажаному потоку рідини, коли система знаходиться в середньому положенні.
Резюме:
Центр тиску: Відноситься до тиску, що прикладається доелектромагнітні клапанивхідний отвір.
Випускний центр: описує стан, коли рідина може виходити з одного або кількох отворів у середньому положенні.
Закритий центр: описує стан, коли всі порти герметичні, запобігаючи потоку рідини в середньому положенні.

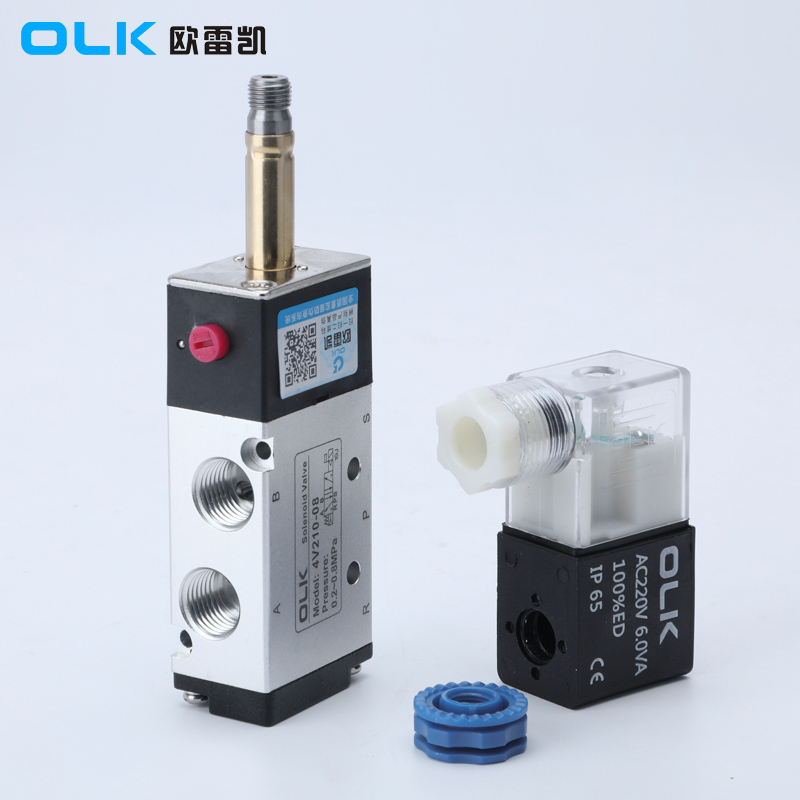

Переваги електромагнітного клапана 5/3 порівняно з електромагнітним клапаном 5/2:
Кілька варіантів середньої позиції:
Електромагнітний клапан 5/3 має три робочі положення, середнє положення можна конфігурувати для різних станів (наприклад, тиск, вихлоп або закрито).
Ця гнучкість дозволяє підтримувати тиск, випускати тиск або повністю герметизувати систему, коли клапан дезактивовано або в аварійній ситуації, пропонуючи більше можливостей керування для різних застосувань.
Покращена безпека та контроль:
Електромагнітний клапан 5/3 може підтримувати тиск або тиск вихлопу в середньому положенні, забезпечуючи захист від ненавмисних дій у критично важливих для безпеки додатках. Наприклад, у разі збою живлення або втрати керуючого сигналу вибір відповідного середнього положення може захистити обладнання та персонал.
Електромагнітний клапан 5/2 у разі втрати сигналу може лише повернутися у вихідне положення і не може запропонувати аналогічний захист.
Запобігання удару циліндра:
Середнє положення електромагнітного клапана 5/3 можна використовувати для пом’якшення впливу на циліндр при зміні напрямку. Наприклад, вибір середнього положення вихлопного типу може дозволити частковий скидання тиску під час перемикання напрямків, уникаючи ударів через раптову зупинку чи запуск, тим самим продовжуючи термін служби обладнання.
A 5/2електромагнітний клапанне має цієї функції, оскільки він може лише швидко перемикатися між двома напрямками, що в деяких випадках може спричинити удар і знос обладнання.
Висновок:
Електромагнітний клапан 5/3 пропонує значні переваги в гнучкості, безпеці, пом’якшенні ударів і складному управлінні порівняно з електромагнітним клапаном 5/2. Це робить його дуже цінним у програмах, які вимагають кількох режимів роботи, підвищеної безпеки та зменшення впливу на обладнання. Між тим, електромагнітний клапан 5/2 з його більш простою конструкцією і меншою вартістю зазвичай використовується в системах, де не потрібне складне управління.
-
