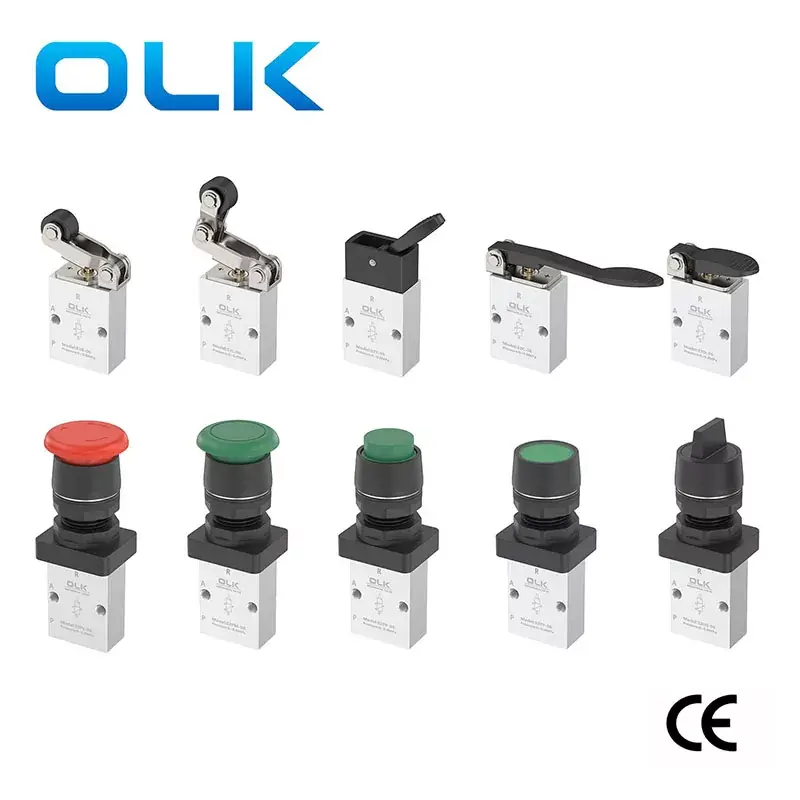

Ви можете бути впевнені, купуючи 3-ходовий механічний кнопковий регулюючий клапан серії S3 на нашому заводі, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку. Ouleikai (OLK) виробляє компактний 3-ходовий 2-ходовий прямої дії з зовнішнім керуванням. положення механічного клапана серії S3. Він має гнучке перемикання та може бути встановлений у кількох положеннях. Монтаж дуже зручний і не вимагає мастила. Керуючі головки доступні як з металевих, так і з пластикових матеріалів, при цьому металевий матеріал (S3C, S3D, S3Y, S3R, S3L) забезпечує довший і надійніший термін служби. Комбінації головок управління для механічного клапана можна замовити окремо на заводі OULEIKAI в Китаї
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES Механічний кнопковий регулюючий клапан 3-ходовий Характеристики продукту
СИМВОЛ:

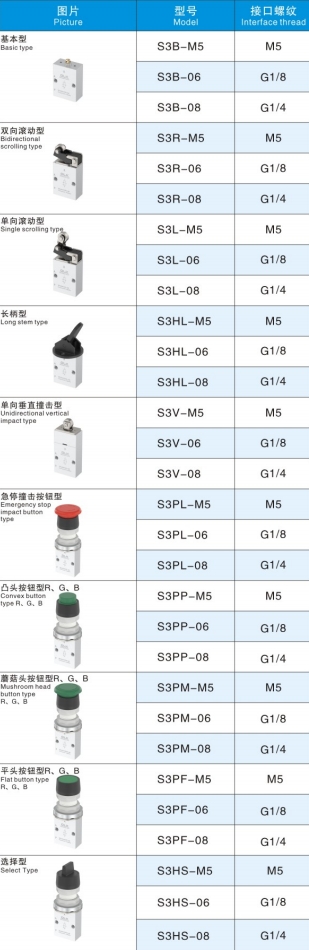

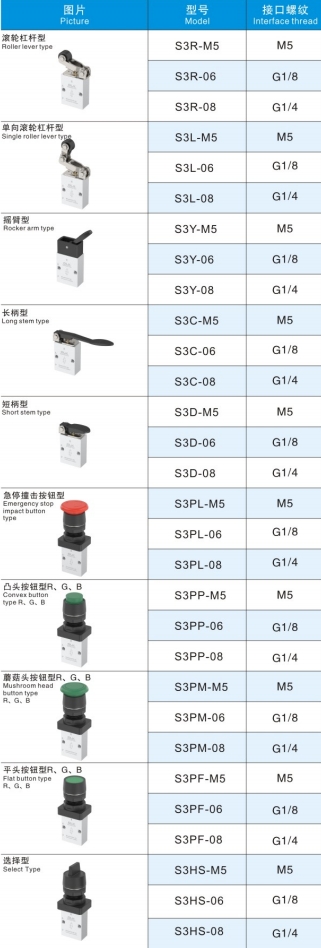

| Код замовлення |
|||
| S3 | PM | 06 | R |
| СЕРІЯ | КОД | РОЗМІР ПОРТА | КОЛІР кнопок |
| Серія S3 2 положення 3 напрямки | B: Базовий тип (M5B) |
100:06:G1/8 | PL:ЧЕРВОНИЙ |
|
|

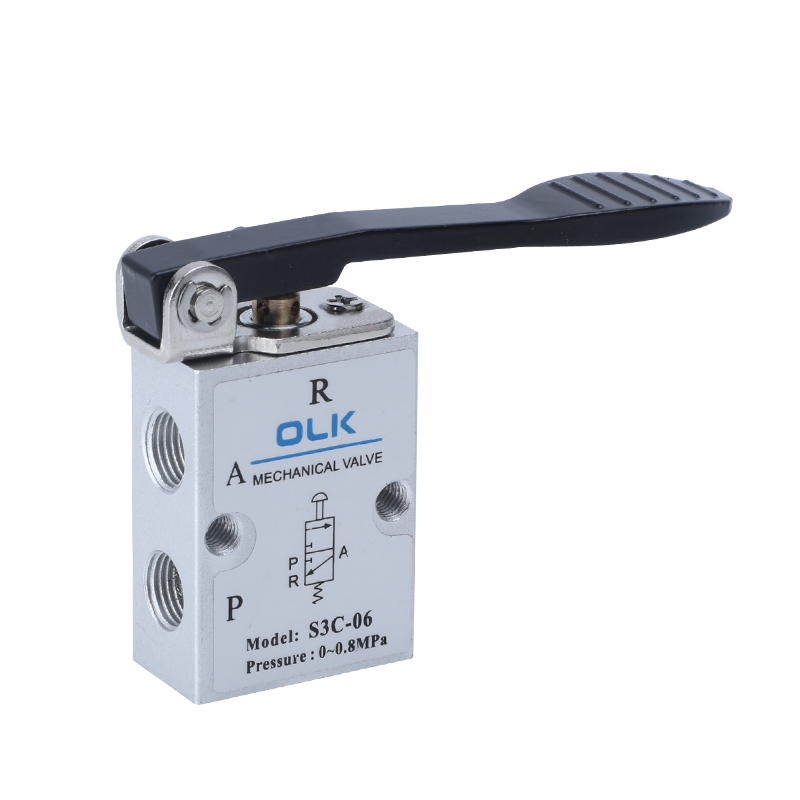

C: Тип довгої ручки (M5C) |
200:06:G1/8 | PP/PF/PM/HS: ЧЕРВОНИЙ, ЗЕЛЕНИЙ, ЧОРНИЙ |
|
|

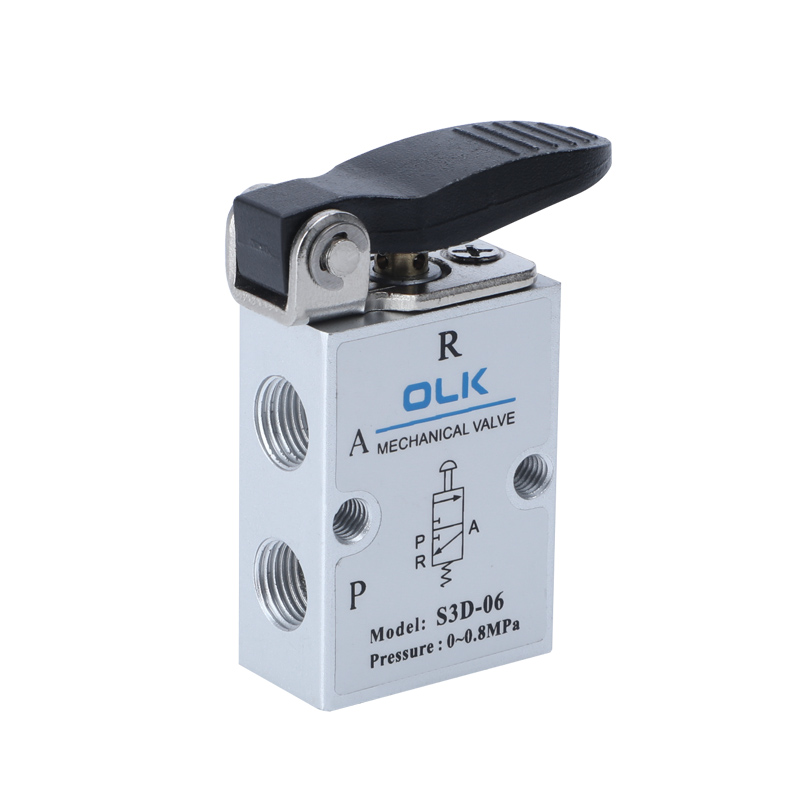

D: тип короткої ручки (M5D) |
200:08:G1/4 |
|
|
|
Y:Тип коромисла (M5Y) |
|
|
|
|

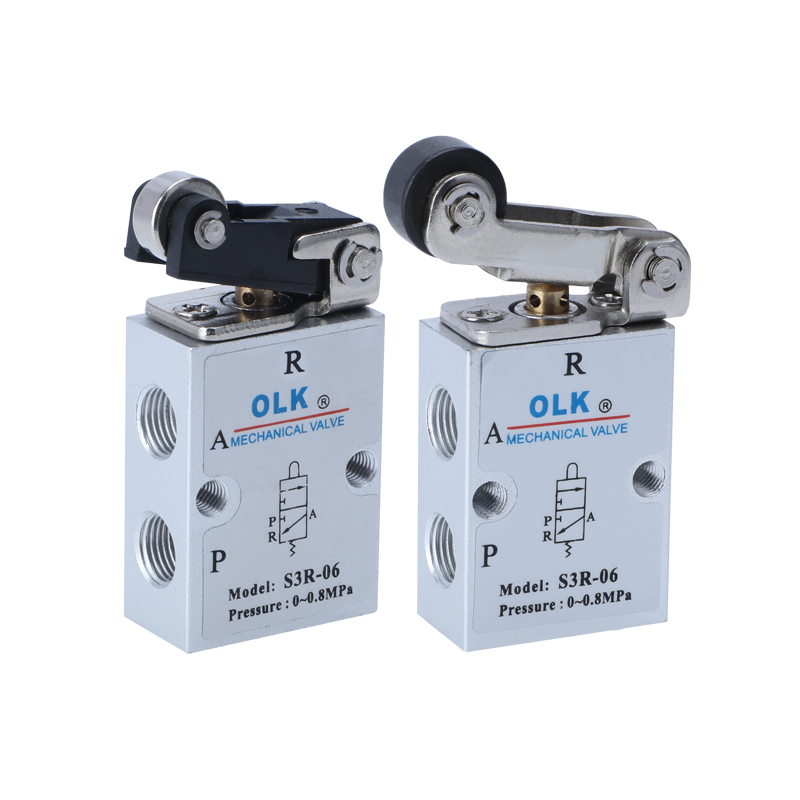

R: Роликовий тип важеля (M5R) |
|
|
|
|

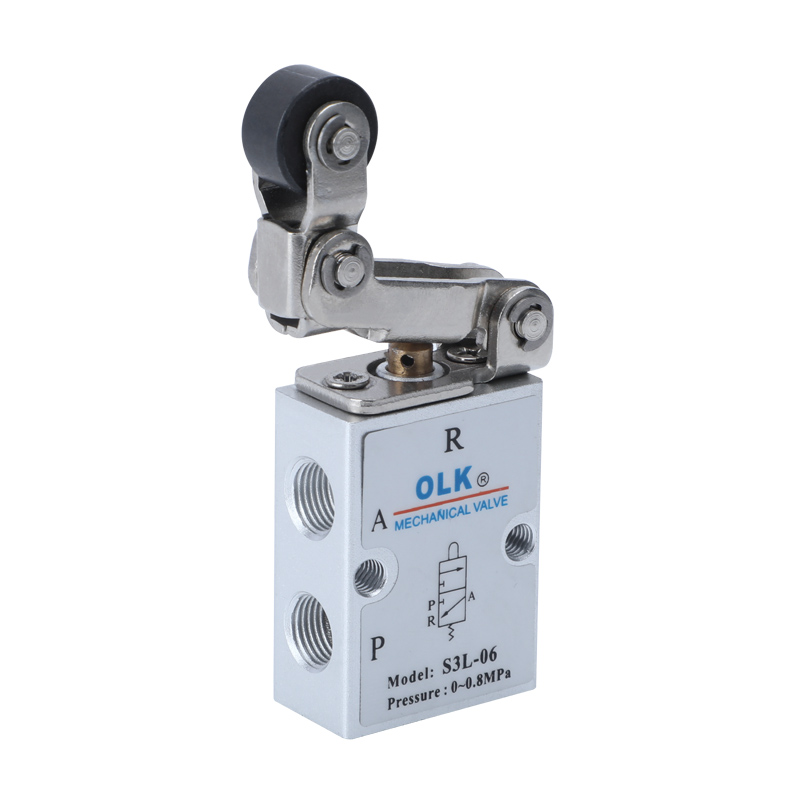

L: односпрямований роликовий важіль (M5L) |
|
|
|
|
PL: Тип кнопки аварійної зупинки (M5PL) |
|
|
|
|
PP: Тип кнопки з піднятою головкою (M5PP) |
|
|
|
|
PF: кнопковий тип із плоскою головкою (M5PF) |
|
|
|
|
PM: Тип кнопки з головою гриба (M5PM) |
|
|
|
|
HS: тип селектора (M5HS) |
|
|

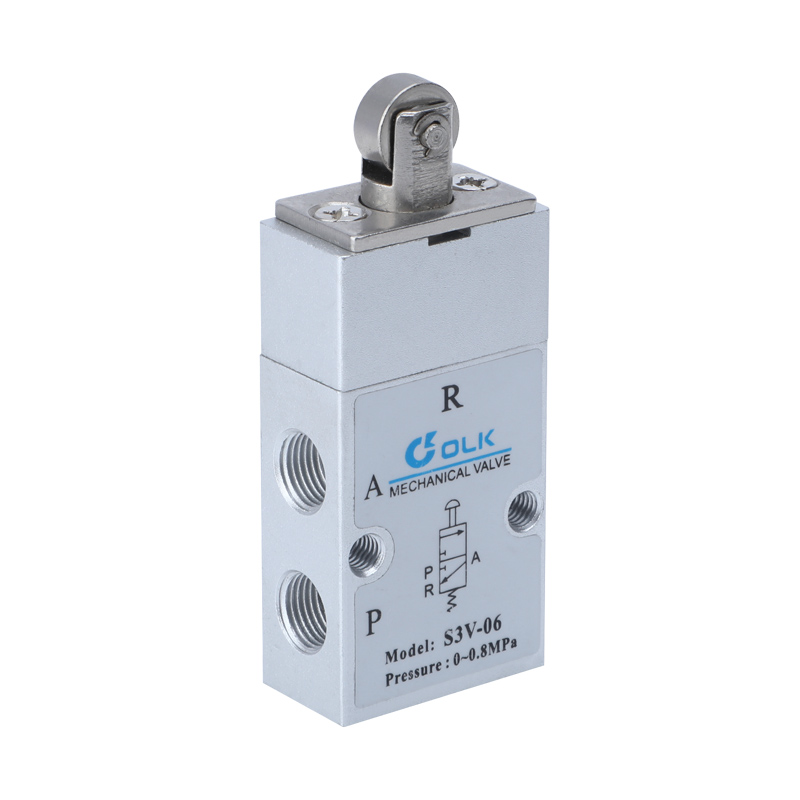

1. Для серії S3B, S3R, S3L, S3V потрібна зовнішня сила, що забезпечується зовнішніми механізмами для перемикання, придатними для визначення положення або перемикачів ходу.
2. Серії S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D управляються вручну, мають різні структурні форми контрольних головок для зручного використання в різних умовах.
3. Структура прохідного клапана з відмінною герметизацією, гнучким перемиканням і відсутністю потреби в мастилі.
4. Легка установка з кількома монтажними положеннями.
5. Контрольні головки серій S3C, S3D, S3Y, S3R, S3L виготовлені з металевого матеріалу, що забезпечує тривалий термін служби та більшу надійність.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Зовнішня прямої дії |
|
Діаметр порту |
05:M5,06:G1/8,08:G1/4 |
|
кількість позицій |
Дві позиції три сторони |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0~0,8(0~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Площа поперечного перерізу мм² (значення CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Матеріал корпусу |
алюмінієвий сплав |
1) Частина керування виготовлена з інженерного пластику, і її можна використовувати лише вручну. Забороняється використовувати удар металом для перемикання вентиля.
2) Серії S3B, S3C, S3D, S3PM, S3PF, S3PP автоматично скидаються. Ручні клапани S3Y, S3HS, S3PL скидаються вручну. Після натискання M3PL у положення необхідно повернути поворотну ручку для скидання.
3) Зверніть увагу на хід перемикання. Коли будь-яка зовнішня сила змушує клапан перемикатися, основний хід перемикання не повинен перевищувати діапазон ходу перемикання, вказаний у таблиці контрольних ходів, інакше це може призвести до пошкодження корпусу клапана.
4) Односпрямований роликовий клапан S3L може перемикатися лише в одному напрямку (від удару справа наліво). Вплив в іншу сторону (зліва направо) неефективний.
5) Комбінації головок керування можна замовити окремо.
