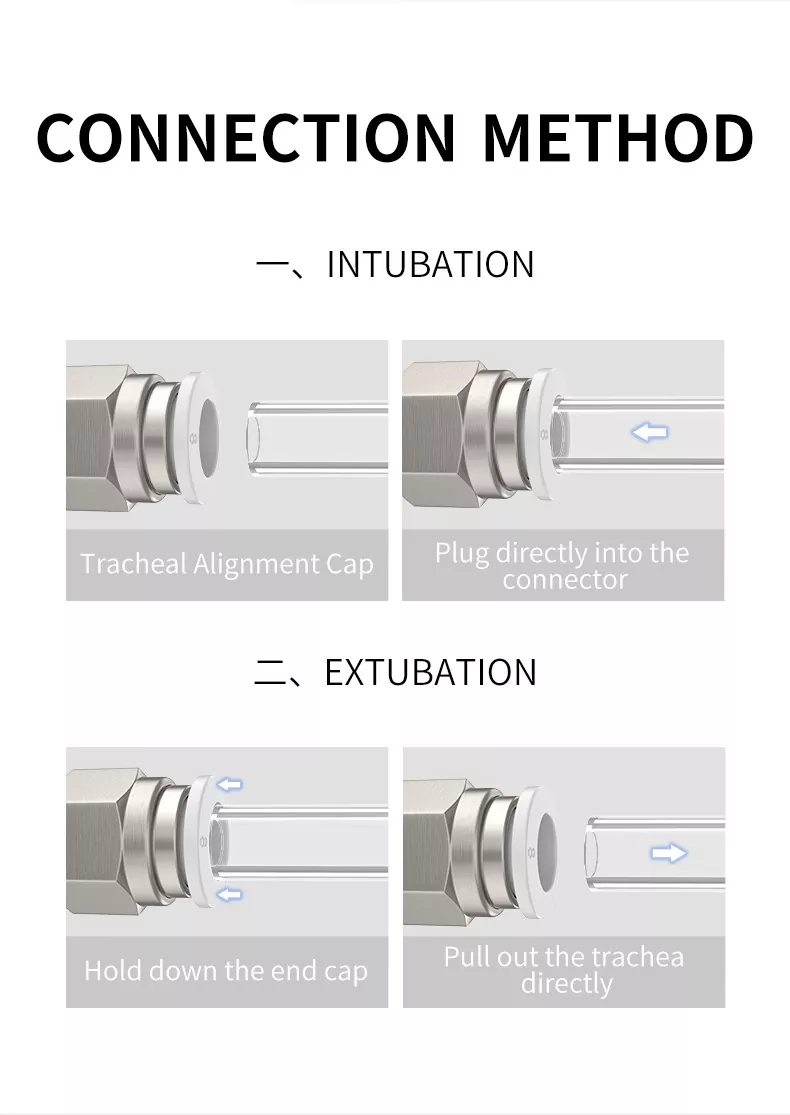

Швидке підключення трубки Дозвольте забезпечити безпечне з'єднання, просто натиснувши на трубку всю дорогу.
Щоб зняти трубку, спочатку рівномірно натисніть на рукав випуску всередину, щоб відкрити пружинну колоню, а потім трубку можна легко витягнути.

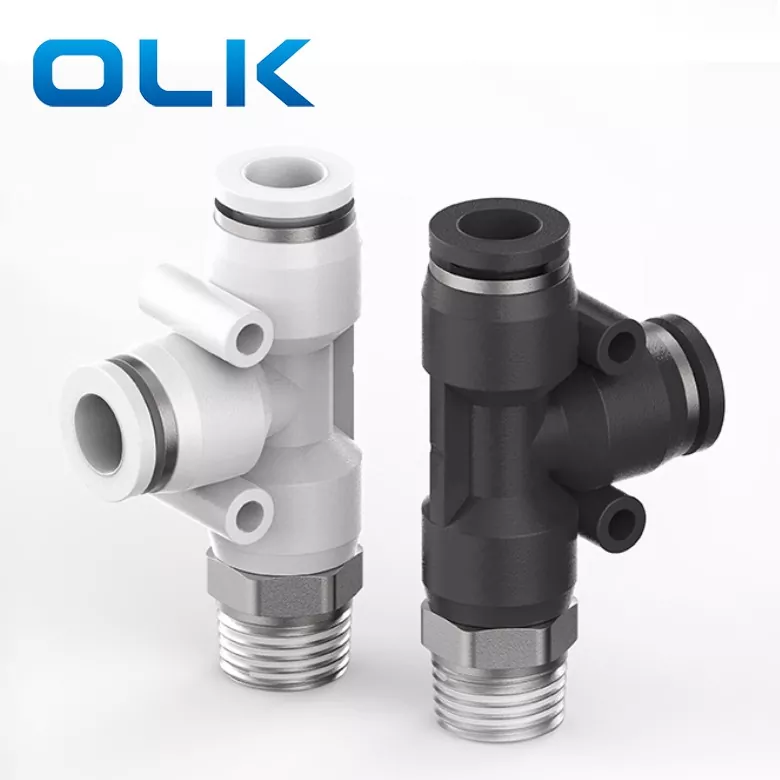

Фурнітура швидкого підключення використовується в пневматичній системі Tybe
Пневматична трубка з різними типами може відповідати всім Needs в системі пневматичної трубки
Навіть після встановлення напрямок трубки можна вільно змінити
Нікельне латунне тіло є захищеним від корозії та проти забруднення
Усі клей R і NPT мають герметичний ефект.
Всі прямі нитки - це стандартні кільця.
Таблиця порівняння специфікацій для пневматичних фурнітури
| 55 ° конусна трубка | |||||
| Кодування | 01 | 02 | 03 | 04 | 06 |
| Нитка | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° пряма трубка | |||||
| Кодування | G01 | G02 | G03 | G04 | G06 |
| Нитка | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Метрична нитка | |||||
| Кодування | М3 | M5 | М6 | ||
| Нитка | M3x0.5 | M5X0.8 | M6x1.0 | ||
| 60 ° конусної трубки | |||||
| Кодування | N01 | N02 | N03 | N04 | N06 |
| Нитка | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Уніфікована нитка тонкої точки | |||||
| Кодування | U10 | ||||
| Нитка | 10-32unf | ||||
ПРИМІТКА: Pneumatic Fitting OLK за замовчуванням поставляється за замовчуванням. Якщо потрібні інші типи потоків (наприклад, паралельні, метричні, NPT тощо), будь ласка, повідомте нашу команду з продажу OLK під час розміщення замовлення.
Загальні потоки та стандарти нитки для швидкого підключення трубки
| Тип нитки | Код нитки | Форма нитки | Кут нитки (α) | Тип відповідності | Стандарти | Стандартний код | Стандартна організація |
| BSPP (циліндрична, не запечатка) | G | Внутрішній/зовнішній | 55 ° | Паралельно/паралельно | ISO 228-1 2003 | ISO | ISO - Міжнародна організація стандартизації |
| BSPP | Внутрішній/зовнішній | 55 ° | Паралельно/паралельно | GB/T 7307 2001 | ГБ | Управління стандартизацією Китаю | |
| PF | Внутрішній/зовнішній | 55 ° | Паралельно/паралельно | BS 228-1 2003 | Брус | BSI - установа британських стандартів | |
| JIS B 0202 | Він | JISC - Комітет з японських промислових стандартів | |||||
| KS B 0221 | К.С. | KATS - Корейське агентство з технологій та стандартів | |||||
| BSPT (конічний, герметизація) | RP | Внутрішній | 55 ° | Конічний/паралельний | ISO 7-1 | ISO | ISO - Міжнародна організація стандартизації |
| RC | Внутрішній | Конічний/паралельний | GB/T 7306-1987 | ГБ | Управління стандартизацією Китаю | ||
| R | Зовнішній | Конічний/паралельний | BS 21 1985 | Брус | BSI - установа британських стандартів | ||
| BSPT | Внутрішній/зовнішній | 55 ° | Конічний/конічний | JIS B 0203 | Він | JISC - Комітет з японських промислових стандартів | |
| Pt | Внутрішній/зовнішній | Конічний/конічний | KS B 0222 | К.С. | KATS - Корейське агентство з технологій та стандартів | ||
| NPSC (американський внутрішній) | NPSC | Внутрішній | 60 ° | Конічний/паралельний | ANSI B1.20.1-1983 | Ансі | ANSI - Американський інститут національних стандартів |
| GB/T 12716-2002M | ГБ | Управління стандартизацією Китаю | |||||
| NPT (американський конус) | НПТ | Внутрішній/зовнішній | 60 ° | Конічний/конічний | ANSI B1.20.1-1983 | Ансі | ANSI - Американський інститут національних стандартів |
| GB/T 12716-2002M | ГБ | Управління стандартизацією Китаю | |||||
| Метрична нитка | M | Внутрішній/зовнішній | 60 ° | Паралельно/паралельно | ISO 261-1998 | ISO | ISO - Міжнародна організація стандартизації |
| GB/T 1193-2003 | ГБ | Управління стандартизацією Китаю |
1. Щоб підтвердити, що остаточний переріз шланга є вертикальним, на зовнішній окружності шланга немає подряпин. Шланг не є еліптичним.
2. Обов’язково підтвердьте, що шланг вставлений у кінець шланга. Докладно, є витік повітря.
3. Не забудьте підтвердити, що шланг не буде витягнутий після вставлення шланга.
1. Перш ніж відключити трубку, обов'язково підтвердьте, що тиск всередині трубки знаходиться на "0".
2. Натисніть кільце вивільнення рівномірно до дна і витягніть трубку. Якщо кільце вивільнення не натиснуто на місце, трубка, можливо, не витягнеться або може бути напружена. Сміття трубки можуть залишатися всередині трубки.
