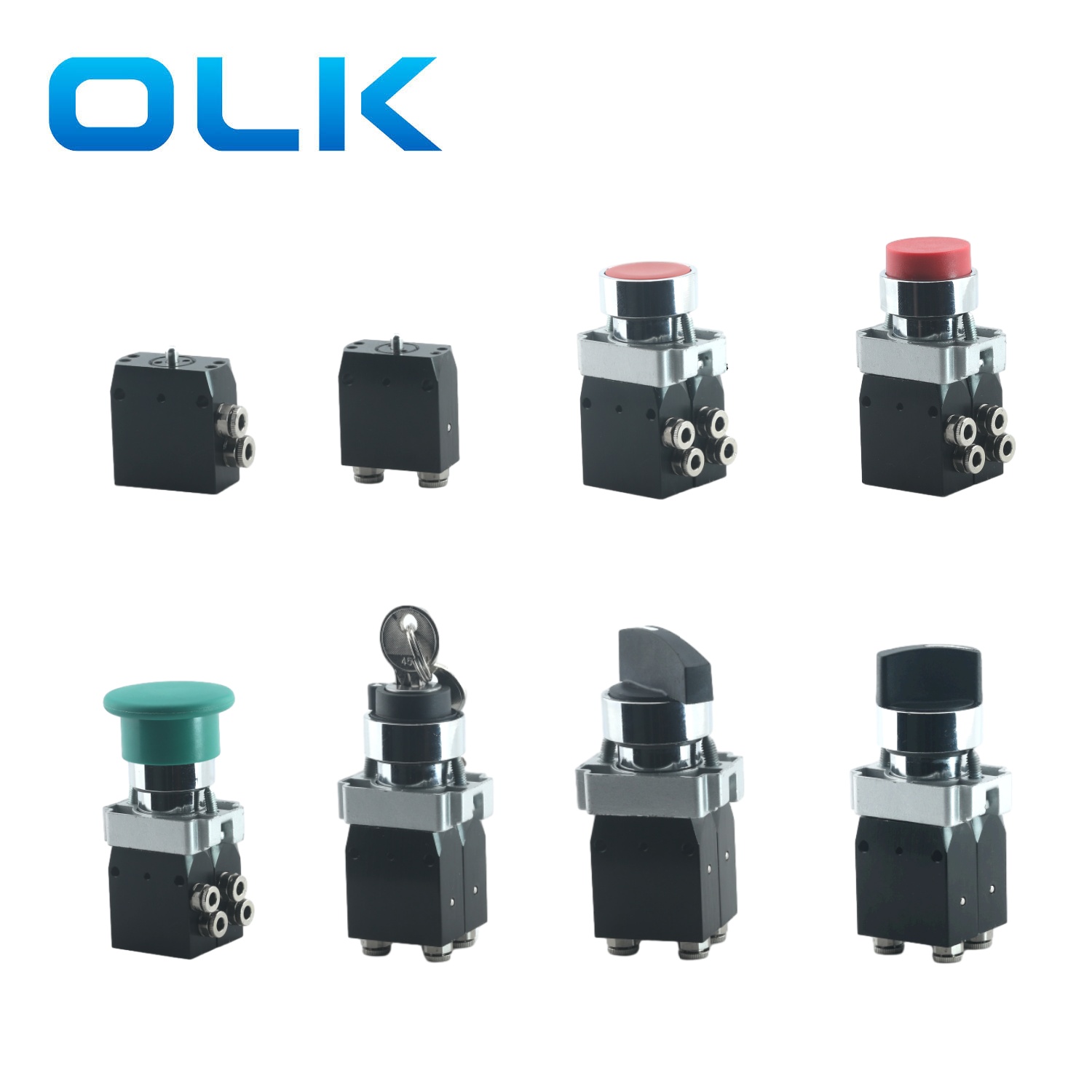

OULEIKAI (OLK) 104 Серія Мікро -кнопковий кнопковий клапан - це компактний 3/2 пневматичний механічний клапан, призначений для точності та ефективності. Він часто використовується для виявлення, чи рухається щось, як двері чи вікно, що відкриваються та закриваються, або для відчуття деталей, що рухаються всередині машини. 3-х-та двосторонні клапани доступні у версіях NO або NC. Серії M104 Клапан з різним перемикачем кнопок. Можна вибрати. Бесиди можна вибрати три положення в перемикачах довгих рук, перемикачів короткої руки та ключових вимикачів. Включення двох позиційних, трипозиційних та трипозиційних митних.
Його легкий корпус алюмінієвого сплаву забезпечує довговічність, зберігаючи при цьому гладкий, сучасний дизайн.

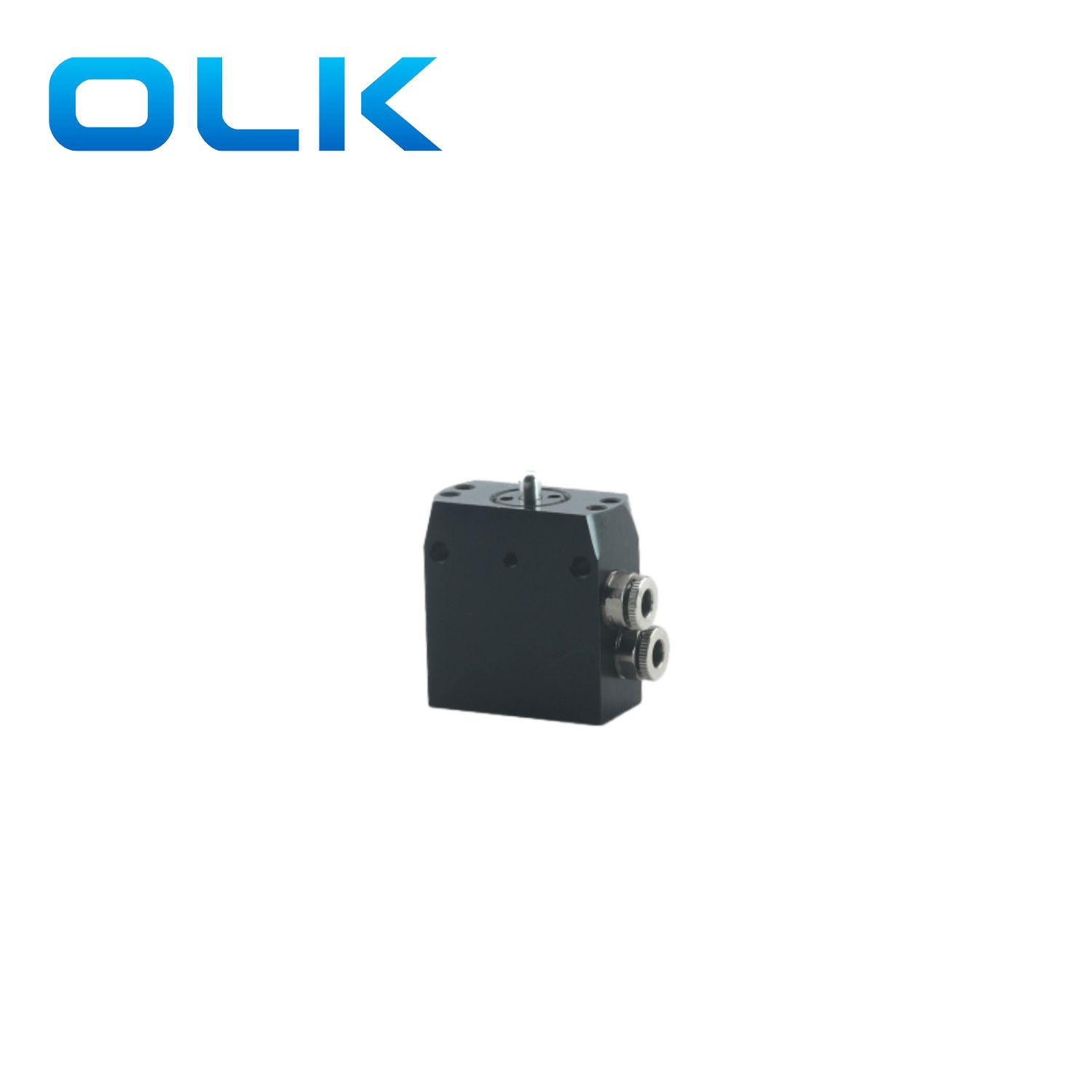

3 -х шлях 104 Серія Мікро -кнопка Клапан доступний у двох конфігураціях: Бічний порт і нижній порт, пропонуючи гнучкі параметри установки, що відповідають різним програмам.
Для додаткової зручності вбудовані фурнітури для підключення дозволяють швидко та безпроблемними трубами, усуваючи потребу в додаткових адаптерах або фурнітурі. Відчуйте безшовне та ефективне пневматичне рішення за допомогою механічного клапана серії 104!
Серія M104 Символ:
|
Упорядкування коду |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
Модель: |
Кількість портів |
Тип приводу |
Колір кнопки |
Тип порту |
Функціонування |
|||||
|
104 Серія Мікро -клапан |
22: 2 Позиція 2 Шлях |
Бланк: Основний тип |
1: Червоний |
Л: Бічний порт |
Рік |
|||||
|
32: 2 позиція 3 способу |
623: тип плоскої кнопки |
2: Чорний |

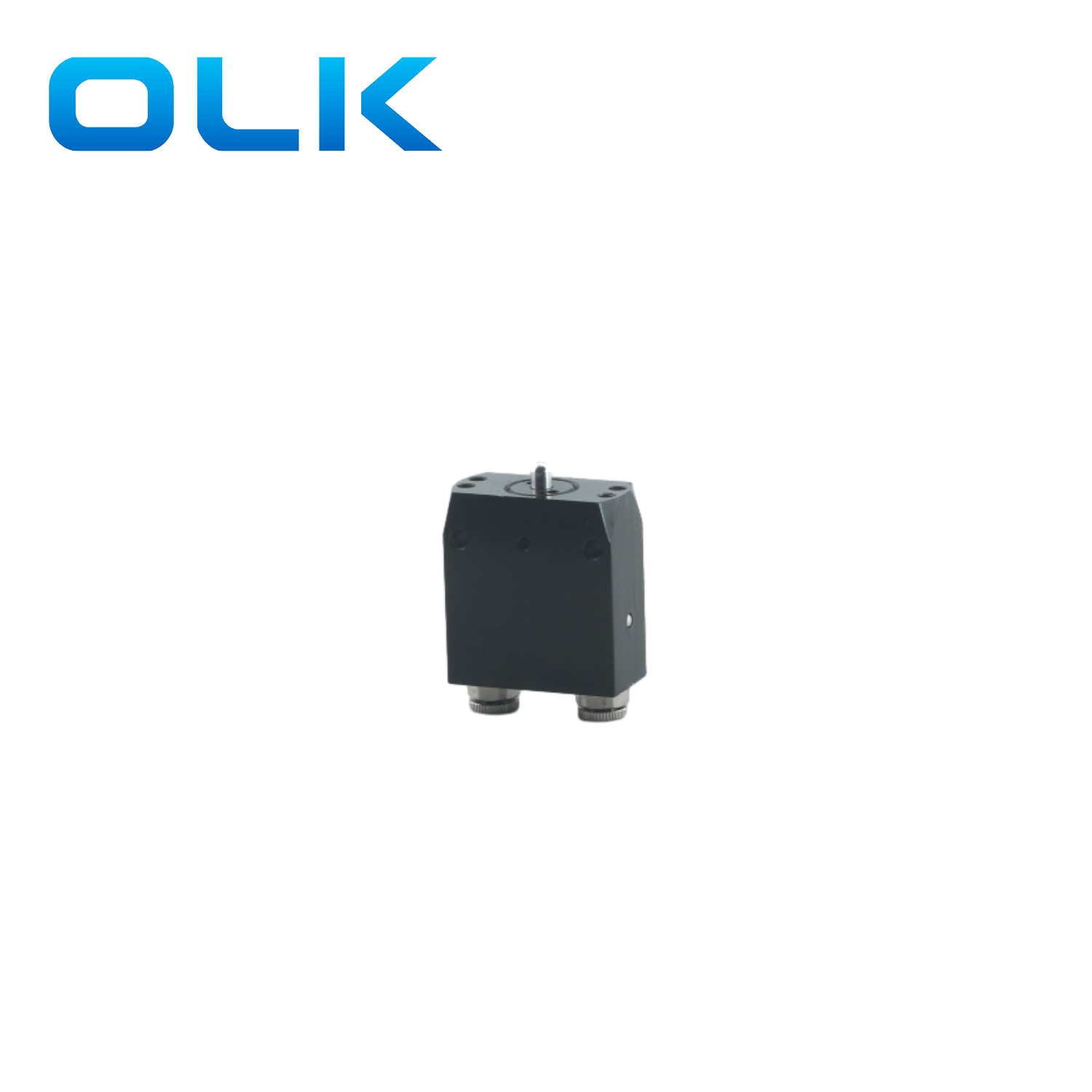

П: Нижній порт |
C: NC |
||||||
|
623: тип кнопки опуклості |
3: Зелений |
|||||||||
|
625: тип кнопки грибів |
4: Жовтий |
|||||||||
|
627: Довгі перемикачі |
||||||||||
|
628: Тип вимикачів ключів |
||||||||||
|
630: Короткі перемикачі руки |
||||||||||
| Упорядкування коду | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| Модель: | Кількість портів | Тип приводу | Колір кнопки | Тип порту | ||||
| 104 Серія Мікро -клапан | 52: 2 позиція 5way | Бланк: Основний тип | 1: Червоний | Л: Бічний порт | ||||
| 622: тип плоскої кнопки | 2: Чорний | П: Нижній порт | ||||||
| 623: тип кнопки опуклості | 3: Зелений | |||||||
| 625: тип кнопки грибів | 4: Жовтий | |||||||
| 627: Довгі перемикачі | ||||||||
| 628: Тип вимикачів ключів | ||||||||
| 630: Короткі перемикачі руки | ||||||||
| Упорядкування коду | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| Модель: | Кількість портів | Тип | Тип приводу | Тип порту | ||||||
| 104 Серія Мікро -клапан | 53: 3 позиція 5 шлях | 32: Випускний центр | 627: Довгі перемикачі | 0: Три позиція миттєво | Л: Бічний порт | |||||
| 33: Центр тиску | 628: Тип вимикачів ключів | 1: Три-позиційний перемикач | П: Нижній порт | |||||||
| 630: Короткі перемикачі руки | ||||||||||
Серія 104 Загальні параметри кнопки кнопки кнопки
|
Робочий середовище |
Повітря (відфільтровано через фільтр понад 40 мкм) |
|
Функціонування |
Ні, NC |
|
Ефективний отвір |
Φ2.5 |
|
з'єднувач |
4 мм натиск на роз'єм |
|
Діаметр порту |
G1/8 |
|
Кількість позицій |
2/2 способу або 3/2 |
|
Стандартний витрата NL/хв |
90nl/хв |
|
Максимальний робочий тиск |
10 бар |
|
Робоча температура ° C |
'-5∼70 ℃ |
|
Матеріал тіла |
алюмінієвий сплав |
|
M104 клапан - резюме замовлення для типів кнопок |
||
|

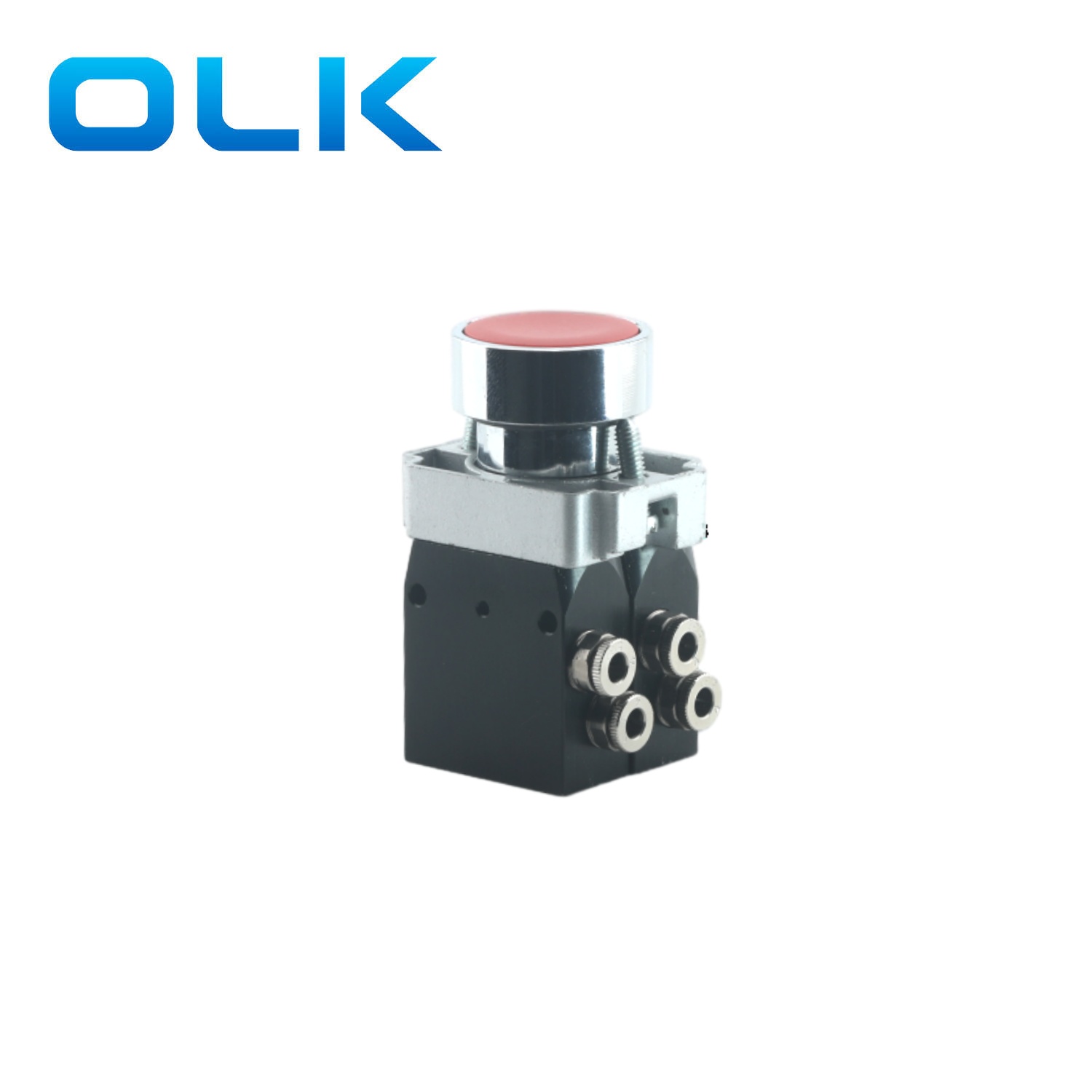

622: тип плоскої кнопки |
M104. 622. 1 |
1: Червоний |
|
M104. 622. 2 |
2: Чорний |
|
|
M104. 622. 3 |
3: Зелений |
|
|
M104. 622. 4 |
4. |
|
|

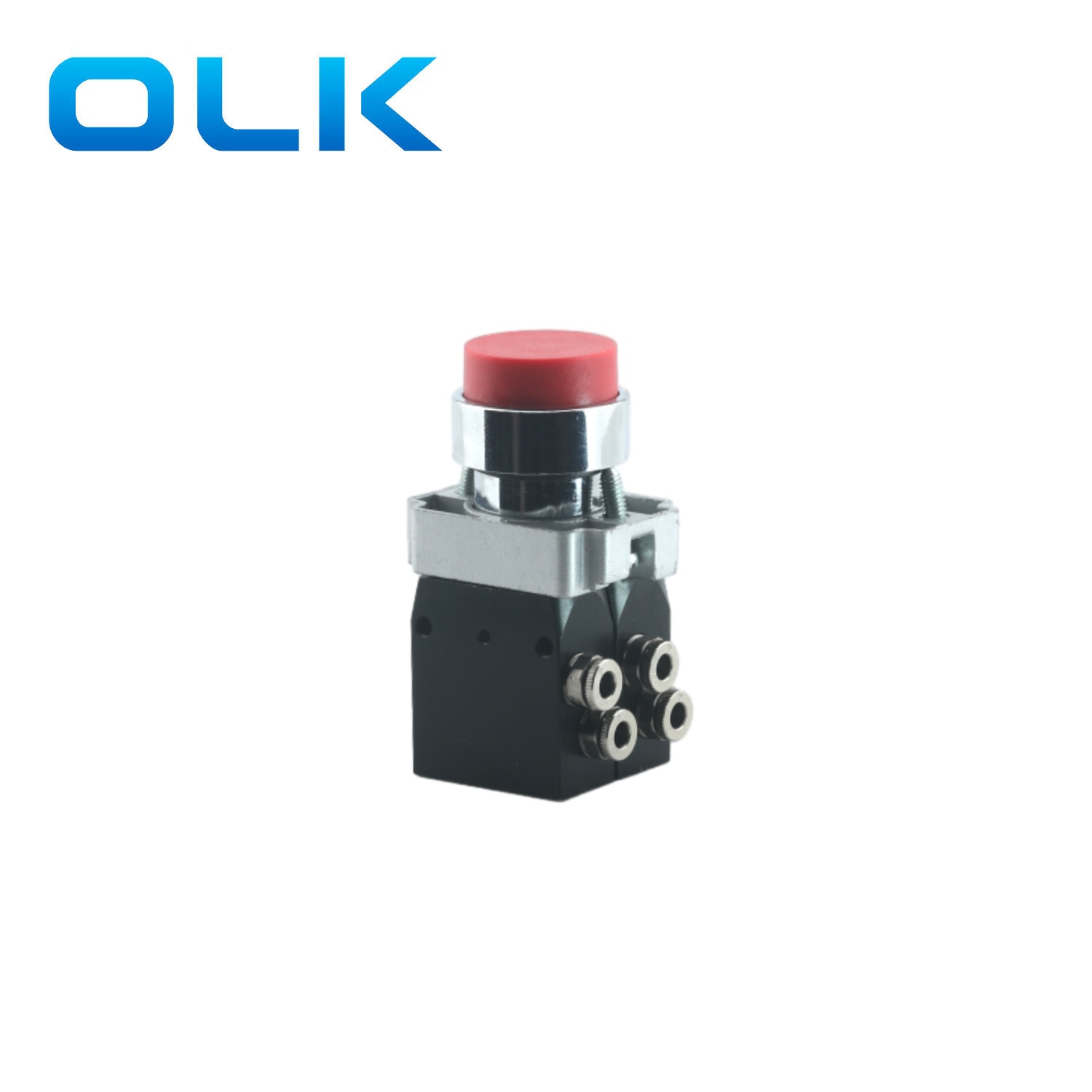

623: тип кнопки опуклості |
M104. 623. 1 |
1: Червоний |
|
M104. 623. 2 |
2: Чорний |
|
|
M104. 623. 3 |
3: Зелений |
|
|
M104. 623. 4 |
4. |
|
|

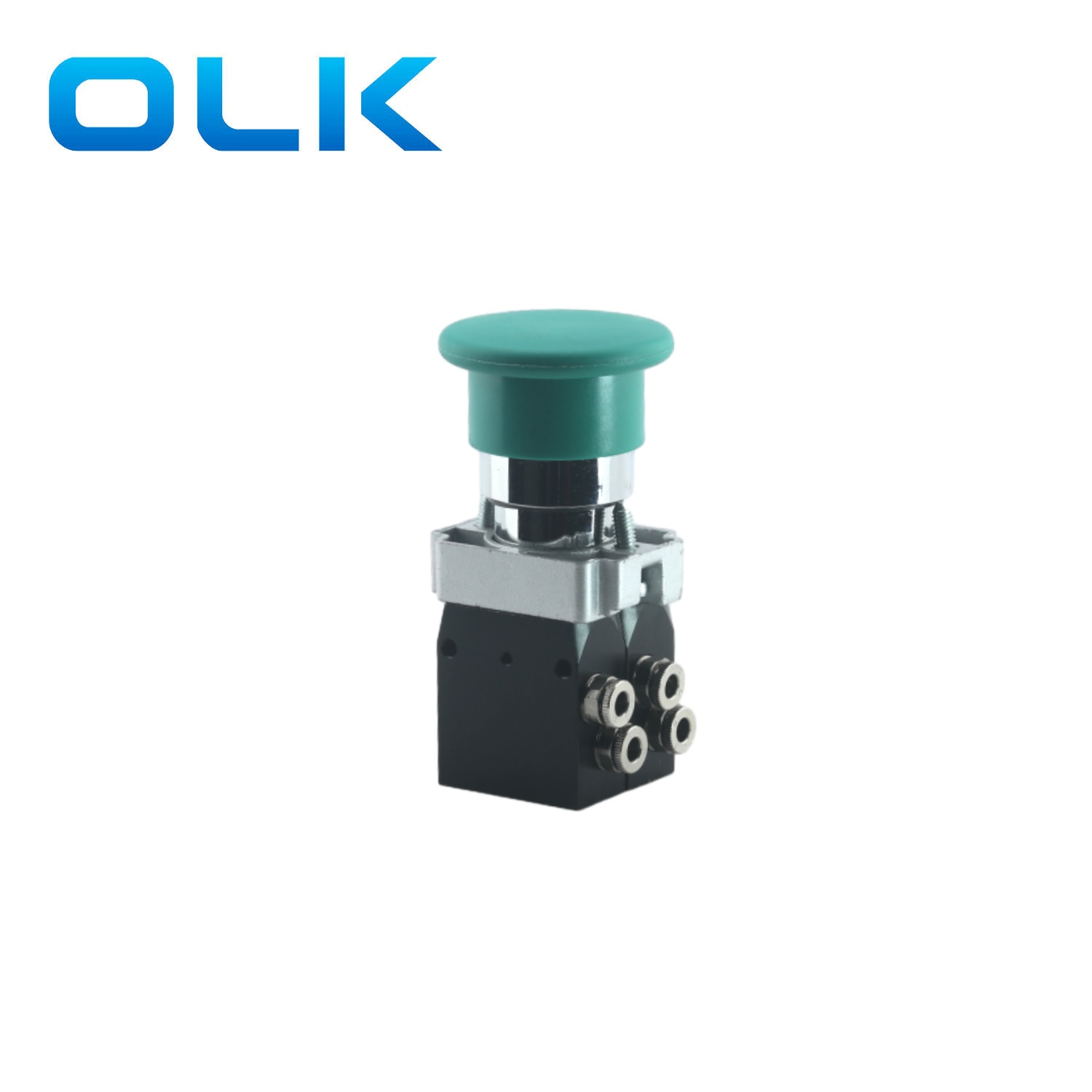

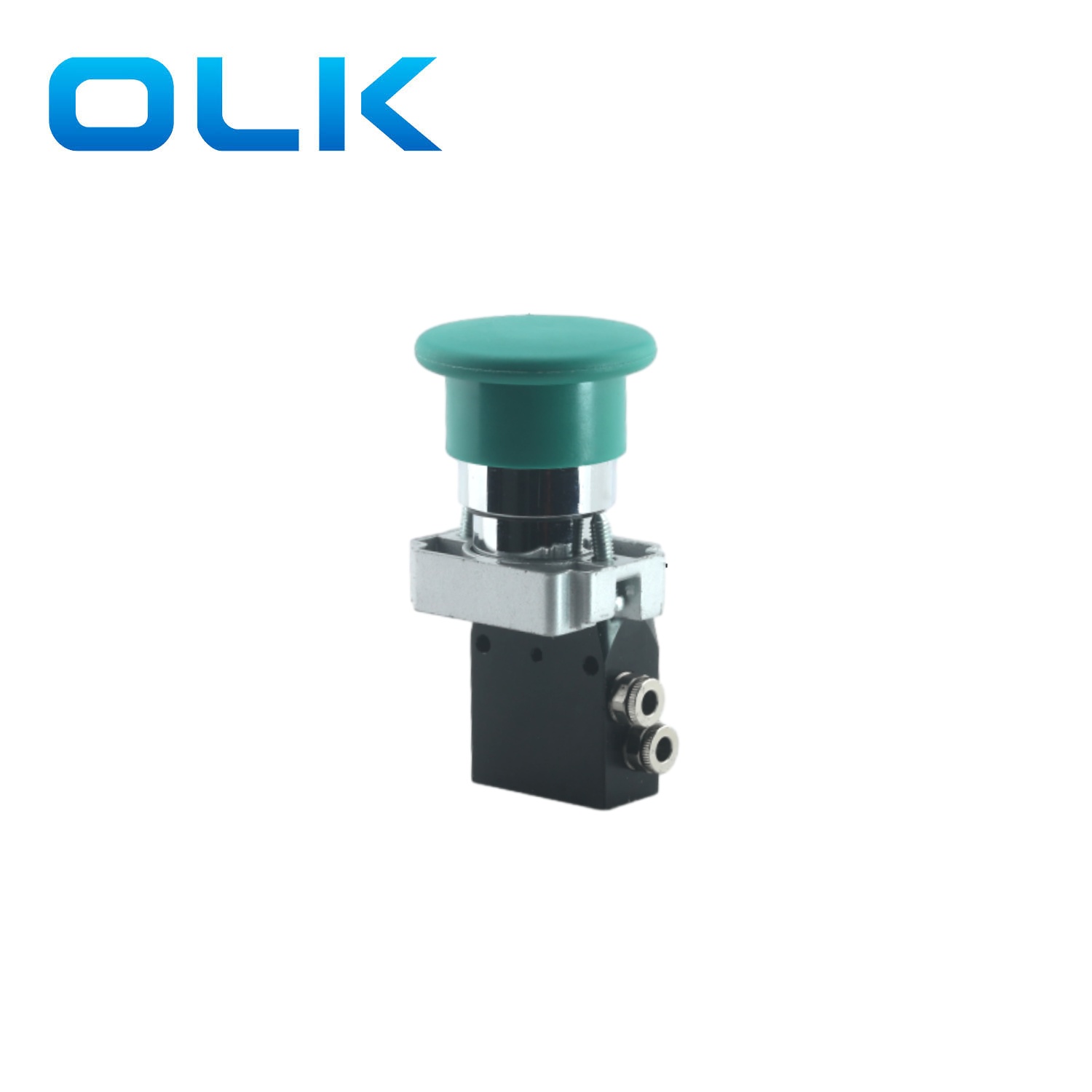

625: тип кнопки грибів |
M104. 625 |
|
|

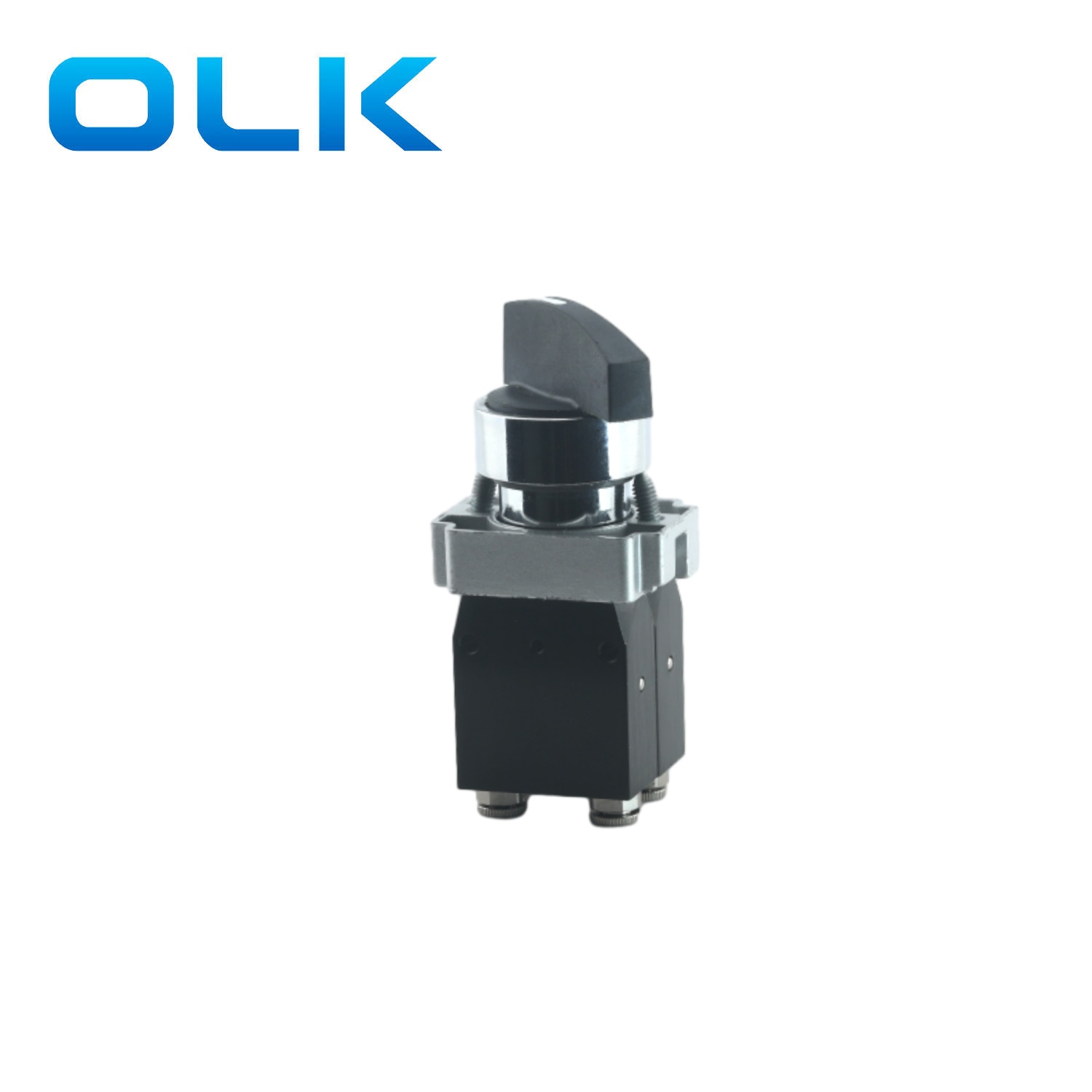

627: Довгі перемикачі |
M104. 627 |
Двопозиційний перемикач |
|
M104. 627.0 |
0: Три позиція миттєво |
|
|
M104. 627.1 |
1: Три-позиційний перемикач |
|
|

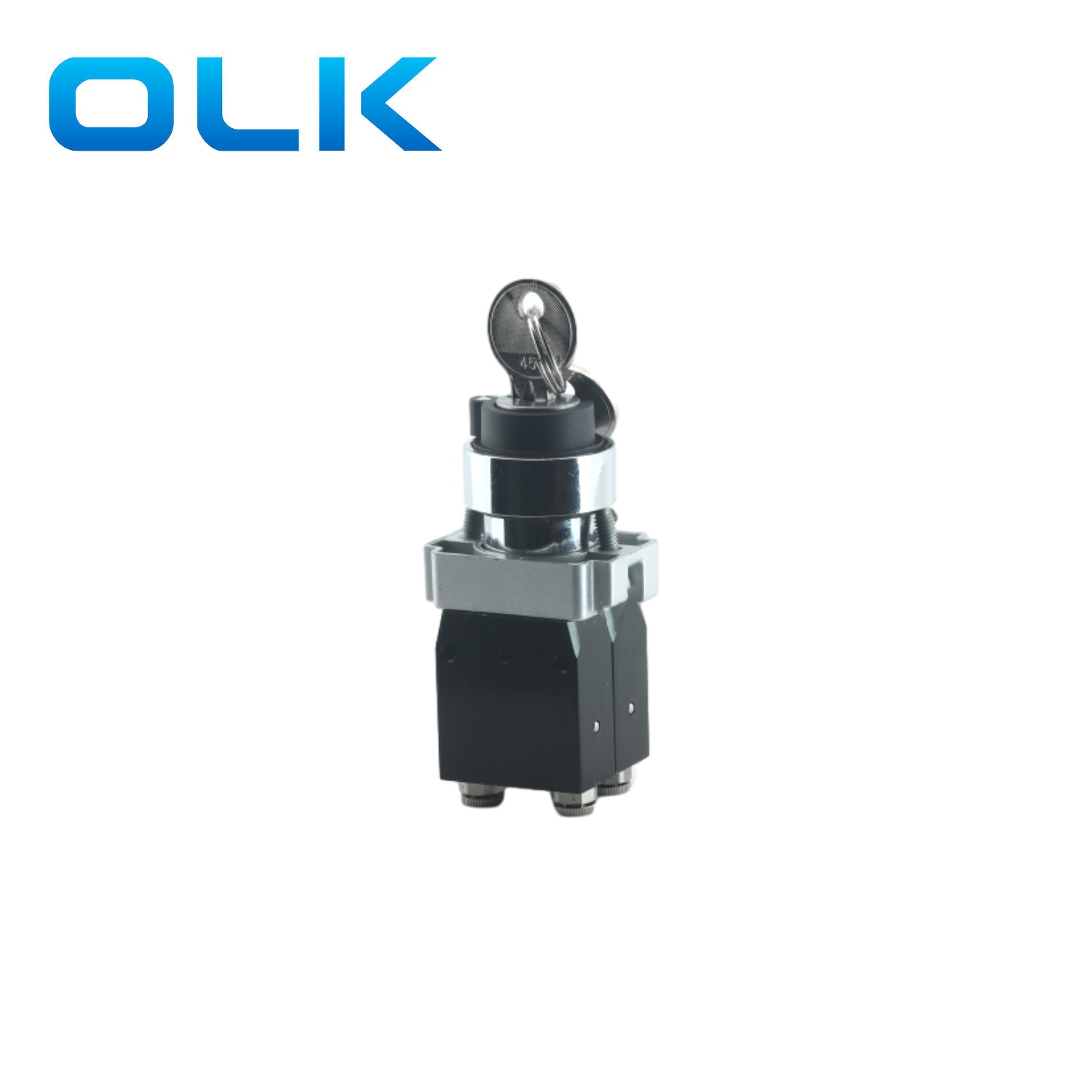

628: Тип вимикачів ключів |
M104.628 |
Двопозиційний перемикач |
|
M104.628.0 |
0: Три позиція миттєво |
|
|
M104.628.1 |
1: Три-позиційний перемикач |
|
|

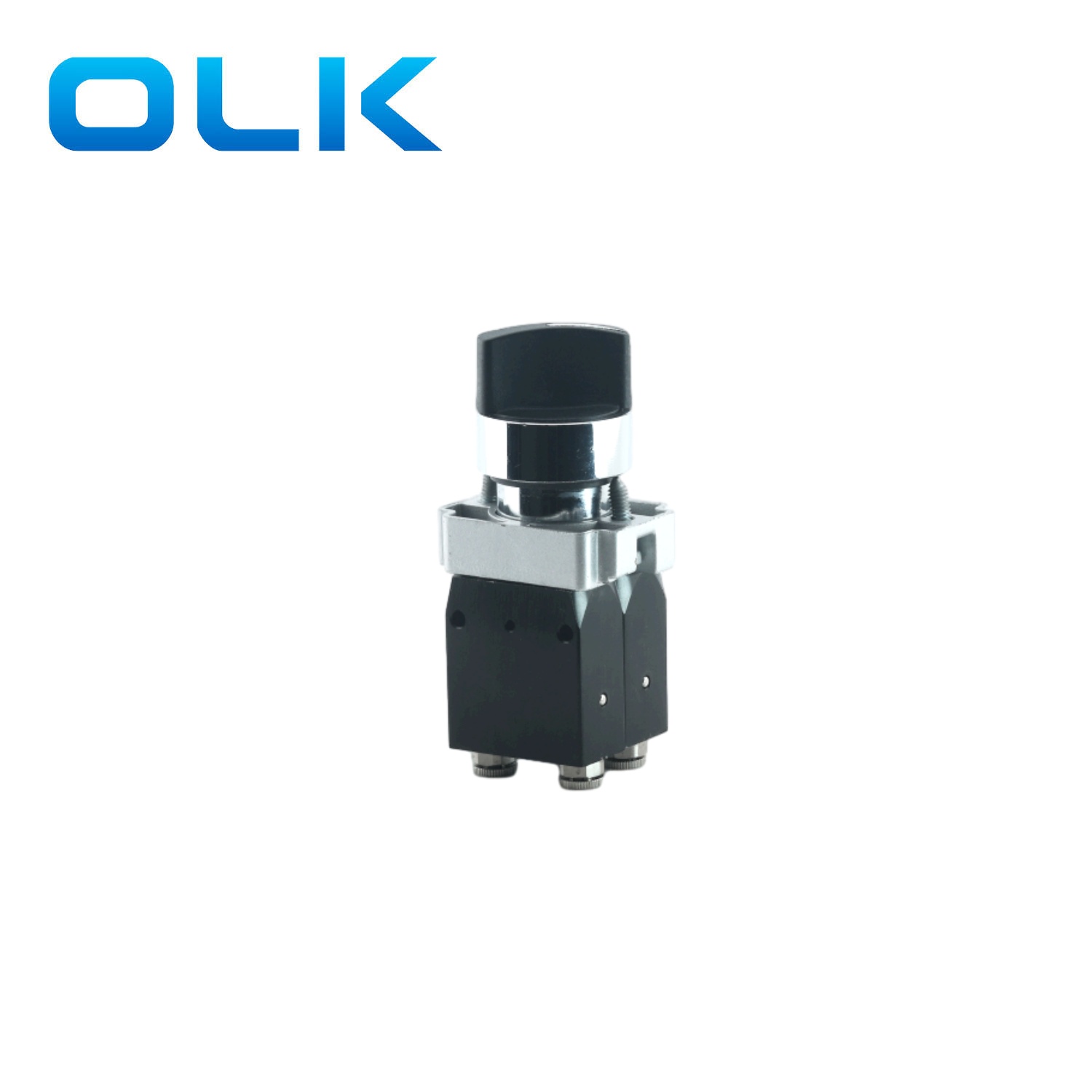

630: Короткі перемикачі руки |
M104.630 |
Двопозиційний перемикач |
|
M104.630.0 |
0: Три позиція миттєво |
|
|
M104.630.1 |
1: Три-позиційний перемикач |
|
|
Кріпильна панель |
M104.00 |
|
