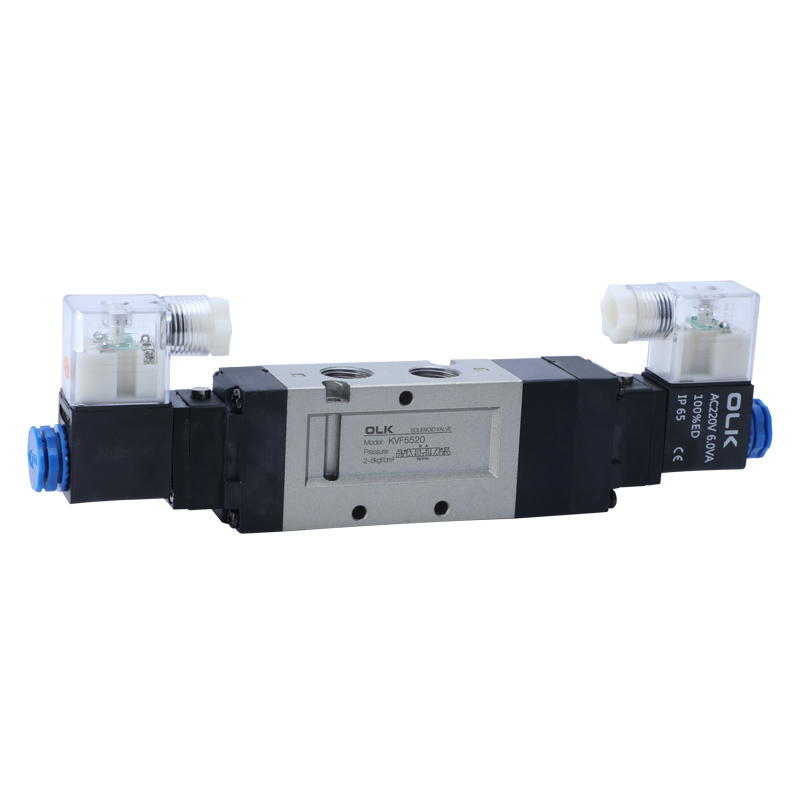

Соленоїдний клапан VF5000 5/2, 5/3 способів - це прямий тип трубопроводів. Верзання котушки спеціально обробляється, щоб мінімізувати тертя, зменшити вихідний тиск та продовжити термін служби. З великим розміром порту клапан забезпечує більш високий потік повітря, що робить його ідеальним для роботи декількох приводів або середніх та великих циліндрів. Розмір порту серії VF5000 становить 3/8.
Його модульна структура підтримує встановлення колектора, що дозволяє централізованим подачі повітря та спростити трубопроводи. Розроблений для пневматичних застосувань з високим потоком, соленоїдні клапани серії DS/VF 3000 та 5000 зазвичай застосовуються в промислових машинах та автоматизованих виробничих лініях.
· Високий потік
· Трубопровідні / модульні / економія простору
· Тривалість промислового класу
|
Упорядкування коду |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Модель |
Тип клапана |
|
напруга |
тип лінії |
Манель |
розмір порту |
|
Соленоїдний клапан VF5000 |

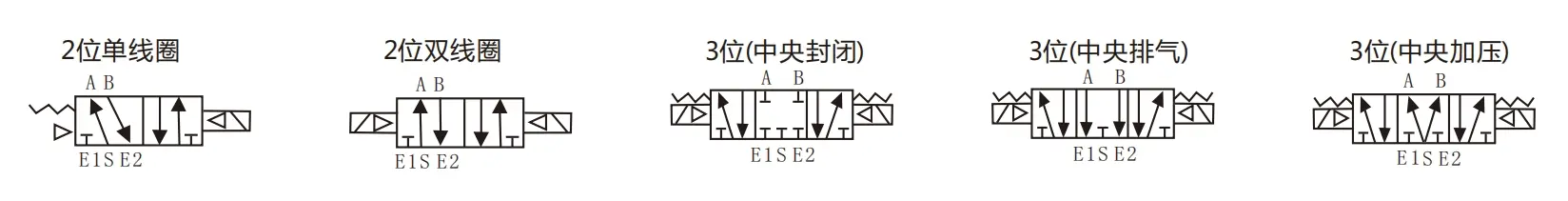

130: Один соленоїд 5/2 Шлях |
|
3: 110VAC |
G: Тип рядка |
|
02: PT3/8 |
|
|
230: Подвійний соленоїд Vlave 5/2 Шлях |
|
4: 220VAC |
D: DIN тип |
|
|
|
|
330c: подвійний соленоїд Vlave5/3way Закритий центр |
|
5: 24 ВДК |
DZ: DZ зі світлом |
|
|
|
|
430E: Подвійний соленоїд Vlave5/3way Випускний центр |
|
6: 12VDC |
|
|
|
|
|
530p: подвійний соленоїдний клапан 5/3 Центр тиску |
|
|
|
|
|
|
Загальні специфікації |
|
|
Робочий середовище |
Повітря |
|
Температура у справах |
0-50 ℃ |
|
Змащування |
Не потребує |
|
Ручне переосмислення |
Тип викрутки |
|
Опір удару/вібрації |
30G/5G (8,3--2000 Гц) |
|
Корпус |
Пилостійкий |
|
Модель |
позиція |
котушка |
KGF/см² (MPA) |
Час відповіді (РС) |
Макс. Робоча частота |
розмір порту |
Ефективний поперечний переріз areamm² (CV) |
кгф |
|

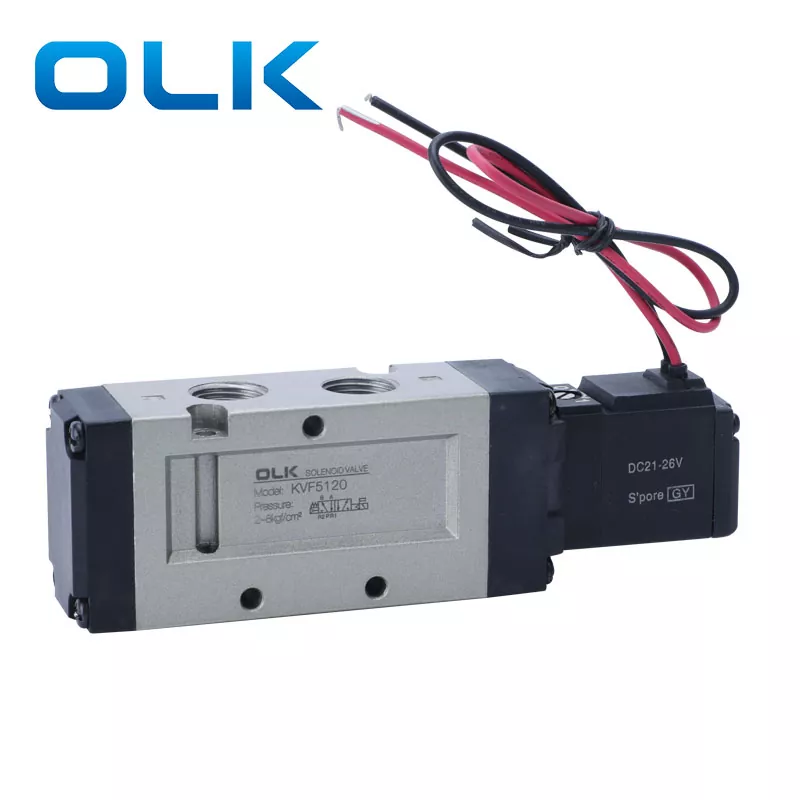

VF5120- □ △ B-02 |
2 позиція |
єдина дія |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 мс |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

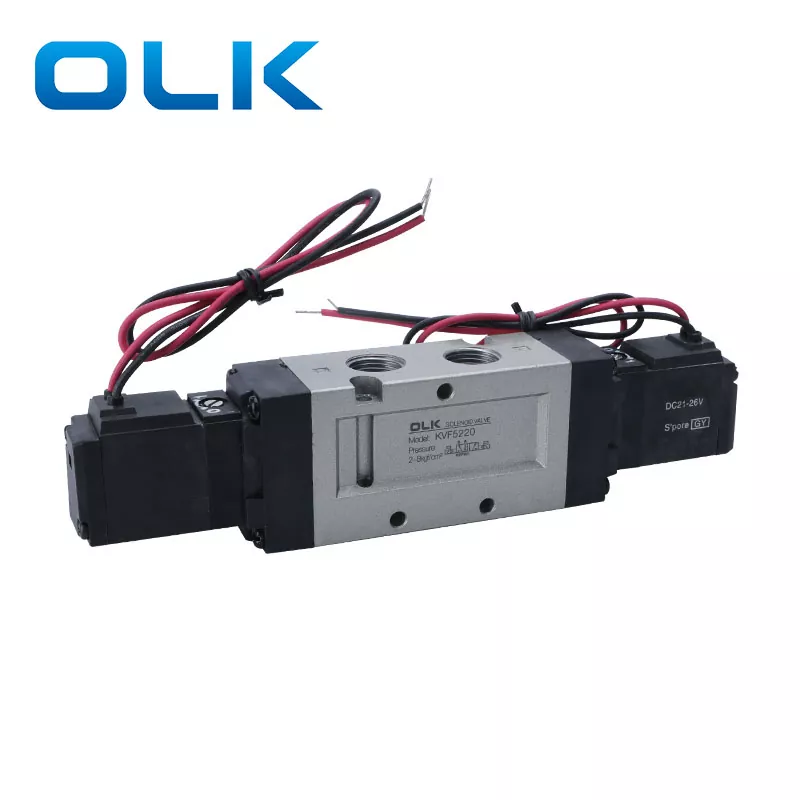

VF5220- □ △ B-02 |
2 позиція |
подвійна дія |
1 ~ 9 (0,1 ~ 0,9) |
≤30 мс |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320- □ △ B-02 |
3 положення |
Подвійний соленоїд Vlave5/3way Закритий центр |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT3/8 |
36 (2) |
0.53 |
|
VF5420- □ △ B-02 |
3 положення |
Подвійний соленоїд Vlave5/3Way Випускний центр |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|
VF5520- □ △ B-02 |
3 положення |
Подвійний соленоїдний клапан 5/3 Центр тиску |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT3/8 |
36 (2) |
0.53 |
Яка модель може замінити DS3000/VF3000?
DS3000 може замінити TPC в Кореї на однакову функцію, а VF 3000 може замінити SMC в Японії з тією ж функцією
Який діаметр насадки соленоїдного клапана DS5000/VF5000?
DS5000/VF5000 Нитка - це PT3/8
