Взагалі кажучи,ПУ трубкавстановлюються на повітряні компресори для транспортування газу. Функціонально кажучи, він також може транспортувати воду та інші рідини, але корозійна стійкість поліуретанових труб не є особливо високою.
Наявне обладнання: пневматичне обладнання, повітряний компресор, пневматичні інструменти, повітряний насос, повітряний циліндр, різальна машина, розпилювальне обладнання, зварювальне обладнання, промисловий робот, пакувальна машина, обладнання для контролю навколишнього середовища, зволожувач, обладнання для видалення пилу, система вентиляції, система розпилення, охолоджуюче обладнання. Лабораторне та медичне обладнання: лабораторне приладдя, аналізатори, медичне газове обладнання, пробовідбірники повітря. Транспортні засоби та машини: обладнання для технічного обслуговування автомобілів, системи пневматичної підвіски, автоматизація сільськогосподарської техніки. Виробниче обладнання: складальні лінії, конвеєрні системи, випробувальне обладнання. Інше обладнання: машини для розливу напоїв, обладнання для харчової промисловості, повітряні кулі для надування, піскоструминне обладнання.
Повітряний шланг PU широко використовується в обладнанні для автоматизації.
| PU (поліуретанова труба) | PA（нейлонова трубка） | PE (поліетиленова труба) | Гумова трубка | Армований шланг з опліткою | Надгнучка трубка | ПУ плоский шланг | |
| особливості: | Найбільш часто використовуваний повітряний шланг, надзвичайно гнучкий Хороша, гладка поверхня, низький внутрішній опір. | Висока твердість, хороша жорсткість, здатність зберігати форму | М'який матеріал, напівпрозорий, низька вартість. | Виготовляється з натурального або синтетичного каучуку і посилюється плетеним шаром | ПУ або нейлонова трубка із зовнішнім плетеним армуючим шаром з поліестеру, арамідного волокна або дроту з нержавіючої сталі, що забезпечує підвищену стійкість до тиску та механічну міцність. | Завдяки використанню спеціальних матеріалів і процесів гнучкість набагато перевищує гнучкість звичайних поліуретанових труб | Тіло труби плоске, і кілька трубопроводів можна інтегрувати паралельно. |
| Перевага | Хороша гнучкість, зносостійкість, стійкість до кручення, легка, проста в змотуванні та монтажі | Стійкість до високого тиску, висока термостійкість (до 110 ° C), чудова масляна та хімічна стійкість, нелегко окислюється | Дешева ціна, хороша стійкість до низьких температур і стійкість до корозії (кислота, луг). | Відмінна еластичність, поглинає вібрацію та має стійкість до погодних умов. | Надзвичайно високий опір тиску (у кілька разів вище, ніж у звичайних труб), запобігає розширенню та хороші імпульсні характеристики | Надзвичайно м’який, з дуже малим радіусом вигину, стійкий до багаторазової втоми при вигині та непростий для розриву вузлів. | Економія місця, акуратна та красива, легка в управлінні кількома джерелами повітря та запобігання заплутуванню. |
| Недолік | Стійкість до високих температур є середньою (зазвичай -10 °C~+60 °C), а стійкість до масла та хімічних речовин не така хороша, як у нейлонових труб. | Погана гнучкість, легко ламається при низьких температурах і вимагає великого простору для згинання. | Погана стійкість до тиску, нестійкість до високих температур, схильність до старіння, слабка зносостійкість. | Надзвичайно громіздкі, з високим опором внутрішніх стінок і легким старінням, пластикові труби поступово замінили сучасні пневматичні системи. | Гнучкість зменшується, радіус вигину збільшується, а ціна стає дорожчою. | Ціна зазвичай вища, а опір тиску може бути трохи нижчим, ніж у звичайних труб тієї ж специфікації. | Напрямок згину обмежений (може згинатися лише в плоскому напрямку), а ціна відносно висока |
| Типові застосування: | Найсильніша універсальність, придатна для підключення переважної більшості пневматичного обладнання, особливо в ситуаціях, які вимагають частих рухів і нахилів, наприклад, роботизовані руки та мобільні пристрої | Стаціонарне встановлення, де потрібна стійкість до нафти та температури, як-от трубопроводи поблизу верстатів, автомобільного виробництва та високотемпературного обладнання. | Підходить для тимчасових з’єднань газопроводів низького тиску або для некритичних областей, таких як водопостачання та сільськогосподарське зрошення. Рідше використовується в пневматичних ланцюгах для основних ланцюгів. | В основному використовується для важкого обладнання, будівельної техніки та випадків, які вимагають великої гнучкості та стійкості до вібрації. | Використовується в пневматичних системах високого тиску, випускних отворах повітряних компресорів, магістральних газопроводах на великій відстані та в ситуаціях, коли часто генеруються імпульси тиску. | Ланцюг опору (ланцюг танка) всередині корпусу робота, який зазнає високочастотного зворотно-поступального руху, і обладнання, яке вимагає надзвичайно високої гнучкості. | Короткий опис газового шляху для пристроїв із кількома компонентами виконання, наприклад централізованих трубопроводів від робочих станцій, клапанних островів до приводів. |

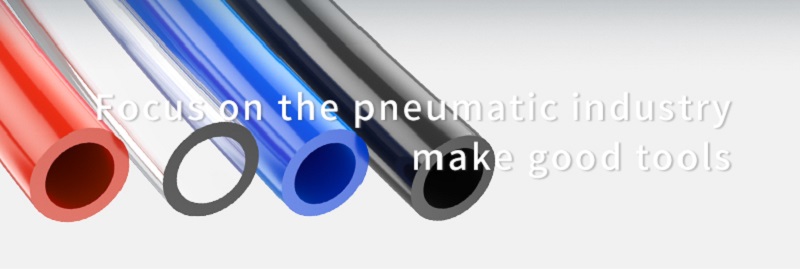

Поліуретанова трубка (PU) доступна в чотирьох кольорах: синій, прозорий, червоний і синій. Нам зручно розрізняти і підключати робочу трубку в пневматичних пристроях. Зокрема, це залежить від стандартних специфікацій кожної компанії. Наприклад, деяким компаніям потрібні прозорі трубки для вакууму, сині трубки для впуску повітря та помаранчеві трубки для випуску повітря, щоб розрізняти різні трубопроводи та сприяти швидкому пошуку несправностей і позиціонуванню під час обслуговування повітряного контуру.
По-перше, ми знаємо, що розмір ПУ повітряного шланга може визначати швидкість потоку. Чим більша пневматична трубка, тим сильніша пропускна здатність, що, у свою чергу, впливає на робочу швидкість повітряного циліндра.

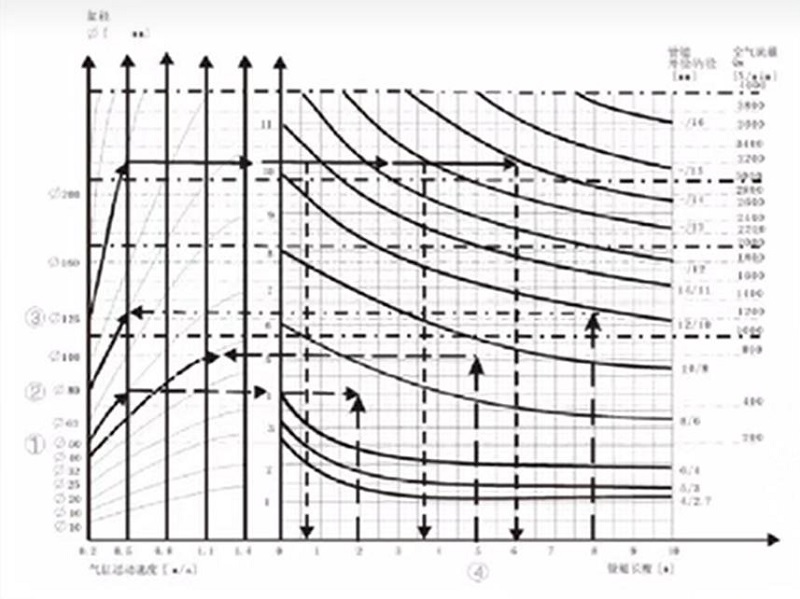

Власне кажучи, роблячи вибір, для розрахунку необхідно включити такі параметри, як хід, кількість обертів за хвилину, діаметр циліндра тощо. Однак, виходячи з відповідного досвіду, рекомендуються різні специфікації циліндрів із відповідними специфікаціями трубок повітропроводу.
| Розмір повітряного циліндра (мм) | Розмір трубки (мм) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Основний трубопровід для роботи клапана можна вибрати труби трохи більшого розміру (що не призведе до додаткового споживання повітря, тому не буде додаткових витрат під час експлуатації).
2. Однак трубу між клапаном і циліндром слід оптимізувати відповідно до наступних принципів: якщо діаметр труби занадто малий, вона буде дроселювати, таким чином обмежуючи швидкість циліндра; Однак надмірний діаметр труби може спричинити застій, таким чином збільшивши споживання повітря та час наповнення.
3. Необхідно враховувати радіус вигину, і дуже важливо перевірити радіус вигину при використанні тягового ланцюга.
Трубки з ПУ зазвичай мають робочий тиск близько 10 кг/см² за кімнатної температури, хоча це значення може відрізнятися залежно від розміру та моделі. Для застосування під високим тиском кращим вибором є армована труба з поліуретановою опліткою. Він має тришарову конструкцію: зовнішній поліуретан, середній поліефірний плетений арматурний елемент і внутрішній поліуретан, що забезпечує підвищену стійкість до тиску та довговічність. Крім того, цей тип поліуретанової трубки підходить як для передачі повітря, так і для води.
Принцип вибору: тиск розриву ≥ 3 × робочий тиск
Гнучкість поліуретанових трубок відіграє вирішальну роль у встановленні простору та переміщенні обладнання, особливо коли використовуються поліуретанові трубки різних розмірів, наприклад 6 мм і 8 мм. Менші діаметри, такі як поліуретанові труби діаметром 6 мм, забезпечують менший радіус вигину, що робить їх ідеальними для компактних установок, таких як панелі керування або невеликі системи автоматизації, де простір обмежений. Навпаки, 8-міліметрові поліуретанові трубки забезпечують більший повітряний потік і зазвичай використовуються в таких додатках, як пневматичні інструменти або великі машини, де потрібні як гнучкість, так і продуктивність потоку. У динамічних системах, таких як роботизовані руки або пакувальні машини, високоякісні поліуретанові трубки забезпечують плавний рух без перегинів, підвищуючи ефективність і подовжуючи термін служби. Вибір правильного розміру безпосередньо впливає на продуктивність системи та ефективність встановлення.

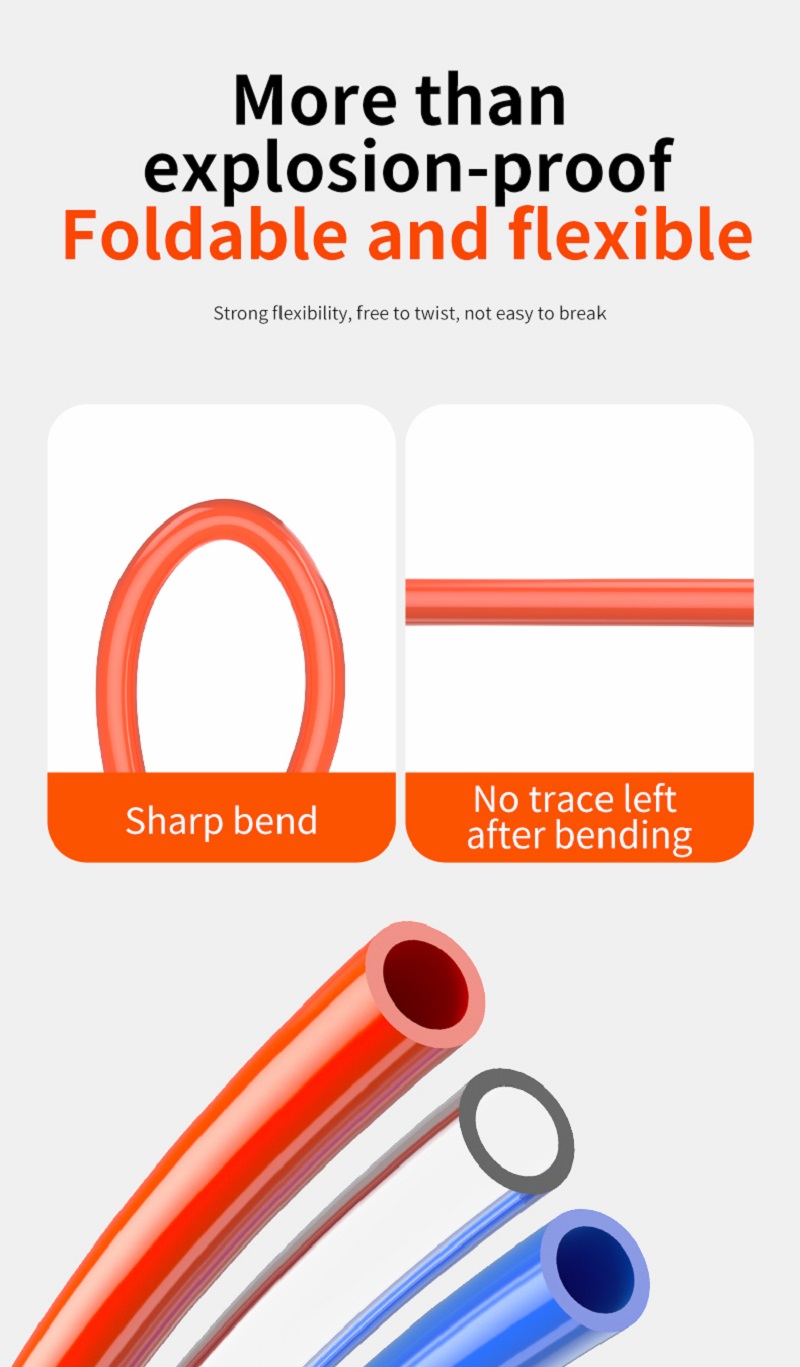

більш м'який, стійкий до згинання, здатний швидко відскочити після згинання, менш схильний до блокування під час згинання, спеціалізований для систем автоматизації, маршрутизація обладнання без заклинювання
Твердість поліуретанових труб зазвичай становить від 60A до 95A, залежно від формули матеріалу та застосування. 60АПУ трубкам'який і легко згинається, підходить для сцен, що вимагають частих рухів; Трубка PU 95A більш тверда і підходить для ситуацій, які вимагають високого тиску або тривалої фіксації. При виборі необхідно збалансувати гнучкість і жорсткість відповідно до реальних потреб.
①. Співвідношення матеріалу: Співвідношення м’яких і твердих сегментів у поліуретані безпосередньо впливає на твердість, і регулювання цього співвідношення може змінити характеристики труби.
②. Добавки: додавання певних наповнювачів або пластифікаторів може значно змінити твердість, наприклад додавання кремнезему, що може збільшити жорсткість.
③. Виробничий процес: такі параметри процесу, як температура екструзії та швидкість охолодження, також можуть мати незначний вплив на кінцеву твердість.
· Динамічне застосування: у сценаріях частого згинання (наприклад, механічна подача газу в руку) рекомендується вибирати шланги в діапазоні від 60 A до 75 A, щоб уникнути втомного розтріскування.
· Середовище високого тиску: для забезпечення міцності на стиск рекомендується використовувати тверді труби з 85 А або вище під час транспортування рідин під високим тиском.
Вимоги до зносостійкості: у ситуаціях, коли земля тягнуться або тертя, збалансована твердість близько 80 А є більш ідеальною.
①. Перевірте твердість і визначте 85-95A. Влітку твердість 98А нелегко пом'якшується при високих температурах; Твердість 95A взимку, нелегко загартована холодною зимою. Надто м'якого легко розлютити; Занадто твердий і схильний до розтріскування
②. Рівномірно затисніть стінку трубки без бульбашок. Якщо при затисканні є порожнисте або увігнуте волосся, воно вважається дефектним
③. Перевірте еластичність. Зігнувшись на 90 градусів, він відскочить за секунди. Якщо відскок повільний і залишаються складки, їх не слід використовувати
④. Перевірте внутрішній діаметр і виберіть відповідні характеристики відповідно до тиску обладнання. Якщо внутрішній діаметр неправильний, це вплине на потужність
Стиснене повітря від компресорів є високотемпературним. Короткочасне використання добре, але тривале використання може спричинити набряк або розрив трубки. Рекомендується використовувати з повітряними резервуарами, охолоджувачами та повітряними фільтрами.
У майстернях поліуретанові труби часто згортають, тягнуть і можуть контактувати з агресивними рідинами. Ці фактори можуть пошкодити поверхню труби, прискорити старіння та скоротити термін служби. Своєчасно замінюйте трубки або використовуйте поліуретанові трубки високого тиску OLK.
Фарбування спреєм передбачає високі температури, корозійні фарби та витягування труб під тиском, що може призвести до розриву. Дотримуйтеся діаграми тиску та температури в трубці, підтримуйте тиск у безпечних межах і розгляньте можливість використання оплетки високого тиску OLKПУ труби.
Звичайні прямі з’єднання, вигини та трійники можна з’єднати
Так, колір пневматичної трубки та маркування на ній можна налаштувати
