Внутрішній пілот VF3000 Соленоїдний клапан 2 положення 5 способів і 3 позиції 5 способів прямого типу трубопроводів
Вершива котушка використовує спеціальний процес обробки для низького тертя, низький стартовий тиск та довший термін служби. Розмір порту забезпечує більш високий потік повітря, придатний для водіння середовища до великих циліндрів або декількох приводів.
Модульна конструкція дозволяє монтувати багаторазові клапани, централізоване постачання повітря та зменшені трубопроводи. Соленоїдний клапан DS/VF 3000 та 5000 серій широко використовується у системах пневматичного управління високотоком для автоматизованих виробничих ліній та промислових машин.
· Високий потік
· Трубопровідні / модульні / економія простору
· Тривалість промислового класу
|
Упорядкування коду |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Модель |
Тип клапана |
|
напруга |
тип лінії |
Манель |
Розмір порту |
|
Соленоїдний клапан VF3000 |

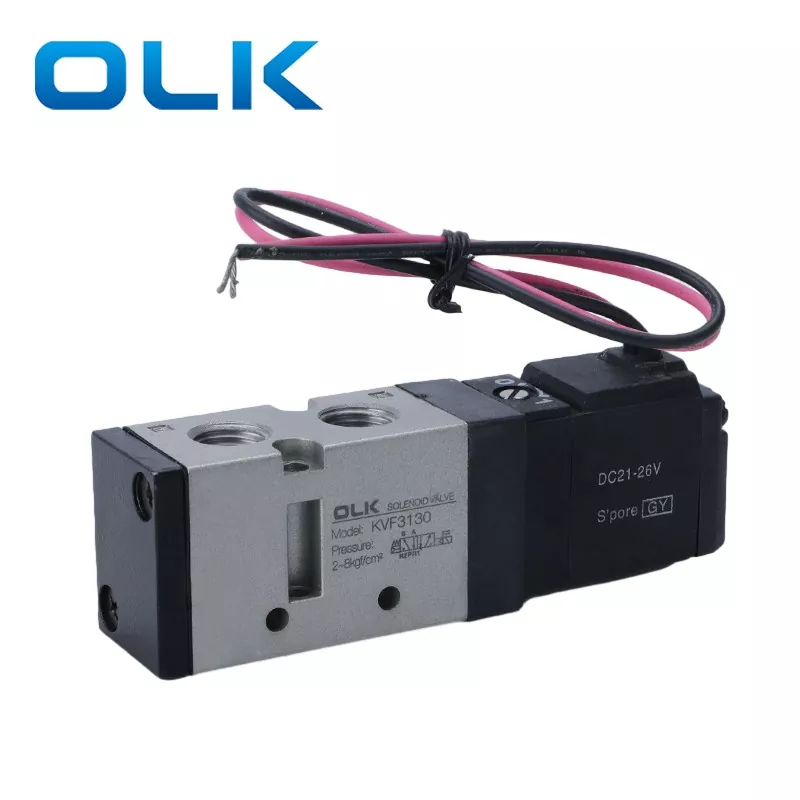

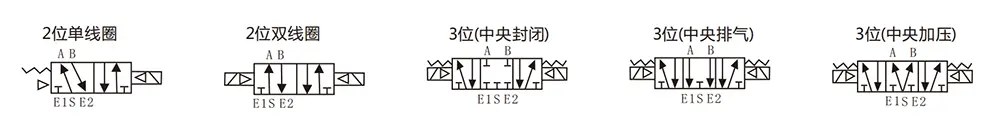

130: Один соленоїд 5/2 Шлях |
|
3: 110VAC |
G: Тип рядка |
|
02: PT1/4 |
|
|

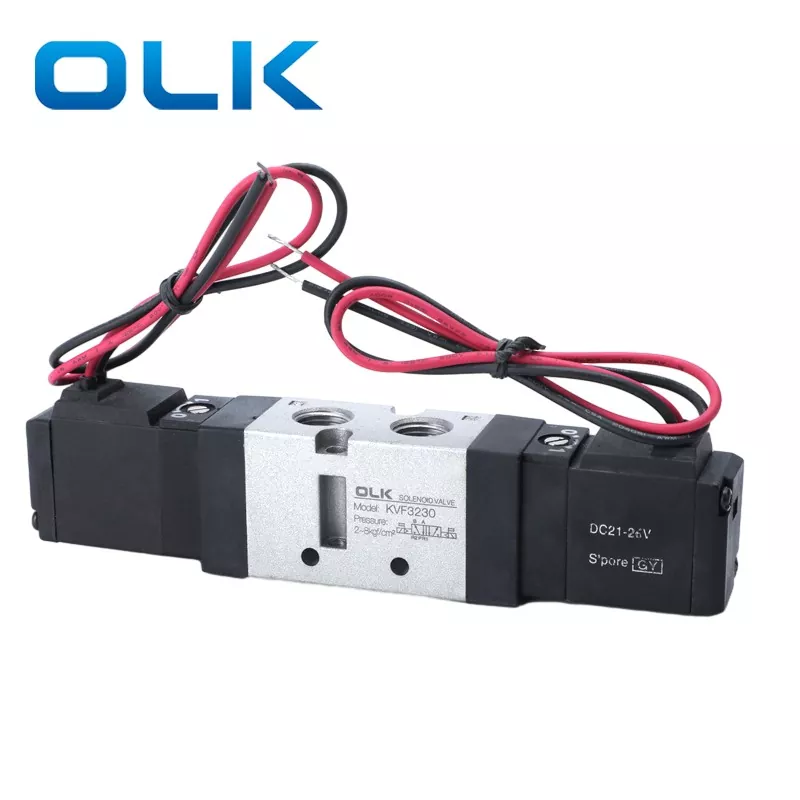

230: Подвійний соленоїд Vlave 5/2 Шлях |
|
4: 220VAC |
D: DIN тип |
|
|
|
|
330c: подвійний соленоїд Vlave5/3way Закритий центр |
|
5: 24 ВДК |
DZ: DZ зі світлом |
|
|
|
|
430E: Подвійний соленоїд Vlave5/3way Випускний центр |
|
6: 12VDC |
|
|
|
|
|

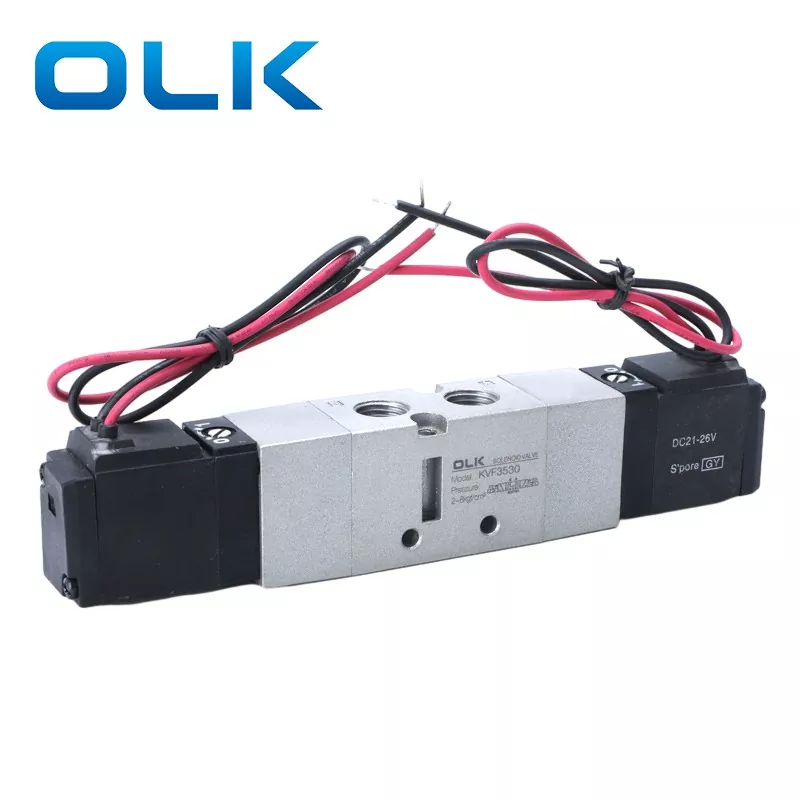

530p: подвійний соленоїдний клапан 5/3 Центр тиску |
|
|
|
|
|
|
Загальні специфікації |
|
|
Робочий середовище |
Повітря |
|
Температура у справах |
0-50 ℃ |
|
Змащування |
Не потребує |
|
Ручне переосмислення |
Тип викрутки |
|
Опір удару/вібрації |
30G/5G (8,3--2000 Гц) |
|
Корпус |
Пилостійкий |
|
Модель |
позиція |
котушка |
KGF/см ² (MPA) |
Час відповіді (MS) |
Макс. Робоча частота |
розмір порту |
Ефективний поперечний переріз areamm² (CV) |
кгф |
|
VF3130- □ △ B-02 |
2 позиція |
єдина дія |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 мс |
5 |
PT1/4 |
17.1 (0,95) |
0.21 |
|
VF3230- □ △ B-02 |
2 позиція |
подвійна дія |
1 ~ 9 (0,1 ~ 0,9) |
≤30 мс |
5 |
PT1/4 |
17.1 (0,95) |
0.29 |
|
VF3330- □ △ B-02 |
3 положення |
Подвійний соленоїд Vlave5/3way Закритий центр |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430- □ △ B-02 |
3 положення |
Подвійний соленоїд Vlave5/3Way Випускний центр |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT1/4 |
17.1 (0,95) |
0.42 |
|
VF3530- □ △ B-02 |
3 положення |
Подвійний соленоїдний клапан 5/3 Центр тиску |
1 ~ 9 (0,1 ~ 0,9) |
≤50 мс |
3 |
PT1/4 |
16,2 (0,9) |
0.42 |
Яка модель може замінити DS3000/VF3000?
DS3000 може замінити TPC в Кореї на однакову функцію, а VF 3000 може замінити SMC в Японії з тією ж функцією
Який діаметр насадки соленоїдного клапана DS3000/VF3000?
DS3000/VF3000 Нитка - це PT1/4
