Передавачі Пневматично-електричні реле

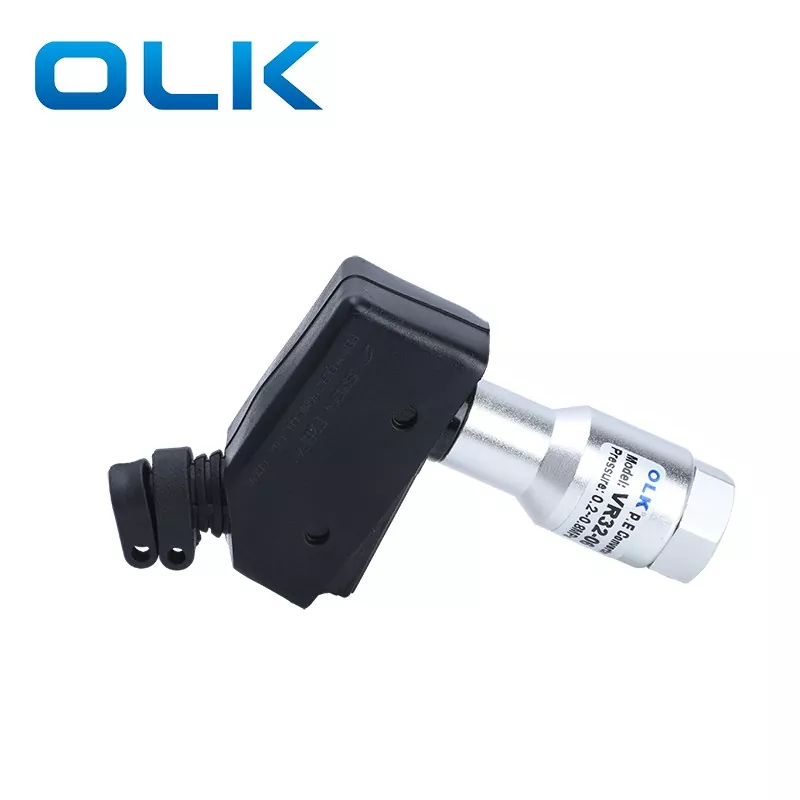

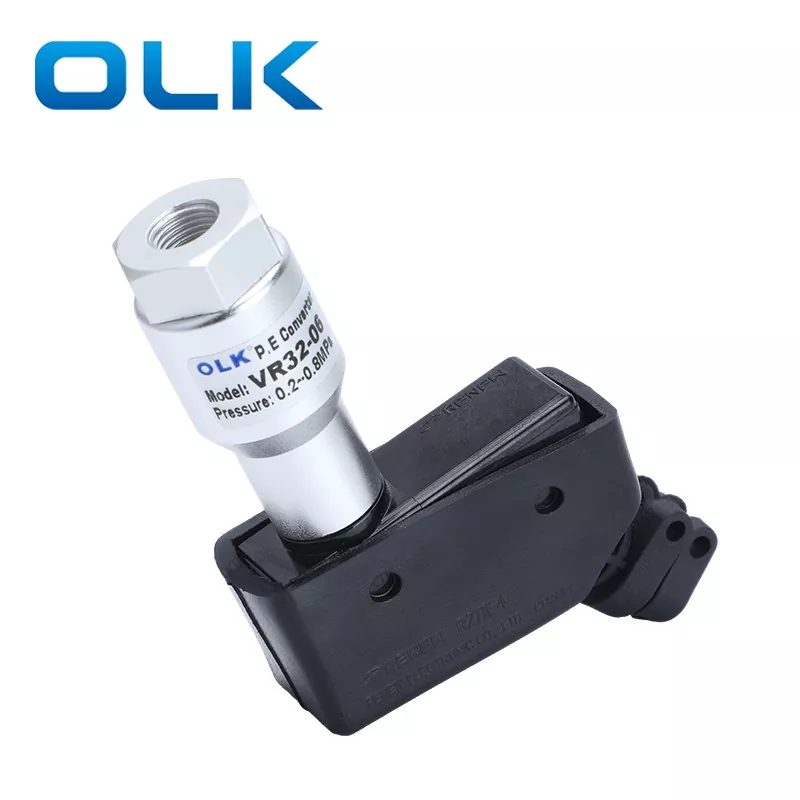

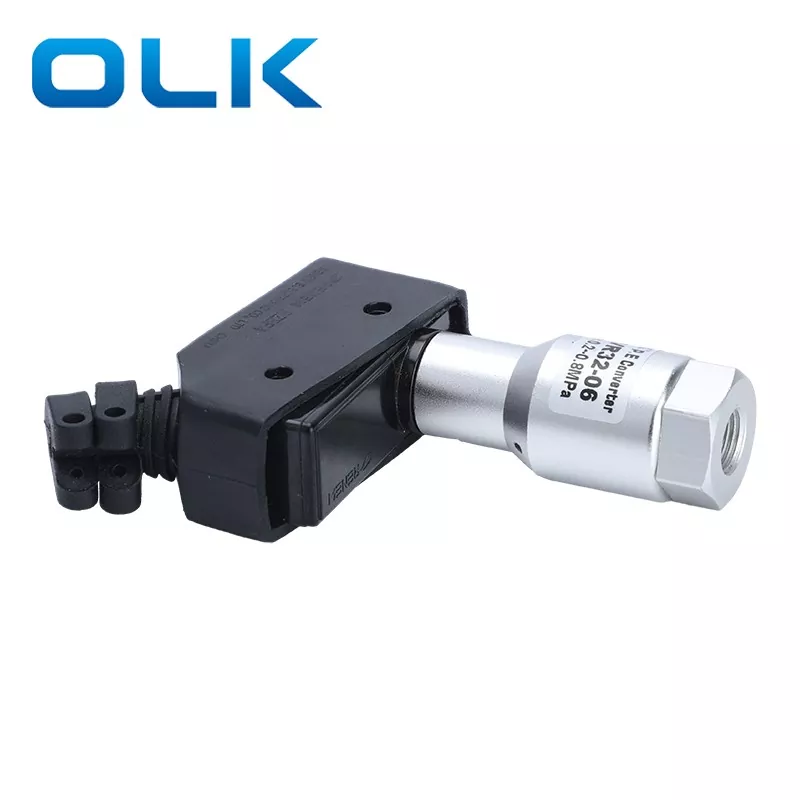

OLK Transmitters Pneumatic-electric Relay  SMC TYPE Series VR3200 — це реле тиску, яке перетворює пневматичні сигнали в електричні. Він складається з п’яти основних частин: мікроперемикача, пружини, поршня, корпусу та кришки. Робочий тиск 0,1-1,0 МПа VR3200 Пневматичні електричні прецизійні різьбові інтерфейси нелегко знімаються. Обидва кінці оснащені пиловими пробками, а використання спеціальної захисної кришки робить їх більш міцними та продовжує термін служби.

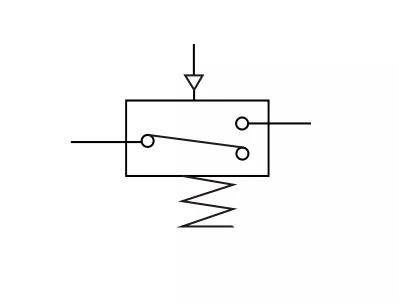

Символ:

Застосування реле тиску:

1.Визначення тиску в циліндрах: пневматичний реле тиску визначає тиск у циліндрах.

2. Вакуумне підтвердження на роботах: поруч із присоскою роботизованої руки на автоматичному конвеєрі перемикач підтверджує всмоктування.

3. Виявлення витоку газу: за допомогою датчика низького тиску перемикач виявляє невеликі зміни газу для вимірювання витоку.

4. Керування тиском подачі: підключивши реле тиску до регулятора в пневматичній системі, тиск подачі можна встановити на основі відображеного значення тиску. Під час роботи значення, яке відображається, показує, чи є тиск подачі ненормальним. Наприклад, у виробничій лінії миття кілька реле тиску рідини контролюють подачу води, масла тощо. На гідравлічних циліндрах реле тиску підтверджують силу удару.

5. Визначення положення: цифровий реле тиску визначає протитиск сопла, щоб підтвердити положення заготовок.

6. Контроль повітряного потоку

7. Контроль засмічення фільтра: датчик перепаду тиску вимірює різницю тиску з обох боків фільтра. Більша різниця вказує на більше засмічення. Залежно від стану засмічення фільтр можна очистити або замінити.

8. Виявлення рівня рідини: датчик перепаду тиску виявляє рівень рідини, закриваючи нижній повітряний отвір. Коли рівень рідини змінюється, чистий тиск у підключеній вертикальній трубі змінюється, що дозволяє визначити рівень.

Трансмітери серії SMC типу VR320: Загальні параметри пневматично-електричного реле

поширені запитаннядля електропневматичного перетворювача VR32:

1. Чи може ваше електропневматичне реле VR32 безпосередньо замінити VR3200 або VR3201 SMC?

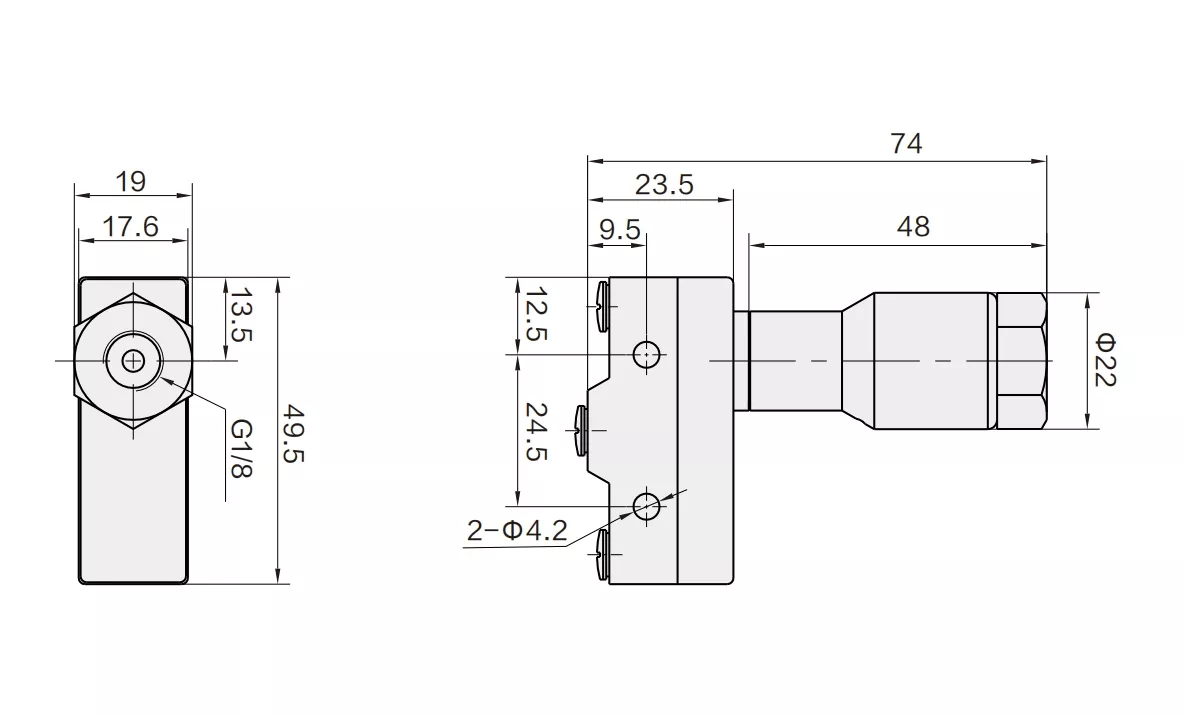

так Серія VR32 від OLK повністю сумісна з серією SMC VR3200/3201 щодо монтажних розмірів, розміру порту (1/8 дюйма) та електричних характеристик. Це 100% альтернативна заміна з більш конкурентоспроможною ціною. Економічна заміна VR3200!

2. Яка різниця між перетворювачем VR32 і реле тиску?

VR32 — це механічне пневматичне електричне реле, призначене для перетворення пневматичного сигналу в електричний контактний сигнал. Він простий і міцний, в основному використовується для виявлення статусу «повітря ввімкнено/вимкнено» або підтвердження ходу. З іншого боку, реле тиску часто мають цифрові дисплеї та точні шкали регулювання для контролю певних значень тиску.

3. Які типові сценарії застосування пневматичних електричних перетворювачів VR32?

Реле визначення положення циліндра:

Виявлення межі ходу циліндра: коли циліндр досягає межі, тиск підвищується, і VR32 надсилає сигнал на ПЛК, спонукаючи машину перейти до наступного кроку.

Запобіжне блокування: машина запуститься лише тоді, коли тиск повітря досягне стандарту, і контур буде підключено.
