Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

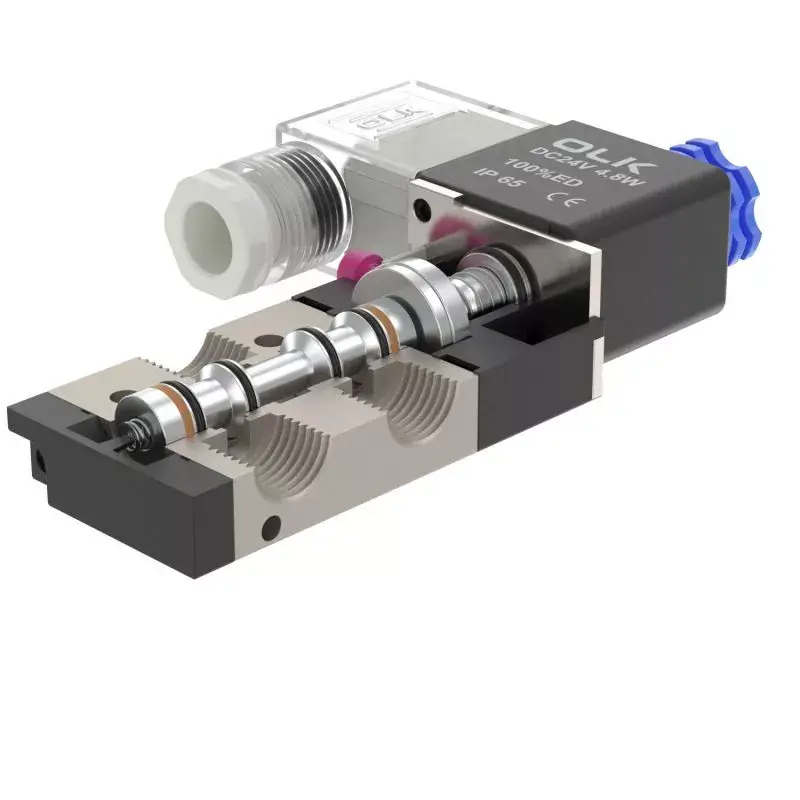

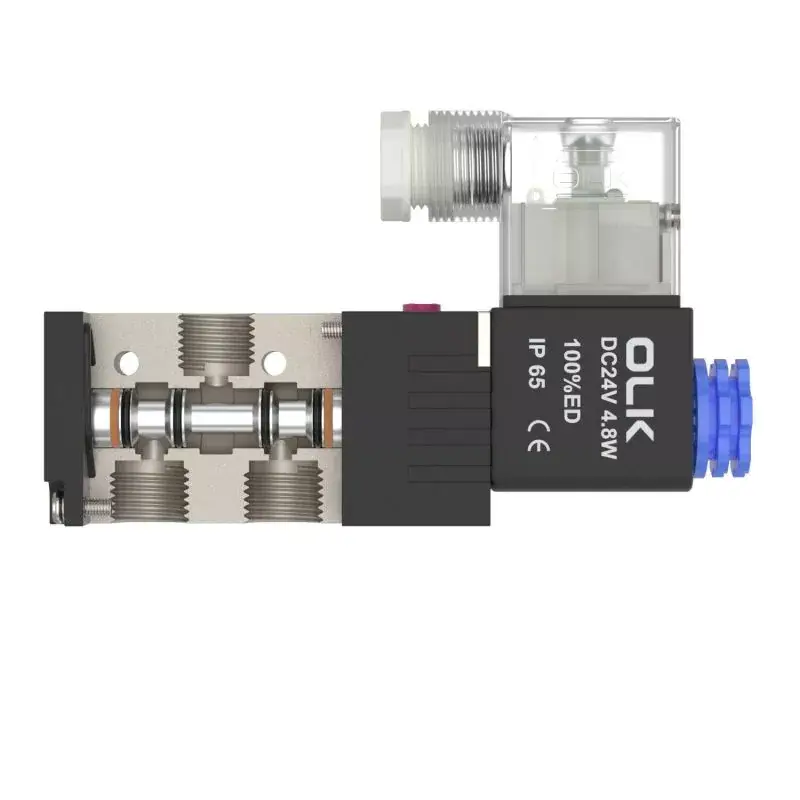

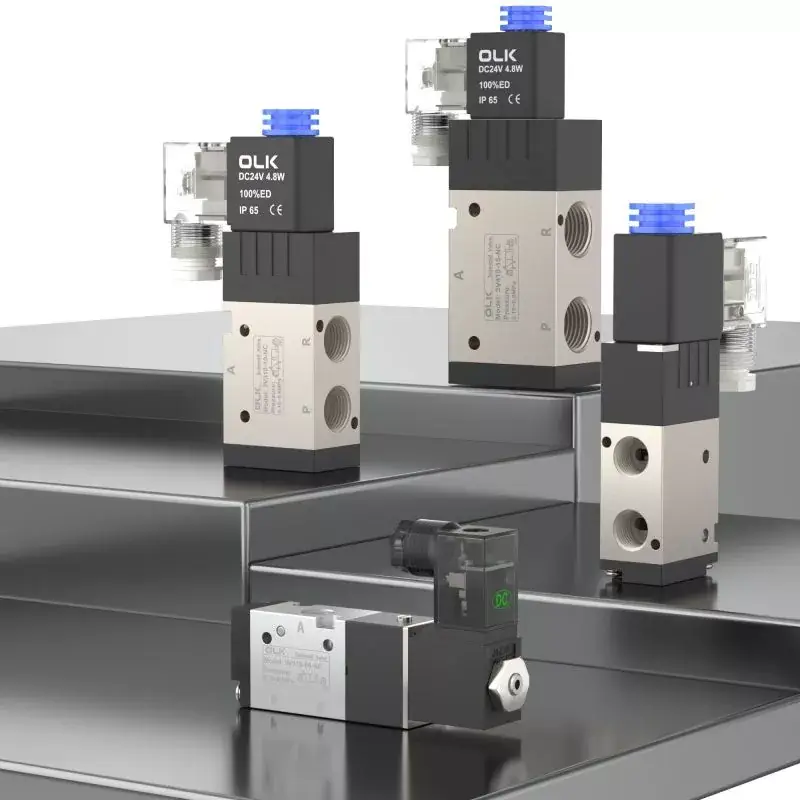

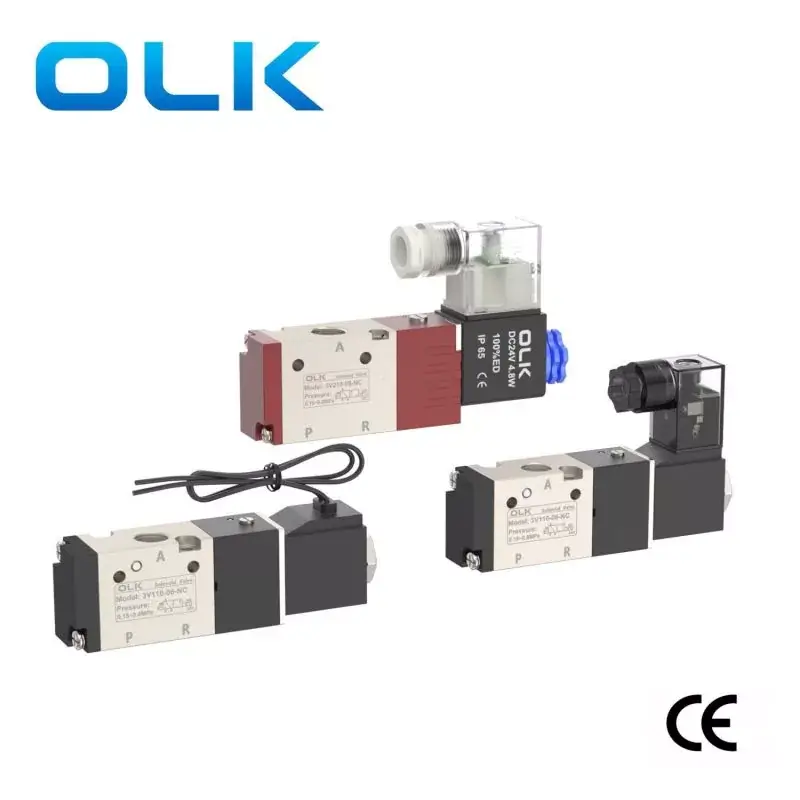

3/2 way3-ходовий електромагнітний клапан Ouleikai (OLK) серії 3V належить до категорії електромагнітних клапанів із пілотним керуванням, має швидку реакцію та надійну роботу, підходить для керування циліндрами односторонньої дії. Корпус клапана виготовлений зі стійкого до корозії та високих температур алюмінієвого сплаву, що робить його придатним для використання в різних суворих умовах.
Його можна поєднати зі сценаріями промислової автоматизації, такими як керування та перетворення рідини на різних автоматизованих виробничих лініях, пневматичному обладнанні, медичних пристроях тощо.
СИМВОЛ:
Код замовлення
3В
1
10
6
НІ
A
Модель
Код
Тип клапана
розмір порту
Тип дії
Напруга
Тип Non: Din
3В:2 положення 3-ходового електромагнітного клапана
Серія 1:100
10: електромагнітний клапан односторонньої дії 3/2
M5:M5
НІ: нормально закритий
AC220V
L : Тип лінії
Серія 2:200
20: електромагнітний клапан подвійної дії 3/2
06:G1/8
НІ: нормально відкритий
AC110V
Серія 3:300
08:G1/4
AC24V
Серія 4:400
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Конфігурація прямої дії, чутливе перемикання;
2. Опції, доступні для нормально закритого та нормально відкритого типів;
3. Коаксіальна запірна структура, відмінне ущільнення, велика швидкість потоку;
4. Немає необхідності мастила;
5. Оснащений ручним пристроєм для легкої установки та налагодження;
6. Для вибору доступні кілька стандартних класів напруги.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Пілотний тип |
|
кількість позицій |
Дві позиції три сторони |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,8(21~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Матеріал корпусу |
алюмінієвий сплав |
|
Стандартна напруга |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Використовуйте діапазон напруги |
Змінний струм: ±15% постійний струм: ±10% |
|
рівень захисту |
IP65 (DIN40050) |
|
клас термостійкості |
клас B |
|
Тип підключення |
Тип розетки DIN, розетка |
|
Час збудження |
0,05 секунди або менше |
|
модель |
Діаметр порту |
Робоча температура °C |
Максимальна робоча частота |
Площа поперечного перерізу потоку, мм² (значення CV) |
споживана потужність |
|
3В110-М5 |
M5 |
-20~70 |
5 разів/секунду |
5,5 (0,31) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В120-М5 |
M5 |
-20~70 |
5 разів/секунду |
5,5 (0,31) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В110-06 |
G1/8 |
-20~70 |
5 разів/секунду |
12,0(0,67) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В120-06 |
G1/8 |
-20~70 |
5 разів/секунду |
12,0(0,67) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3V210-06 |
Вхід=вихід=G1/8 |
-20~70 |
5 разів/секунду |
14,0(0,78) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3В220-06 |
Вхід=вихід=G1/8 |
-20~70 |
5 разів/секунду |
14,0(0,78) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|

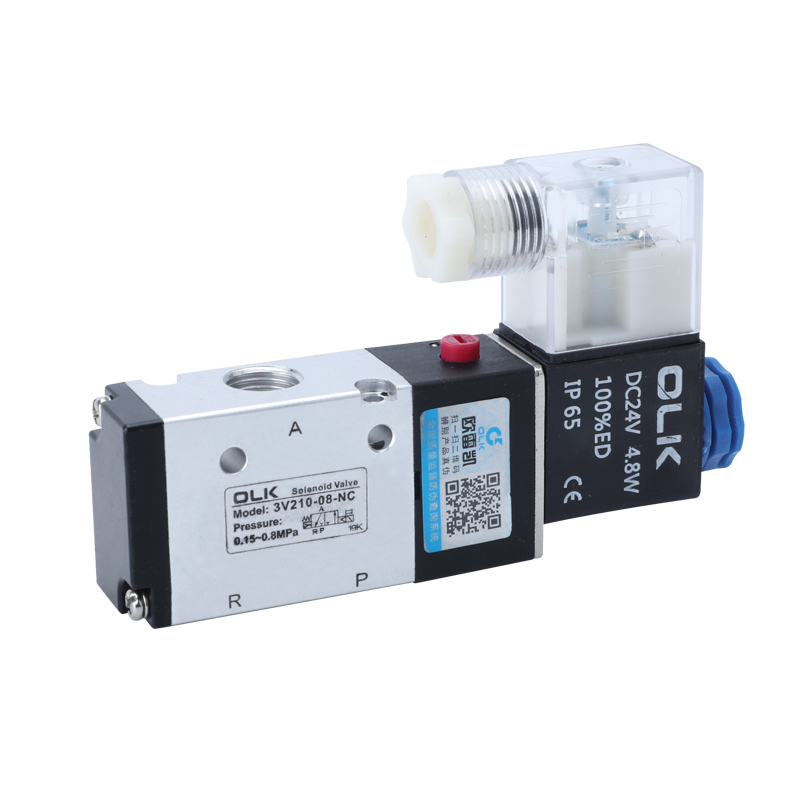

3V210-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
16,0(0,89) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|

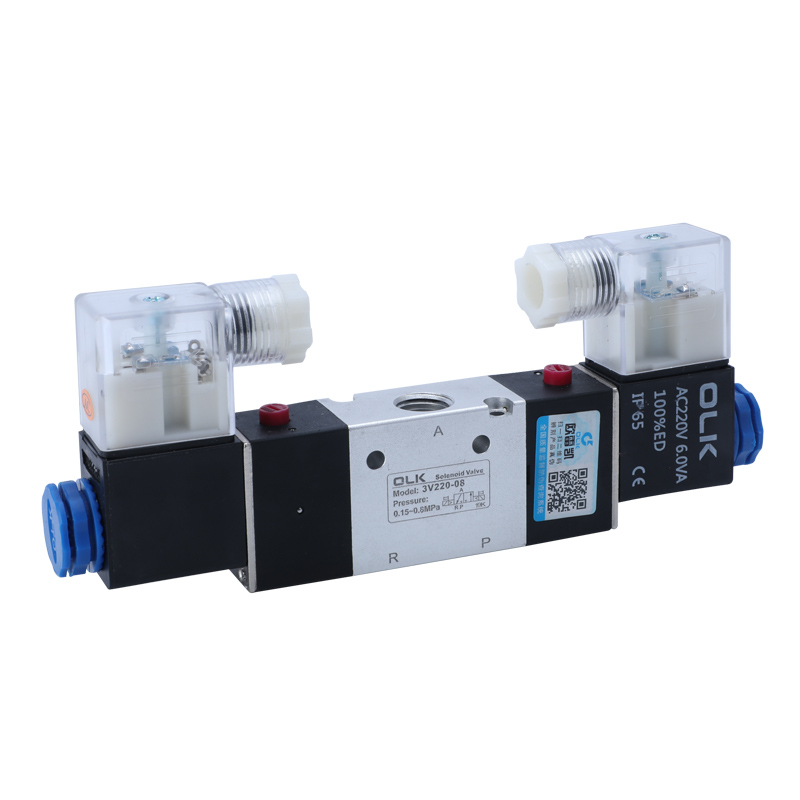

3В220-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
16,0(0,89) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V310-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
25,0(1,39) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V320-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
25,0(1,39) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V310-10 |
Вхід=вихід=G3/8 |
-20~70 |
5 разів/секунду |
30,0 (1,67) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V320-10 |
Вхід=вихід=G3/8 |
-20~70 |
5 разів/секунду |
30,0 (1,67) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V410-15 |
Вхід=вихід=G1/2 |
-5~60 |
3 рази/секунду |
50,0 (2,79) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V420-15 |
Вхід=вихід=G1/2 |
-5~60 |
3 рази/секунду |
50,0 (2,79) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
