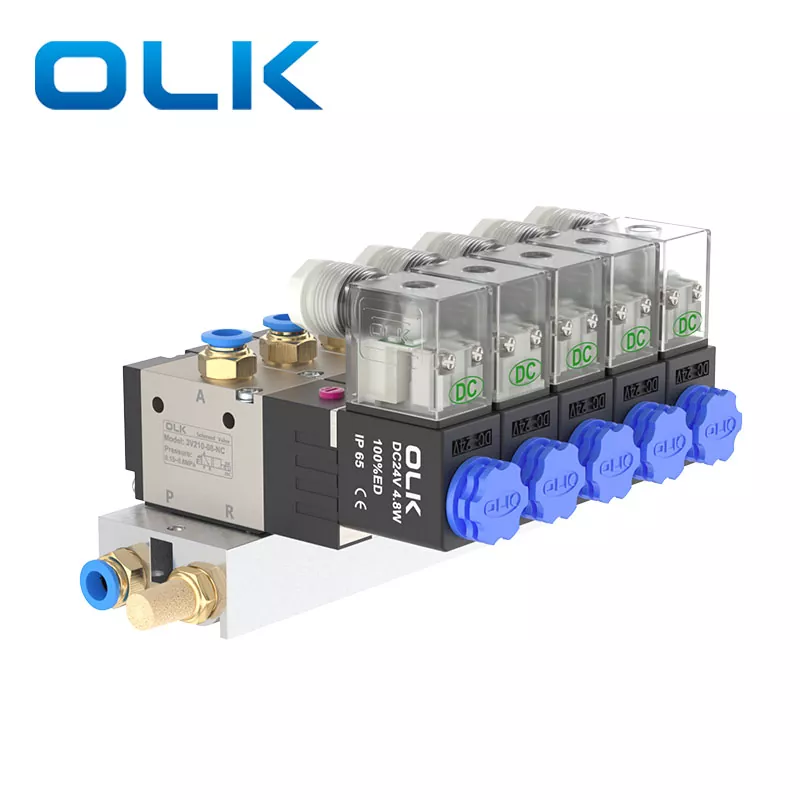

Група електромагнітних клапанів 3 В

Глушник

вилка

ПЛ8-02

ПК8-02

Автобусна дошка

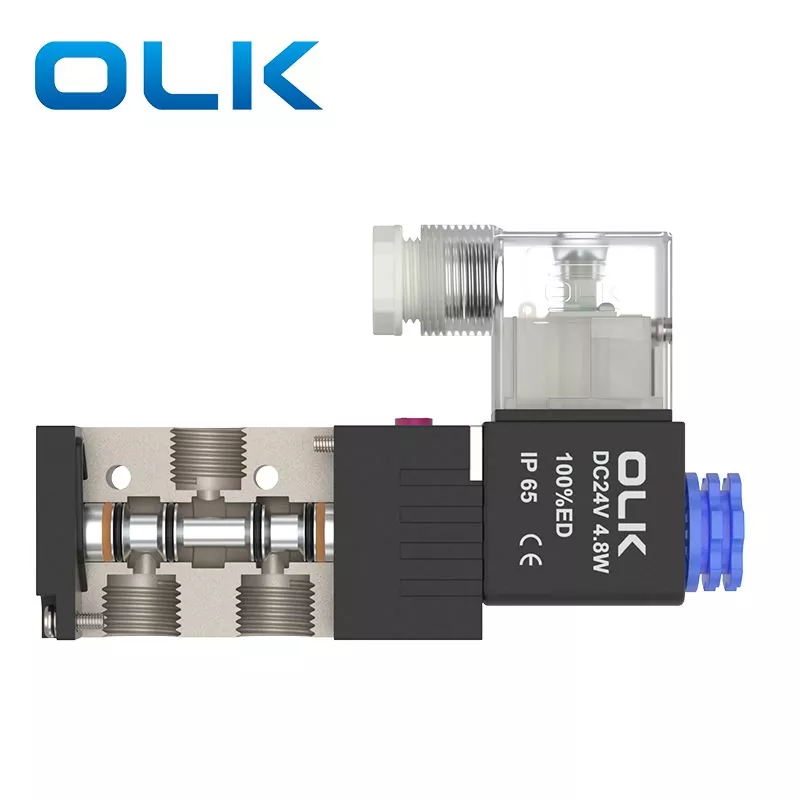

Соленоїдний клапан 3v

3V110-2F

3V210-2F

3V310-2F

1

2

1

2

2

2

3V110-3F

3V210-3F

3V310-3F

1

2

1

3

3

3

3V110-4F

3V210-4F

3V310-4F

1

2

1

4

4

4

3V110-5F

3V210-5F

3V310-5F

1

2

1

5

5

5

3V110-6F

3V210-6F

3V310-6F

1

2

1

6

6

6

3V110-7F

3V210-7F

3V310-7F

1

2

1

7

7

7

3V110-8F

3V210-8F

3V310-8F

1

2

1

8

8

8

3V110-9F

3V210-9F

3V310-9F

1

2

1

9

9

9

3V110-10F

3V210-10F

3V310-10F

1

2

1

10

10

10

робоче середовище

Повітря (фільтрований через фільтр понад 40 мкм)

Дія

Пілотний тип

кількість позицій

Дві позиції три сторони

мастильний

непотрібний

Діапазон робочого тиску МПа (psi)

0,15~0,8(21~114)

Гарантована стійкість до тиску

1,5 МПа (215 фунтів на квадратний дюйм)

Матеріал корпусу

алюмінієвий сплав

Стандартна напруга

AC220V, AC110V, AC24V, DC24V, DC12V

Використовуйте діапазон напруги

AC:±15% DC:±10%

рівень захисту

IP65 (DIN40050)

клас термостійкості

клас B

Тип підключення

Тип розетки DIN, розетка

Час збудження

0,05 секунди або менше

модель

Діаметр порту

Робоча температура °C

Максимальна робоча частота

Площа поперечного перерізу потоку, мм² (значення CV)

споживана потужність

3В110-М5

M5

-20~70

5 разів/секунду

5,5 (0,31)

Змінний струм: 3 ВА Постійний струм: 3 Вт

3В120-М5

M5

-20~70

5 разів/секунду

5,5 (0,31)

Змінний струм: 3 ВА Постійний струм: 3 Вт

3В110-06

G1/8

-20~70

5 разів/секунду

12,0(0,67)

Змінний струм: 3 ВА Постійний струм: 3 Вт

3В120-06

G1/8

-20~70

5 разів/секунду

12,0(0,67)

Змінний струм: 3 ВА Постійний струм: 3 Вт

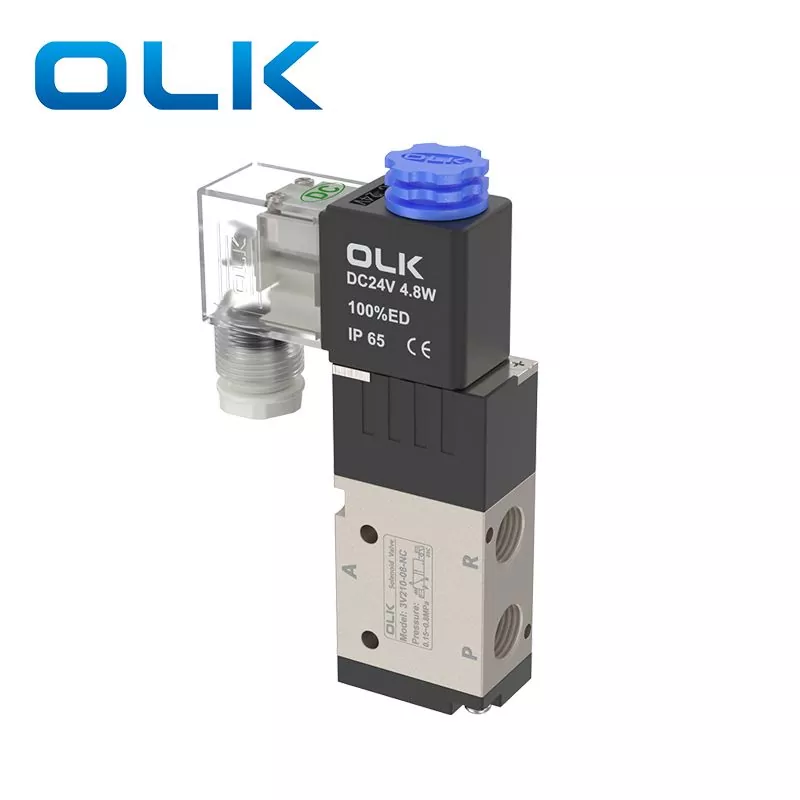

3V210-06

Вхід=вихід=G1/8

-20~70

5 разів/секунду

14,0(0,78)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3В220-06

Вхід=вихід=G1/8

-20~70

5 разів/секунду

14,0(0,78)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V210-08

Вхід=вихід=G1/4

-20~70

5 разів/секунду

16,0(0,89)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3В220-08

Вхід=вихід=G1/4

-20~70

5 разів/секунду

16,0(0,89)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V310-08

Вхід=вихід=G1/4

-20~70

5 разів/секунду

25,0(1,39)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V320-08

Вхід=вихід=G1/4

-20~70

5 разів/секунду

25,0(1,39)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V310-10

Вхід=вихід=G3/8

-20~70

5 разів/секунду

30,0 (1,67)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V320-10

Вхід=вихід=G3/8

-20~70

5 разів/секунду

30,0 (1,67)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V410-15

Вхід=вихід=G1/2

-5~60

3 рази/секунду

50,0 (2,79)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт

3V420-15

Вхід=вихід=G1/2

-5~60

3 рази/секунду

50,0 (2,79)

Змінний струм: 6 ВА Постійний струм: 4,8 Вт
