Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

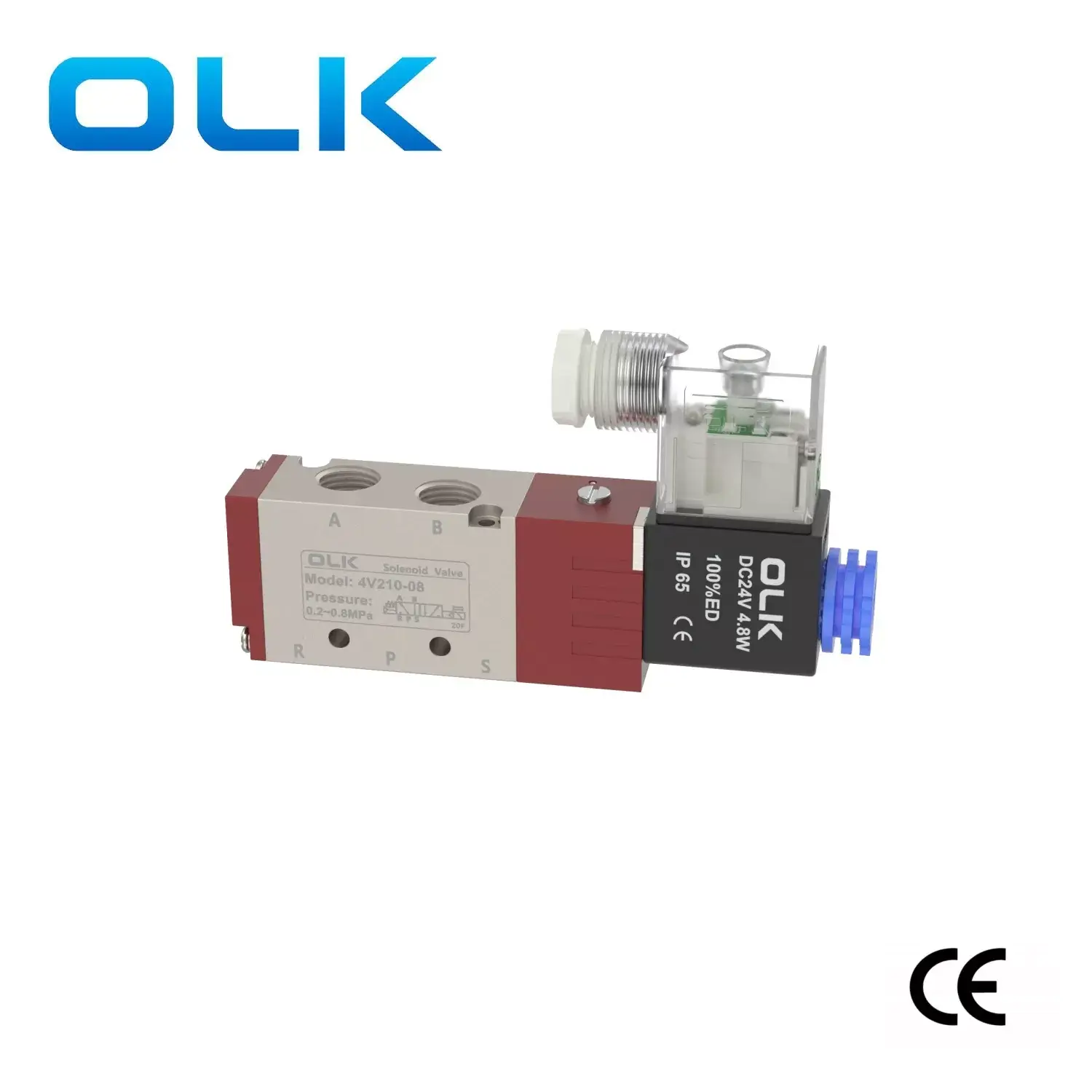

Internal Pilot Operated5-ходовий електромагнітний клапан із електромагнітним клапаном серії 4V — це напрямний клапан, що підходить для повітря як робочого середовища.
Корпус 5-ходового електромагнітного клапана серії 4V виготовлено з алюмінієвого сплаву та містить високоякісні матеріали, такі як пилонепроникні пілотні головки класу A, ущільнювальні компоненти Mitsubishi та незамерзаючу мастильну оливу. Він може зберігати свою функціональність у важких робочих умовах. Цей клапан пройшов суворе тестування на відповідність EMC і LVD і отримав сертифікат CE, що відповідає найвищим стандартам безпеки та якості.
Продукт приймає налаштовані кольори зовнішнього вигляду, що дозволяє користувачам швидко ідентифікувати продукт у складних інтегрованих системних середовищах.
Стандартними інтерфейсами для електромагнітних клапанів серії 4V є M5, G1/8, G1/4, G3/8, G1/2, доступні в інтегрованих наборах для простого встановлення. Існує кілька варіантів робочої напруги, залежно від конкретного сценарію застосування, щоб вибрати відповідну потужність напруги.
Електромагнітні клапани серії 4V Ouleikai (OLK) широко використовуються в різних промислових сценаріях, таких як автоматизація пакування, медичне обладнання, текстильне обладнання, забезпечуючи надійні рішення для вашої виробничої лінії.
СИМВОЛ:
| 4В | 2 | 10 | 08 | AC110V | EX-P |
| МОДЕЛЬ | КОД | ТИП КЛАПАНА | РОЗМІР ПОРТА | НАПРУГА | Спосіб проводки |
| 4 В: 2-позиційний 5-ходовий / 2-позиційний 5-ходовий електромагнітний клапан | Серія 1:100 | 10: єдиний електромагнітний клапан 5/2 | M5: M5X0,8 | A: AC22C | Пробіл: ВАШ |
|
|
Серія 2:200 | 20: подвійний електромагнітний клапан 5/2 | 06:G1/8 | B: 24 В постійного струму | Я: Рядок |
|
|
Серія 3:300 | 30C: подвійний соленоїд 5/3 замкнутий центр | 08:G1/4 | C: AC110V |
|
|
|
4:400 сейрів | 30E: подвійний соленоїд 5/3 вихлопний центр | 10:G3/8 | E: AC24V |
|
|
|
|
30P: подвійний соленоїд 5/3 центру тиску | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
Особливості продукту:
1. Пілотний режим: доступні зовнішні та внутрішні опції;

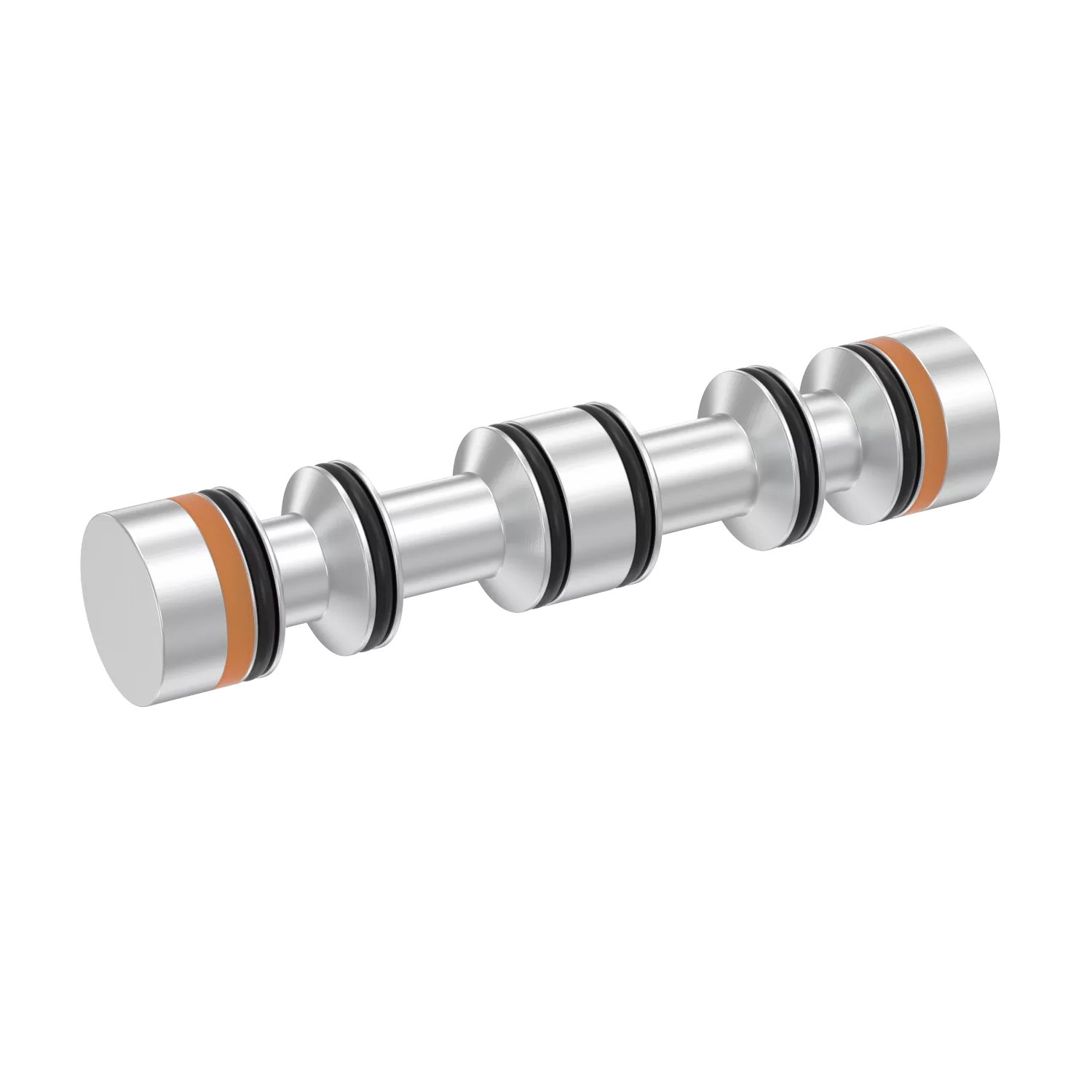

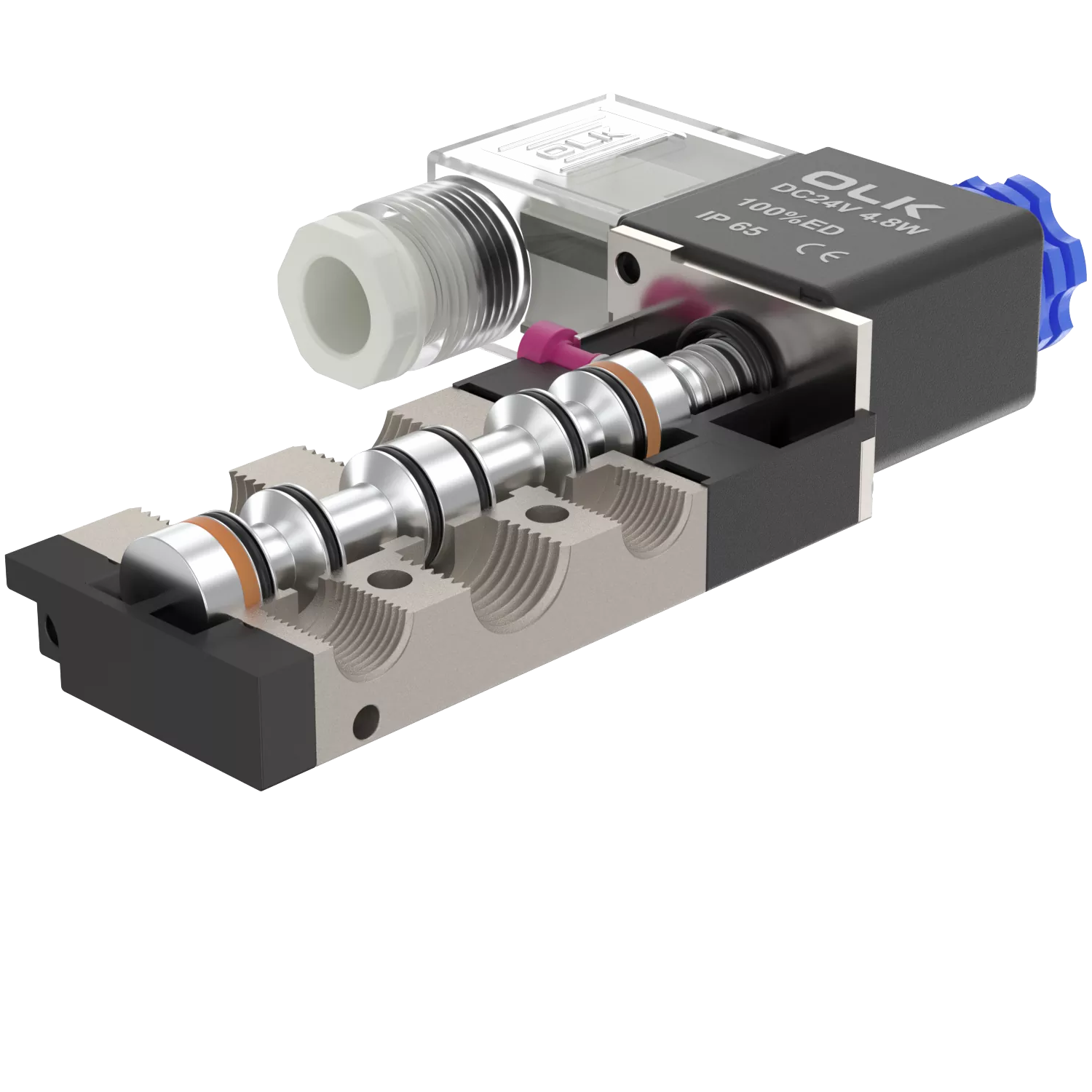

2. Конструкція поршневого типу, відмінне ущільнення, чутлива реакція；
3. Трипозиційні електромагнітні клапани пропонують три центральні функції на вибір:
4. Подвійні двопозиційні електромагнітні клапани мають функцію пам'яті;
5. Внутрішні отвори, оброблені спеціальними методами, низький опір тертю, низький тиск запуску, тривалий термін служби;
6. немає потреби в мастилі;
7. Можна інтегрувати з вузлом клапана базової плити, заощаджуючи простір для встановлення;
8. Оснащений ручним пристроєм для легкої установки та налагодження;
9. Кілька стандартних рівнів напруги доступні для вибору.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Пілотний тип |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,8(21~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Матеріал корпусу |
алюмінієвий сплав |
|
Стандартна напруга |
ТАК，2V025-06-НІ: Вхід: G1/8, Вихід: M5 |
|
Використовуйте діапазон напруги |
AC:±15% DC:±10% |
|
споживана потужність |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
рівень захисту |
IP65 (DIN40050) |
|
клас термостійкості |
клас B |
|
Тип підключення |
Тип розетки DIN, розетка |
|
Час збудження |
5 разів/секунду |
|
модель |
Діаметр порту |
кількість позицій |
найвища робоча частота |
Ефективна площа поперечного перерізу мм² (значення CV) |
|
4В110-М5 |
Вхід=вихід=M5 |
2 позиція 5 спосіб |
5 разів/секунду |
5,5 (0,31) |
|
4В120-М5 |
Вхід=вихід=M5 |
2 позиція 5 спосіб |
5 разів/секунду |
5,5 (0,31) |
|
4V130C-M5 |
Вхід=вихід=M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|
4V130E-M5 |
Вхід=вихід=M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|
4В130П-М5 |
Вхід=вихід=M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|
4В110-06 |
Вхід=вихід=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
12,0(0,67) |
|
4В120-06 |
Вхід=вихід=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
12,0(0,67) |
|
4V130C-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4V130E-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4В130П-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4в210-06 |
Вхід=вихід=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
14,0(0,78) |
|
4в220-06 |
Вхід=вихід=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
14,0(0,78) |
|
4v230C-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4v230E-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4в230П-06 |
Вхід=вихід=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4v210-08 |
Вхід=Вихід=G1/4 Вихлоп=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
16,0(0,89) |
|
4в220-08 |
Вхід=Вихід=G1/4 Вихлоп=G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
16,0(0,89) |
|
4v230C-08 |
Вхід=Вихід=G1/4 Вихлоп=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4v230E-08 |
Вхід=Вихід=G1/4 Вихлоп=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4v230P-08 |
Вхід=Вихід=G1/4 Вихлоп=G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4V320-08 |
Вхід=вихід=G1/4 |
2 позиція 5 спосіб |
4/сек |
25,0(1,40) |
|
4V320-08 |
Вхід=вихід=G1/4 |
2 позиція 5 спосіб |
4/сек |
25,0(1,40) |
|
4V330C-08 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4V330E-08 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4В330П-08 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4V310-10 |
Вхід=вихід=G1/4 |
2 позиція 5 спосіб |
4/сек |
30 (1,68) |
|
4V320-10 |
Вхід=вихід=G1/4 |
2 позиція 5 спосіб |
4/сек |
30 (1,68) |
|
4V330C-10 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4V330E-10 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4В120-М5 |
Вхід=Вихід=G3/8 Вихлоп=G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4V410-15 |
Вхід=вихід=G1/2 |
2 позиція 5 спосіб |
3 рази/секунду |
50,0 (2,79) |
|
4V420-15 |
Вхід=вихід=G1/2 |
2 позиція 5 спосіб |
3 рази/секунду |
50,0 (2,79) |
|
4V430C-15 |
Вхід=вихід=G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30 (1,68) |
|
4V430E-15 |
Вхід=вихід=G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30 (1,68) |
|
4V430P-15 |
Вхід=вихід=G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30 (1,68) |
поширені запитання:
1. Наскільки швидкою є частота 5-ходового електромагнітного клапана серії 4 В?
Максимальна частота дії 5 разів/секунду.
2. Чи можна 5-ходовий електромагнітний клапан серії 4 В увімкнути протягом тривалого часу?
ТАК, наша котушка 100% ED.
3. Як збільшити термін служби електромагнітних клапанів 4 В?
Запропонований масло-водовіддільник для фільтрації вологи та домішок у повітрі

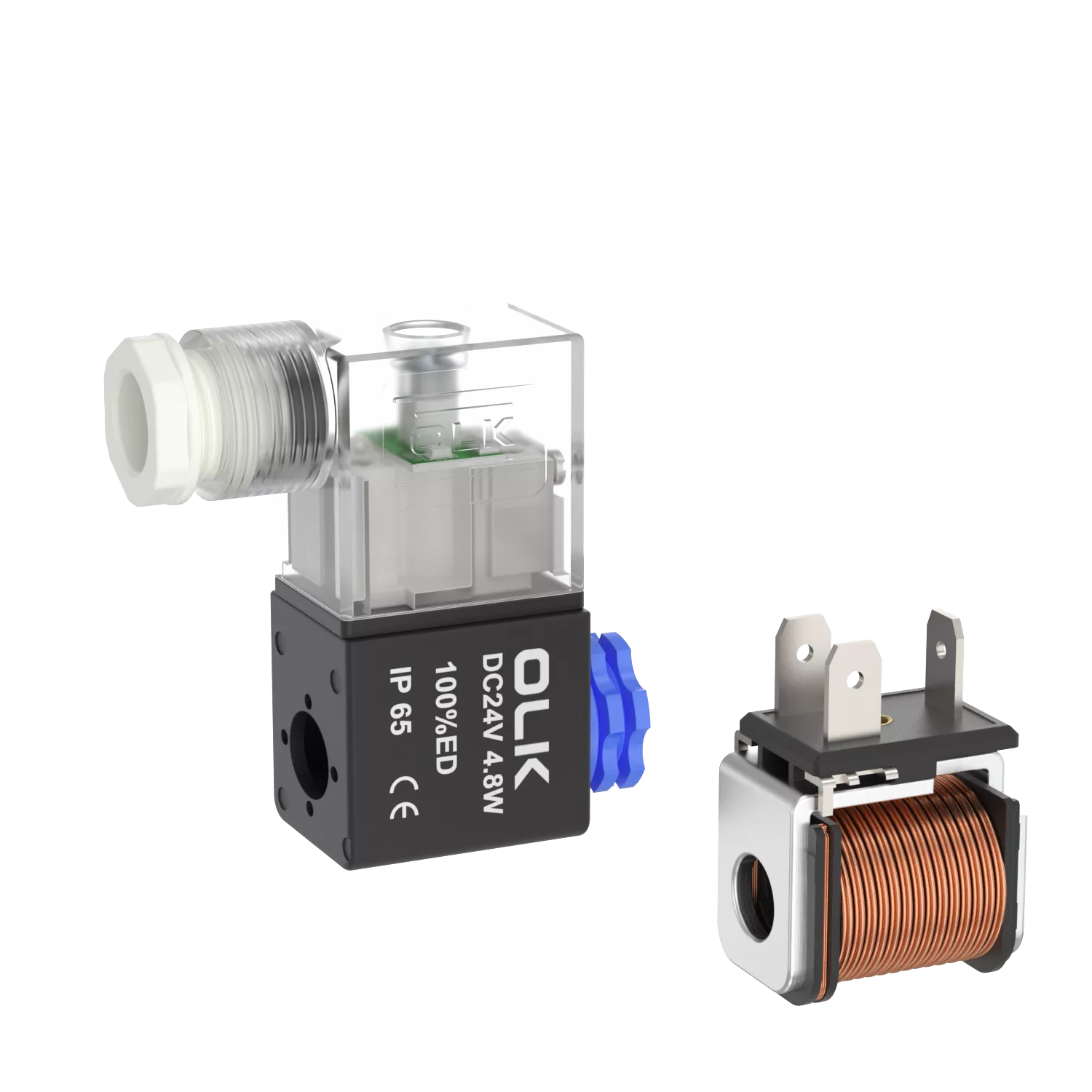

4. Чи блокуватиме котушка електромагніту повітряний шланг або з’єднувальний інтерфейс?
Цього не станеться, оскільки котушку можна відрегулювати, відкрутивши гайку котушки
5. Різниця між напругою змінного та постійного струму?
Постійний струм — постійний, змінний — змінний. Як правило, побутова електрика — 220 В змінного струму
| Супутні аксесуари для електромагнітних клапанів серії 4V200: фітинги та колектори |
||||
 |
|
|
 |
|
|
|

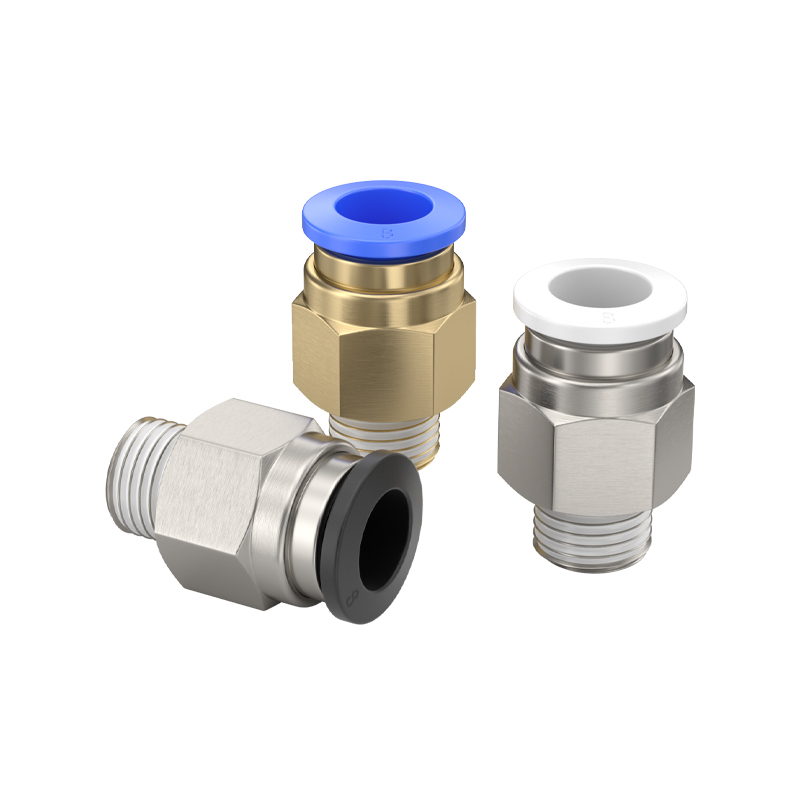

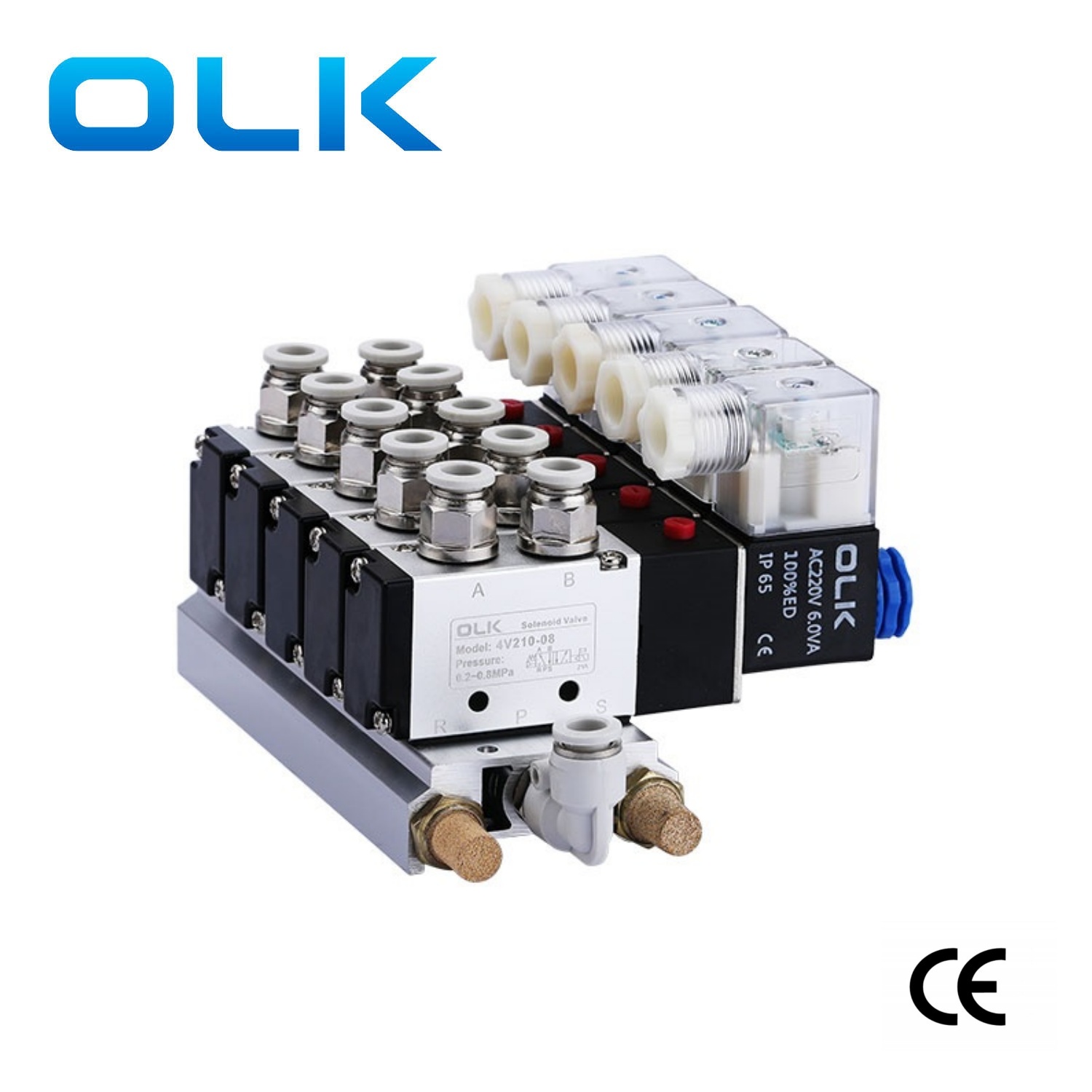

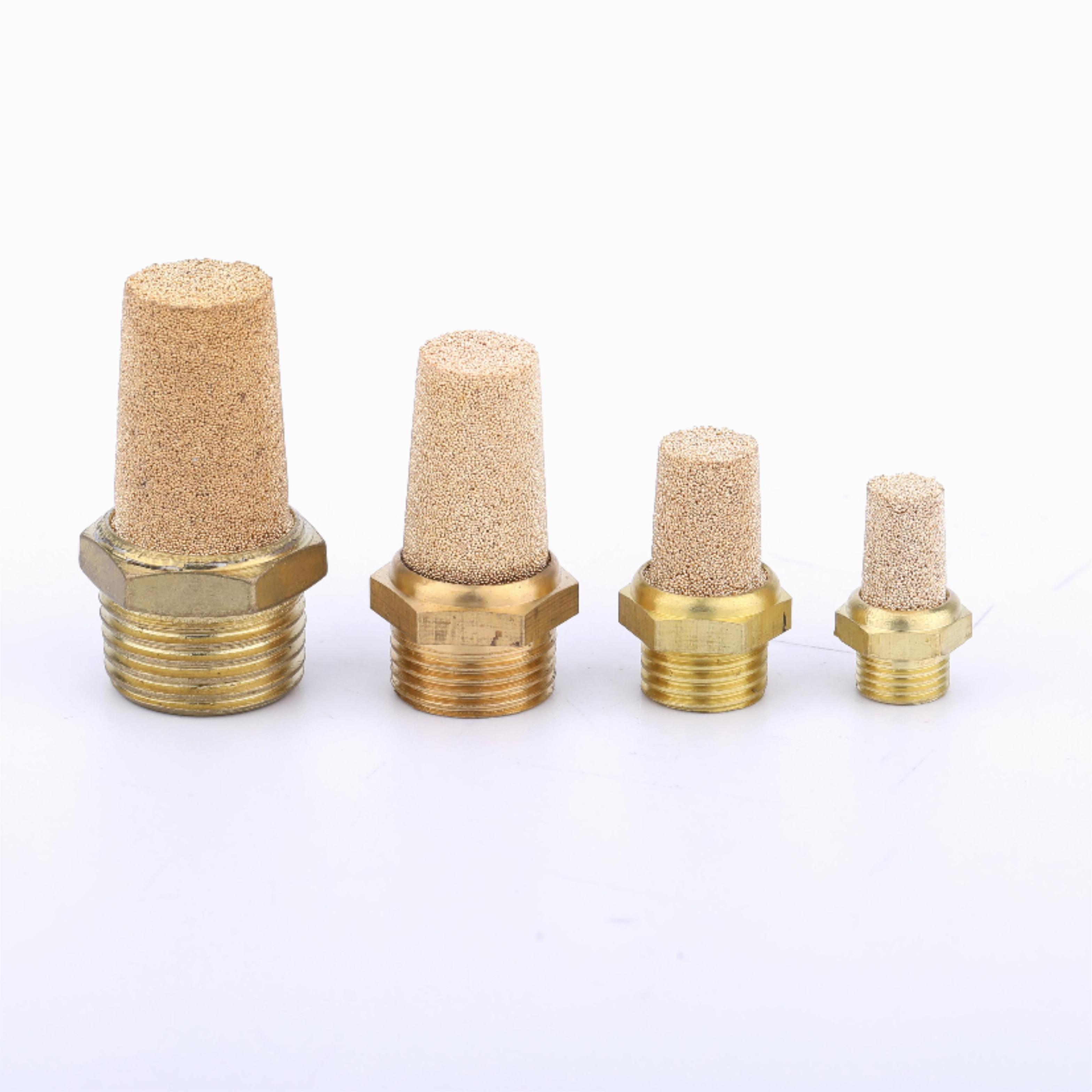

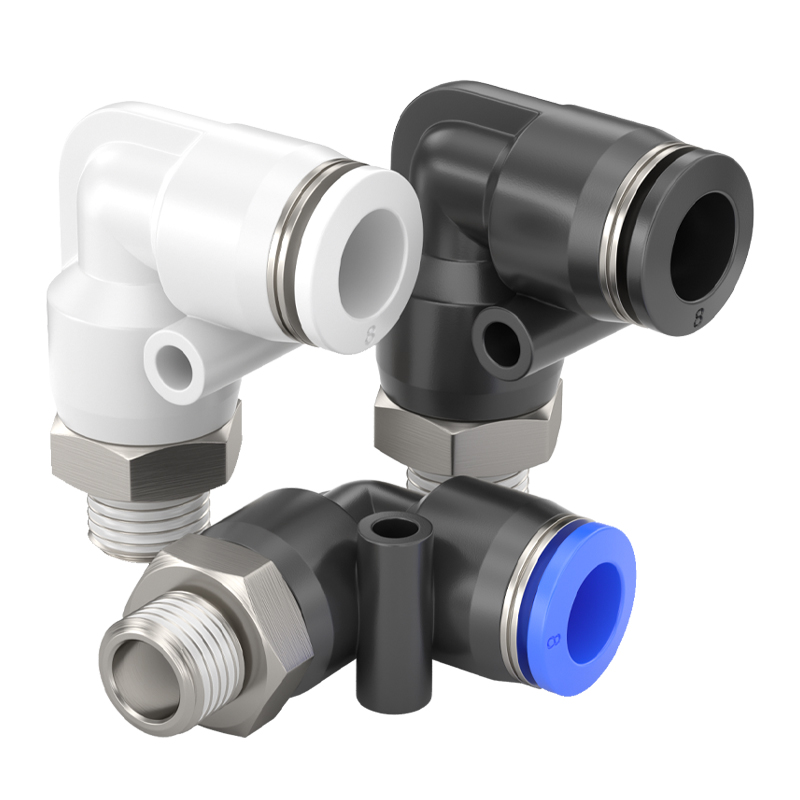

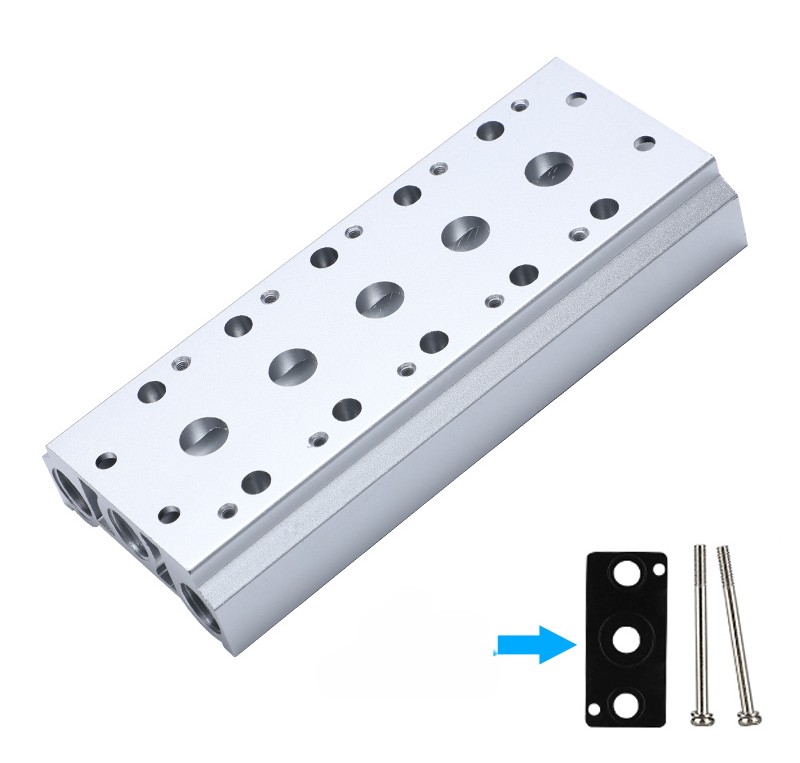

Монтаж ПК | PL фітинг | Колектор серії 4V200 | глушник баштового типу |
