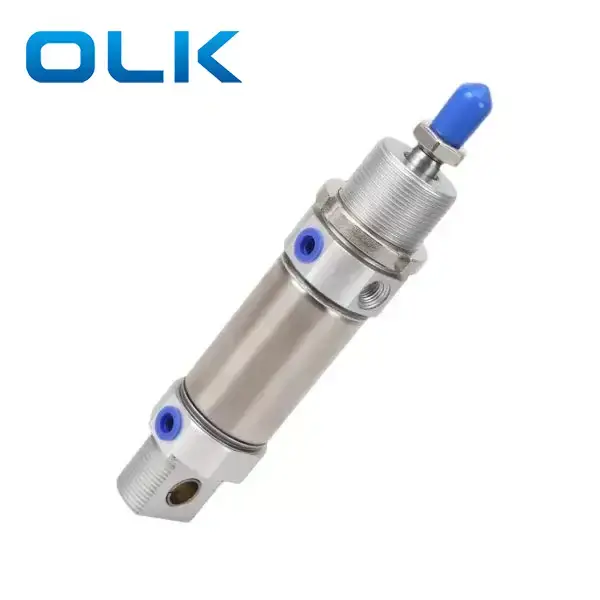

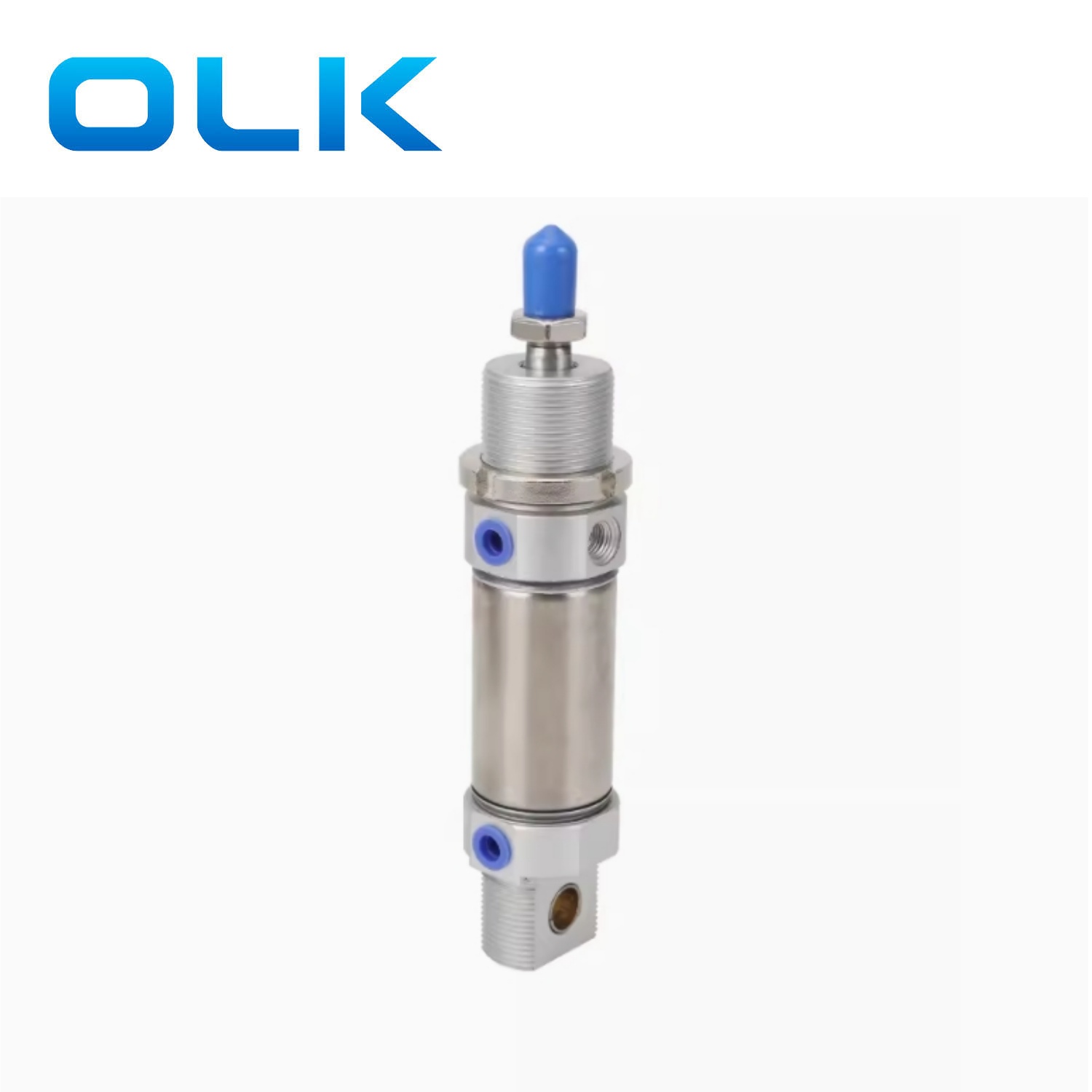

Міні-циліндри серії Ouleikai (OLK) MI виготовлені з нержавіючої сталі, що забезпечує високу міцність і стійкість до корозії, підходить для різних суворих умов. Вони доступні у двосторонньому, односторонньому натисканні та односторонньому витягуванні.
Міні-розміри отворів циліндра з нержавіючої сталі MI включають φ8, φ10, φ12, φ16, φ20, φ25, φ32 і φ40. Робочим середовищем є повітря з діапазоном робочих температур від -20 до 70°С. Компактні за розміром, вони ідеально підходять для застосувань з обмеженим простором, спрощуючи установку та обслуговування, підвищуючи ефективність виробництва та скорочуючи час простою.
1. Відповідність стандарту ISO 6432: забезпечує сумісність і стандартизацію.
2. Фіксовані передній і задній бампери: зменшує вплив зміни напрямку циліндра.
3. Різні варіанти задньої кришки: робить установку циліндра зручнішою.

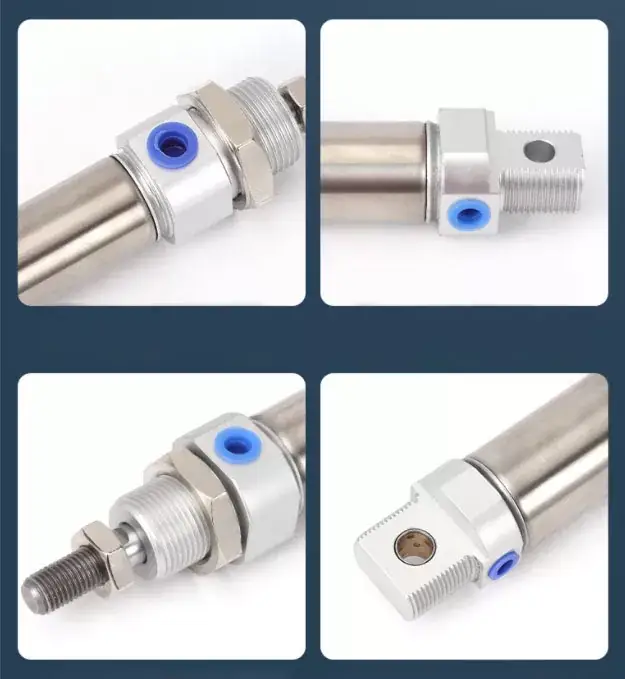

4. Надійне з’єднання: передня та задня кришки обжаті та згорнуті з корпусом із нержавіючої сталі для надійного з’єднання.

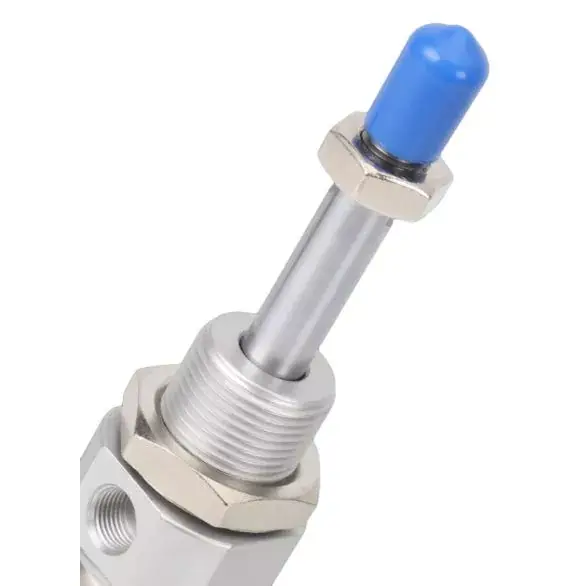

5. Стійкість до корозії: поршневий шток і корпус циліндра з нержавіючої сталі дозволяють циліндру працювати в помірно корозійних середовищах.
Міні-циліндр MI з нержавіючої сталі (серія MA MAD MAJ) символ:
| МІ | 10 | X | 40 | _ | S | _ | CA | |
| модель: | Розмір отвору | Сток | S: з магнітом | Розмір отвору задньої кришки/костюма | Монтаж | |||
| MI: міні-циліндр (подвійної дії) | CA: 8/10/12/16/20/25 | Пусто: | ||||||
| MIC: міні-циліндр (подвійної дії з подушкою) | U: 8/10/12/16/20/25/32/40 | FA | ||||||
| MSI:міні-циліндр (односторонньої дії) | R:16/20/25/32/40 | LB | ||||||
| MTI: міні-циліндр (односторонньої дії) | CM: 16/20/25/32/40 | SDB | ||||||
| TC | ||||||||
| Я | 10 | X | 40 | _ | 30 | _ | S | |
| модель: | Розмір отвору | Сток | Регульований хід | S: з магнітом | Монтаж | |||
| MID: міні-циліндр (подвійний стрижень) | 10:10 мм | Пусто: | ||||||
| ME: міні-циліндр (відрегулюйте порцію) | 20:20 мм | FA | ||||||
| MICD: міні-циліндр (подвійної дії з подушкою) | 30:30 мм | LB | ||||||
| MICJ: міні-циліндр (регульований хід з подушкою) | 40:40 мм | TC | ||||||
| 50:50 мм | ||||||||
| 75:75 мм | ||||||||
| 100:100 мм | ||||||||
|
Розмір отвору (мм) |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
|
Акторський режим |
типи введення багаторазової дії / екструзії однієї дії / одноразової дії |
|||||||
|
Робоче середовище |
Очищене повітря |
|||||||
|
Робочий тиск |
Подвійна дія |
0,1-1,0 МПа (14-145Psi) |
||||||
|
Одна діюча |
0,2-1,0 МПа (28-145Psi) |
|||||||
|
Доказ тиску |
1,5 Мпа (215 фунтів на квадратний дюйм) |
|||||||
|
Діапазон робочих температур |
'-20-70 ℃ |
|||||||
|
Використовуйте діапазон швидкості |
Подвійної дії: 30-800 Односторонньої дії: 50-800 |
|||||||
|
Режим буферизації |
Серія MIC: регульований буфер Інше: захисна накладка |
|||||||
|
Розмір порту |
M5X0,8 |
PT1/8 |
PT1/4 |
|||||

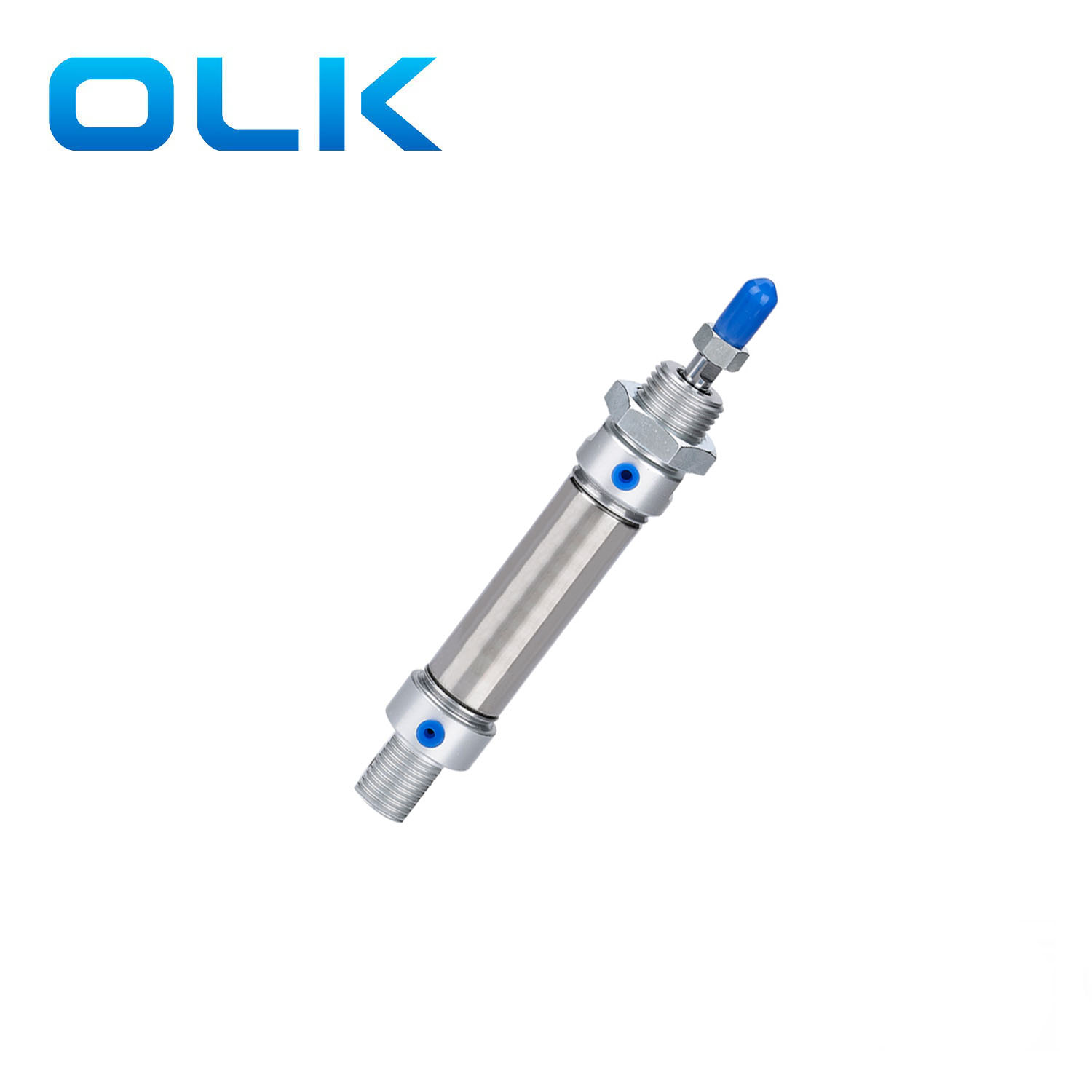

Порівняння MA проти MI Mini Cylinder:
| Модель |
Міні-циліндр MA з нержавіючої сталі
|
Міні-циліндр MI з нержавіючої сталі
|
| Діапазон ходу |
16--32 мм |
8--25 мм |
| Структура |
Компактний |
Стандартний |
| Стандартний |
Стандарт ARTAC |
ISO6432 |
| магніт | з магнітом, сумісний з магнітними датчиками |
без магніту |

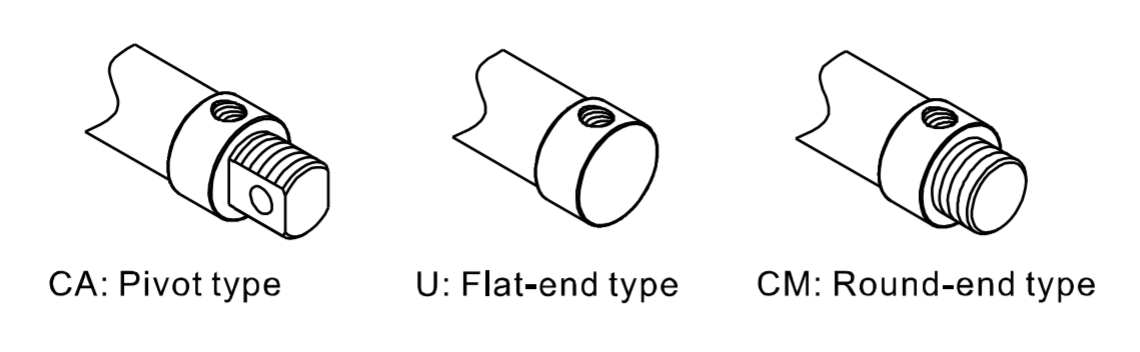

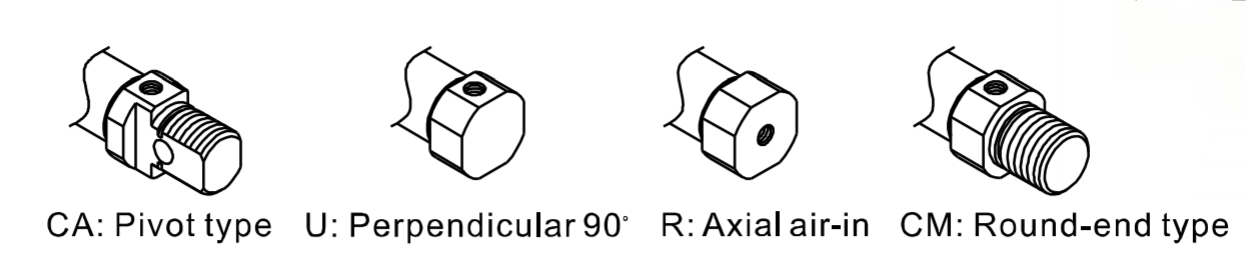

| Додаткові задні кришки |
CA,U,CM
|
CA,U,R,CM
|
|

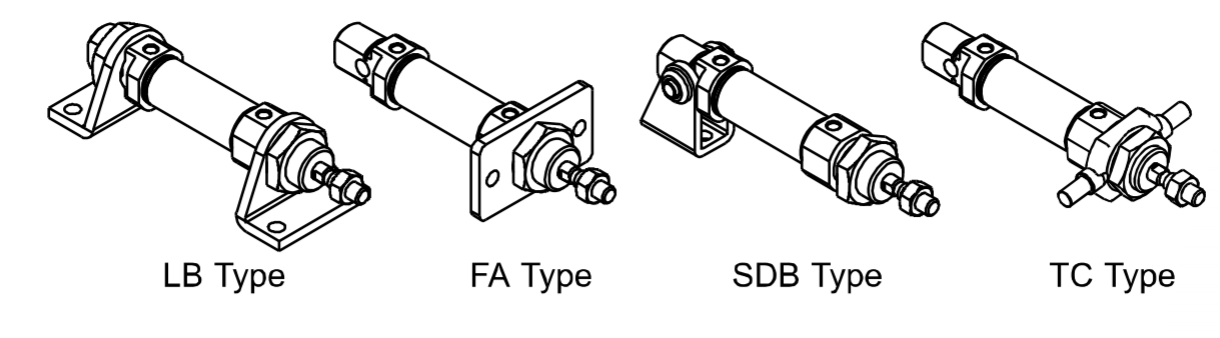

Додаткові монтажні аксесуари |
|
LB,FA,SDB,TC
|
