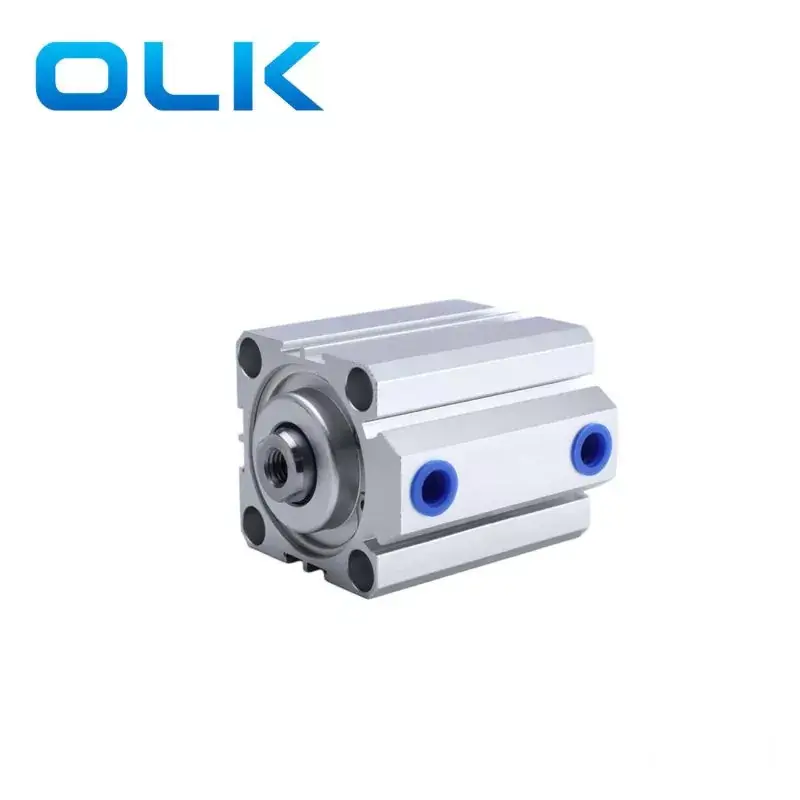

Тонкий циліндр серії OULEIKAI (OLK) SDA оснащений ультра тонкою конструкцією, що робить його придатним для застосувань з обмеженим простором, що дозволяє встановити та працювати у вузьких просторах. Незважаючи на його невеликий розмір, циліндр тонкого типу SDA демонструє відмінні показники, включаючи швидку реакцію, стабільну роботу та високоточні можливості позиціонування.
Тонкий корпус циліндра оснащений прорізами магнітного перемикача навколо нього, що робить зручним встановленням комутаторів близькості. З такими функціями, як лінійне натискання та обертання, він має сильну застосовність і може бути використаний для управління компонентами в електронних пристроях, таких як відкритий/закритий контроль приводів CD та управління передачею в обладнанні друку.
Пневматична компанія OLK виробляла ультратонкий циліндр серії SDA, який тривалий час працює без необхідності частого обслуговування або заміни.
Китай Ouleikai Pneuamtic Stable Operation SDA Series Тонкі характеристики продукту циліндрів
Символ тонкого циліндра SDA:
| Упорядкування коду: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Сдад | S | 20 | X | 30 |
|
|
|
|
| SDAJ | S | 20 | X | 30 | - | 30 | B |
|
|
Модель: |
Магніт | Розмір отвору |
|
Упокої |
|
Регульований удар |
Тип нитки |
Тип нитки |
| САМ: Тонкий циліндр (подвійний акінг) |
Порожній: без магніту |
|
|
|
|
10: 10 мм | Порожній: жіноча нитка |
Порожній: pt |
| SSA: Тонкий циліндр (одинарне акторський путс) |
S: З магнітом |
|
|
|
|
20: 20 мм |
Б: Чоловіча нитка |
T: NPT |
| STA: Тонкий циліндр (одинарне акторський пул) |
|
|
|
|
|
30: 30 мм |
Н: Немає нитки |
G: G |
| SDAD: Тонкий циліндр (подвійний стрижень) |
|
|
|
|
|
40: 40 мм |
|
|
| SDAJ: Тонкий циліндр (подвійний стрижень, що регулюється в стрижні) |
|
|
|
|
|
50: 50 мм |
|
|
1. Дотримується стандартів компанії.
2. Корпу та задня кришка циліндра, а також поршень і поршневий стрижень закріплені для компактної та надійної конструкції.
3. Циліндр проводить обробку з подальшим переробкою окислення, забезпечуючи стійкість до зносу та довговічність.
4. Поршнева печатка приймає спеціальну двосторонню герметичну структуру, компактну за розміром, з функцією зберігання масла.
5. Компактна структура ефективно економить простір встановлення.
6. Навколо корпусу циліндра надаються пази магнітного перемикача для зручної установки перемикачів близькості.
7. Для вибору доступні різні специфікації типів циліндрів.
|
Розмір отвору (мм) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Режим акторської майстерності |
Подвійний актор |
|||||||||
|
Вступ один раз на виїзд / один актор |
- |
|||||||||
|
Робочий середовище |
Очищене повітря |
|||||||||
|
Робочий тиск |
Подвійна акторська майстерність: 0,1-1,0 МПа (14-145psi) |
|||||||||
|
Одинична дія: 0,2-1,0 МПа (28-145psi) |
||||||||||
|
Доказовий тиск |
1,5 МПа (215psi) |
|||||||||
|
Діапазон робочої температури |
'-20-80 ℃ |
|||||||||
|
Діапазон робочої швидкості |
Подвійна акторська майстерність: 30-500 Одинична акторська майстерність: 50-500 |
|||||||||
|
Режим буферизації |
подушка для аварії |
|||||||||
|
Розмір порту |
M5X0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
