Через кілька тижнів клапан починає пропускати повітря.
Гумовий ущільнювач розбухає і заїдає.
При роботі з високотемпературними рідинами клапан відразу виходить з ладу.

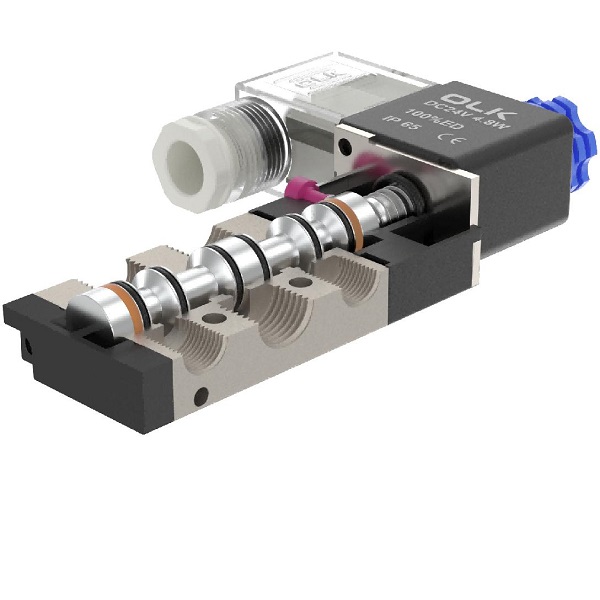

У 90% випадків якість клапана хороша, але ущільнювальний матеріал неправильний. Ущільнення є «серцем» електромагнітного клапана. Вибір правильного матеріалу може продовжити термін служби вашого обладнання на мільйони циклів.
У OLK Pneumatic ми пропонуємо п’ять основних типів ущільнювальних матеріалів для різних промислових сценаріїв. Ось ваша проста інструкція з вибору правильного.
1. NBR (нітрил-бутадієн-каучук) – найкращий вибір для повітряних систем
Найкраще підходить для: стандартного стисненого повітря, нейтральних газів, мінеральних масел.
· Температура: від -20°C до 80°C.
· Економічно ефективний
NBR є найпоширенішим матеріалом у пневматичній промисловості та автоматизації виробництва. Має чудову стійкість до масла та зносу. Оскільки більшість систем зі стисненим повітрям містять невелику кількість туману мастила, NBR є ідеальним стандартним рішенням.
Рекомендація OLK:

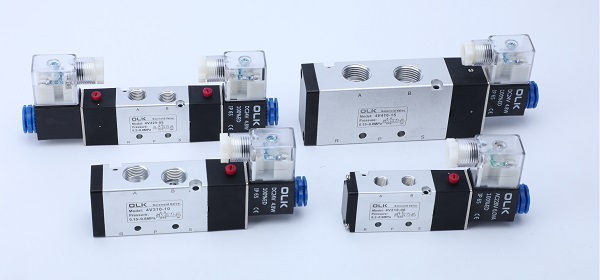

Для загального обладнання автоматизації наш стандартЕлектромагнітні клапани серії 4V110/ 4v210 / 4v310іЕлектромагнітні клапани серії 3Vоснащені високоякісними імпортними NBR ущільненнями. Вони пропонують стабільну продуктивність і тривалий життєвий цикл за рентабельною ціною.
2.HNBR - Для високотемпературного повітря та систем, багатих маслом
Найкраще підходить для: повітряних систем масляного туману, високочастотних промислових машин
· Температура: від -20°C до 80°C.
3. FKM / Viton (фторкаучук) – висока температура та хімічна стійкість
Найкраще підходить для: високих температур, хімікатів, корозійних рідин і вакуумних систем
· Температура: від -20°C до 180°C.
· Висока вартість
Якщо ваше робоче середовище дуже жарке (наприклад, поблизу машин для лиття під тиском або двигунів), стандартні ущільнювачі з NBR затвердіють і потріскаються. Вам потрібно оновити до FKM. Він коштує дорожче, але ефективно протистоїть високій температурі та агресивним хімікатам.
Рекомендація OLK:

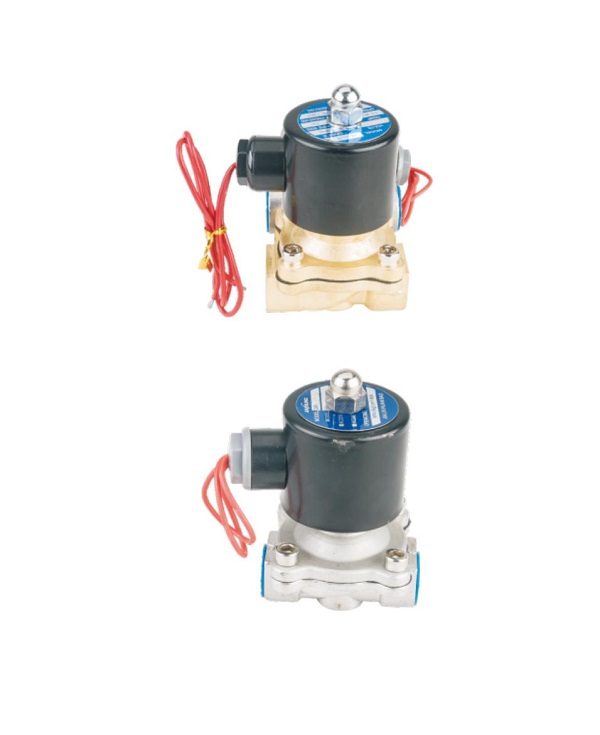

Якщо вам потрібен клапан для високотемпературного застосування, зв’яжіться з нашою командою, щоб налаштувати вашЕлектромагнітний клапан серії 2Wз ущільнювачами FKM.
4. EPDM (етиленпропілен) – експерт з гарячої води та пари
Найкраще підходить для: гарячої води, пари низького тиску, кетонів.
·Температура: від -40°C до 130°C.
·Не підходить для масла
· Хороший проти слабкої кислоти та лугу
EPDM відмінно підходить для систем водопостачання. Однак у нього є фатальна слабкість: він не сумісний з маслом. Якщо ваш повітряний компресор вводить масло в систему, ущільнювачі EPDM набухають і виходять з ладу. Тому ми рідко використовуємо EPDM для стандартних пневматичних циліндрів, але він чудово підходить для водопроводів.
5. PTFE (тефлон) – найкраще підходить для корозійних хімікатів
Найкраще підходить для: високотемпературної пари, агресивних хімікатів.
·Температура: від -200°C до 260°C.
· Чудова стійкість до корозії
Рекомендація OLK:
Для трубопроводів керування парою (текстильна чи стерилізаційна промисловість) наш пневматичний кутовий сідельний клапан таПаровий електромагнітний клапан серії 2Lвикористовуйте ущільнення з PTFE для забезпечення надійності в екстремальних умовах.
6. Металеве ущільнення — для екстремально високих температур і високого тиску
Найкраще для: повітря високого тиску, ливарних машин
·Температура: до 350°C.
Короткий посібник із вибору
| матеріал | Діапазон температур | Стійкість до масла | Хімічна стійкість | Додатки |
| NBR | від –20°C до 80°C | ★★★ | ★ | Стандартні повітряні системи |
| EPDM | від –30°C до 120°C | ★ | ★★★ | Гаряча вода, пара |
| FKM | від –20°C до 200°C | ★★★★ | ★★★★ | Хімічний газ, вакуум |
| PTFE | До 250°C | ★★ | ★★★★★ | Сильна кислота, луг |
| HNBR | від –20°C до 150°C | ★★★★ | ★★ | Високочастотне маслянисте повітря |
| Металева печатка | До 350°C | ★★ | ★★ | Пара, високий тиск |
Як правильно вибрати матеріал пломби?-- Вибір правильного ущільнювача заощадить ваші гроші та час на обслуговування.
Потрібен стандартний клапан для повітряних балонів? Дотримуйтесь NBR.
Робота з гарячими рідинами чи хімікатами? Оновлення до FKM.
Для корозійних хімікатів? Перейдіть на PTFE.
Для екстремальної пари та високого тиску? Металева печатка
Все ще не знаєте, який вибрати?
Зв’яжіться з OLK Pneumatic сьогодні. Наші інженери допоможуть вам підібрати ідеальний клапан для вашого проекту.

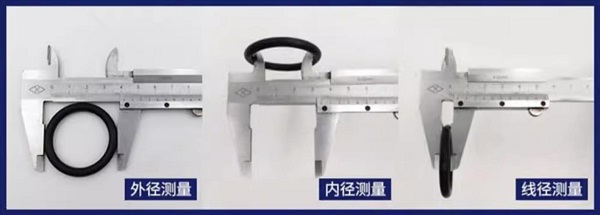

Специфікація:Зовнішній діаметр * Внутрішній діаметр * Поперечний переріз (Одиниці: мм)

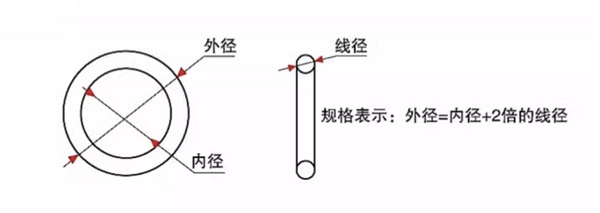

Правило специфікації:Зовнішній діаметр = внутрішній діаметр + 2 × поперечний переріз (одиниця: мм)
Основне правило для ущільнювальних кілець:Зовнішній діаметр × поперечний переріз (діаметр розрізу)
Для ущільнювальних прокладок:Зовнішній діаметр × Внутрішній діаметр × Товщина (грубий/дрібний, одиниці: мм)
Навіть якщо ми вибираємо правильний ущільнювальний матеріал, ущільнення все одно може пошкодитися під час фактичної експлуатації.
У традиційній китайській медицині лікарі використовують «дивись, слухай, запитуй і відчувай», щоб знайти причину хвороби.
Подібним чином у пневматичних системах ми також можемо діагностувати пошкодження ущільнення, виконавши три кроки:
Спостерігайте за феноменом несправності → Проаналізуйте першопричину → Застосуйте правильне рішення
У таблиці нижче пояснюються найпоширеніші несправності ущільнень у пневматичних системах, їх можливі причини та рекомендовані дії для вирішення проблеми.
Це допомагає користувачам швидко виявити проблему та вибрати правильні заходи для її усунення, щоб забезпечити безпечну та ефективну роботу клапана.
| Феномен відмови | Причина несправності | Коригувальні дії |
| Екструзія | Занадто високий тиск | Уникайте надмірного тиску |
| Надмірний кліренс | Переробити кліренс | |
| Невідповідність канавок | Переробити паз | |
| Поганий стан установки | Перевстановіть належним чином | |
| Старіння | Температура занадто висока | Замініть кращим ущільнювальним матеріалом |
| Затвердіння при низькій температурі | Замініть кращим ущільнювальним матеріалом | |
| Природне старіння | Замінити | |
| Скручування (порушення спіралі) | Бічне навантаження | Зняти бічне навантаження |
| Пошкодження поверхні | Стирання | Перевірте якість повітря, якість ущільнення та обробку поверхні |
| Погане змащення | Визначте причину та покращте змащення | |
| Набряк | Несумісний з мастилом | Замініть мастило або матеріал ущільнення |
| Адгезія / Деформація | 1. Надмірний тиск | Перевірте умови експлуатації, монтажний розмір, спосіб і матеріал ущільнення |
| 2. Погана мастило | — (застосовується та сама коригувальна дія) | |
| 3. Неправильний монтаж | — (застосовується та сама коригувальна дія) |
