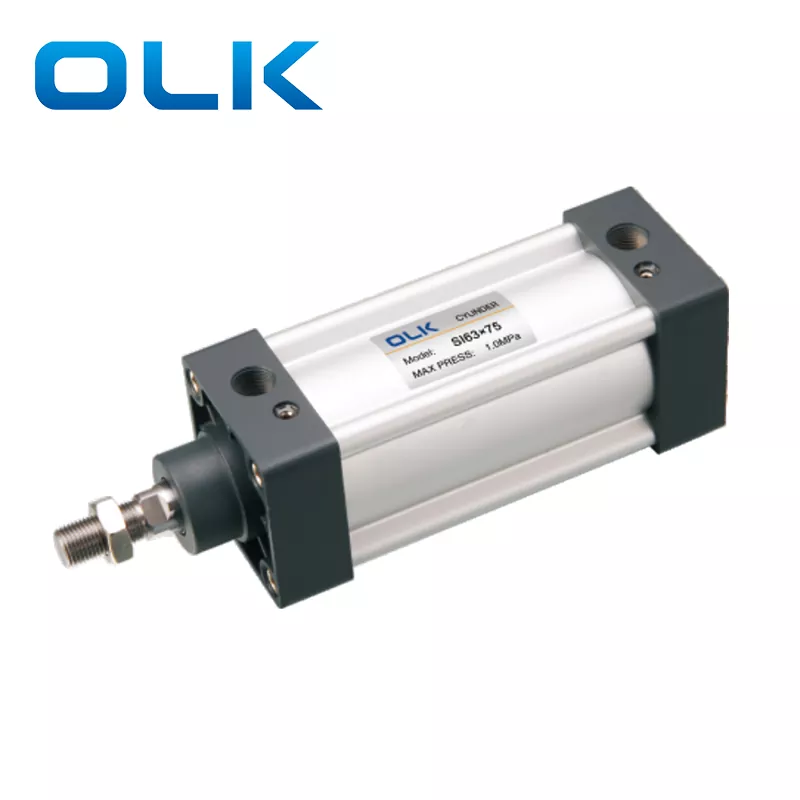

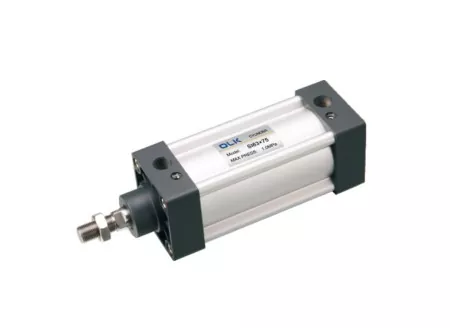

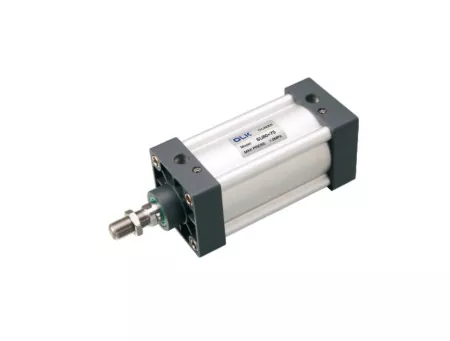

Стандартний пневматичний циліндр ISO15552 серії SI доступний у трьох типах: стандартний подвійної дії, подвійний шток SID подвійної дії та подвійний шток подвійної дії SIJ з регульованим ходом. Вони відповідають стандарту ISO 15552, що означає, що їх монтажні розміри перевищуютьПневмоциліндри СУоднакового розміру. Стаціонарні аксесуари не є взаємозамінними та сумісні лише зі специфікаціями ISO 15552 (раніше ISO 6431).
Внутрішні структурні відмінності (не видно ззовні)
2. Поршневе ущільнення складається з 2 Y-подібних односторонніх ущільнень, які мають функцію компенсації, тривалий термін служби та низький тиск запуску,
3. Алюмінієва труба у формі 米 без тяги має гарну стійкість до корозії;
4. Регулювання буфера циліндра є гладким і стійким:
5. Циліндри та аксесуари для встановлення з кількома специфікаціями є необов’язковими.

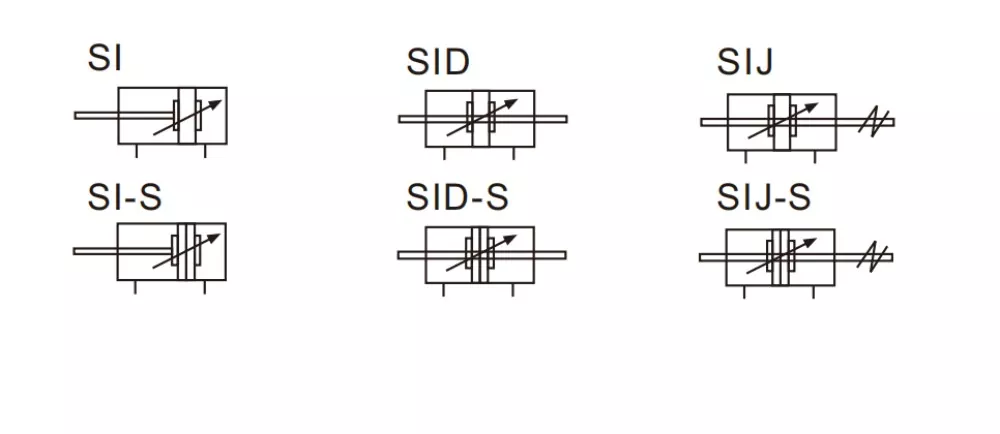

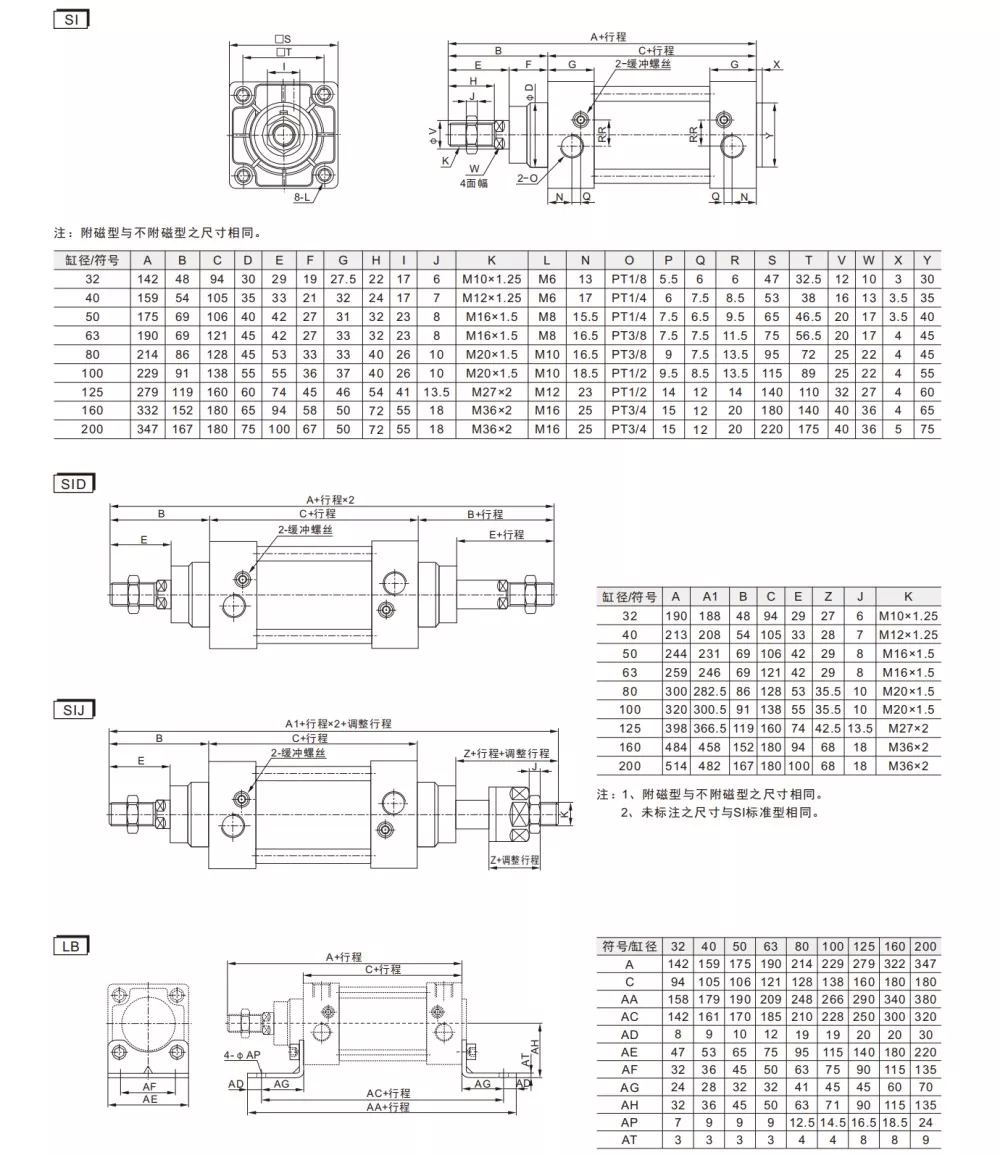

Стандартний символ пневматичного циліндра серії SI ISO15552:
|
Код замовлення |
|
|||||||||
|
І |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
PT1/2 |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Модель |
Розмір отвору |
Матеріал прутка |
|
інсульт |
|
Регульований хід |
магніт |
Тип монтажу |
Ущільнювальний матеріал |
Тип нитки |
|
SI: подвійної дії |
|
Заготовка: середньовуглецева сталь |
|
|
|
10:10 мм |
Бланк: без магніту |
|
Бланк: ТПУ |
Пусто: PT（55°） |
|
SID: подвійний стрижневий тип |
|
A: SUS420J2 |
|
|
|
20:20 мм |
S: з магнітом |
магніт |
G:G（55°） |
|
|
SIJ: регульований тип ходу |
|
B:SUS304 |
|
|
|
30:30 мм |
|
N:NBR |
T:NPT (60°) |
|
|
Розмір отвору (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Акторський режим |
Подвійна дія |
|||||||||
|
Робоче середовище |
Очищене повітря |
|||||||||
|
Фіксована форма |
І |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
PT1/2 |
||||||||||
|
Робочий тиск |
0,1-1,0 МПа (14-145Psi) |
|||||||||
|
Доказ тиску |
1,5 Мпа (215 фунтів на квадратний дюйм) |
|||||||||
|
Діапазон робочих температур |
'-20-80 ℃ |
|||||||||
|
Використовуйте діапазон швидкості |
30-800 |
30-500 |
||||||||
|
Режим буферизації |
Регульований буфер |
|||||||||
|
Буферна відстань (мм) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Розмір порту |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Пневматичні циліндри SI проти SU: ключові відмінності та порівняння специфікацій
|
модель: |
Вони є
|
Вони є
|
|
Стандартний |
Циліндр серії SU : JIS / AirTac |
Циліндр серії SI: ISO1552 (ISO6431) |
|
Застосовані країни/регіони |
В основному використовується в азіатському обладнанні (особливо в системному обладнанні Тайваню та Японії) |
В основному використовується в європейському та американському обладнанні, автоматизованих виробничих лініях |
|
монтажний розмір |
Компактний |
Більший |
|
Розмір отвору |
32-400 |
32-200 |
|
Стаціонарні аксесуари |
Аксесуари сумісні зПневматичні серії SC |
Серія ISO6431 (DNC, SI, SAI, SE) Розширення внутрішніх посилань для продуктів |
|
Внутрішні структурні відмінності (не видно ззовні) |
Розміри торцевої кришки (положення монтажних отворів, розмір головки циліндра, розмір хвостової частини циліндра) Довжина різьби поршневого штока Структура внутрішньої канавки профілю циліндра Відмінності між європейськими та японськими стандартними монтажними отворами Пневматичний циліндр SU та повітряний циліндр SI Не можна замінити, а аксесуари (CA /Кронштейни для ніг CB,FA-фланці,ТЦ-М, головки суглобів) несумісні |
|
Якої марки можна замінити циліндри SI?
Циліндри SI можуть замінити циліндри серії SI AIRTAC. Однак зауважте, що компанія AIRTAC припинила випуск серії SI. Їхня нова модель на заміну називається пневматичним циліндром серії SAI, який має ту саму функцію та ті самі монтажні розміри.
Які відмінності між новою серією SAI і старою серією стандартного повітряного циліндра серії SI?
Нові циліндри SAI мають зовнішні канавки для встановлення датчика, що робить монтаж датчика швидким і зручним.
До якого типу циліндрів відноситься СІ?
СІ — стандартний повітряний балон.
