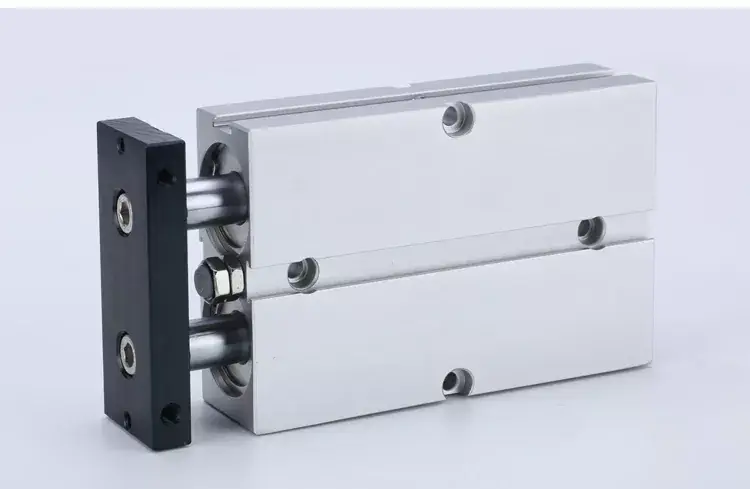

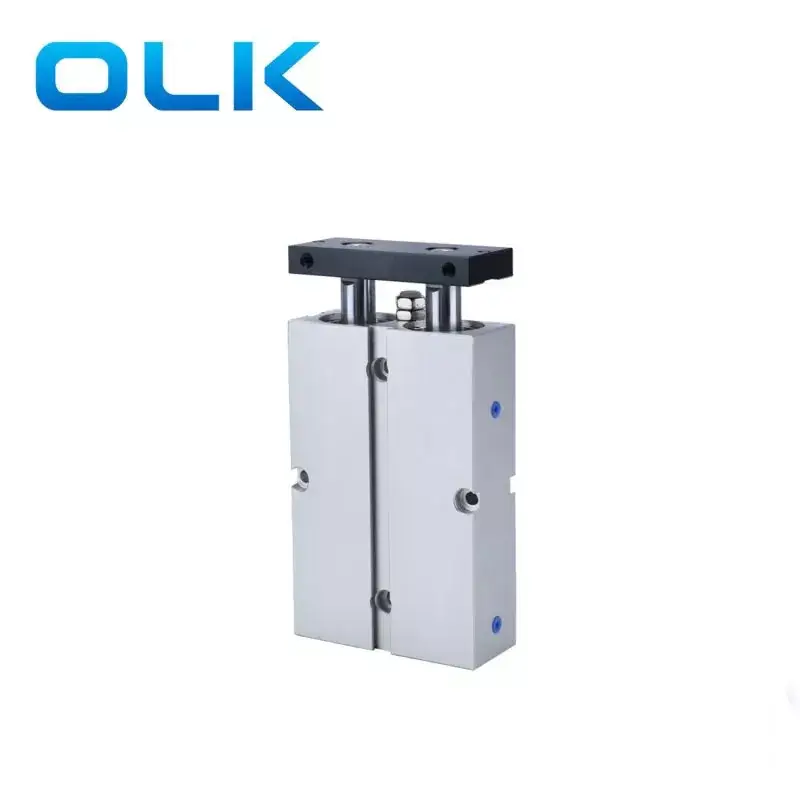

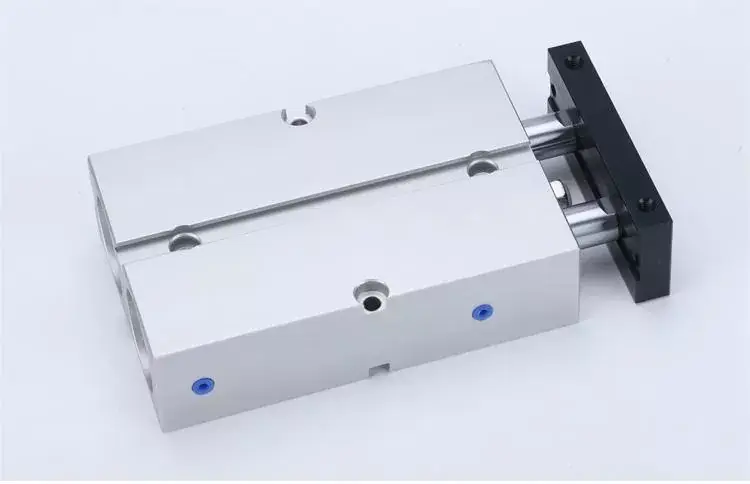

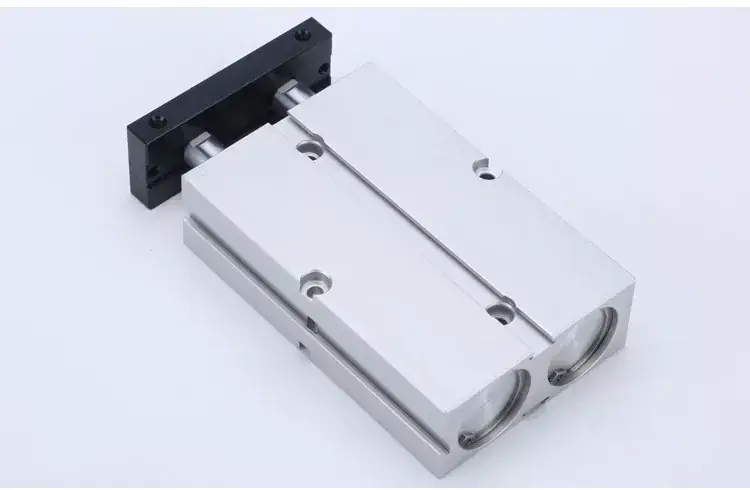

Наша фабрика спеціалізується на виготовленні циліндра подвійної осі серії TN. Ласкаво просимо на придбання серії TN Dual Axis циліндр у OLK. Кожен запит від клієнтів відповідає протягом 24 годин. Циліндр подвійної осі Ouleikai (OLK) TN дозволяє одночасно керувати декількома осейами, полегшити складні шляхи руху та багатосвісові спільні роботи.
Порівняно з використанням декількох одноісних циліндрів окремо, циліндр з подвійною віссю Tn циліндр не множинні осей, з вбудованою космічною формою вбудованої форми корпусу, яка є більш компактною.
Пневматичні постачальники OLK з вдосконаленою конструкцією та оптимізованими алгоритмами управління, він досягає ефективного використання енергії та енергозберігаючих ефектів, зменшуючи споживання енергії та експлуатаційні витрати.
Фіксована панель циліндра з подвійною віссю TN має монтажні отвори з трьох сторін, полегшуючи багатопозиційне навантаження. Це забезпечує точне синхронне управління декількома осями, забезпечуючи синхронний рух кожної осі у складних шляхах руху.
1. Дотримується стандартів компанії.
2. Вбудована установка кузова для економії простору.
3. Володіє певною стійкістю до згинання та кручення, здатною витримати бічні навантаження.

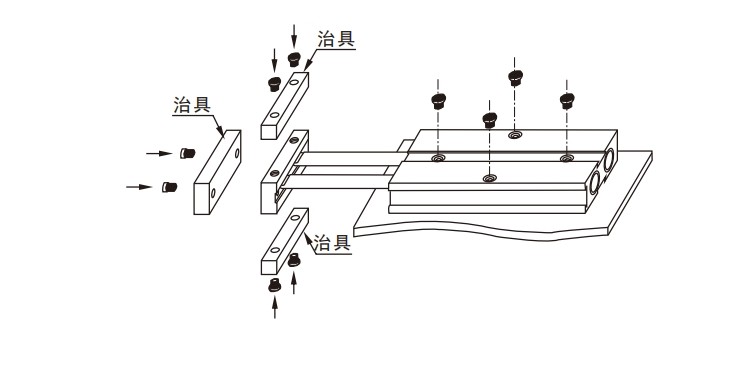

4. Кріплення отворів з трьох боків фіксованої пластини полегшують багатопозиційне кріплення.
5. Регульований прокладка зіткнення передньої частини на корпусі дозволяє регулювати спокій циліндра та полегшення впливу.
6. Ця серія циліндрів стандартно оснащена магнітними кріпленнями, з доступними не магнітними варіантами.
|
Розмір отвору (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Режим акторської майстерності |
Подвійний актор |
|||||
|
Робочий середовище |
Очищене повітря |
|||||
|
Робочий тиск |
0,1-1,0 МПа (14-145psi) |
|||||
|
Доказовий тиск |
1,5 МПа (215psi) |
|||||
|
Діапазон робочої температури |
'-20-70 ℃ |
|||||
|
Діапазон робочої швидкості |
30-500 |
|||||
|
Режим буферизації |
подушка для аварії |
|||||
|
Нерозумна точність |
± 0,4 |
± 0,3 |
||||
|
Розмір порту |
M5 x 0,8 |
PT1/8 |
||||
Точність, що не обертається, відноситься до кута, який нерухома пластина циліндра може обертатися, коли циліндр знаходиться у повністю втягнутий стані.
Доступні типи потоків поглинання - це NPT та G.
PS: Весь циліндр подвійної осі TN з магнітами.
Серія циліндрів з подвійною віссю TN:
|
Упорядкування коду |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Модель |
|
Розмір отвору |
|
інсульт |
|
Магніт |
|
Нитка |
|
TN: подвійний циліндр (подвійний актор), повна серія з магнітом |
|
|
|
|
|
S: З магнітом |
|
Порожній: нитка Pt |
|
|
|
|
|
|
|
|
|
T: Нитка NPT |
|
|
|
|
|
|
|
|
|
G: G Thread |
Серія TN Dual Axis Циліндр Стандартна специфікація:
|
Розмір отвору (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Режим акторської майстерності |
Подвійний актор |
|||||
|
Робочий середовище |
Очищене повітря |
|||||
|
Робочий тиск |
0,1-1,0 МПа (14-145psi) |
|||||
|
Доказовий тиск |
1,5 МПа (215psi) |
|||||
|
Діапазон робочої температури |
'-20-70 ℃ |
|||||
|
Діапазон робочої швидкості |
30-500 |
|||||
|
Режим буферизації |
подушка для аварії |
|||||
|
Нерозумна точність |
± 0,4 |
± 0,3 |
||||
|
Розмір порту |
M5 x 0,8 |
PT1/8 |
|
|||
Точність, що не обертається, відноситься до кута, який нерухома пластина циліндра може обертатися, коли циліндр знаходиться у повністю втягнутий стані.
Доступні типи потоків поглинання - це NPT та G.
PS: Циліндр подвійної осі серії Alltn з магнітами.
|
отвір (мм) |
Діаметр поршня (мм) |
Акторський тип |
Ефективна площа (мм²) |
Тиск повітря (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Подвійний актор |
Штовхнути |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Штовхнути |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Подвійний актор |
Штовхнути |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Штовхнути |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Подвійний актор |
Штовхнути |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Штовхнути |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Подвійний актор |
Штовхнути |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Штовхнути |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Подвійний актор |
Штовхнути |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Штовхнути |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Подвійний актор |
Штовхнути |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Штовхнути |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
