Xq Швидкий випускний клапан

Olk xq Швидкий випускний клапан - це клапан, який автоматично вичерпує газ, що піддається тиску з виходу, коли тиск на вході падає до певного значення. Коли на вході є тиск повітря, серцевина клапана (одностороннє ущільнювальне кільце або діафрагма) відкривається, закривши вихлопний порт і виходить з виходу. Коли вхід спорожняється, тиск на виході підштовхує серцевину клапана, щоб ущільнити вхід, а випускний газ швидко вичерпається через вихлопний порт. Xq Швидкий випускний клапан пропонує п'ять варіантів розміру з'єднання: M5, G1/8, G1/4, G3/8 та G1/2.

Застосування та запобіжні заходи для xq швидкого витяжного клапана:

XQ Швидкий випускний клапан використовується в ситуаціях, коли пневматичні компоненти та пристрої повинні швидко вичерпати. Якщо встановлено між циліндром та спрямованим клапаном, циліндр витягується безпосередньо через швидкий випускний клапан XQ замість спрямованого клапана, значно збільшуючи швидкість руху циліндра. Цей ефект особливо помітний, коли трубопровід між циліндром і клапаном довгий. Якщо витяжний порт спрямованого клапана великий, а з'єднувальна труба між циліндром і клапаном коротка, встановлення швидкого випускного клапана непотрібна.

Щоб досягти швидкого вихлопу, тиск на швидкому вході витяжного клапана повинен бути швидко спорожнений, тому випускний прохід на вході (між спрямованим клапаном та швидким випускним клапаном) повинен бути безперешкодно.

Переконайтесь, що циліндр має достатню здатність подушки при використанні xq швидкого випускного клапана.

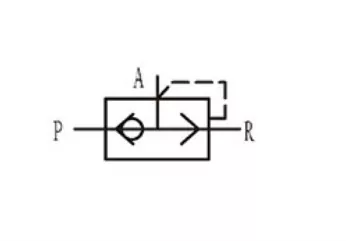

Символ xq швидкого випуску клапана

Xq Швидкий випускний клапан Загальні параметри
