5/2-ходовий механічний кнопковий клапан серії AIRTAC TYPE M5, виготовлений компанією OLK pneumatic. Механічний клапан M5 являє собою ковзну конструкцію колони. Випускні отвори розташовані на корпусі клапана. Кнопковий клапан M5 полегшить установку глушника для зменшення шуму та забруднення. 5-ходовий механічний кнопковий регулюючий клапан серії M5, тоді як M5-210 пропонує інтерфейсні різьби G1/8 і G1/4.
символ:
Код замовлення
M5
PM
210
06
R
Тип кнопки
Код
РОЗМІР ПОРТА
Колір кнопки
Тип M5:M
B: Базовий тип (M5B)
Серія 110:110 одноконтрольна
100:06:G/18
PL:ЧЕРВОНИЙ
C: Тип довгої ручки (M5C)
Серія 210:210 єдиний контроль
200:06:G1/8
PP/PF/PM/HS: ЧЕРВОНИЙ, ЗЕЛЕНИЙ, ЧОРНИЙ
D: тип короткої ручки (M5D)
200:08G1/4
R: роликовий важіль (M5R)
L: односпрямований роликовий важіль (M5L)
Y:Тип коромисла (M5Y)
PM: Тип кнопки з головою гриба (M5PM)
PP: Тип кнопки з піднятою головкою (M5PP)
PF: кнопковий тип із плоскою головкою (M5PF)
PL: Тип ударної кнопки аварійної зупинки (M5PL)
HS: тип селектора (M5HS)

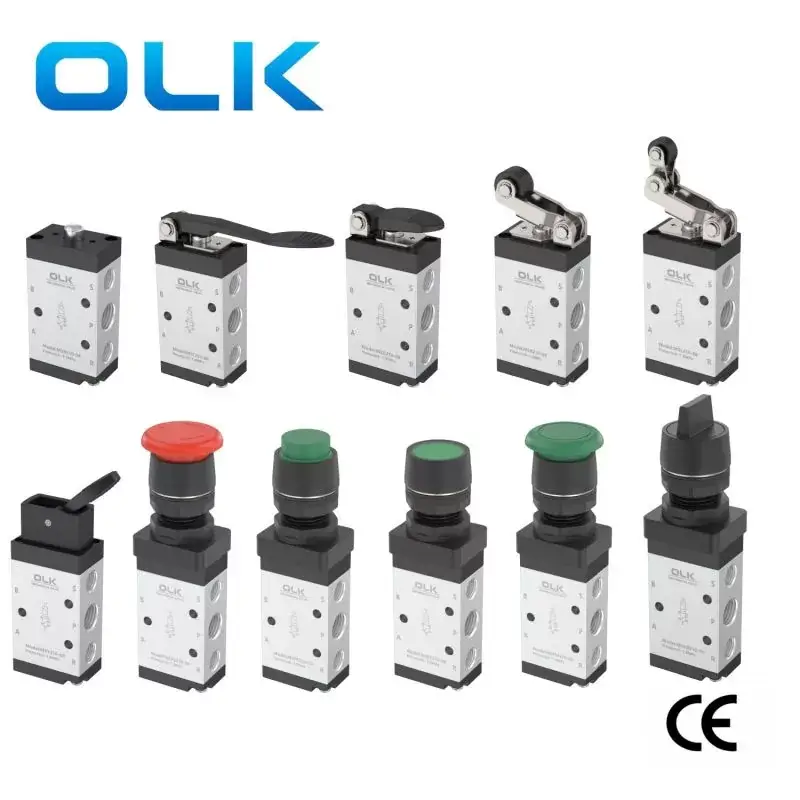

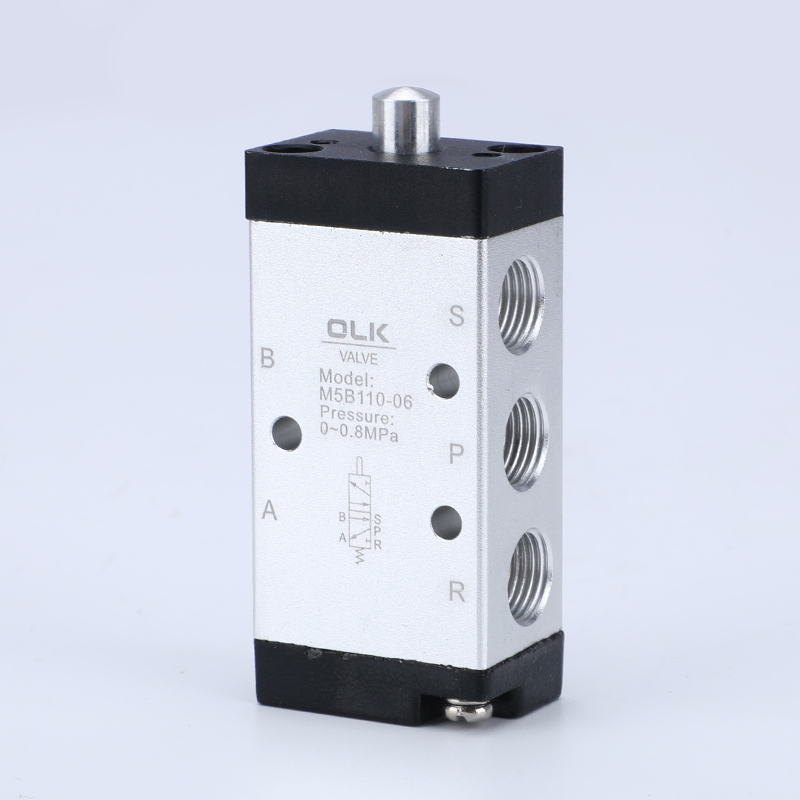

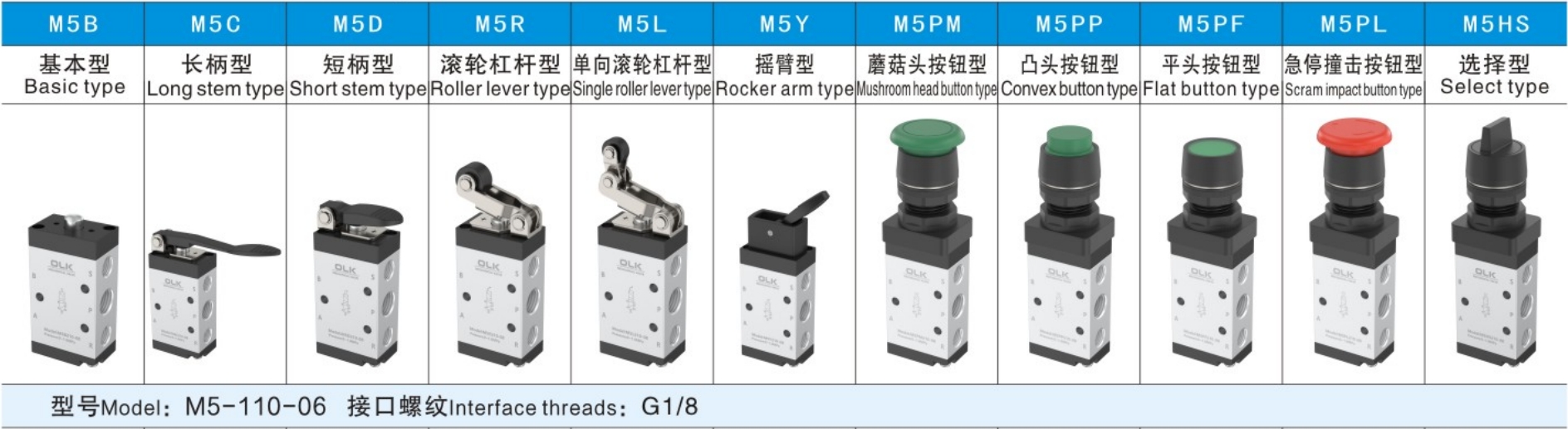

- Базовий тип (M5B)
- Тип довгої ручки (M5C)

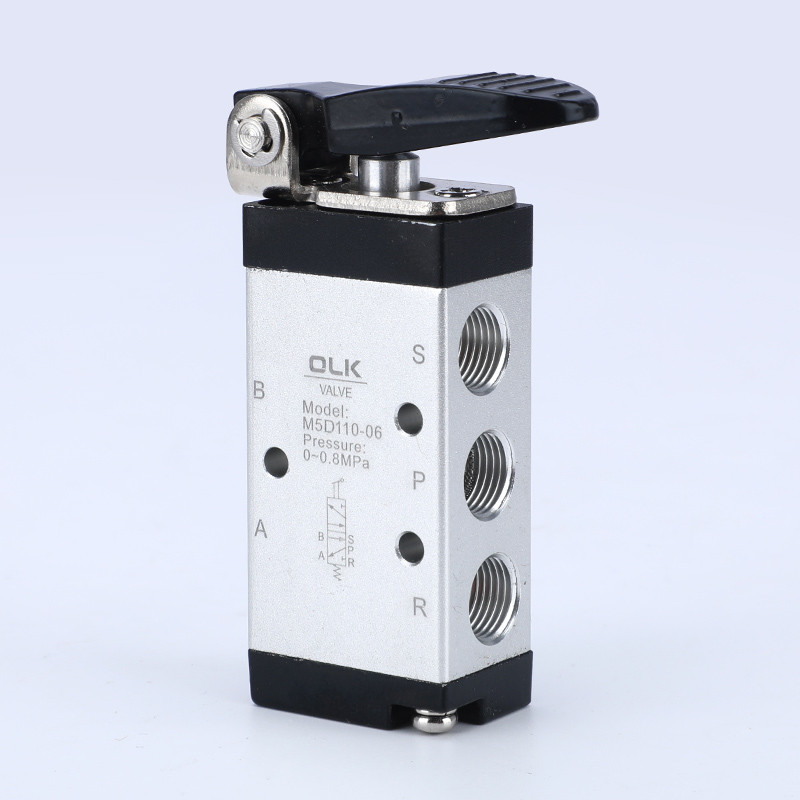

- Тип короткої ручки (M5D)
- Тип роликового важеля (M5R)

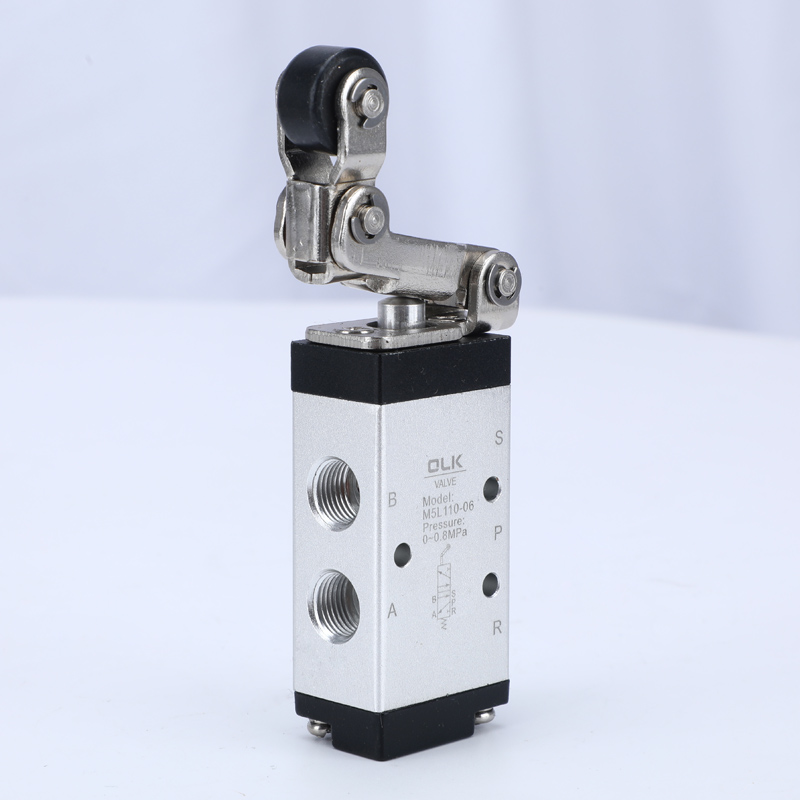

- Односпрямований роликовий важіль (M5L)

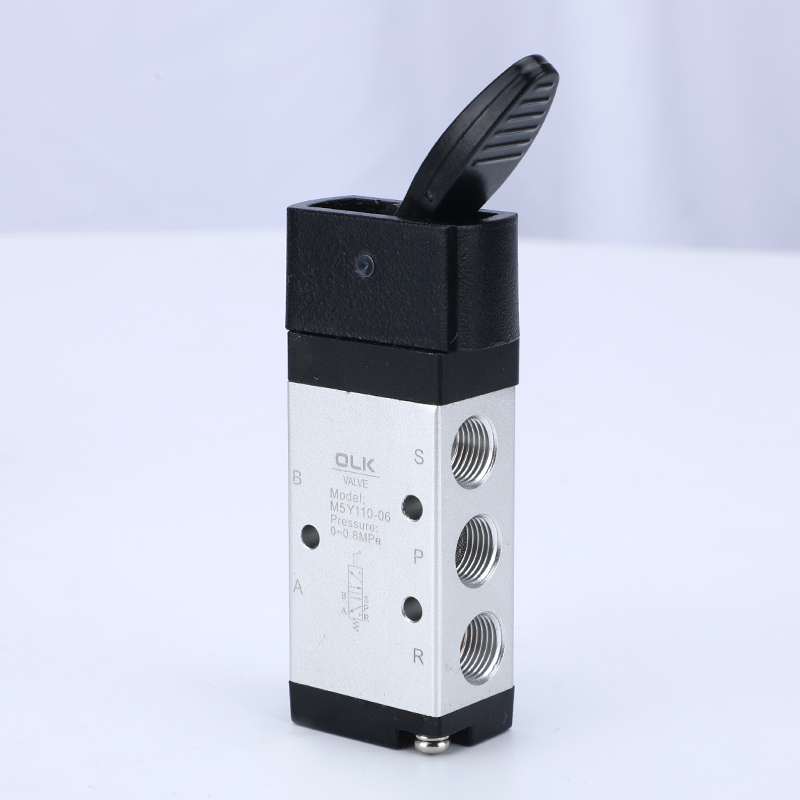

- Тип коромисла (M5Y)

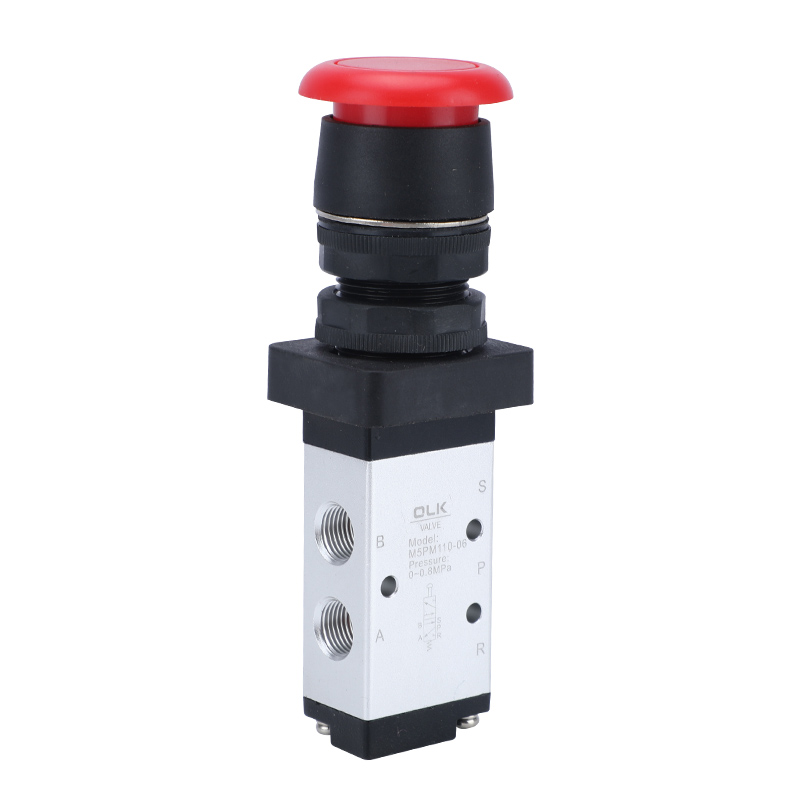

- Тип кнопки в формі гриба (M5PM)
- Тип кнопки з піднятою головкою (M5PP)
- Тип кнопки з плоскою головкою (M5PF)
- Тип кнопки аварійної зупинки (M5PL)
- Тип селектора (M5HS)
Для типів PM, PP і PF є три кольори кнопок на вибір: червоний, зелений і чорний.
1. Вихлопні отвори розташовані на корпусі, полегшуючи встановлення глушників для зменшення шуму та забруднення.
2. Серії M5B, M5R, M5L потребують зовнішніх сил для перемикання, що забезпечуються зовнішніми механізмами, придатними для визначення положення або перемикачів ходу.
3. Серії M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS керуються вручну за допомогою різних структурних контрольних головок для зручності в різних умовах.

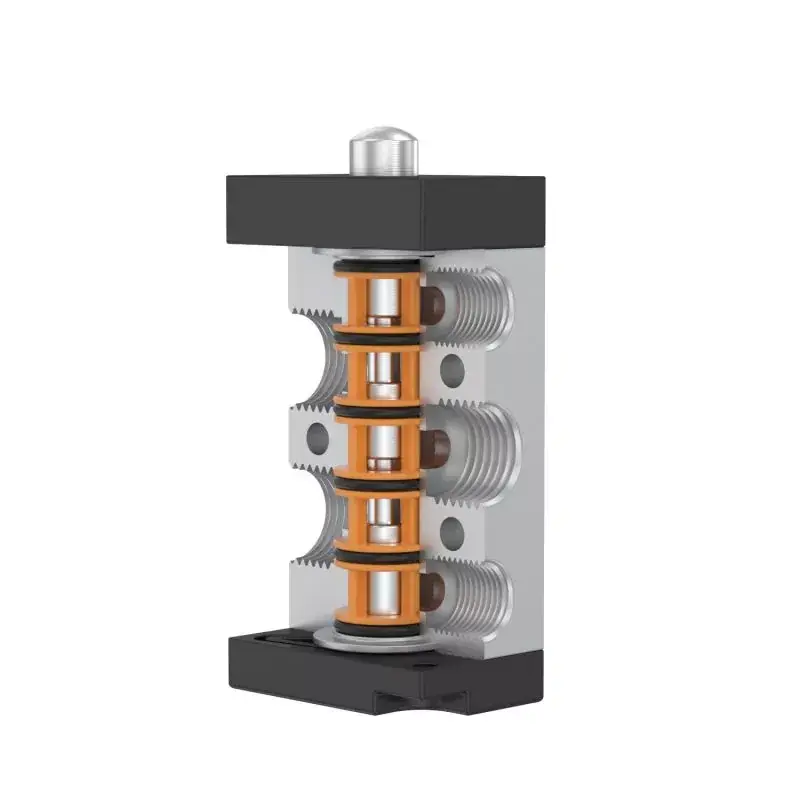

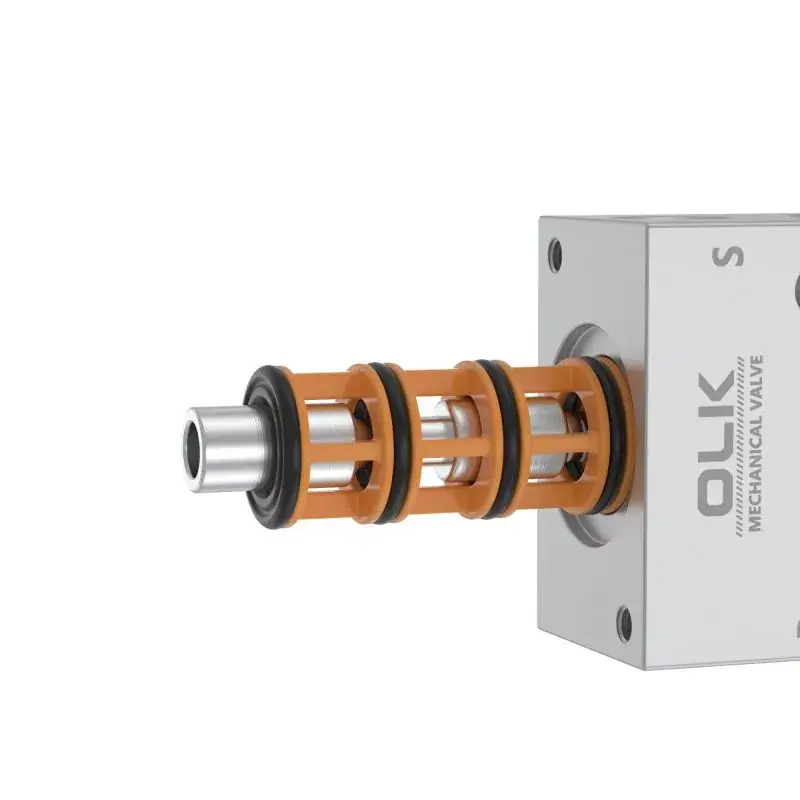

4. Конструкція ковзної колони, сила керування не залежить від робочого тиску (тобто немає ефекту зворотного тиску), ущільнення внутрішнього кільця для гарного ущільнення, гнучке перемикання.
5. Немає необхідності змащувати маслом.
6. Багатопозиційні установки для зручного використання.
7. Керуючі головки серії M5C, M5D, M5Y, M5R, M5L виготовлені з металу, що забезпечує тривалий термін служби та більшу надійність і стабільність.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Зовнішня прямої дії |
|
Діаметр порту |
05:M5,06:G1/8,08:G1/4 |
|
кількість позицій |
2 позиція 5 спосіб |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0~1,0(~145) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Площа поперечного перерізу мм² (значення CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Матеріал корпусу |
алюмінієвий сплав |
Запобіжні заходи
1) Частина управління виготовлена з інженерного пластику, і допускається лише ручне керування. Не використовуйте металевий удар для перемикання клапана.
2) Серії M5B, M5C, M5D, M5PM, M5PF і M5PP автоматично скидаються. Ручні клапани M5Y, M5HS і M5PL скидаються вручну. Після натискання M5PL у положення скарбу необхідно повернути поворотну ручку для скидання.
3) Зверніть увагу на зворотний хід. Коли будь-яка зовнішня сила викликає реверс клапана, базовий реверсивний хід не повинен перевищувати діапазон реверсивного ходу, вказаний у таблиці контрольного ходу, інакше це призведе до пошкодження корпусу клапана.
4) Односторонній роликовий клапан M5L може перемикатися лише в одному напрямку (удар справа наліво). Неприпустимий удар в іншу сторону (вигнутий зліва направо).
5) Комбінацію контрольної головки можна замовити окремо.
