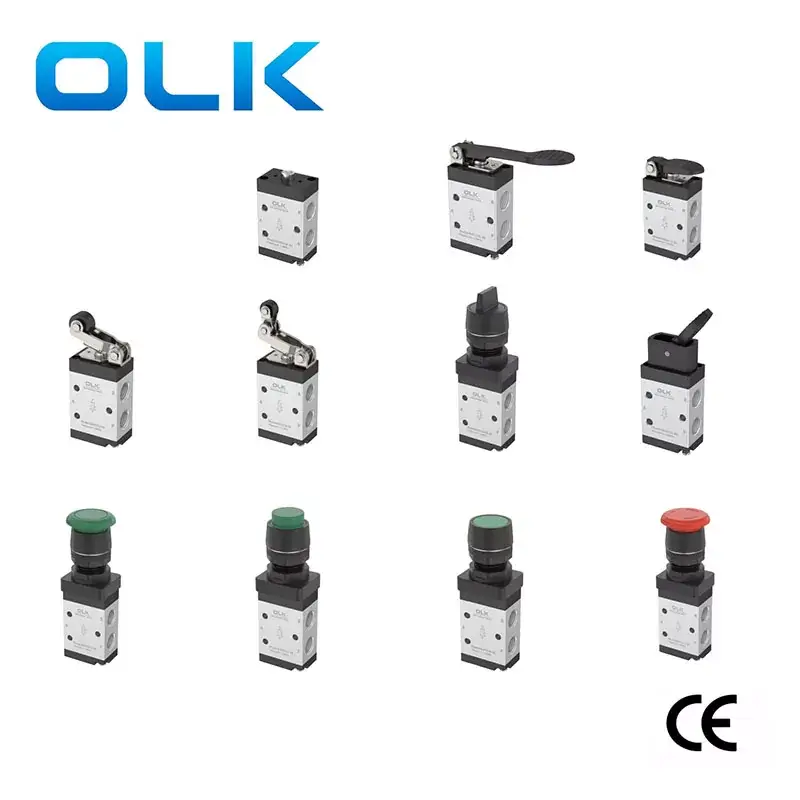

3/2-ходовий механічний клапан airtac серії ouleikai M3 має 2 робочі стани та 3 шляхи вибору. Механічний клапан M3 підходить для різних сценаріїв пневматичного керування. Поршнева конструкція механічного клапана M3 не залежить від робочого тиску. стабільний, надійний і міцний, підходить для тривалого стабільного робочого середовища, такого як пневматичне керування на автоматизованих виробничих лініях, таких як складальні та пакувальні лінії.
Символ:
Код замовлення
M3
PM
210
06
R
СЕРІЯ
Тип кнопки
код
РОЗМІР ПОРТА
Колір кнопки
M3: Mсерія 2 положення 3 шлях

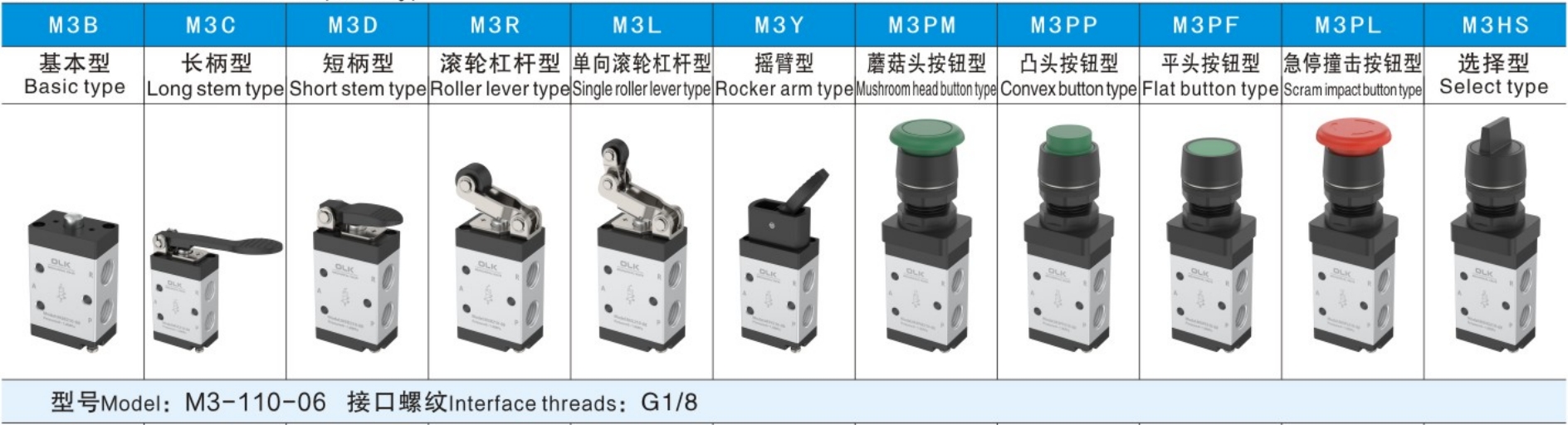

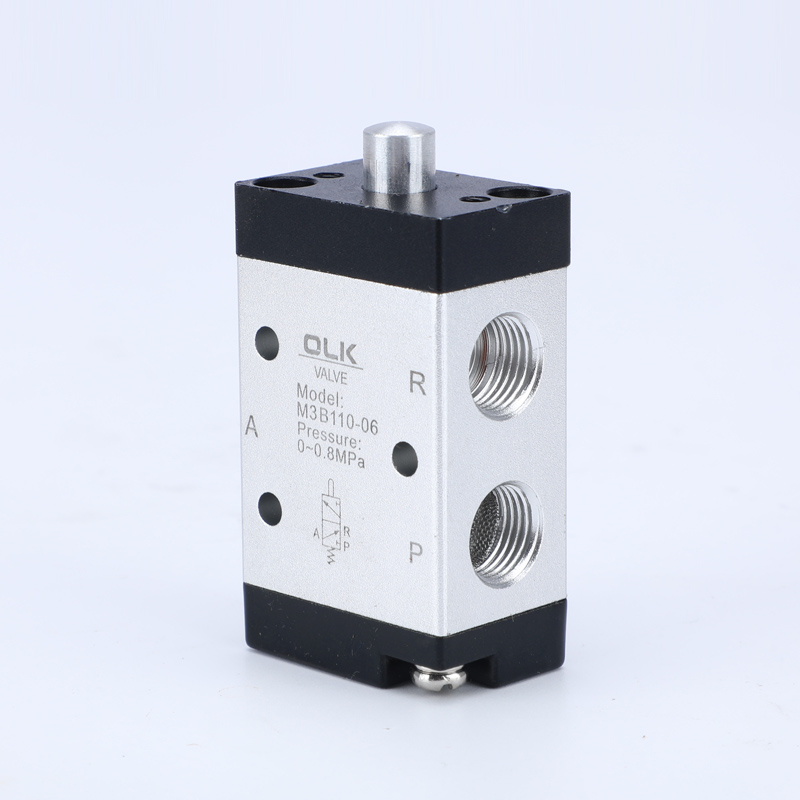

B: Базовий тип (M3B)
Серія 110:110 одноконтрольна
100:06:G1/8
PL:ЧЕРВОНИЙ

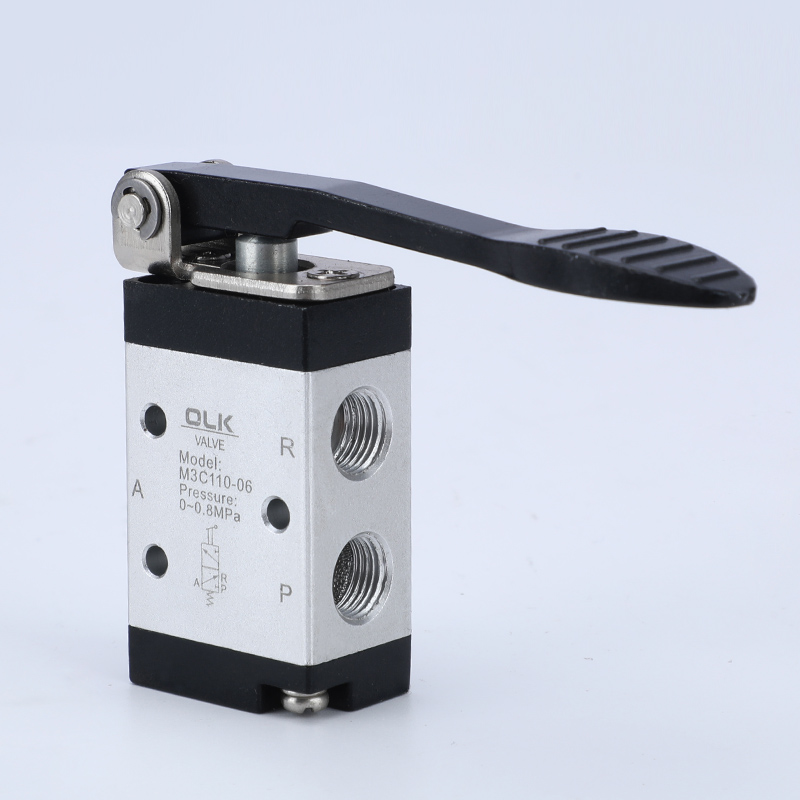

C: Тип довгої ручки (M3C)
Серія 210:210 одноконтрольна
200:06:G1/8
PP/PF/PM/HS:ЧЕРВОНИЙ ЗЕЛЕНИЙ ЧОРНИЙ

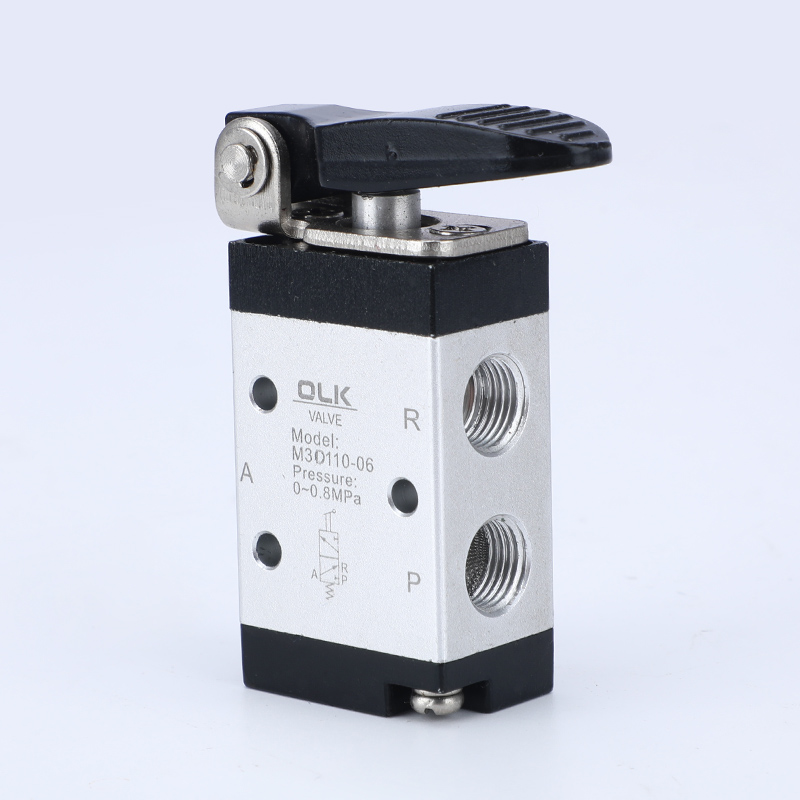

D: тип короткої ручки (M3D)
200:08:G1/4

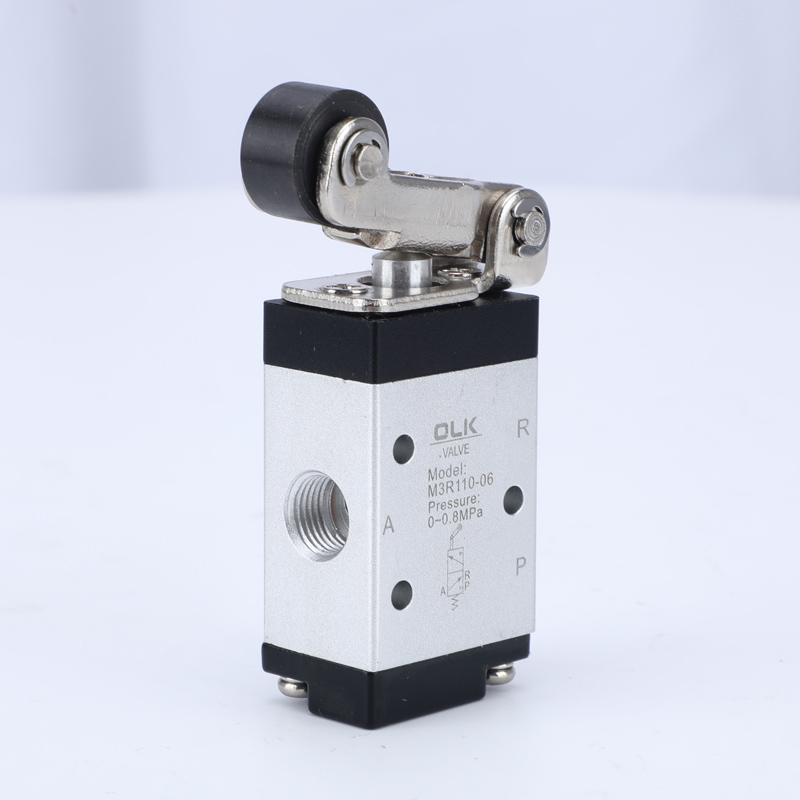

R: тип роликового важеля (M3R)

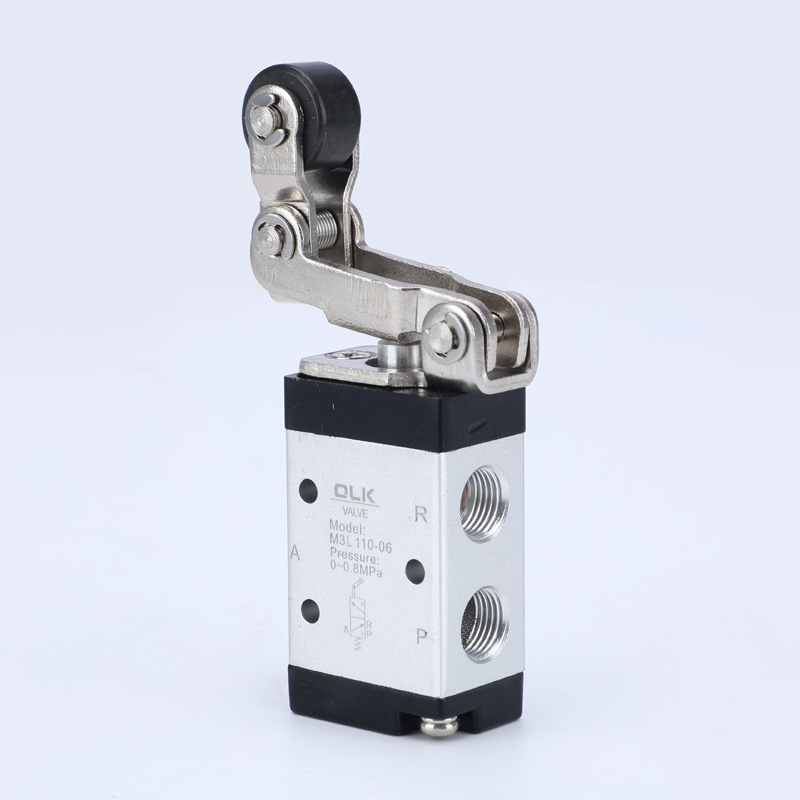

L: односпрямований роликовий важіль (M3L)

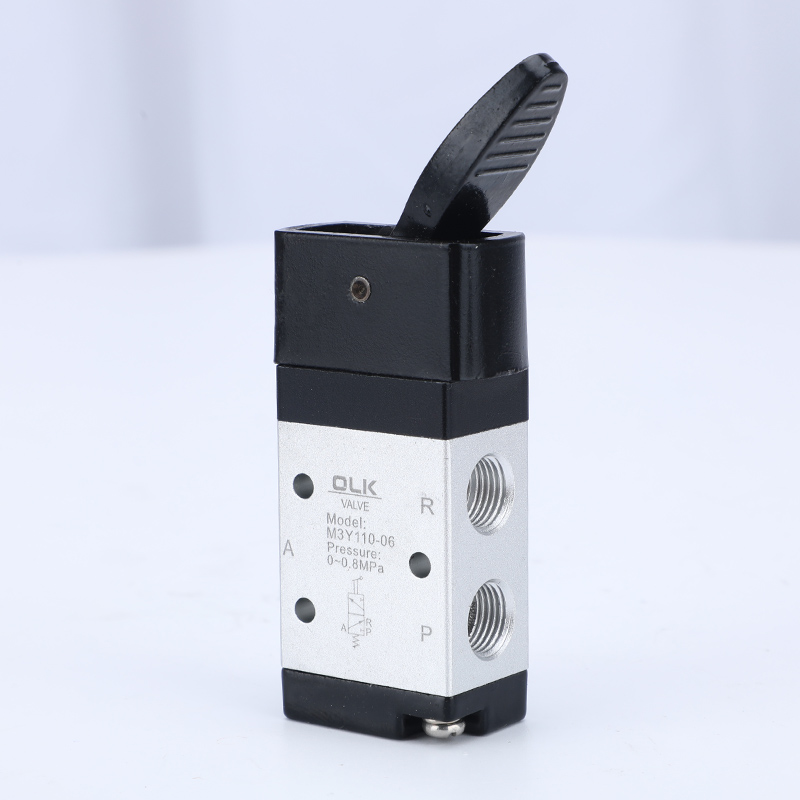

Y:Тип коромисла (M3Y)

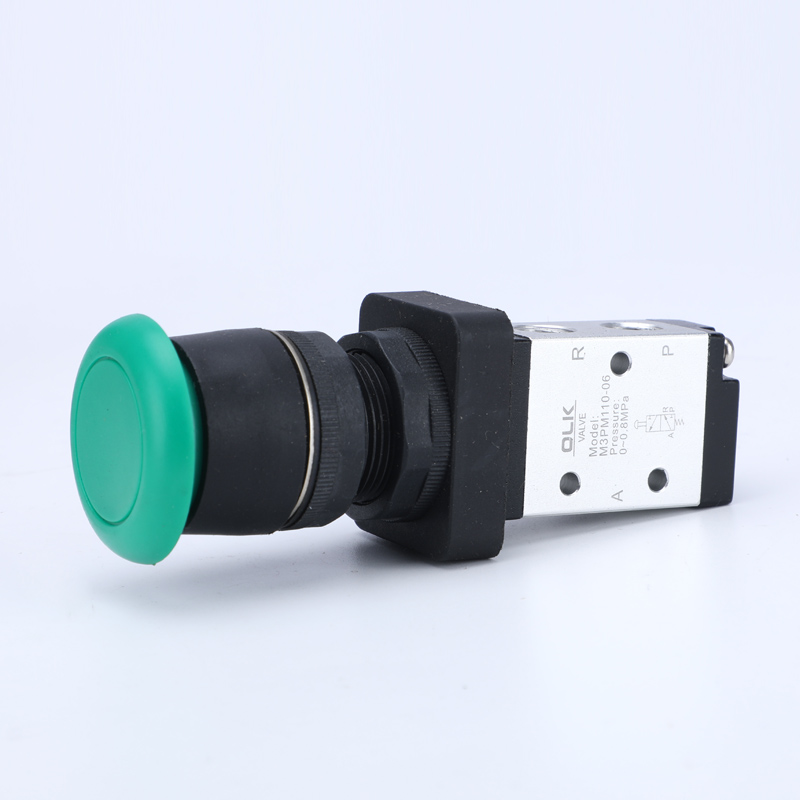

PM: Тип кнопки з головою гриба (M3PM)

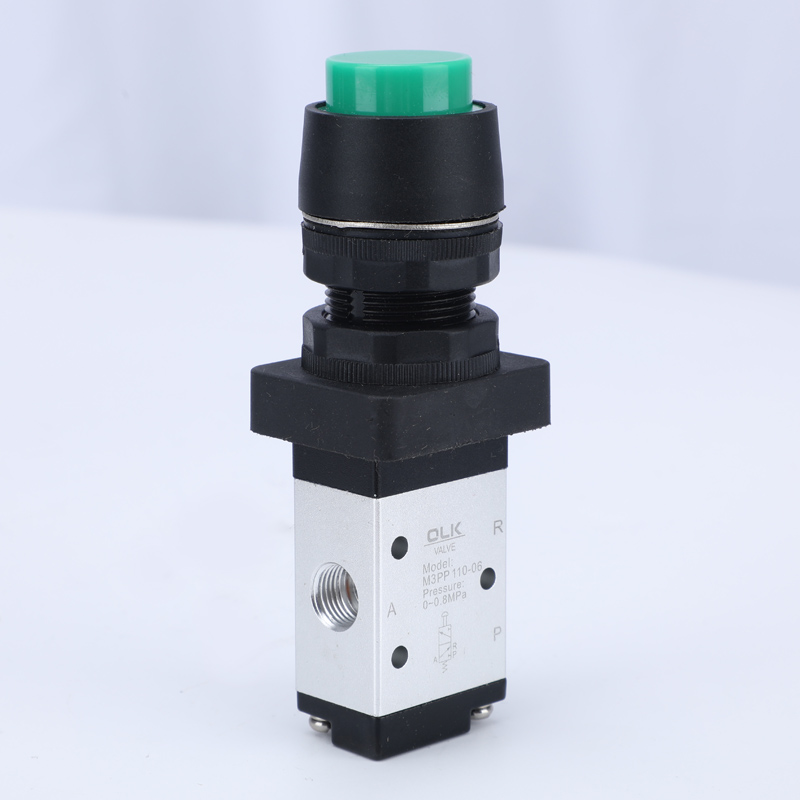

PP: Тип кнопки з піднятою головкою (M3PP)

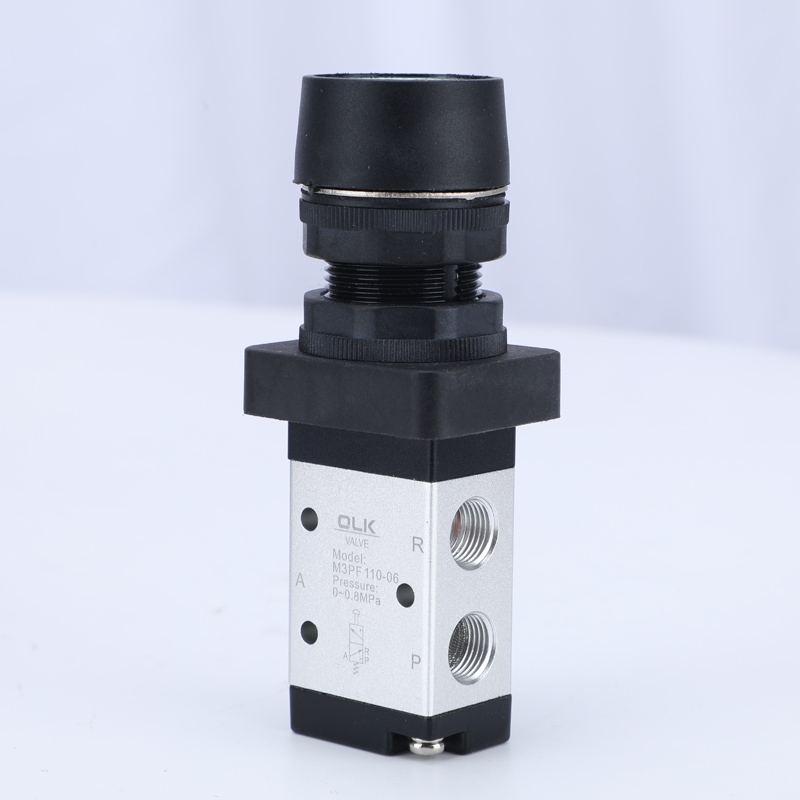

PF: кнопковий тип із плоскою головкою (M3PF)

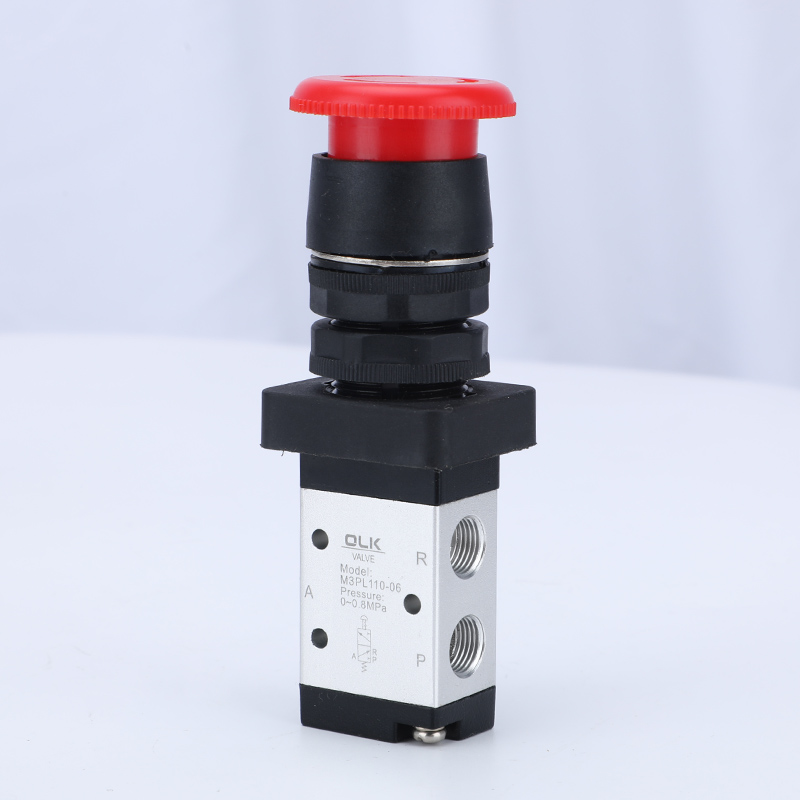

PL: Тип кнопки аварійної зупинки (M3PL)
HS: тип селектора (M3HS)
1. Вихлопний отвір розташований на корпусі, полегшуючи встановлення глушника для зменшення шуму та забруднення.
2. Серії M3B, M3R і M3L потребують зовнішніх сил для перемикання, що забезпечуються зовнішніми механізмами, придатними для визначення положення або перемикачів ходу.
3. Серії M3C, M3D, M3Y, M3PF, M3PM, M3PP і M3PLM3HS управляються вручну, з різними структурними формами головок управління для зручного використання в різних умовах.
4. Конструкція поршневого типу, на силу керування не впливає робочий тиск (тобто немає протитиску), ущільнення внутрішнього кільця, відмінне ущільнення та гнучке перемикання.
5. Немає необхідності змащувати маслом.
6. Зручне встановлення та використання з кріпленням у кількох положеннях.
7. Контрольні головки серій M3C, M3D, M3Y, M3R і M3L виготовлені з металевого матеріалу для тривалого терміну служби та більшої надійності.
|
Модель |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Робоче середовище |
Повітря（Фільтр через сітку фільтра понад 40 мкм） |
|||||||||||
|
Режим дії |
Зовнішнє управління прямої дії |
|||||||||||
|
Розмір порту |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Ефективна площа поперечного перерізу |
МІНІ |
05:2,5 мм²（Cv=0,14） |
||||||||||
|
110 |
06:8,0 мм²（Cv=0,45） |
|||||||||||
|
210 |
06:9,0 мм²（Cv=0,5）; 0,8:12,0 мм²（Cv=0,67） |
|||||||||||
|
Позиція |
3/2 Порт |
|||||||||||
|
НЕ ПОТРІБНО |
||||||||||||
|
Діапазон тиску |
0-1,0 МПа (0-145 psi) |
|||||||||||
|
Доказ тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|||||||||||
|
Робочий тиск |
'-20-70 ℃ |
|||||||||||
|
Матеріал корпусу |
Алюмінієвий сплав |
|||||||||||
Запобіжні заходи
1) Частина управління виготовлена з інженерного пластику, і допускається лише ручне керування. Не використовуйте металеві удари для перемикання клапана.
2) Серії M3B, M3C, M3D, M3PM, M3PF і M3PP автоматично скидаються. Ручні клапани M3Y, M3HS і M3PL скидаються вручну. Після натискання M3PL у положення скарбу необхідно повернути поворотну ручку для скидання.
3) Зверніть увагу на зворотний хід. Коли будь-яка зовнішня сила викликає реверс клапана, основний реверсивний хід не повинен перевищувати діапазон реверсивного ходу, вказаний у таблиці контрольного ходу, інакше це призведе до пошкодження корпусу клапана.
4) Односторонній роликовий клапан M3L може перемикатися лише в одному напрямку (удар справа наліво). Неприпустимий удар в іншу сторону (вигнутий зліва направо).
5) Комбінацію контрольної головки можна замовити окремо.
