Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Function type:
2 position 5 way/3 position 5 wayValve type:
Single solenoid / double solenoid5-ходовий повітряний регулюючий клапан серії Ouleikai (OLK) 4A дозволяє контролювати та перемикати різні рідини та може керувати циліндрами подвійної дії. Серія 4A управляється по повітрю, що забезпечує швидку відповідь і точну роботу, що гарантує стабільність і точність контролю газу. Суворо заборонено використовувати цей виріб в умовах, що перевищують вказаний діапазон, щоб уникнути впливу на термін служби та безпеку виробу.
СИМВОЛ:
Код замовлення
4А
1
10
06
МОДЕЛЬ
КОД
ТИП КЛАПАНА
РОЗМІР ПОРТА
4A:2 позиційний 5-ходовий клапан/3 позиційний 5-ходовий клапан
Серія 1:100
10: Одинарний соленоїд 5/2
M5:M5X0,8
Серія 2:200
20: Подвійний електромагнітний клапан 5/2
06:G1/8
Серія 3:300
30C: Подвійний електромагнітний клапан 5/3 ходовий закритий центр
08:G1/4
Серія 4:400
30E:Подвійний електромагнітний клапан 5/3 вихлопний центр
10:G3/8
30P: Подвійний електромагнітний клапан 5/3 ходового центру тиску
15:G1/2

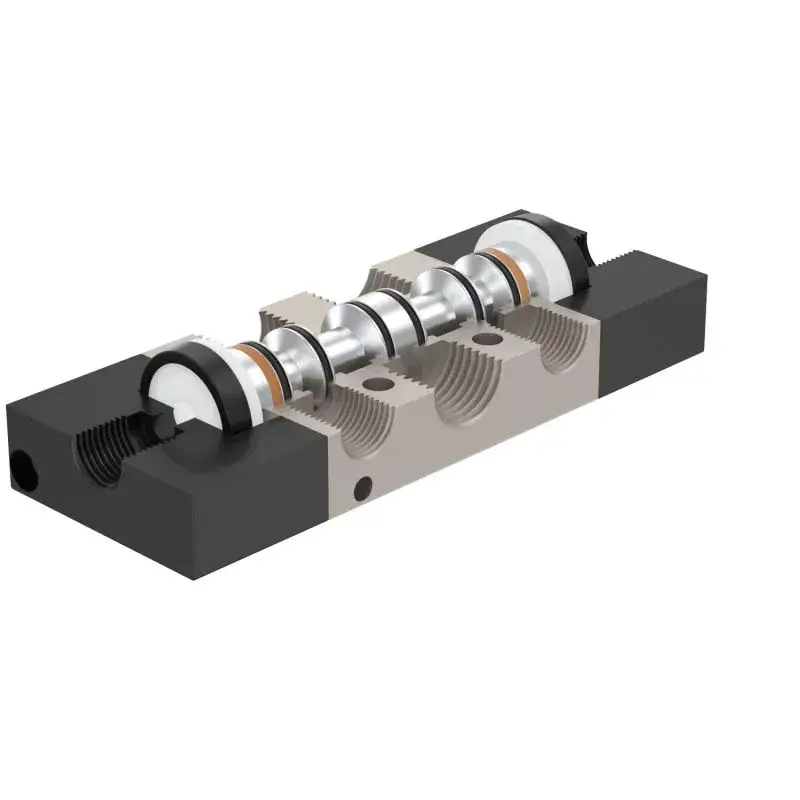

1. Конструкція поршневого типу, відмінне ущільнення, чуйна реакція;
2. Трипозиційні електромагнітні клапани пропонують три центральні функції на вибір;
3. Двоголовкові двопозиційні пневматичні клапани мають функцію пам'яті;
4. Внутрішній отвір обробляється спеціальною технікою, що забезпечує низький опір тертю, низький тиск запуску та тривалий термін служби;
5. Відсутність потреби в мастилі;
6. Можна інтегрувати з основою для формування групи клапанів, заощаджуючи простір для встановлення.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
контроль зовнішнього повітря |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,8(21~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Матеріал корпусу |
алюмінієвий сплав |
|
модель |
Діаметр порту |
кількість позицій |
найвища робоча частота |
Ефективна площа поперечного перерізу мм² (значення CV) |
|
4A110-M5 |
M5 |
2 позиція 5 спосіб |
5 разів/секунду |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 позиція 5 спосіб |
5 разів/секунду |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|
4A130E-M5 |
M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|
4A130P-M5 |
M5 |
Три позиції п'ять способів |
3 рази/секунду |
5,0(0,28) |
|

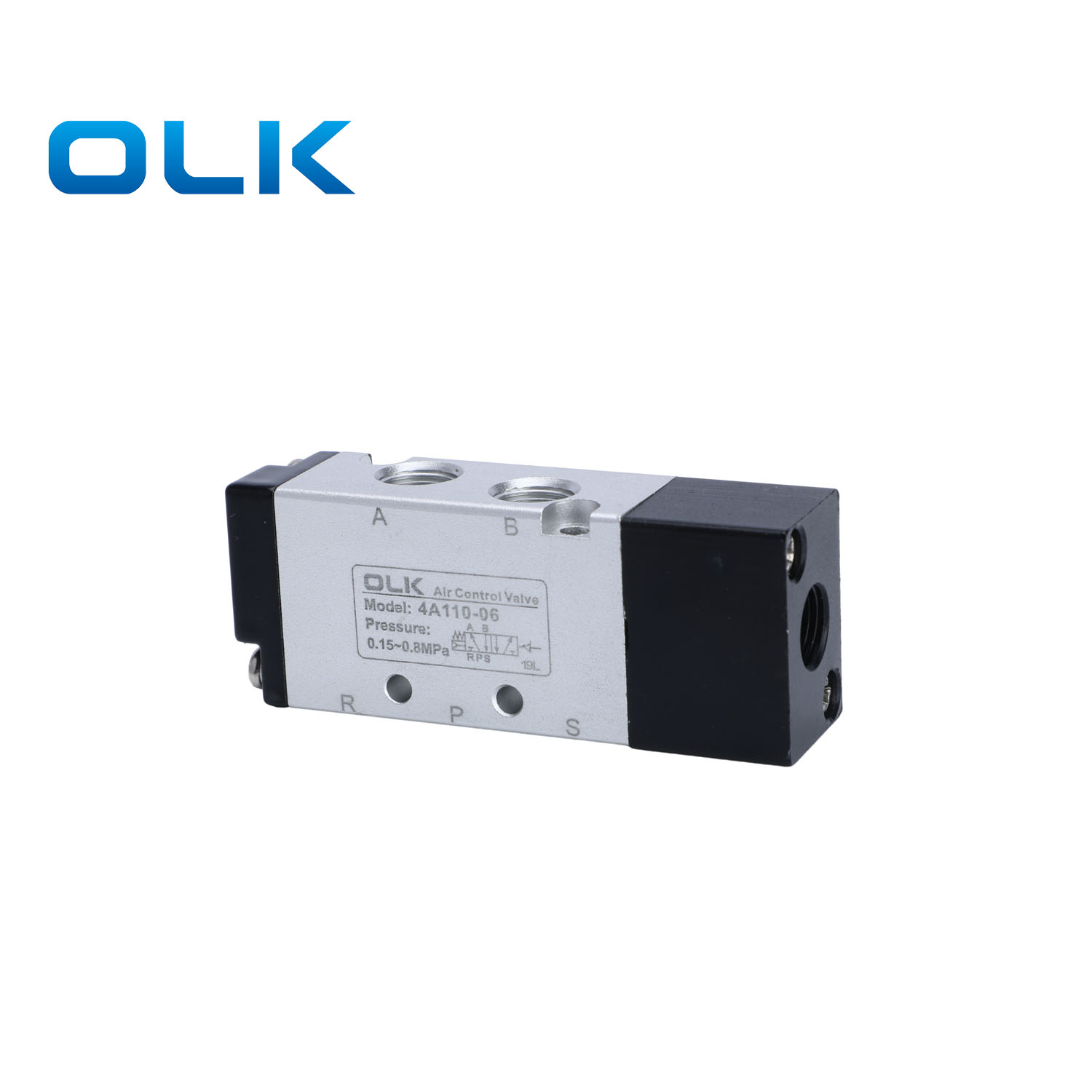

4A110-06 |
G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
12,0(0,67) |
|

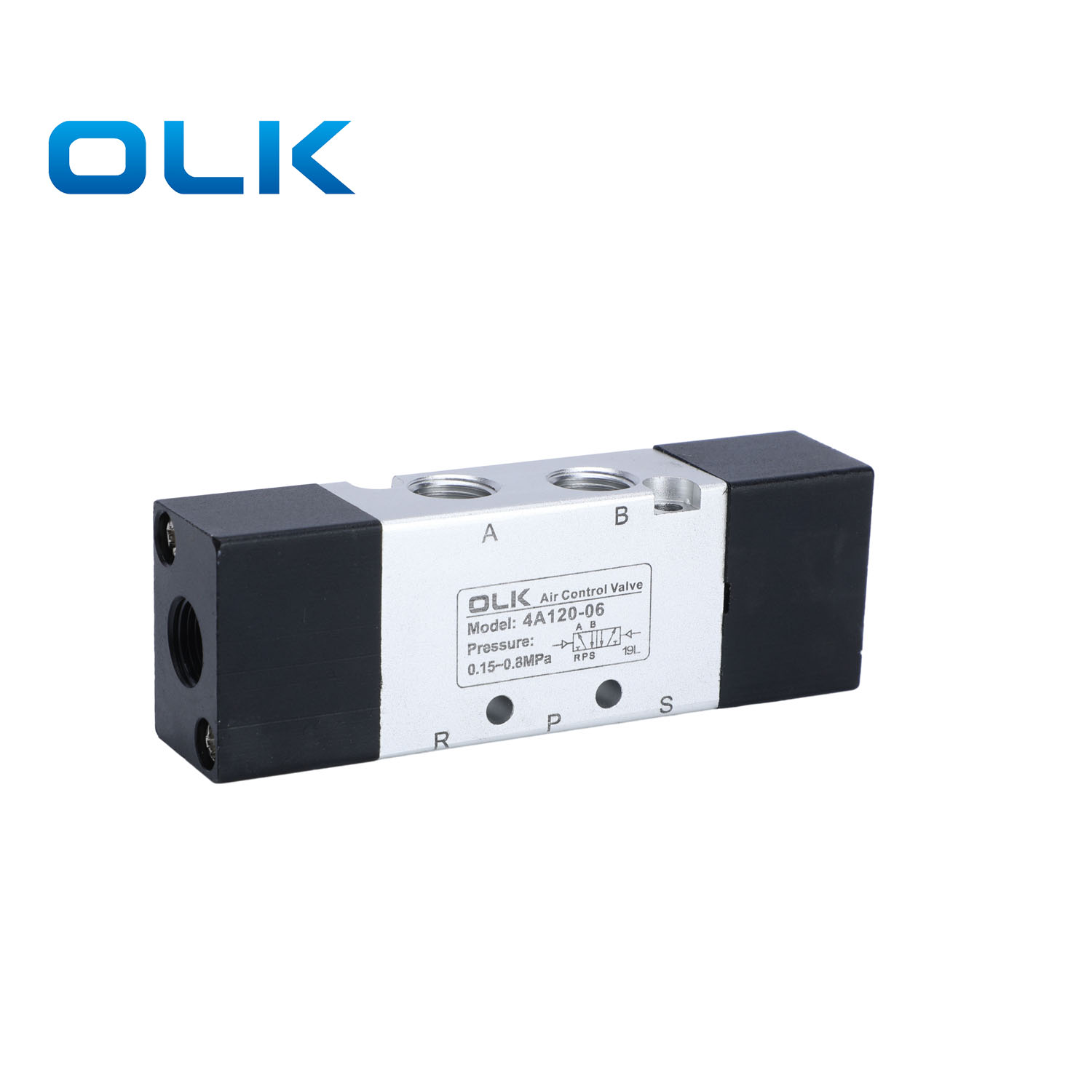

4A120-06 |
G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
12,0(0,67) |
|

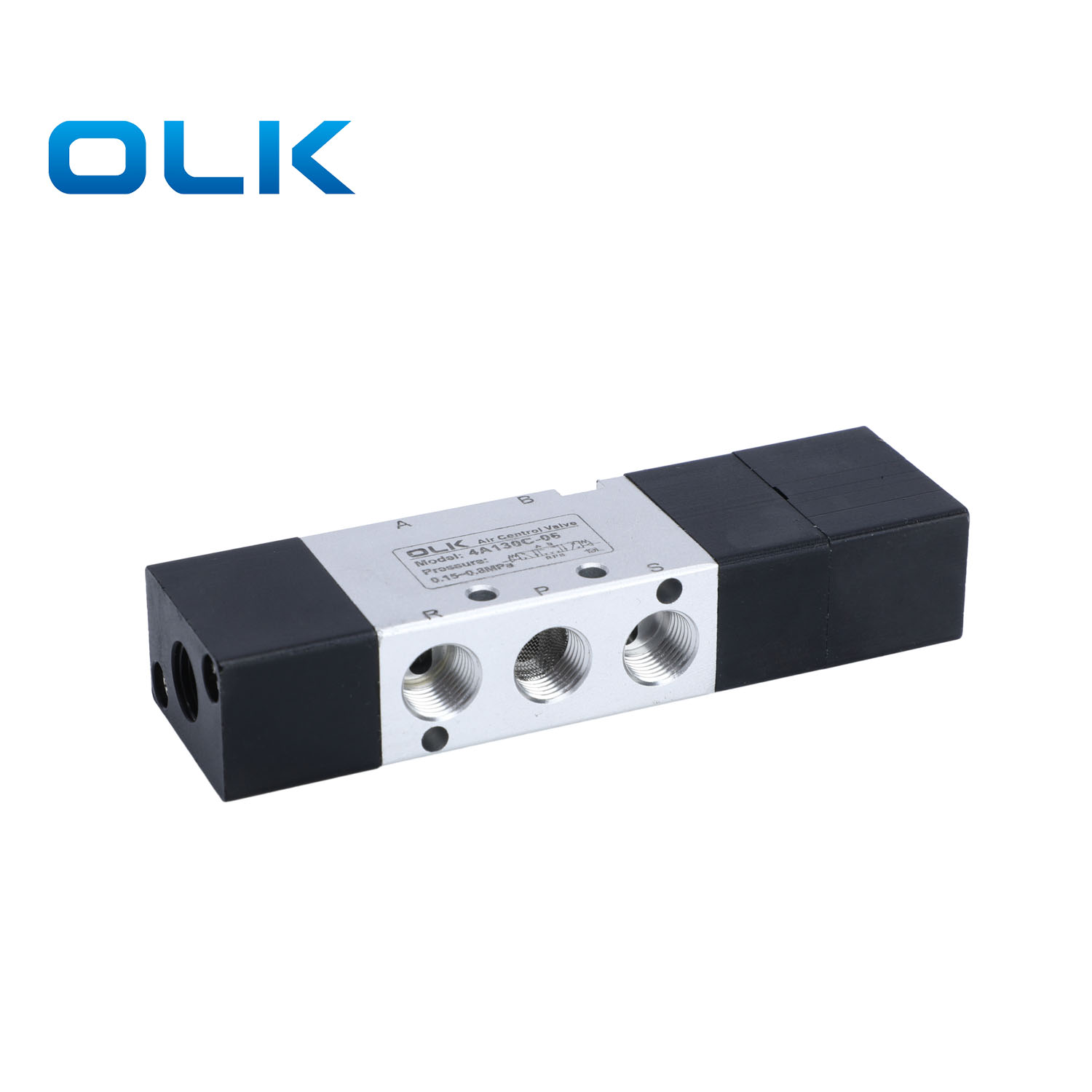

4A130C-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4A130E-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4A130P-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
9,0(0,50) |
|
4A210-06 |
G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
14,0(0,78) |
|
4A220-06 |
G1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
14,0(0,78) |
|
4A230C-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4A230E-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4A230P-06 |
G1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|

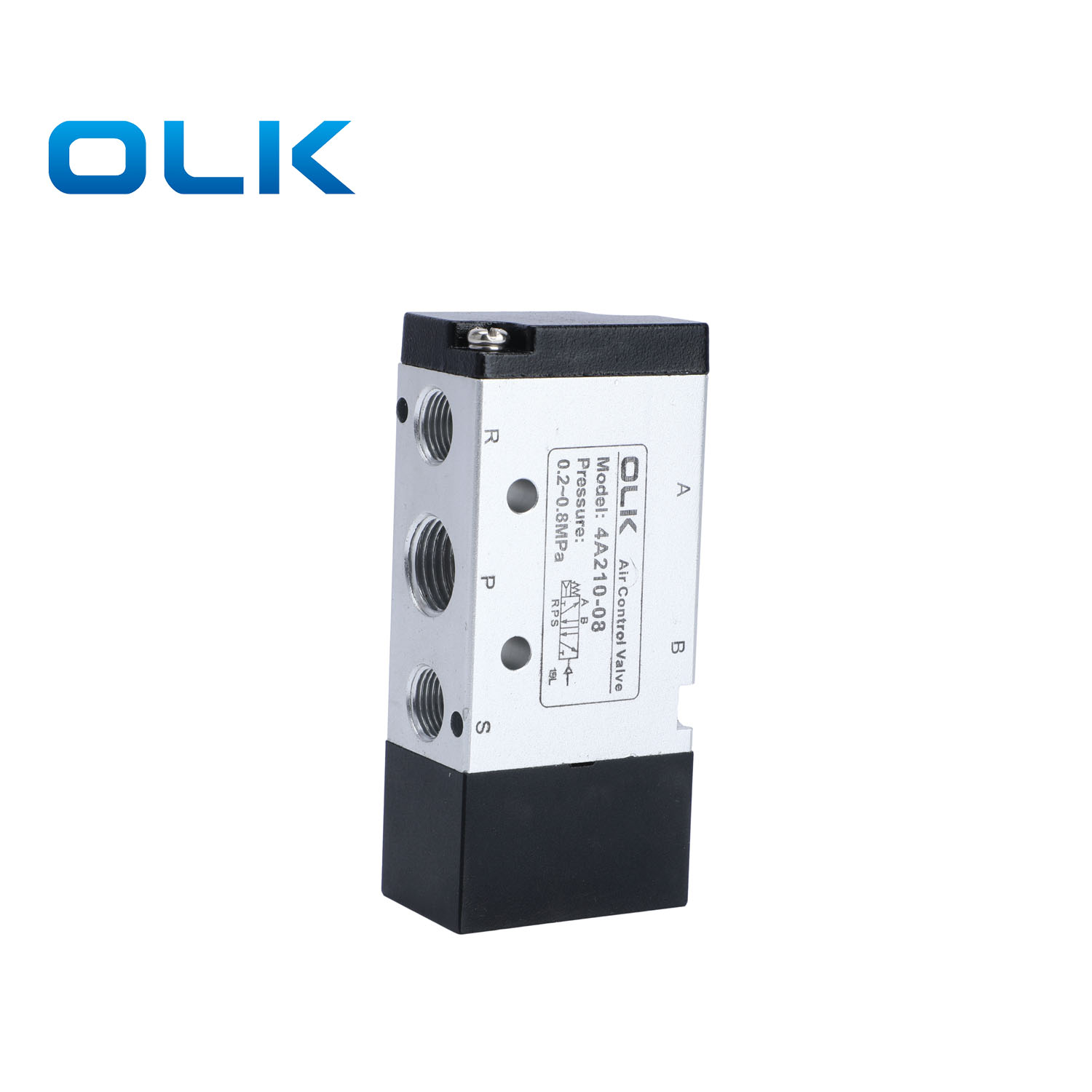

4A210-08 |
Вхід=Вихід=G1/4 Вихлоп=PT1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
16,0(0,89) |
|

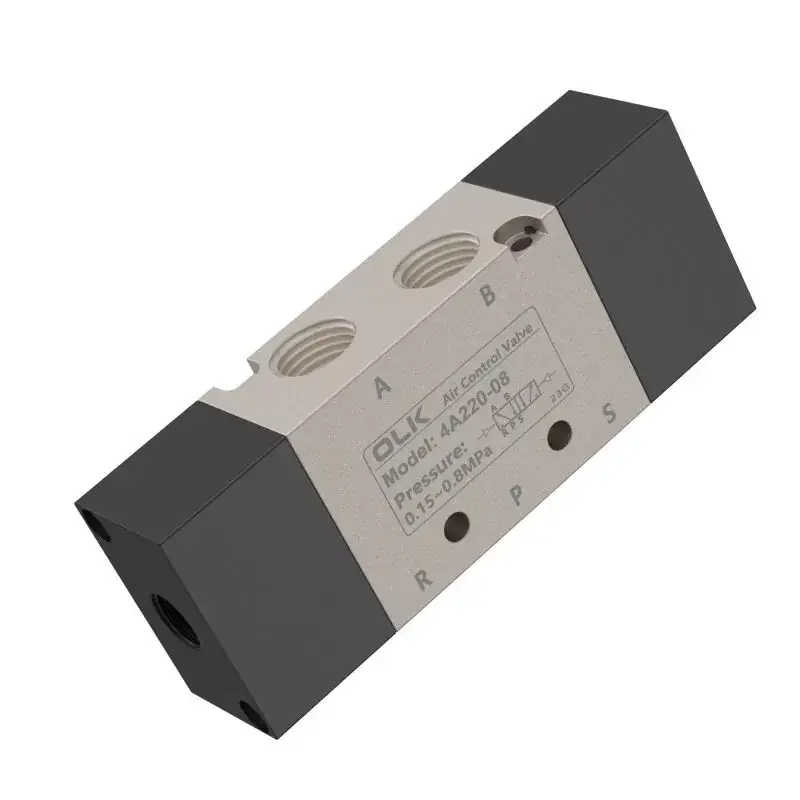

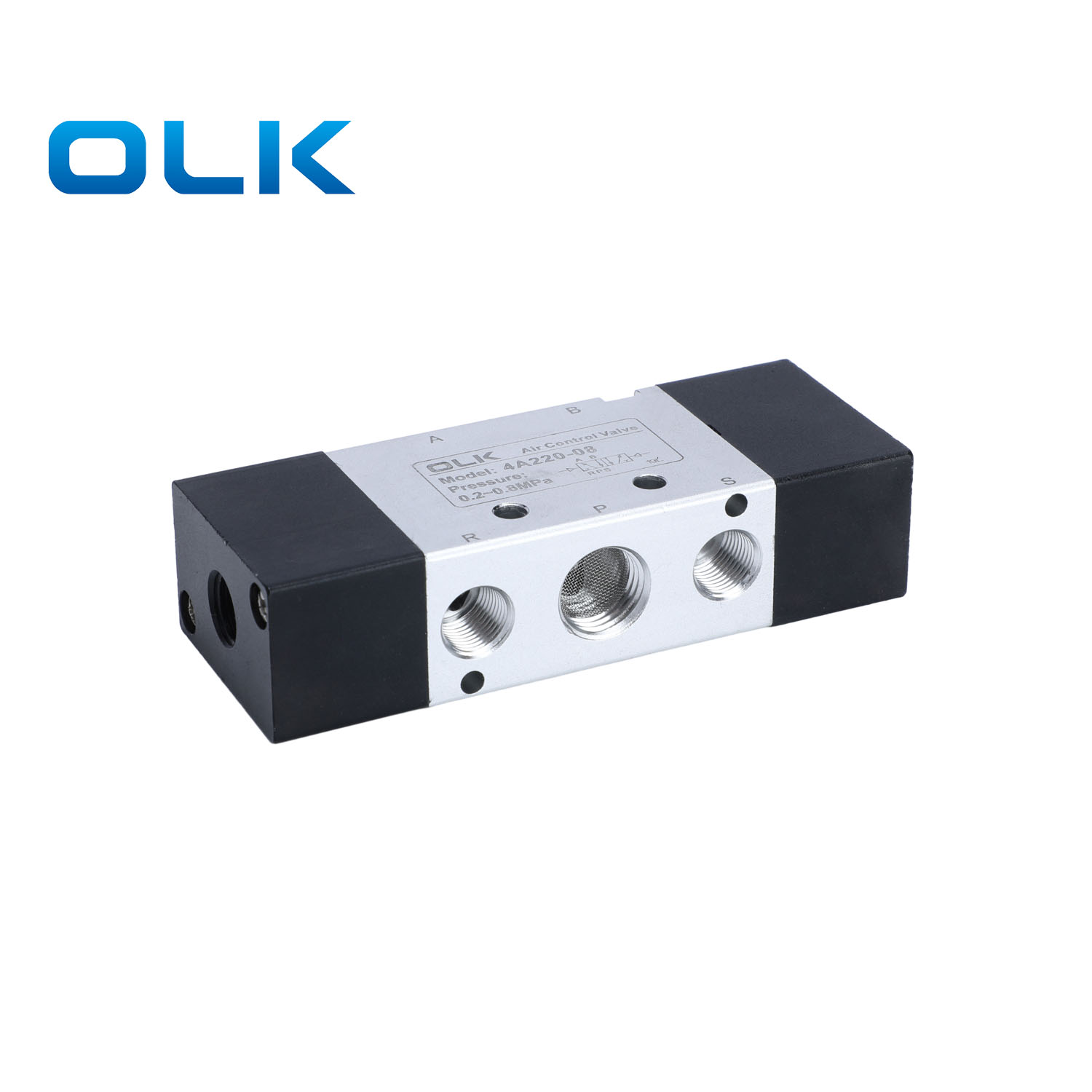

4A220-08 |
Вхід=Вихід=G1/4 Вихлоп=PT1/8 |
2 позиція 5 спосіб |
5 разів/секунду |
16,0(0,89) |
|
4A230C-08 |
Вхід=Вихід=G1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4A230E-08 |
Вхід=Вихід=G1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4A230P-08 |
Вхід=Вихід=G1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
3 рази/секунду |
12,0(0,67) |
|
4A310-08 |
G1/4 |
2 позиція 5 спосіб |
4 рази/секунду |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 позиція 5 спосіб |
4 рази/секунду |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A310-10 |
Вхід=Вихід=G3/8 Вихлоп=PT1/4 |
2 позиція 5 спосіб |
4 рази/секунду |
30,0 (1,67) |
|
4A320-10 |
Вхід=Вихід=G3/8 Вихлоп=PT1/4 |
2 позиція 5 спосіб |
4 рази/секунду |
30,0 (1,67) |
|
4A330C-10 |
Вхід=Вихід=G3/8 Вихлоп=PT1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A330E-10 |
Вхід=Вихід=G3/8 Вихлоп=PT1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A330P-10 |
Вхід=Вихід=G3/8 Вихлоп=PT1/4 |
Три позиції п'ять способів |
3 рази/секунду |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 позиція 5 спосіб |
3 рази/секунду |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 позиція 5 спосіб |
3 рази/секунду |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Три позиції п'ять способів |
3 рази/секунду |
30,0 (1,67) |
