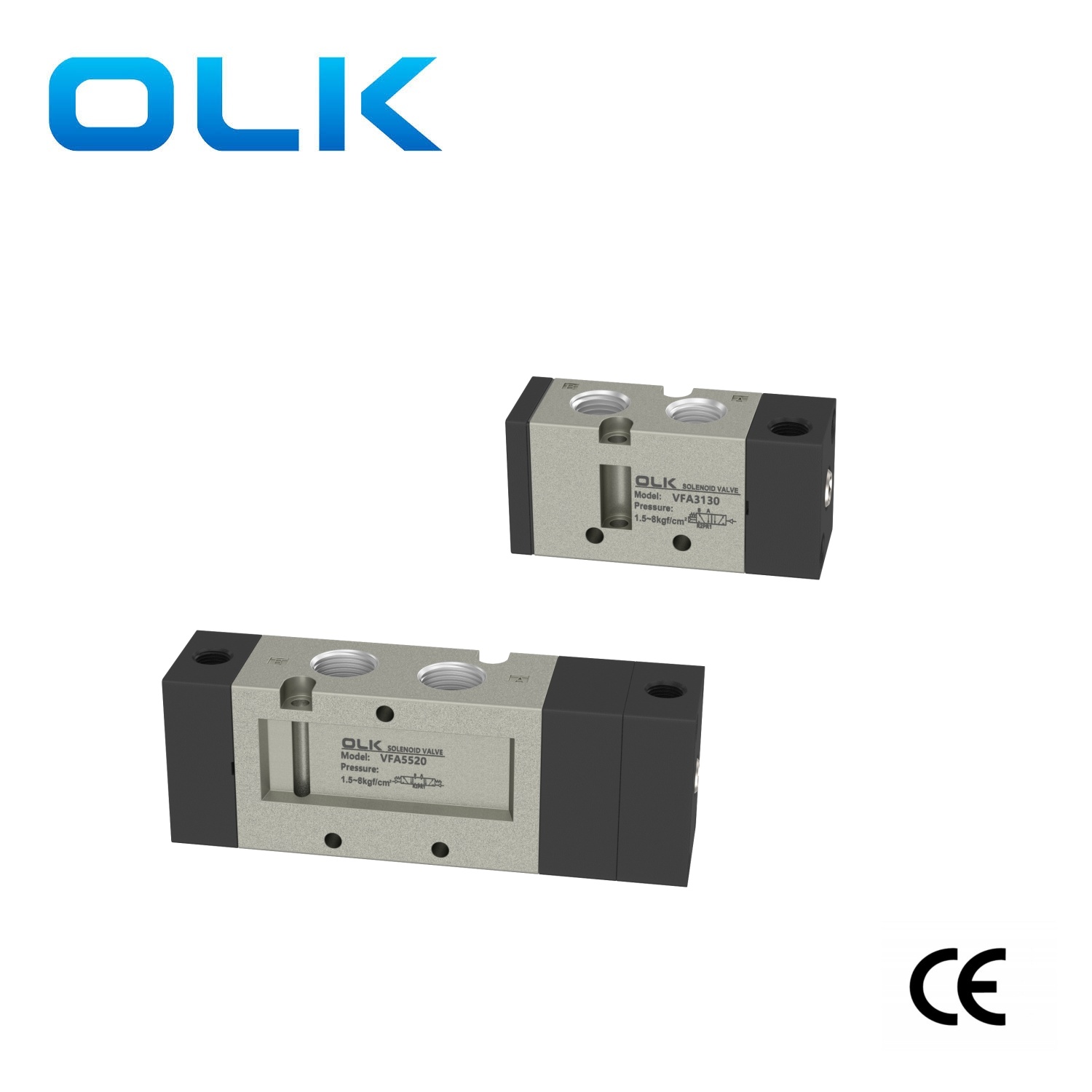

Реверсивні клапани з пневматичним керуванням серії Ouleikai (OLK) VFA пропонують три варіанти проходження повітря: двоходовий триходовий, двоходовий п’ятипортовий і триходовий п’ятипортовий. Серцевина клапана перемикається пневматичним тиском, щоб змінити напрямок повітряного потоку. Цей пневматичний тиск відомий як пілотний тиск або контрольний тиск, який надається зовні. Інтерфейсна різьба корпусу клапана керування повітрям VFA не має задирок, а внутрішня частина корпусу клапана гладка. Він використовує 40-мікронний фільтр-сіт для ефективної фільтрації домішок, подовжуючи термін служби ущільнювального кільця.
Пневматичний регулюючий клапан VFA широко використовується в різних галузях промисловості, таких як нафтохімія, виробництво електроенергії, фармацевтика тощо, для керування напрямком і потоком газу. Крім того, його також можна використовувати в системах промислової автоматизації для таких завдань, як керування рідинними трубопроводами, керування газопроводами та керування автоматизованими виробничими лініями.
СИМВОЛ:
Код замовлення
VF3
130
4
G
B
02
СЕРІЯ
КОТушка ТА ПОЗИЦІЯ
НАПРУГА
ТИП ЛІНІЇ
ІНСТРУКЦІЯ
РОЗМІР ПОРТА
Одинарний електромагнітний клапан 130:5/2
3:110 В змінного струму
G: ТИП ЛІНІЇ
02:PT1/4
Подвійний електромагнітний клапан 230:5/2
4:220 В змінного струму
Д: ВІД
330:5/2 ходовий подвійний електромагнітний клапан із закритим центром
5:24 В постійного струму
DZ:DIN ЗІ СВІТЛОМ
430:230:5/2 випускний подвійний електромагнітний клапан
6:12 В постійного струму
530:230:5/2 центр тиску подвійного електромагнітного клапана
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
контроль зовнішнього повітря |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,9 |
|
модель |
Діаметр порту |
кількість позицій |
Ефективна площа поперечного перерізу мм² (значення CV) |
|
VFA3130-02 |
Вхід=Вихід=PT1/4 Вихлоп=PT1/8 |
2 позиція 5 спосіб |
18(1) |
|
VFA3230-02 |
Вхід=Вихід=PT1/4 Вихлоп=PT1/8 |
2 позиція 5 спосіб |
18(1) |
|
VFA3330-02 |
Вхід=Вихід=PT1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
18(1) |
|
VFA3430-02 |
Вхід=Вихід=PT1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
18(1) |
|
VFA3530-02 |
Вхід=Вихід=PT1/4 Вихлоп=PT1/8 |
Три позиції п'ять способів |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 позиція 5 спосіб |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 позиція 5 спосіб |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Три позиції п'ять способів |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Три позиції п'ять способів |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Три позиції п'ять способів |
45 (2,5) |
