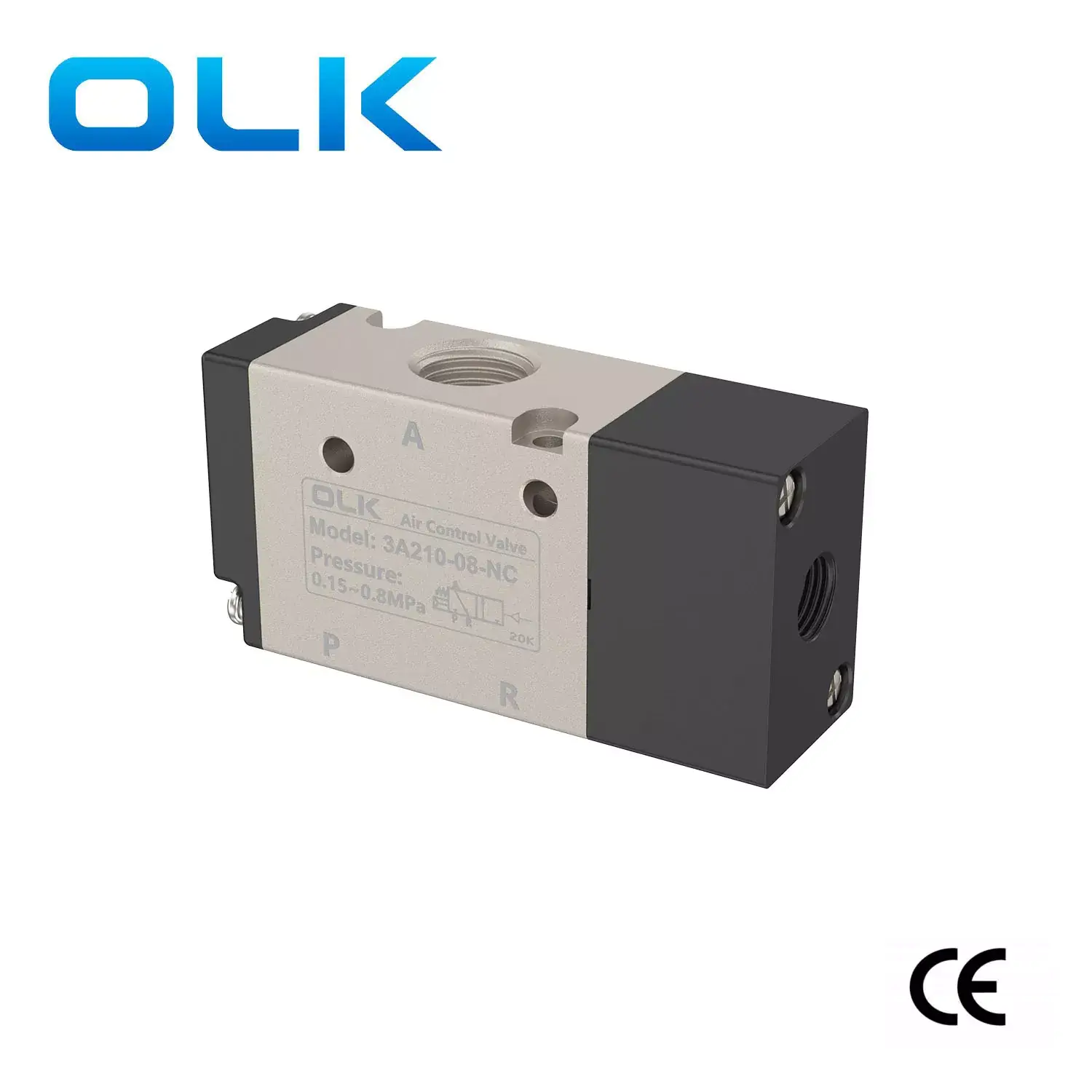

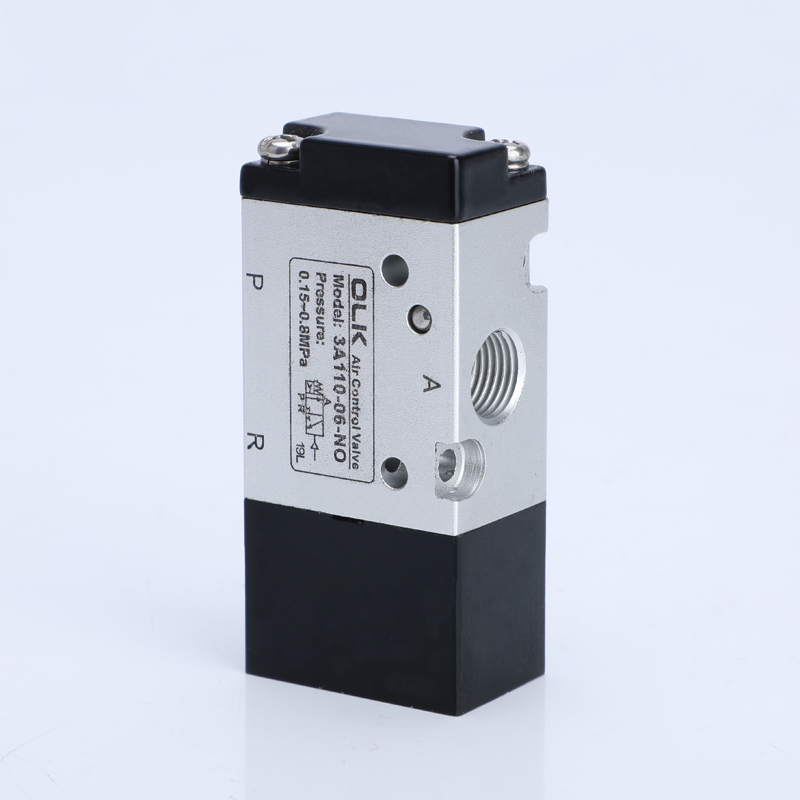

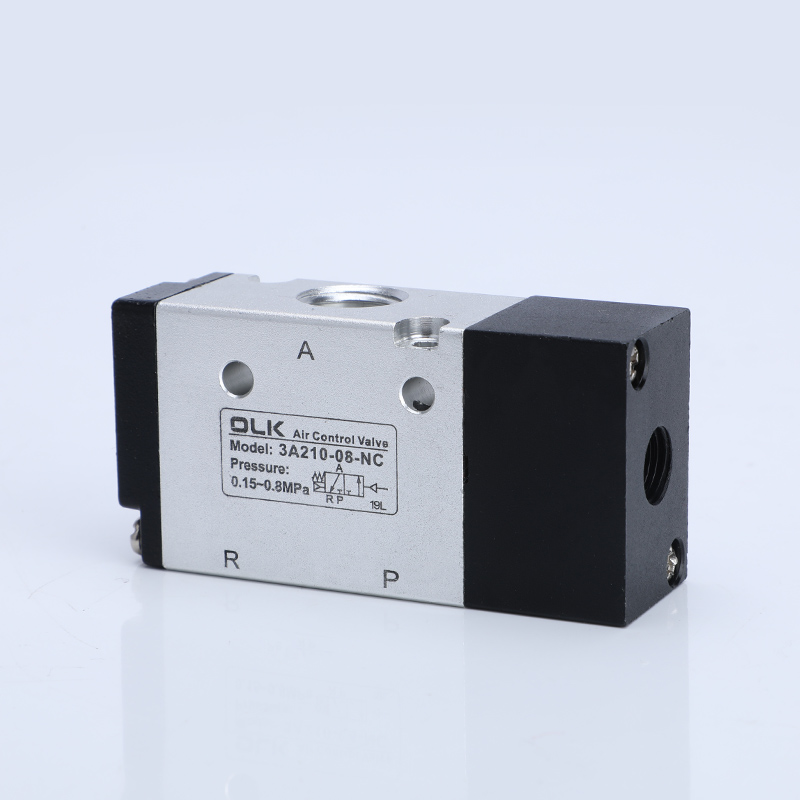

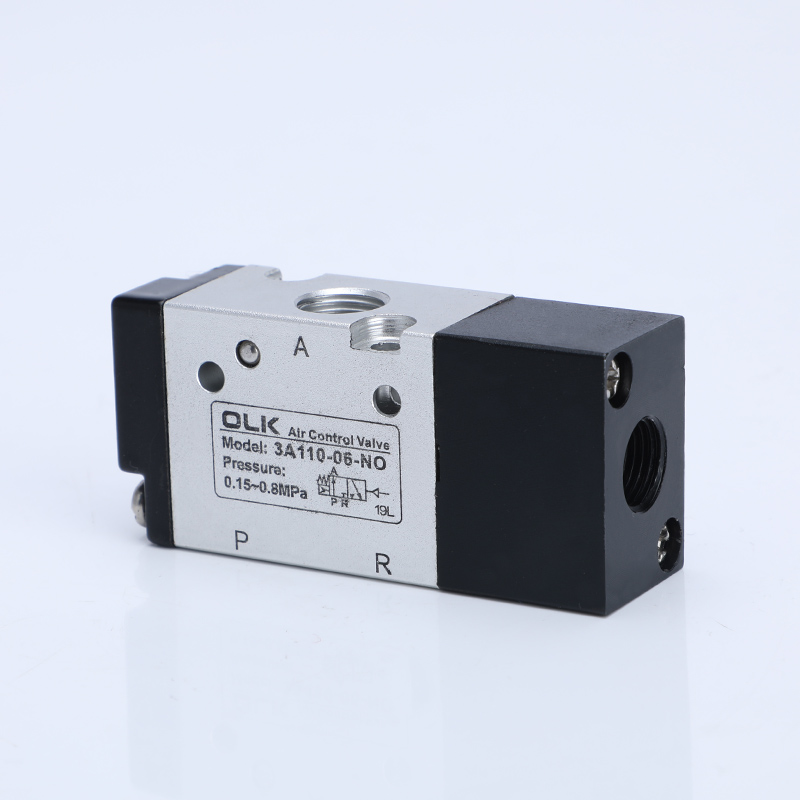

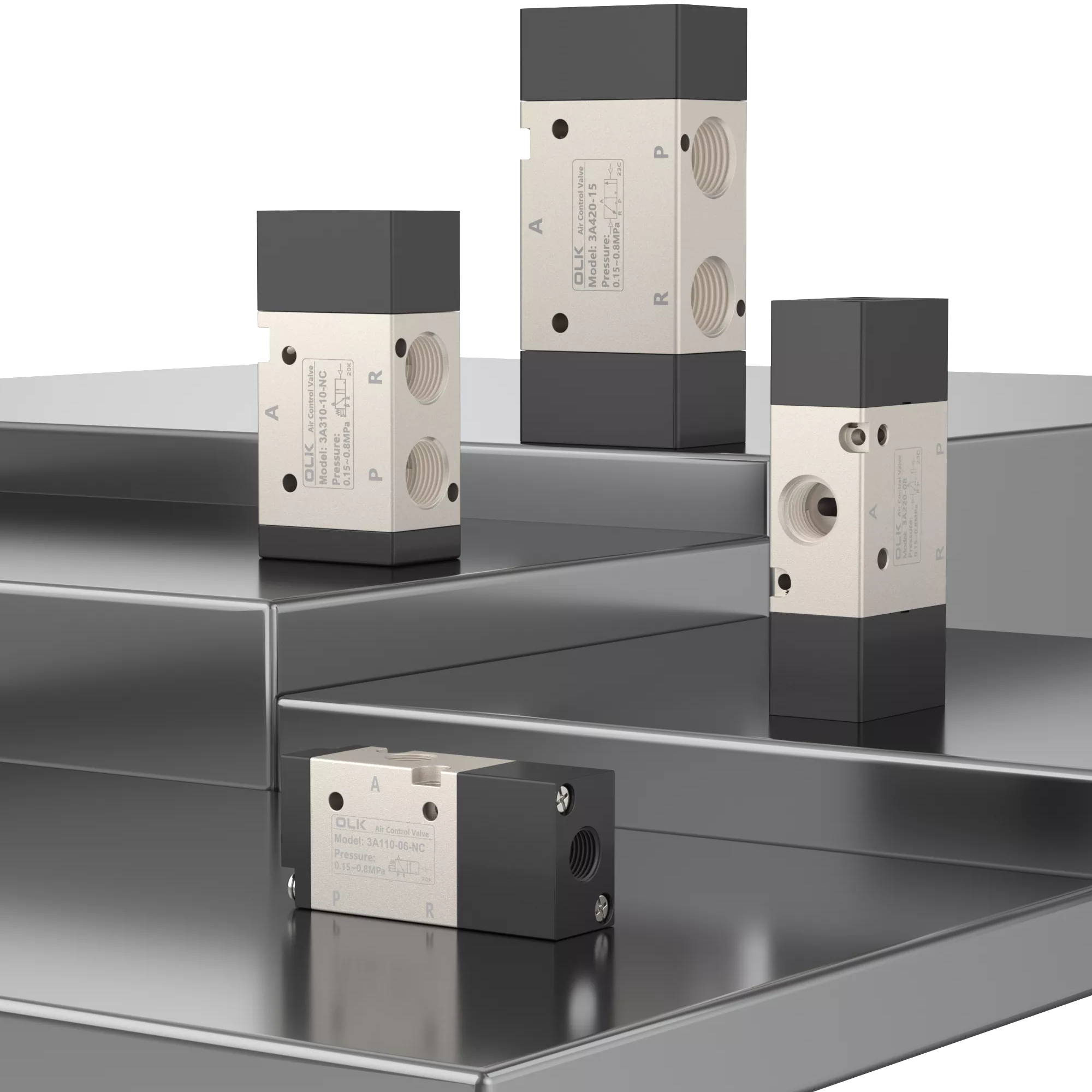

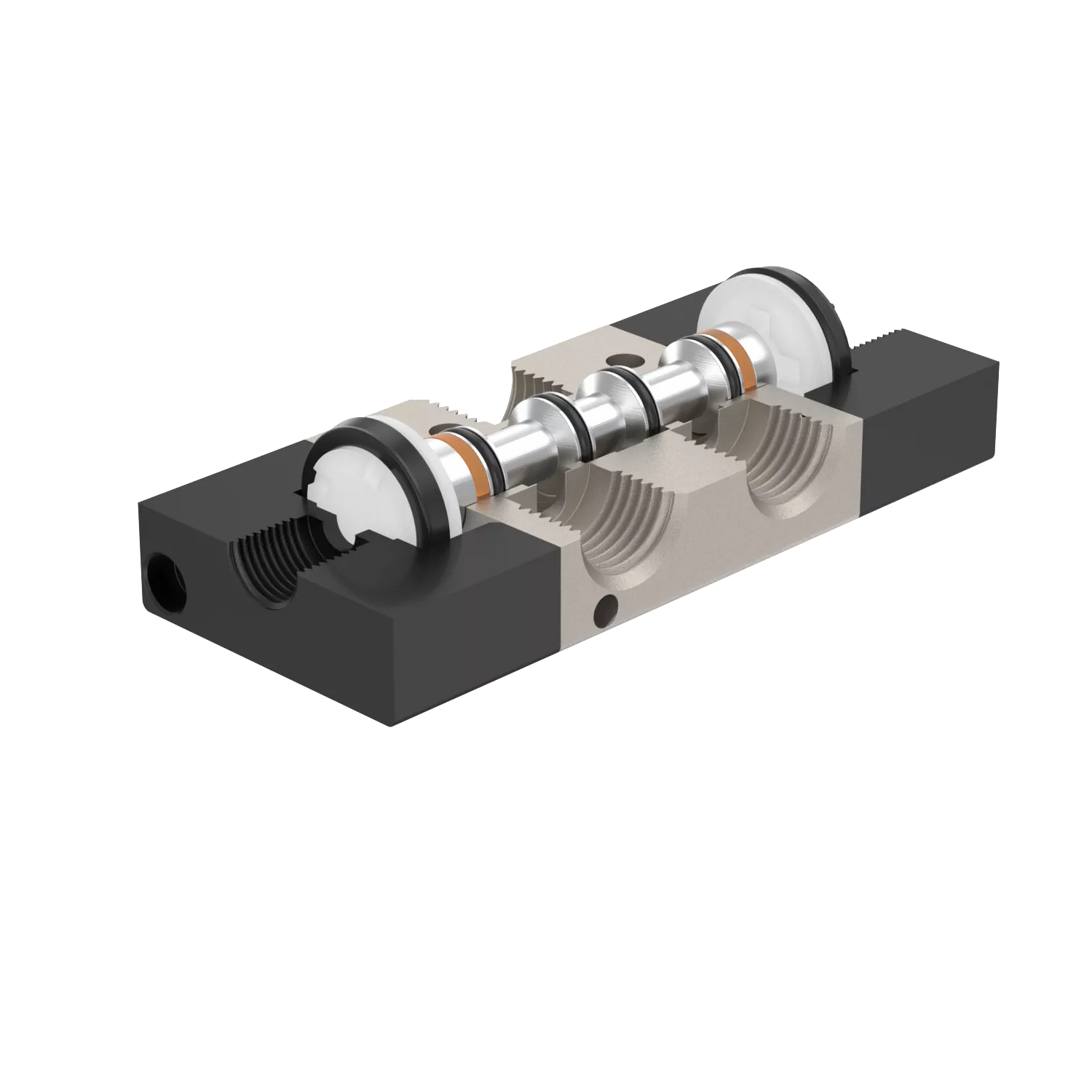

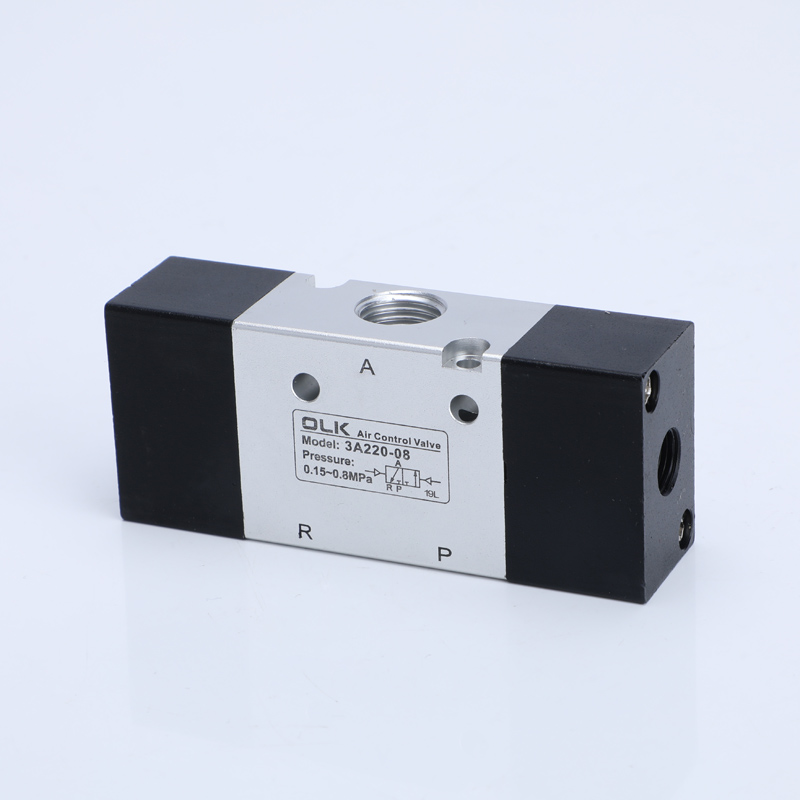

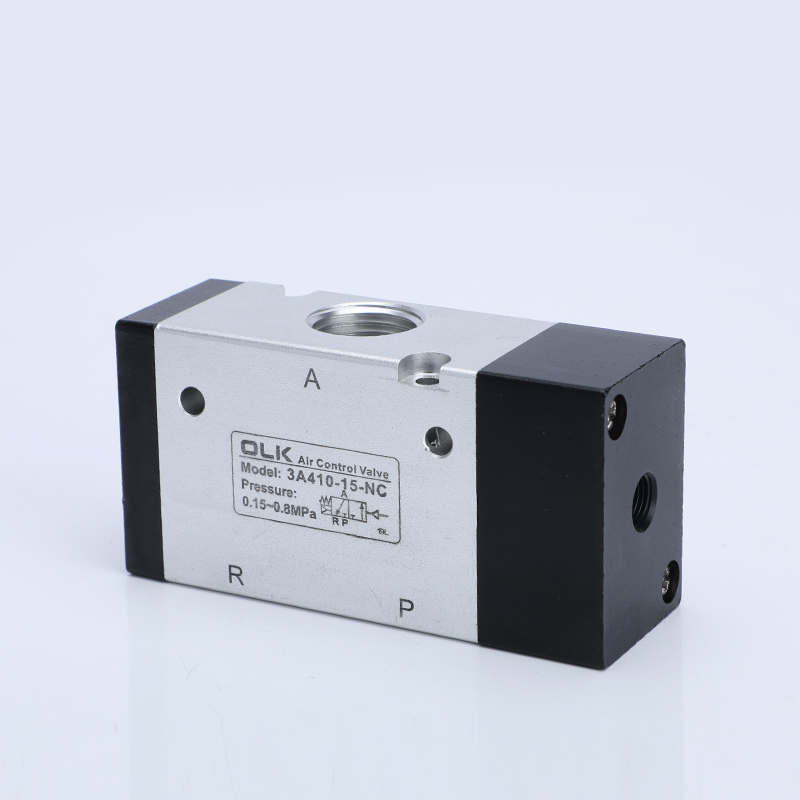

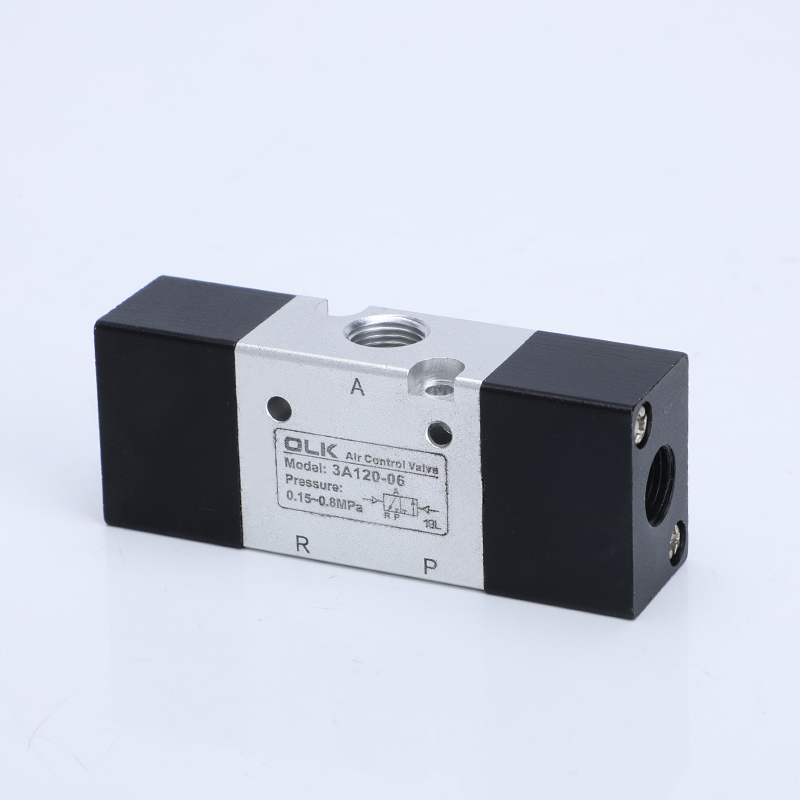

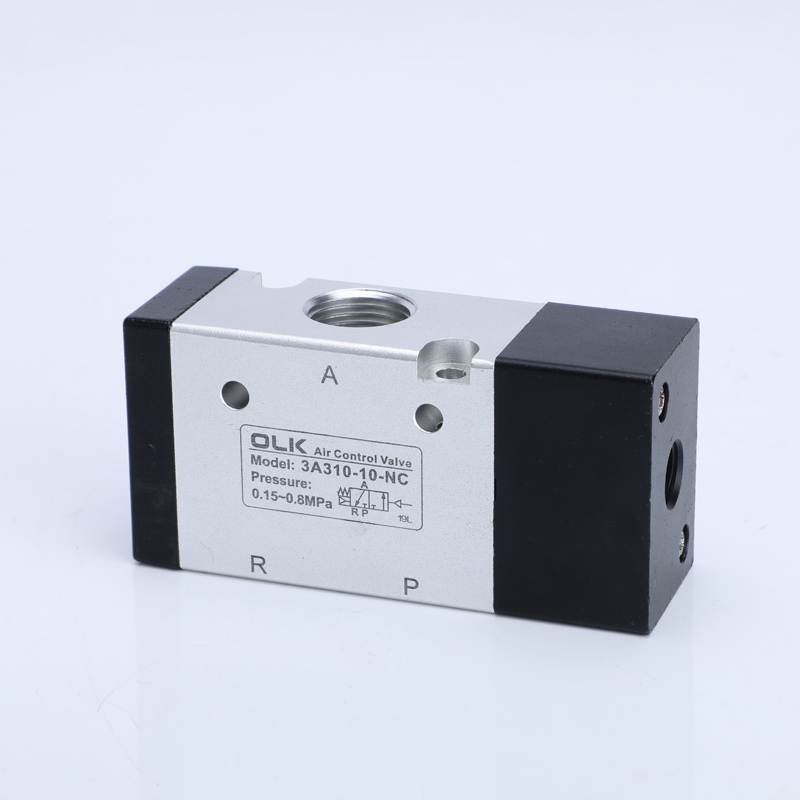

3-ходовий пневматичний напрямний клапан керування повітряним клапаном серії 3A є напрямним клапаном, що підходить для повітря як робочого середовища.
Продукт має низький початковий тиск повітря, з одноголовим типом керування з пружинним поверненням і типом керування з подвійною головкою з функцією пам’яті положення.
Внутрішній отвір оброблено за спеціальною технологією, що забезпечує низький опір тертю, відсутність потреби в мастилі, стабільний життєвий цикл і тривалий термін служби.
Конструкція легка і проста в установці.
Виробники Ouleikai (OLK) надають індивідуальні послуги корпусу клапана, дозволяючи різну обробку поверхні клапана.
Повітряні регулювальні клапани серії 3A, 3-ходові та клапани регулювання потоку, широко використовуються в устаткуванні для автоматизації пакування, керування роботами, системах стисненого повітря та в інших галузях.
СИМВОЛ:
Код замовлення
3А
3
10
08
НІ
МОДЕЛЬ
КОД
ТИП КЛАПАНА
РОЗМІР ПОРТА
АКТОРСЬКИЙ ТИП
3A:2 положення 3-ходового клапана
Серія 1:100
10: одностороння дія
06:G1/8

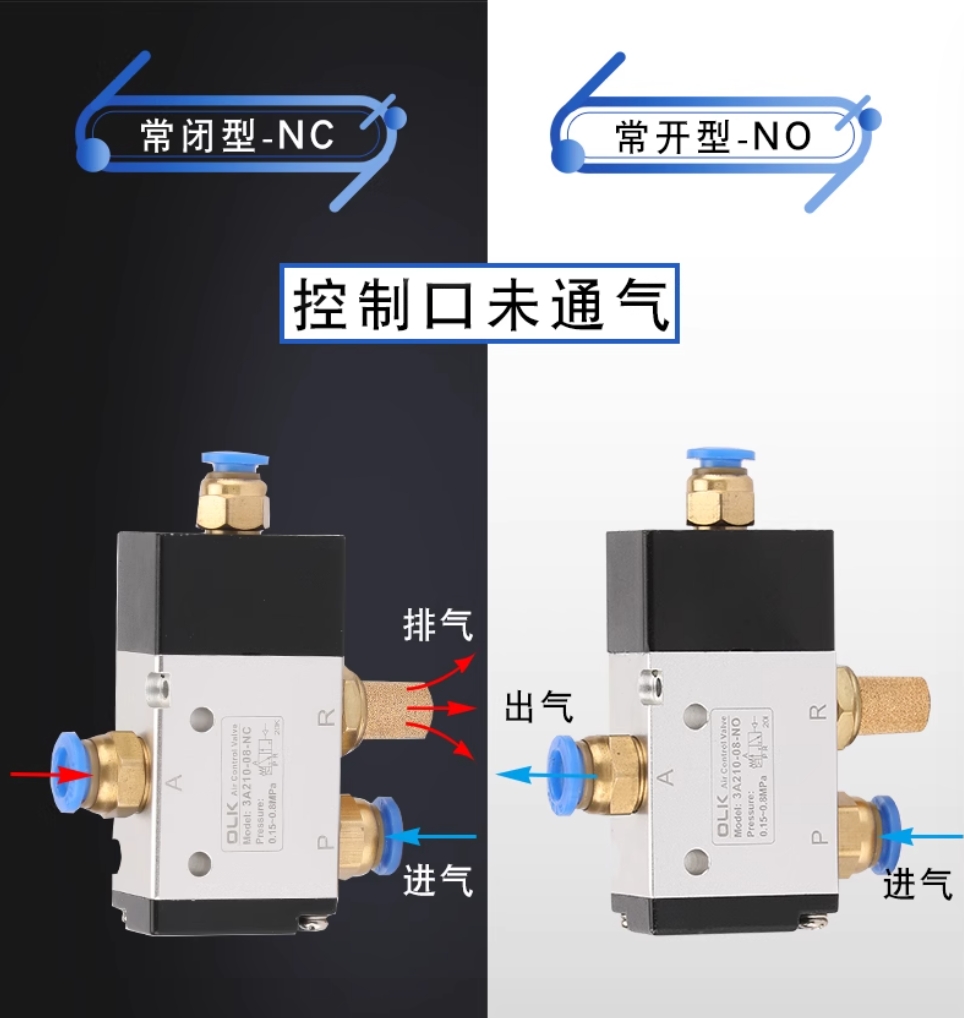

НІ: Нормально відкритий
Серія 2:200
20: подвійної дії
08:G1/4
NC: Зазвичай близько
Серія 3:300
10:G3/8

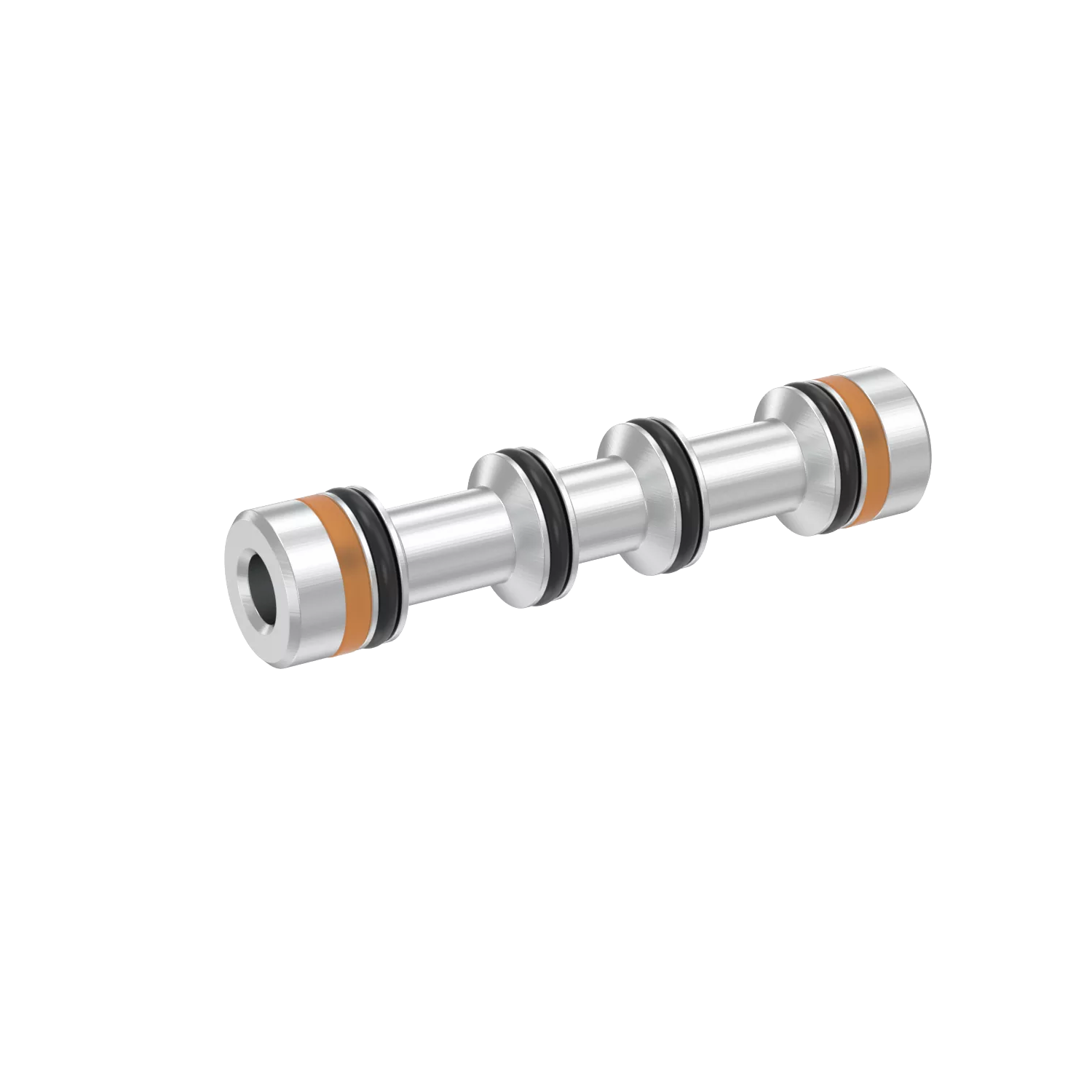

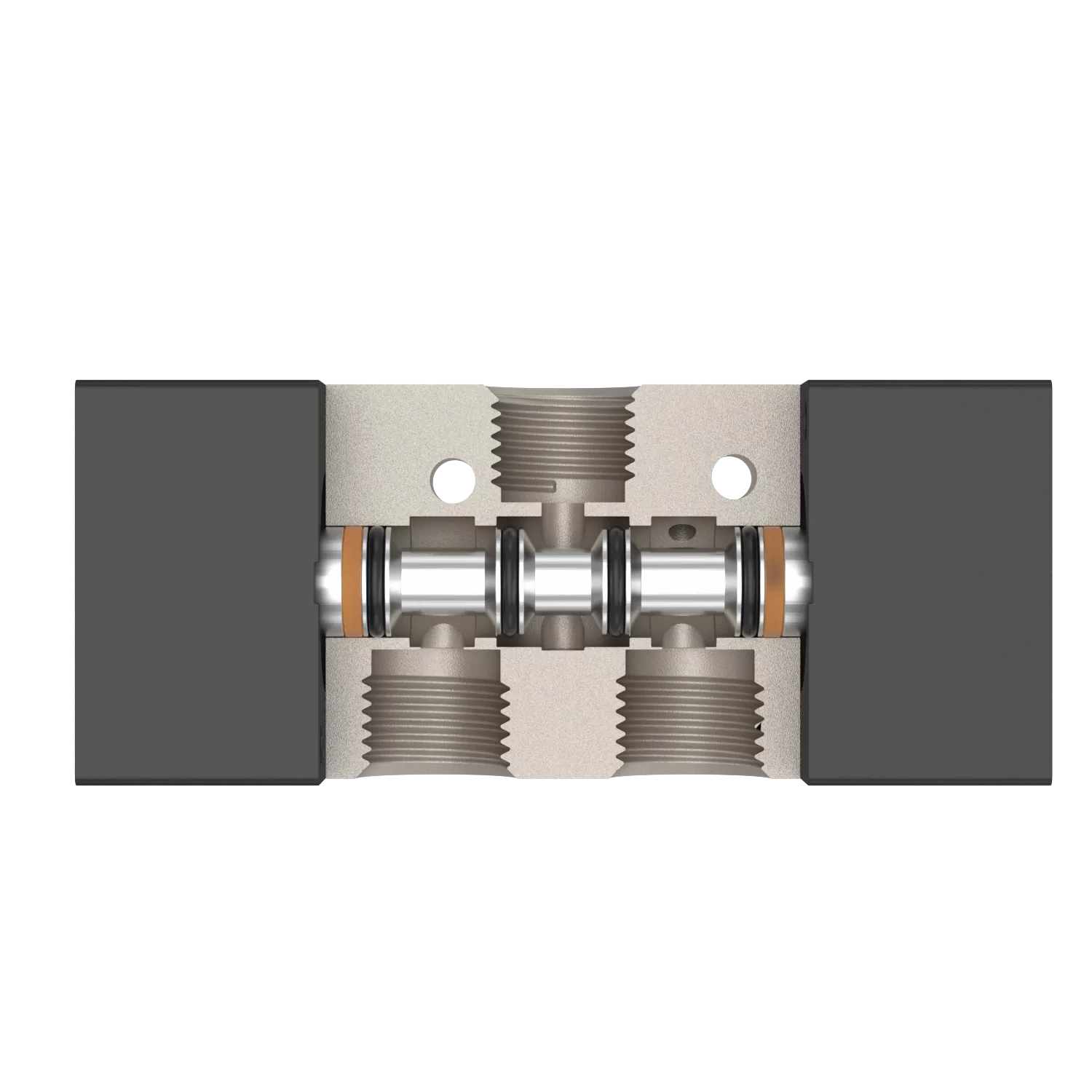

1. Конструкція поршневого типу з відмінною герметизацією та швидкою реакцією.
2. Подвійна пневматичне керування з функцією пам'яті.
3. Внутрішні отвори, оброблені спеціальними методами, що забезпечує низький опір тертю, низький пусковий тиск і подовжений термін служби.
4. Не потребує мастила.
5. Легка установка з кількома монтажними положеннями.
6. Можна інтегрувати з вузлом клапана базової плити, заощаджуючи місце для встановлення.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
контроль зовнішнього повітря |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,8(21~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Максимальна робоча частота |
5 разів/секунду |
|
Матеріал корпусу |
алюмінієвий сплав |
|
модель |
Діаметр порту |
кількість позицій |
Ефективна площа поперечного перерізу мм² (значення CV) |
|
3A110-M5 |
M5 |
Дві позиції три сторони |
5,5(0,3) |
|
3A120-M5 |
M5 |
Дві позиції три сторони |
5,5(0,3) |
|
3A110-06 |
G1/8 |
Дві позиції три сторони |
12,0(0,67) |
|
3A120-06 |
G1/8 |
Дві позиції три сторони |
12,0(0,67) |
|
3A210-06 |
G1/8 |
Дві позиції три сторони |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Дві позиції три сторони |
14,0(0,7) |
|
3A210-08 |
G1/4 |
Дві позиції три сторони |
16,0(0,89) |
|
3A220-08 |
G1/4 |
Дві позиції три сторони |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Дві позиції три сторони |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Дві позиції три сторони |
25,0(1,39) |
|
3A310-10 |
G3/8 |
Дві позиції три сторони |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Дві позиції три сторони |
30,0 (1,67) |
|
3A410-15 |
G1/2 |
Дві позиції три сторони |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Дві позиції три сторони |
50,0 (2,79) |
