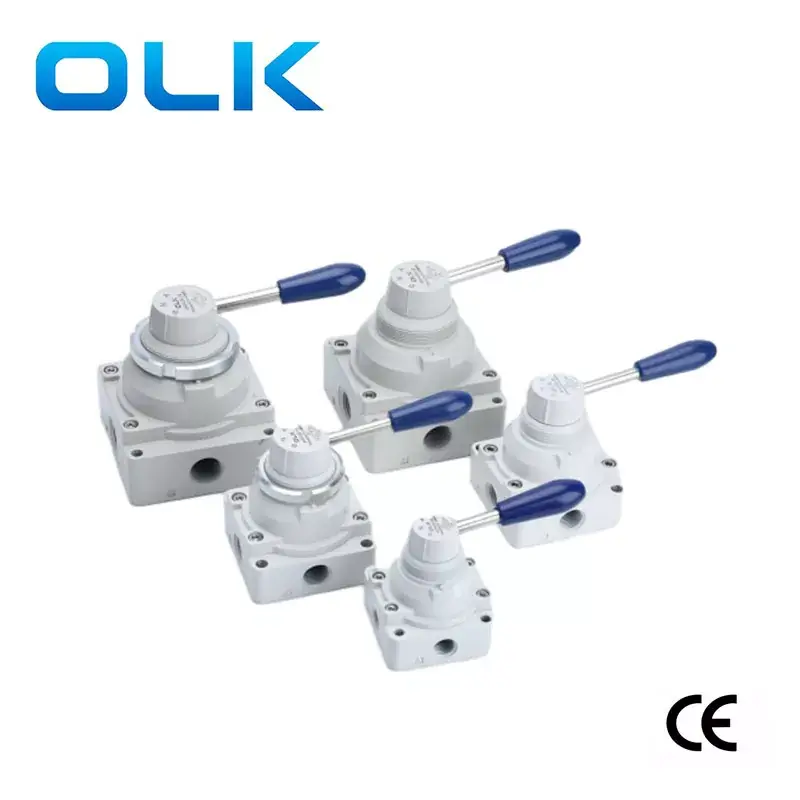

4-ходовий ручний обертовий клапан серії 4HV

Model:4HV210-08

Ласкаво просимо до оптових або індивідуальних ручних обертових клапанів серії 4HV на нашому заводі в будь-який час. Ми надамо вам заводські знижки на наші продукти. OLK є виробниками та постачальниками ручних клапанів 4HV у Китаї.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Надіслати запит

Опис продукту

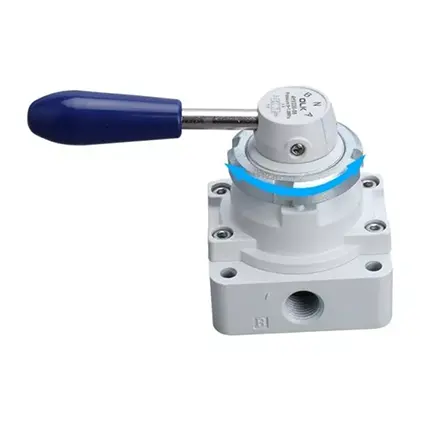

Ouleikai (OLK) 4HV серії двоходовий чотирьохпортовий/триходовий чотирьохпортовий вентиль з ручним керуванням перемикається обертанням важеля вручну, що забезпечує гарне тактильне відчуття та плавну роботу.

Клапан 4HV з ручним керуванням має велику ефективну площу потоку та низькі втрати тиску, що допомагає зменшити споживання енергії та підвищити ефективність під час перекачування рідини. Крім того, він пропонує два типи встановлення для користувачів на вибір: встановлення на панелі та встановлення знизу з монтажними гайками для встановлення на панелі.

Загалом ручний клапан Ouleikai (OLK) 4HV є високопродуктивним і зручним у використанні регулюючим клапаном, який широко використовується в різних галузях промисловості. Щоб отримати більш детальну інформацію про ручний клапан 4HV, радимо ознайомитися з інструкцією до продукту або звернутися до професійного технічного персоналу.

4HV ручний клапан Характеристики продукту

1. Плавне та легке обертання з хорошим тактильним відчуттям, точне позиціонування:

2. Велика ефективна площа потоку з низькою втратою тиску;

3. Велика ефективна площа потоку;

4. Доступні два способи установки: панельна та нижня. Установка панелі здійснюється за допомогою кріпильних гайок.

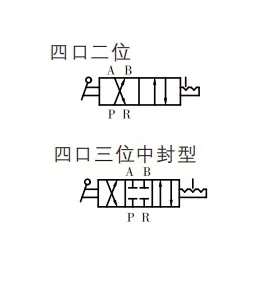

4-ходовий ручний поворотний клапан серії 4HV Символ:

Код замовлення
4HV	2	30	__	8	S
Модель	серії	положення		Розмір порту	Тип установки:
4HV: ручний ручний поворотний клапан серії 4HV	Серія 2:200	10:2 положення 4 Порт		06:PT1/8	Пустий
	Серія 3:300	30:3 положення 4 Порт		08:PT1/4	S: Монтаж на панелі (з клапанною гайкою)
	Серія 4:400			10:PT3/8
				15:PT1/2
				20:PT3/4

4-ходовий ручний поворотний клапан серії 4HV Загальні параметри

робоче середовище	Повітря (фільтрований через фільтр понад 40 мкм)
Дія	ручне керування
мастильний	непотрібний
Діапазон робочого тиску МПа (psi)	0~1,0(~145)
Гарантована стійкість до тиску	1,5 МПа (215 фунтів на квадратний дюйм)
Робоча температура °C	-20~70

Серія 4HV ручний поворотний клапан 4-ходовий з різними параметрами

модель	Діаметр порту	кількість позицій	Ефективна площа поперечного перерізу мм² (значення CV)
4HV210-06	PT1/8	2 позиція 4 спосіб	14,0(0,78)
4HV230-06	PT1/8	3 позиція 4 спосіб	14,0(0,78)
4HV210-08	PT1/4	2 позиція 4 спосіб	14,0(0,78)
4HV230-08	PT1/4	3 позиція 4 спосіб	14,0(0,78)
4HV310-08	PT1/4	2 позиція 4 спосіб	30,0 (1,67)
4HV330-08	PT1/4	3 позиція 4 спосіб	30,0 (1,67)
4HV310-10	PT3/8	2 позиція 4 спосіб	33,0 (1,83)
4HV330-10	PT3/8	3 позиція 4 спосіб	33,0 (1,83)
4HV410-15	PT1/2	2 позиція 4 спосіб	88,0 (4,89)

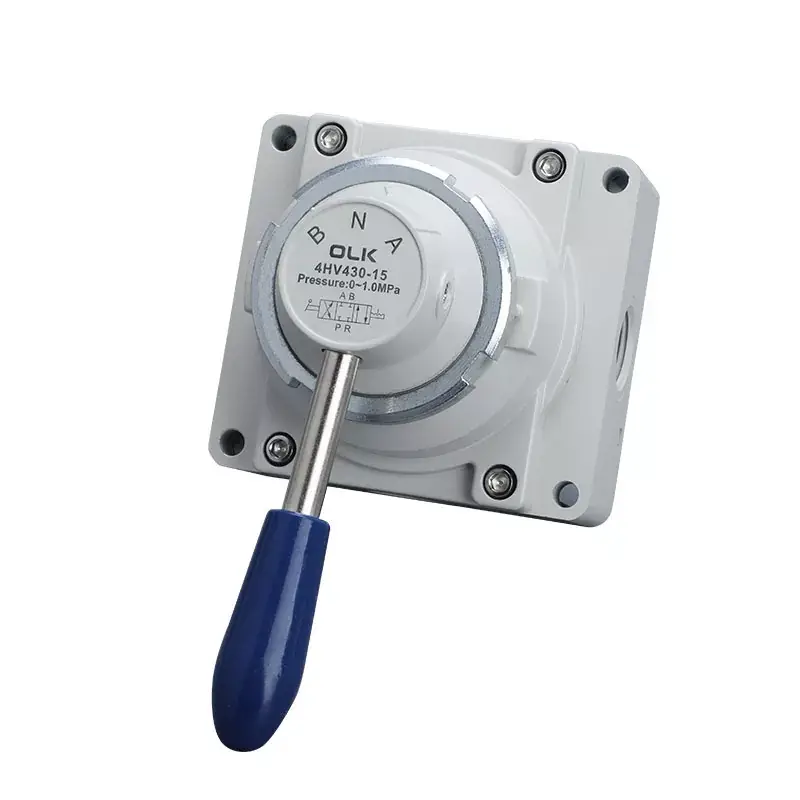

4HV430-15	PT1/2	3 позиція 4 спосіб	88,0 (4,89)
4HV410-20	PT3/4	2 позиція 4 спосіб	95,0 (5,27)
4HV430-20	PT3/4	3 позиція 4 спосіб	95,0 (5,27)

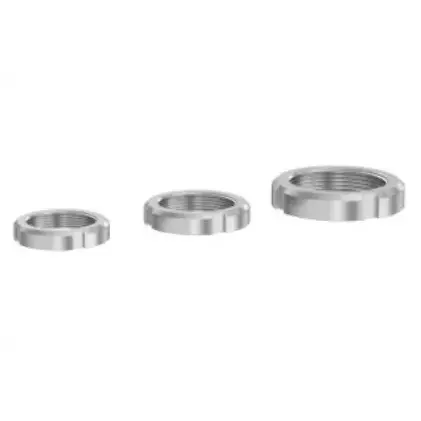

4-ходовий 4HV гайка клапана з ручним керуванням:

модель:	Тема:
4HV200	M35X1.5
4HV300	M40X1.5
4HV400	M52X1.5

Пневматичні ручні поворотні клапани OLK – Порівняння 5 моделей
Фото
Модель OLK	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Позиція	2 Позиція 4 Спосіб	3 Позиція 4 Спосіб	3 Позиція 4 Спосіб	3 Позиція 4 Спосіб	3 Позиція 4 Спосіб
	3 Позиція 4 Спосіб
Розмір порту	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Особливості продукту	Панельне кріплення	A: Чотиристоронній інтерфейс B: двосторонній інтерфейс, із звукопоглиначем внизу			Порожнє: один отвір на одній стороні L: два отвори на протилежних сторонах； D： чотири отвори внизу；

Ручка	Знімна ручка	Знімна ручка	Знімна ручка	Незнімні/пластикові ручки	Знімна ручка, ручка проти опіків

Розміри основи	200 ряд: 62 мм 300 серія: 74 мм 400 серія: 94 мм	61,3 мм	74 мм	74 мм	55 мм
		HV200A			К34Р6-8

		HV200B			K34R6-8L

					К34Р6-8Д

FAQ:

У чому особливість клапана ручного керування 4HV?

Ручний клапан 4HV може бути встановлений на панелі.

Скільки положень можна вибрати в ручному клапані 4HV?

Можна вибрати 2 позиції 4 способи та 3 позиції 4 способи двох типів.
