Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

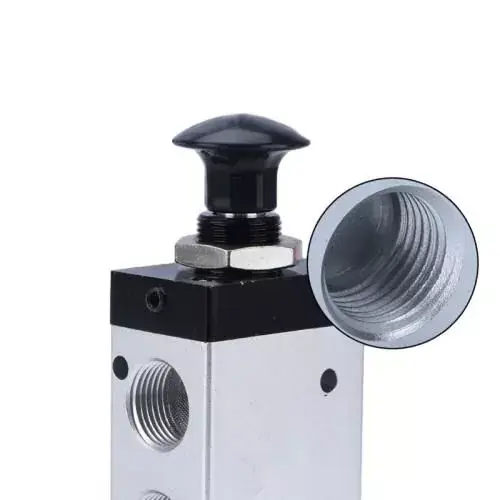

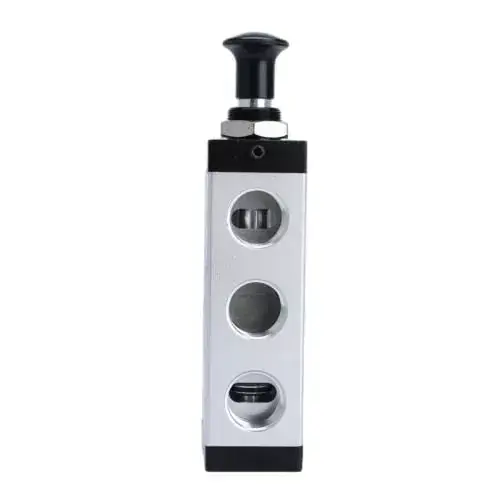

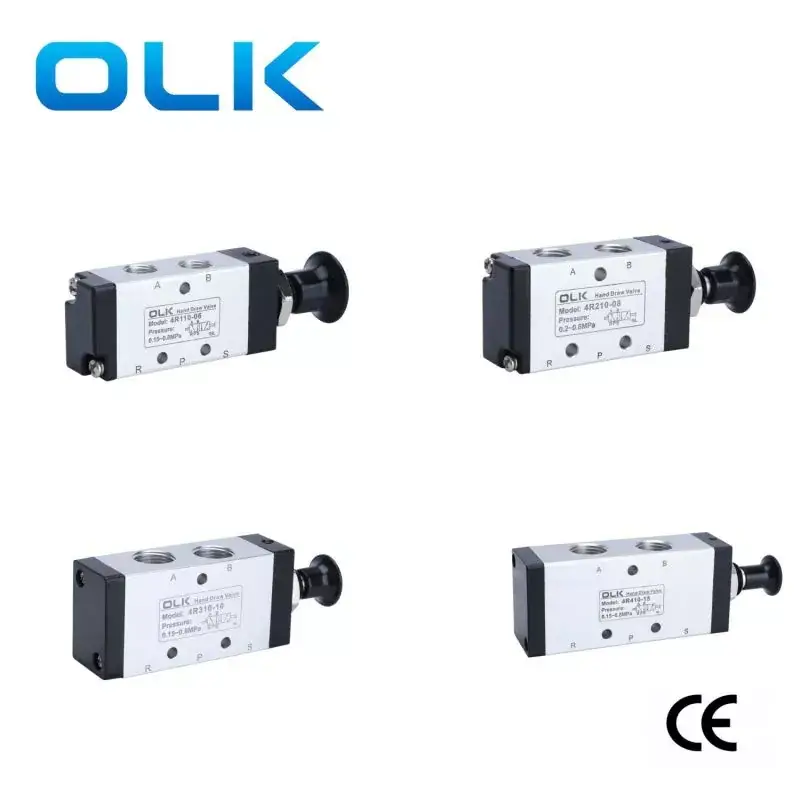

2 Position 5 Way5-ходовий клапан серії Ouleikai (OLK) 4R з ручним керуванням має конструкцію 2/5, що дозволяє контролювати та перемикати різні гази, що відповідає вимогам різних пневматичних систем. Операція ручної тяги контролює зміну напрямку, що робить операторів зручними вручну контролювати напрямок потоку газу з високою гнучкістю.
Примітки: Будь ласка, не перевищуйте номінальний діапазон робочого тиску ручного клапана, щоб уникнути впливу на безпеку та стабільність виробу. Сценарії використання: використовується для контролю газу в лабораторних газових системах і подібних додатках.
СИМВОЛ:
Код замовлення:
4R
2
10
08
МОДЕЛЬ:
СЕРІЯ
ФУНКЦІЯ:
РОЗМІР ПОРТА:
4L: 5/2 ручний клапан
Серія 1:100
положення 10:2
100 серія:06:G1/8
2:200 сейрів
200 серія:06:G1/8
3:300 сейрів
200 серія:08:G1/4
300 серія:08:G1/8
Серія 300:10:G3/8
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Ручний прямої дії |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0~0,8(0~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Робоча температура °C |
-20~70 |
|
Матеріал корпусу |
алюмінієвий сплав |
|
модель |
Діаметр порту |
Площа поперечного перерізу потоку, мм² (значення CV) |
|
4Р110-М5 |
M5 |
5,5(0,3) |
|
4Р110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

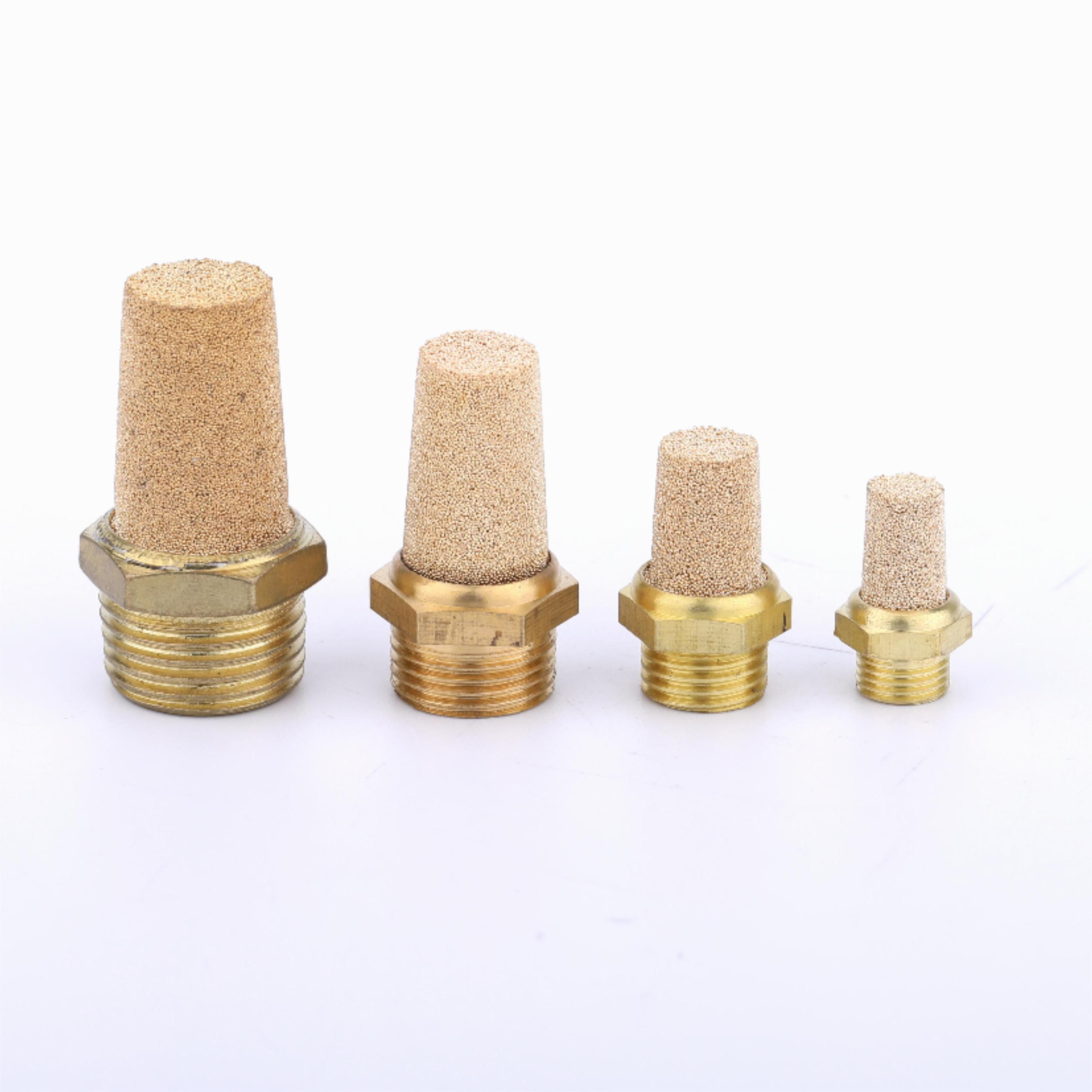

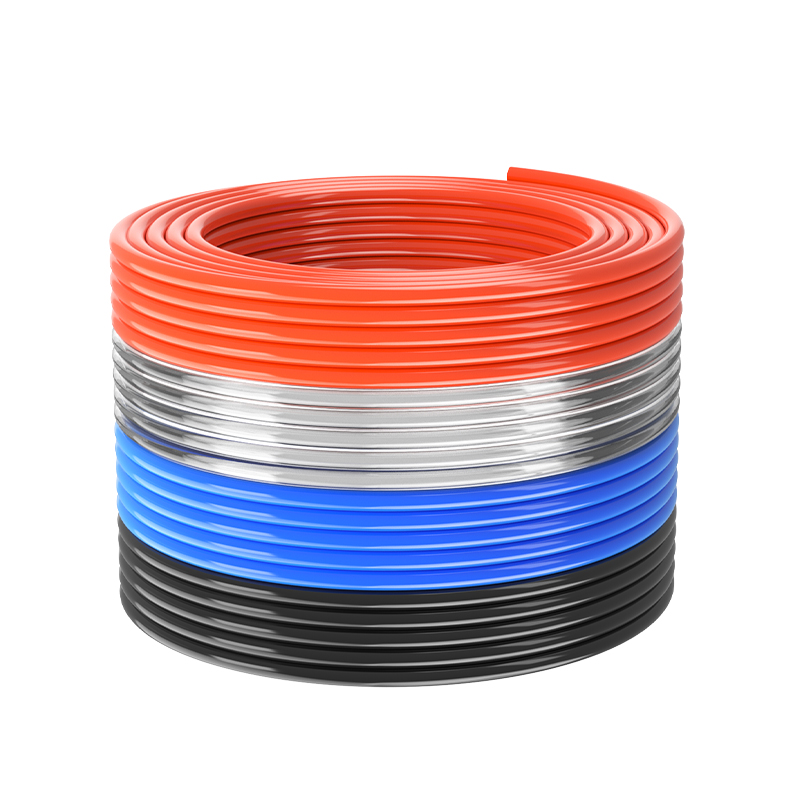

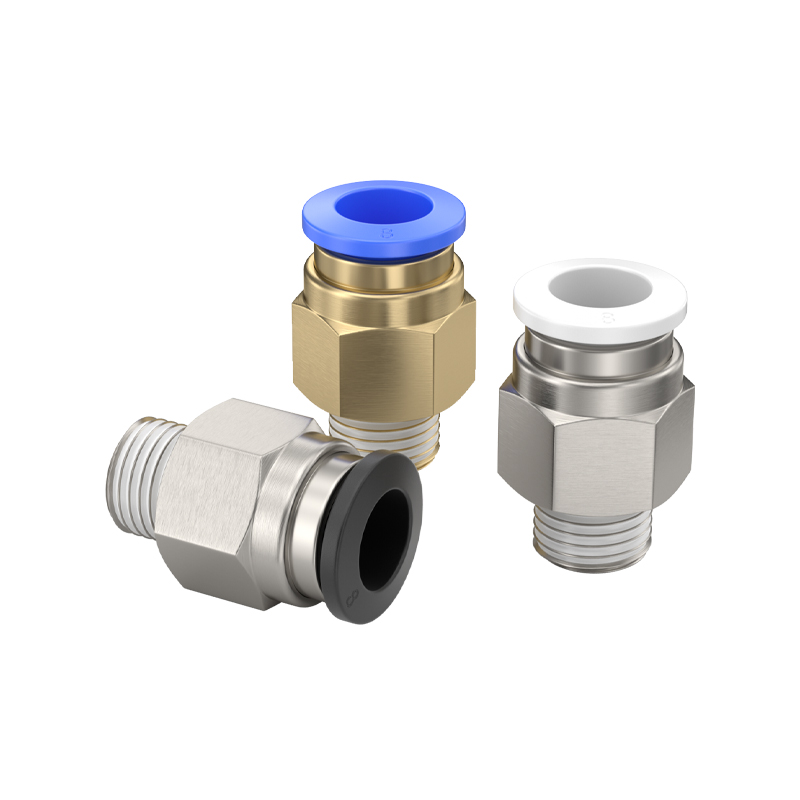

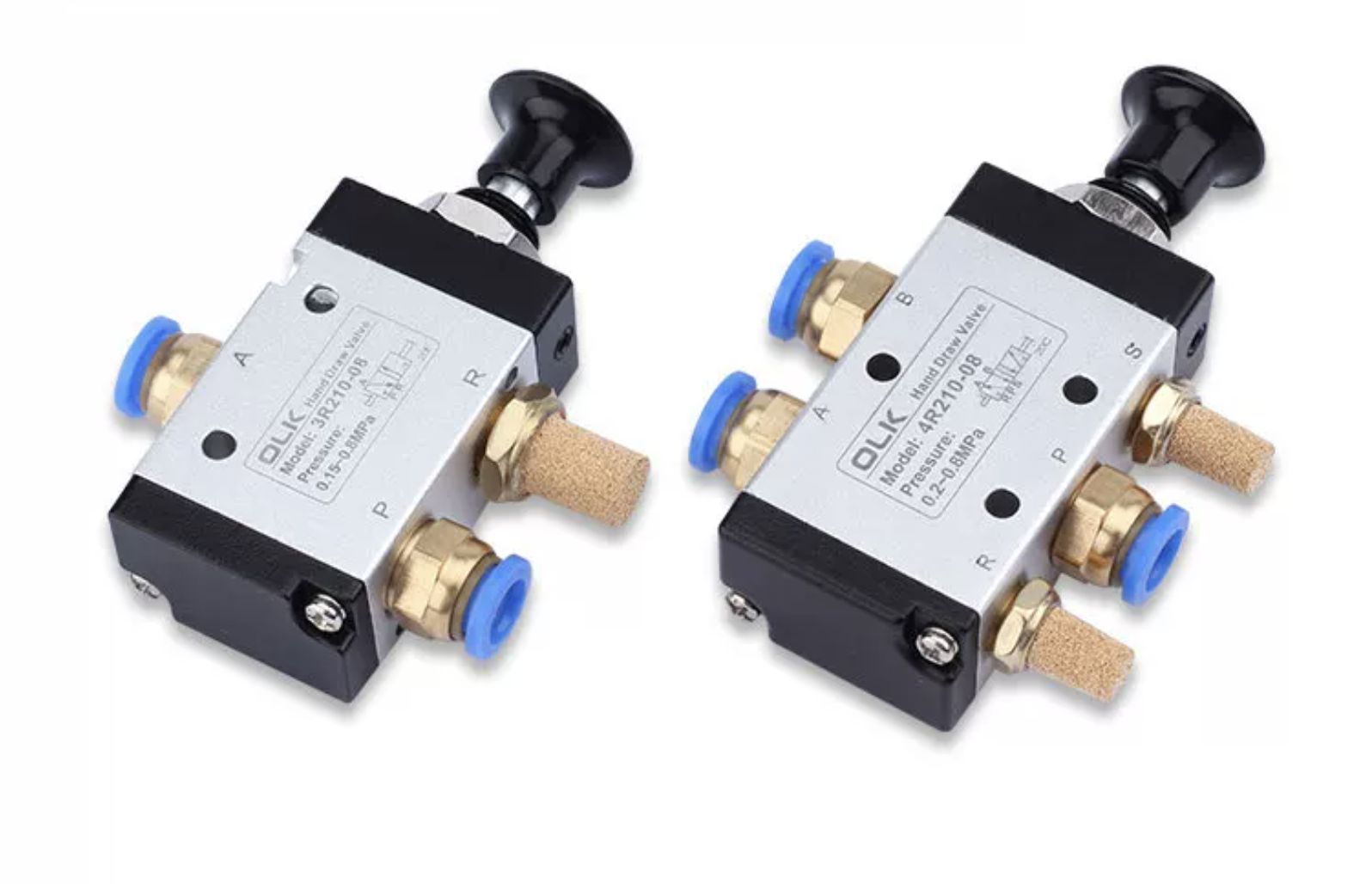

| Зовнішній вигляд ручного клапана 3R/4R | ПУ ТРУБКА | ПК СПІЛ | БАШТОВИЙ ГЛУШНИК |
 |
 |
 |
 |
поширені запитання:
1: Клапан випускає повітря лише тоді, коли натиснуто кнопку?
так Це миттєвий механічний клапан. Повітря надходить тільки при натисканні кнопки. Після відпускання кнопки клапан автоматично повертається у вихідне положення і подача повітря припиняється.
2: Яка різниця між механічними клапанами серій 210 і 310?
Основна відмінність полягає в розмірах корпусу і пропускній здатності.
Серія 210: Компактний розмір, підходить для застосувань із меншим споживанням повітря.
Серія 310: на один розмір більше, ніж серія 210, що забезпечує більшу пропускну здатність.
Серія 410: більше, ніж серія 310, і підходить для застосувань, які потребують ще більшого потоку повітря.
Робоча функція залишається незмінною; вибір головним чином залежить від необхідної швидкості потоку та місця для встановлення.
3: Чи має клапан вбудований фільтр?
так Головний повітрозабірний отвір клапана OLK оснащено вбудованою фільтруючою сіткою, яка допомагає запобігти потраплянню пилу та частинок у корпус клапана, підвищуючи надійність і подовжуючи термін служби.
4: Як вибрати між клапанами серії 4R210, 4R310 і 4R410?
Якщо для вашого застосування потрібен невеликий і компактний клапан, зазвичай достатньо серії 210. Для вищих вимог до повітряного потоку рекомендується серія 310. Для великих пневматичних систем або застосувань із високим споживанням повітря кращим вибором є серія 410.
Усі три серії забезпечують однакову робочу функцію; основною відмінністю є розмір клапана та пропускна здатність.
