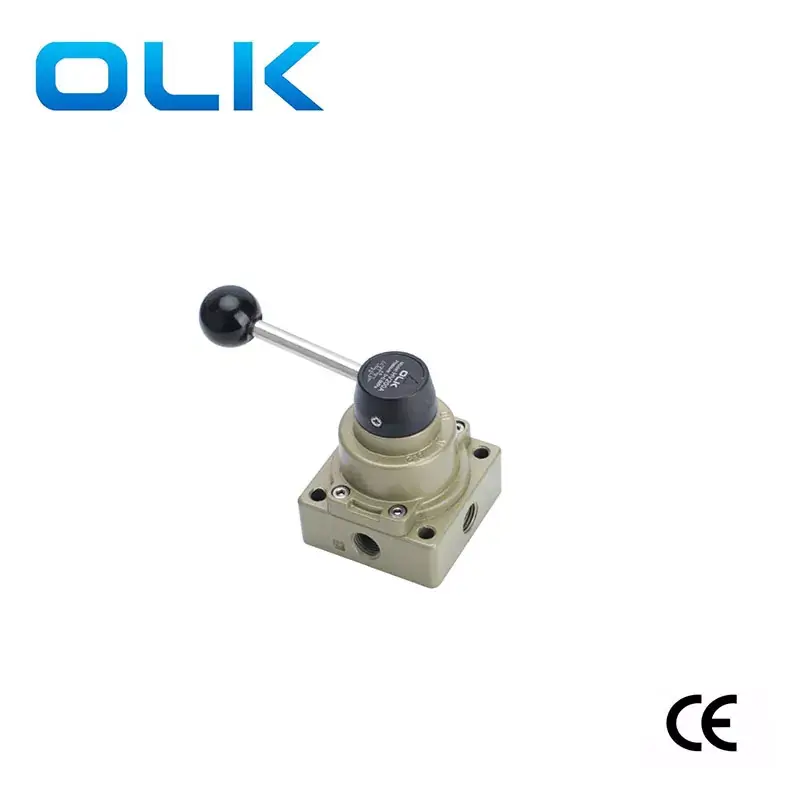

OULEIKAI (OLK) HV200A/B Двосторонні чотирипортові клапани, що керуються руками, керуються вручну, при цьому перемикання повітря, що перемикається шляхом обертання ручки клапана. Їх легко керувати та інтуїтивно зрозуміло, не вимагаючи додаткової енергопостачання. Порт-клапан HV200B 2/4 має вбудований глушник у нижньому вихлопному порту.
Посібник з обертового клапана OLK HV200 4 Шлях є універсальним і підходить для різних пневматичних систем. Завдяки стабільній продуктивності, надійності та економічній ефективності вони є ідеальним вибором для контролю пневматичного системи.
Ручні обертові клапани серії HV200 4 -ти шляху різні передачі призводять до різних дій циліндрів.
При перемиканні на шестірню 02, витяжний порт B випускає повітря, вентиляційні отвори A і циліндр поширюються.
При перемиканні на N передач і, і B вихлопні порти закриті, а циліндр зупиняється на середині.
При переході на шестірні 01, вихлопний порт випускає повітря, вентиляційні отвори B вихлопного порту, а циліндр відтягується.
|
Упорядкування коду |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Модель |
серія |
|
|
Функціонування |
Розмір порту |
|
HV: HV Series Ручна ручна обертальна клапан |
2: 200 серії |
|
|
A: Чотирикутне інтерфейс |
08: RC1/4 |
|
|
|
|
|
B: B: Двосторонній інтерфейс, з ослабленням звуку внизу |
|
|
Модель |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Робочий середовище |
Повітря （фільтр через екран фільтру понад 40 мкм） |
|||
|
Режим дії |
Ручний контроль |
|||
|
Розмір порту |
Вхід = outlet = PT1/4 |
|||
|
Діапазон тиску |
0,15-0,8 мпА (21-114psi) |
|||
|
Позиція |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Тиск |
'-10-60 ℃ |
|||
|
Доказовий тиск |
1,5 мПа (215psi) |
|||
|
Пневматичні обертові клапани Pneumatic руки - 5 моделей порівняння |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
Модель OLK |
4HV210/310/410/230/330/430 |
|
Hv200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/л/д |
|
Позиція |
2 Позиція 4 Шлях |
|
3 Позиція 4 Шлях |
|
3 Позиція 4 Шлях |
|
3 Позиція 4 Шлях |
|
3 Позиція 4 Шлях |
|
|
3 Позиція 4 Шлях |
|
|
|
|
|
|
|
|
|
Розмір порту |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Особливості продукту |
Кріплення панелі |
|
A: Чотирикутне інтерфейс B: двосторонній інтерфейс, з ослабленням звуку внизу |
|
|
|
|
|
Порожній: Один отвір з одного боку l: Дві отвори з протилежних боків ； d: чотири отвори на дні ； |
|
|
|
|
|
|
|
|
|
|
|
|
Ручка |
Знімна ручка |
|
Знімна ручка |
|
Знімна ручка |
|
Не знімні/ пластикові ручки |
|
Знімна ручка, антисальська ручка |
|
|
|
|
|
|
|
|
|
|
|
|
Розміри бази |
200 серії: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
Модель |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Робочий середовище |
Повітря （фільтр через екран фільтру понад 40 мкм） |
|||||
|
Режим дії |
Ручний контроль |
|||||
|
Розмір порту |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Діапазон тиску |
0,15-0,8 мпА (21-114psi) |
|||||
|
Позиція |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Тиск |
'-10-60 ℃ |
|||||
|
Доказовий тиск |
1,5 мПа (215psi) |
|||||
