Двоходовий пневматичний електромагнітний клапан 2W із нормально закритим електромагнітним клапаном має конструкцію прямої дії, виготовлену з точно обробленого корпусу клапана, високопродуктивної котушки, плунжера з нержавіючої сталі та надійних ущільнювальних компонентів. Ця серія включає два типи потоку: модель малого потоку для стандартних систем і модель великого потоку для керування рідиною великої ємності.

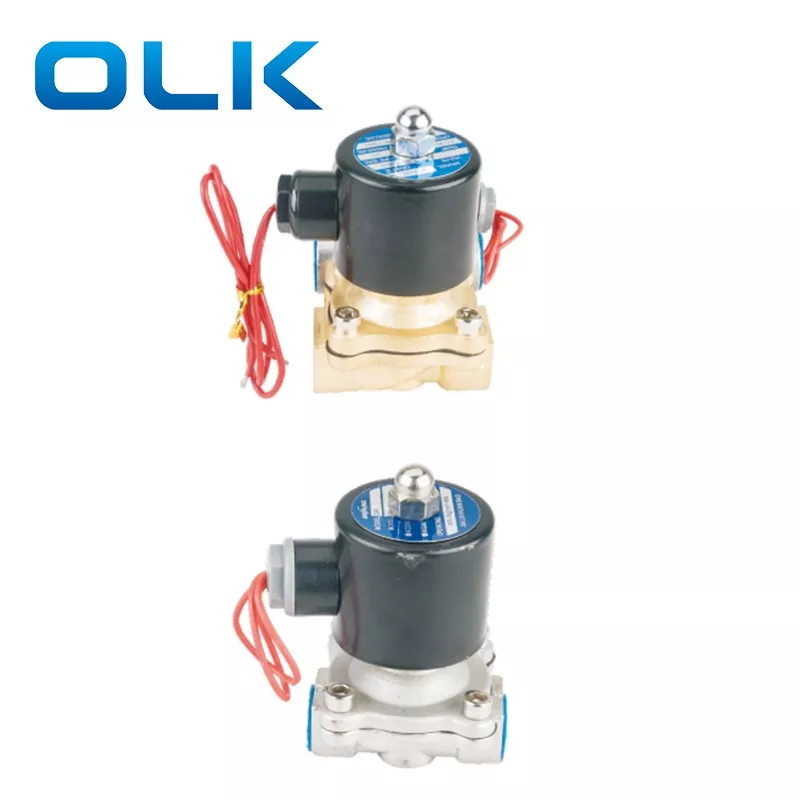

Клапан регулювання рідини потужністю 2 Вт доступний у виконанні з латуні та нержавіючої сталі. Латунні моделі ідеально підходять для загального застосування з водою та повітрям, тоді як версії з нержавіючої сталі пропонують підвищену корозійну стійкість для більш вимогливих промислових середовищ.
Завдяки широкому діапазону застосування та високій експлуатаційній безпеці, клапан 2W зазвичай використовується для зовнішнього керування рідиною, регулювання потоку за допомогою таймерів або контрольних приладів, а також загальних водно-повітряних рідинних систем, забезпечуючи стабільну та зручну роботу в різних установках пневматичного та рідинного керування.
Підходить для керування такими середовищами, як рідини, гази та легкі нафти (≤20CST), цей клапан має структуру прямої дії з нульовим тиском, високою пропускною здатністю та чудовою надійністю. Корпус клапана виготовлений з латуні (гарячого кування). Ця серія пропонує кілька типів, що дозволяє вибрати відповідний на основі вимог контролю.
При розробці схеми керування віддавайте перевагу нормально закритому (NC) типу, коли це можливо. Якщо електромагнітний клапан має залишатися відкритим протягом більш тривалого часу та закритим протягом меншого часу, виберіть нормально відкритий (NO) тип.
Якщо рідина містить домішки, перед клапаном слід встановити фільтр (з розміром осередків 260).
Позначений напрямок на корпусі клапана має збігатися з напрямком потоку середовища
Символ:
① Малий розмір отвору – код моделі серії 2W (1,2–4 мм)
|
Код замовлення |
|||||
|
2,5 мм |
025 |
- |
08 |
AC110V |
E |
|
Модель |
Розмір отвору (мм) |
|
Розмір порту |
Напруга |
Матеріал ущільнення |
|
2W: 2-позиційний 2-ходовий, прямої дії |
012:1,2 мм |
|
M4:M4X0,7 |
DC12 |
Пробіл: NBR |
|
2WH: 2-позиційний 2-ходовий, прямої дії (типу високого тиску) |
020:2 мм |
|
06:1/8 |
DC24 |
E:EPDM (для пари) |
|
2S: 2-позиційний 2-ходовий з нержавіючої сталі, прямої дії |
025:2,5 мм |
|
06:1/8 |
AC24V 50 Гц/60 Гц |
V:VITION (для високої температури та вакууму) |
|
2SH: 2-позиційний 2-ходовий з нержавіючої сталі, прямої дії (тип високого тиску) |
040:4 мм |
|
10:3/8 |
AC110V 50 Гц/60 Гц |
|
|
|
|
|
|
AC220V 50 Гц/60 Гц |
|
|
|
|
|
|
NBP, EPDM або VITON |
|
Як встановити двоходовий пневматичний електромагнітний клапан 2W?
|
Код замовлення |
|||||
|
2,5 мм |
025 |
- |
08 |
AC110V |
E |
|
Модель |
Розмір отвору (мм) |
|
Розмір порту |
Напруга |
Матеріал ущільнення |
|
2W: 2-позиційний 2-ходовий, прямої дії |
160:16 мм |
|
10:3/8 |
DC12 |
Пробіл: NBR |
|
2S: 2-позиційний 2-ходовий з нержавіючої сталі, прямої дії |
200:20 мм |
|
15:1/2 |
DC24 |
V:VITION (для високої температури та вакууму) |
|
|
250:25 мм |
|
20:3/4 |
AC24V 50 Гц/60 Гц |
|
|
|
350:35 мм |
|
25:1'' |
AC110V 50 Гц/60 Гц |
|
|
|
040:4 мм |
|
35:1-1/4'' |
AC220V 50 Гц/60 Гц |
|
|
|
500:50 мм |
|
40:1-1,2'' |
NBP, EPDM або VITON |
|
|
|
|
|
50:2'' |
|
|
|
Модель |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Альтернативна модель |
2S025-06 |
2S025-08 |
2S040-16 |
2Ш012-06 |
2Ш012-08 |
2Ш020-10 |
|
ЗМІ |
Повітря, вода, нафта, газ |
Повітря, Вода, Нафта |
||||
|
Тип операції |
Пряма акторська робота |
|||||
|
Структура |
Нормально закритий |
|||||
|
Діаметр отвору (Φ мм) |
2,5 мм |
4 мм |
12 мм |
2 мм |
||
|
Значення CV |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Розмір порту |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
В'язкість рідини |
≤20CST |
|||||
|
Діапазон робочого тиску |
0~0,7 МПа |
0~0,20 МПа |
||||
|
Доказовий тиск |
1,0 МПа |
3,5 МПа |
||||
|
Робоча температура |
-5 ~ 80 ℃ |
|||||
|
Діапазон напруги |
±10% |
|||||
|
Матеріал корпусу |
2W160-15 Нержавіюча сталь 2S |
|||||
|
Матеріал ущільнення |
NBP, EPDM або VITON |
|||||
|
Модель |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Альтернативна модель |
2С160-10 |
2С160-15 |
2С200-20 |
2С250-25 |
2С350-35 |
2с400-40 |
2С500-50 |
|
ЗМІ |
Повітря, вода, нафта, газ |
Повітря, Вода, Нафта |
|||||
|
Тип операції |
Пряма акторська робота |
||||||
|
Структура |
Нормально закритий |
||||||
|
Діаметр отвору (Φ мм) |
16 мм |
40 мм |
25 мм |
35 мм |
40 мм |
50 мм |
|
|
Значення CV |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Розмір порту |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
В'язкість рідини |
≤20CST |
||||||
|
Діапазон робочого тиску |
Повітря 0~0,7 МПа; Вода 0~0,5 МПа; Масло 0~0,5 МПа |
||||||
|
Доказовий тиск |
1,0 МПа |
||||||
|
Робоча температура |
-5 ~ 80 ℃ |
||||||
|
Діапазон напруги |
±10% |
||||||
|
Матеріал корпусу |
2W160-15 Нержавіюча сталь 2S |
||||||
|
Матеріал ущільнення |
NBP, EPDM або VITON |
||||||
Для чого використовується двоходовий пневматичний електромагнітний клапан 2W і яка його функція?

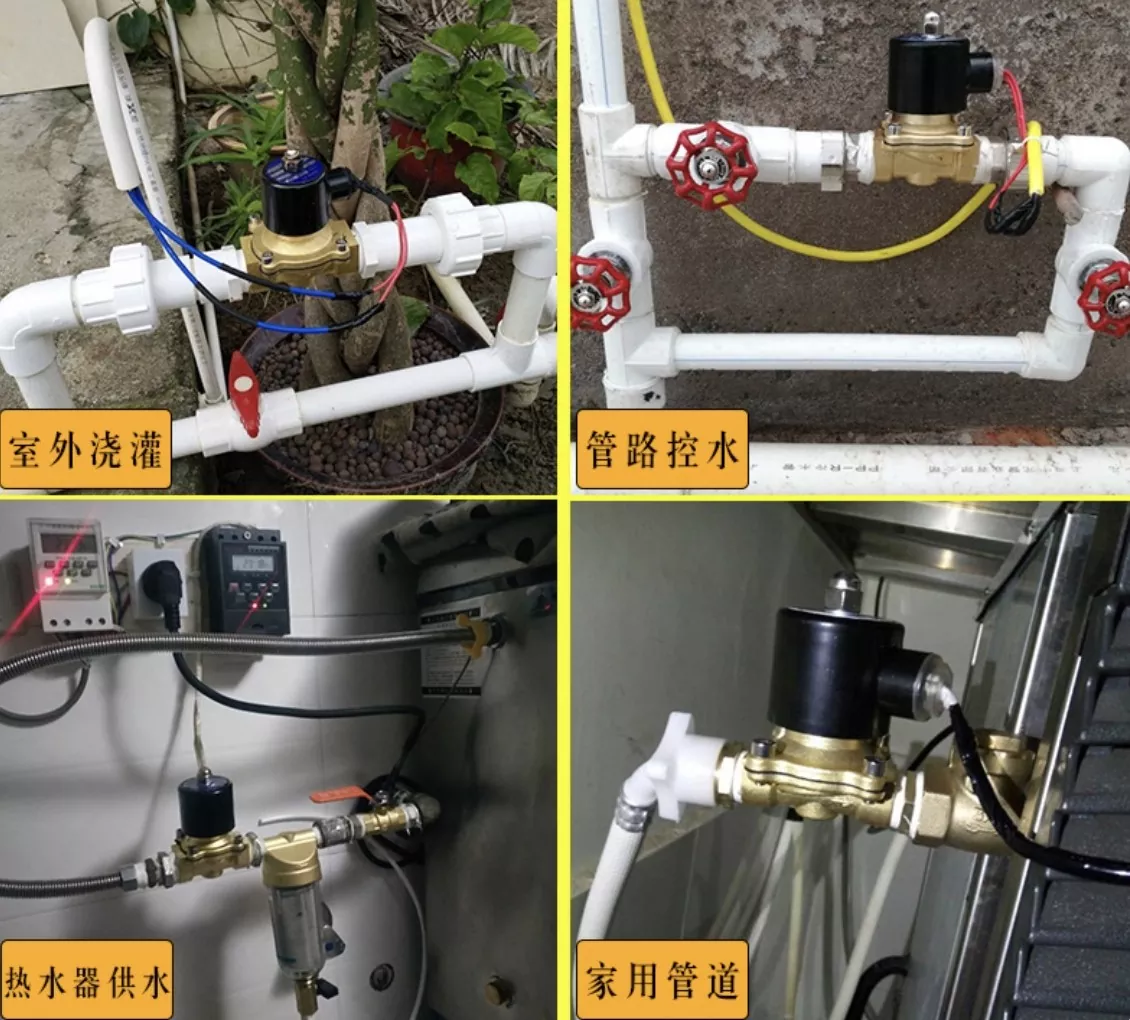

Можна використовувати з таймером для планового включення/вимкнення води. Він також може автоматично поливати рослини тощо.
Чи можна його (клапан 2 Вт) використовувати для крапельного зрошення саду?
Так, його можна використовувати.
Чи можна встановити електромагнітний клапан 2 Вт горизонтально та вертикально?
Необхідно встановлювати горизонтально.
Чи буде зворотний потік, коли 2-ходовий клапан 2 Вт закритий і існує зворотний тиск?
Зворотного потоку не буде.
Як встановити двоходовий пневматичний електромагнітний клапан 2W?
Встановити горизонтально. З’єднайте впускний і вихідний отвір відповідно до зазначеного напрямку потоку (→ напрямок потоку).
