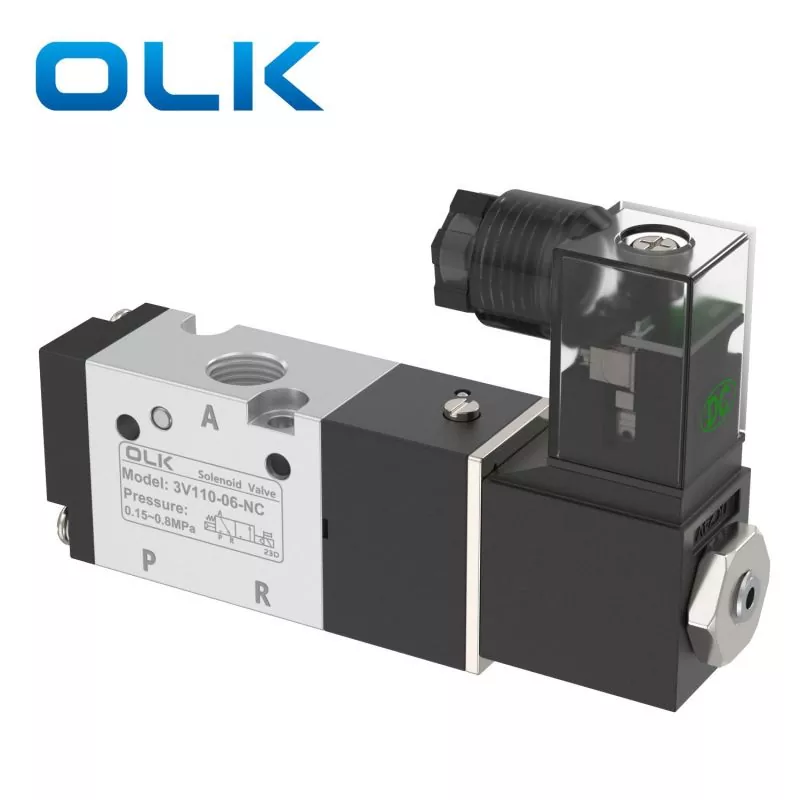

3-ходовий електромагнітний клапан серії OLK 3V100, це пілотний тип. Швидкість реакції більш висока, а робота більш надійна. Підходить для керування пневматичними циліндрами простої дії. Корпус клапана виготовлено з високоякісного алюмінієвого сплаву та є міцним, що робить його придатним для використання в різних суворих умовах.
Його можна поєднати зі сценаріями промислової автоматизації, такими як керування та перетворення рідини на різних автоматизованих виробничих лініях, пневматичному обладнанні, медичних пристроях тощо.
|
3В |
1 |
10 |
6 |
НІ |
|
Модель |
Код |
тип клапана |
розмір порту |
Тип дії |
|
3V:3/2ходовий електромагнітний клапан |
Серія 1:100 |
10: єдиний соленоїд 5/2 ходу |
M5:M5 |
NC: Нормально закритий |
|
20: подвійний електромагнітний клапан 5/2 |
06:G1/8 |
НІ: Нормально відкритий |
|
Модель |
3В110-М5 |
3В120-М5 |
3В110-06 |
3В120-06 |
|
Робоче середовище |
Повітря（Фільтр через сітку фільтра понад 40 мкм） |
|||
|
Режим дії |
Внутрішній пілотний тип |
|||
|
розмір порту |
M5 |
G1/8 |
||
|
Ефективна площа поперечного перерізу |
5,5 мм²（Cv=0,31） |
12,0 мм²（Cv=0,67） |
||
|
посади |
3/2 Порт |
|||
|
Діапазон тиску |
0,15-0,8 МПа (21-114 psi) |
|||
|
Доказ тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|||
|
Робочий тиск |
'-20-70 ℃ |
|||
|
Матеріал корпусу |
Алюмінієвий сплав |
|||
|
3V110-06 AC24V |
3V110-06 AC110V |
3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
