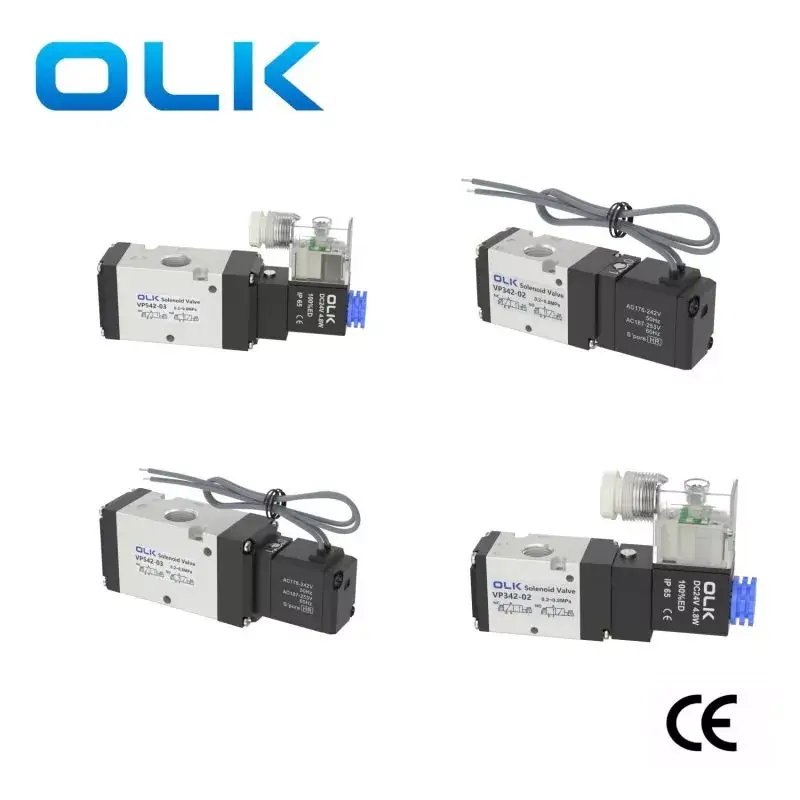

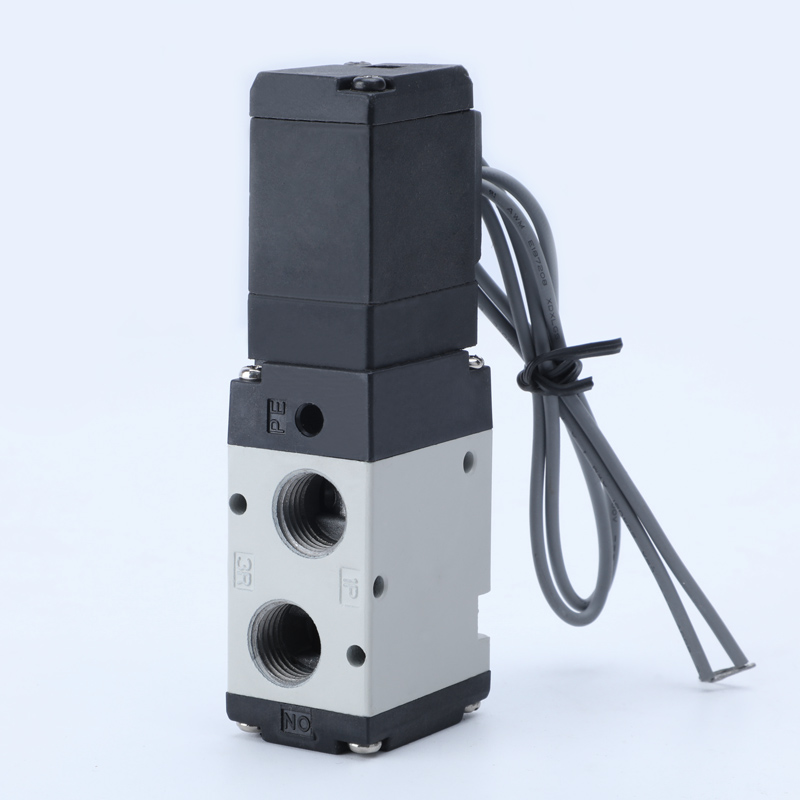

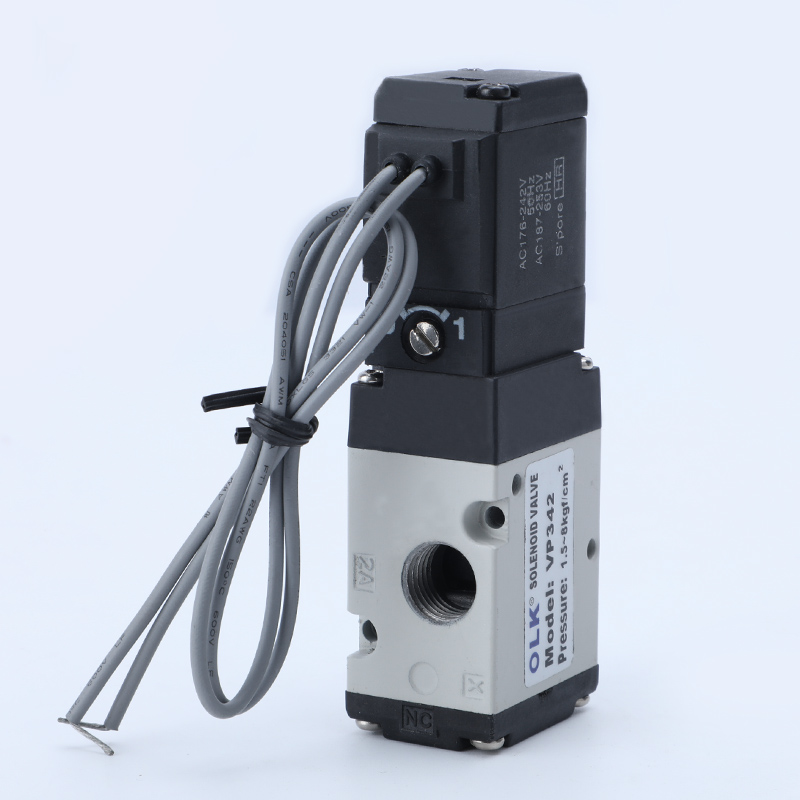

3-ходовий електромагнітний клапан серії Ouleikai (OLK) VP доступний у двох типах керування: внутрішній і зовнішній. Нормально відкриті та нормально закриті функції можна перемикати шляхом зміни напрямку встановлення нижньої кришки. Серія VP пропонує кілька стандартних напруг на вибір.
Примітка! Не використовуйте напругу, що перевищує вказаний діапазон, щоб уникнути загрози безпеці. Якщо з клапаном виявлено ненормальне димлення, витік або інші аномалії, негайно припиніть використання, відключіть джерело живлення та зверніться до торгового персоналу компанії OLK, щоб обговорити післяпродажне обслуговування.
СИМВОЛ:
| Код замовлення |
||||||||||
| ВП | 3 | 4 | 2 |
|
1 | G | B |
|
Нормално затворен | A |
| СЕРІЯ ВП | СЕРІЯ 3:3 | Акторський тип |
|
POILT РЕЖИМ | Напруга | Спосіб проводки |
Блокування засобу налагодження |
A: AC220V |
|
|
|
|
5:5 СЕРІЯ | НЗ/НІ |
|
Пусто: внутрішній пілот | A: AC220V | G:LINE |
|
02:PT1/4 | Бланк: PT | A:NC |
|
|
|
|
|
R: зовнішній пілот | B: 24 В постійного струму | Е: ВІД |
|
03:PT3/8 | T:NPT | Б: НІ |
|
|
|
|
|
|
C: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
Особливості продукту:

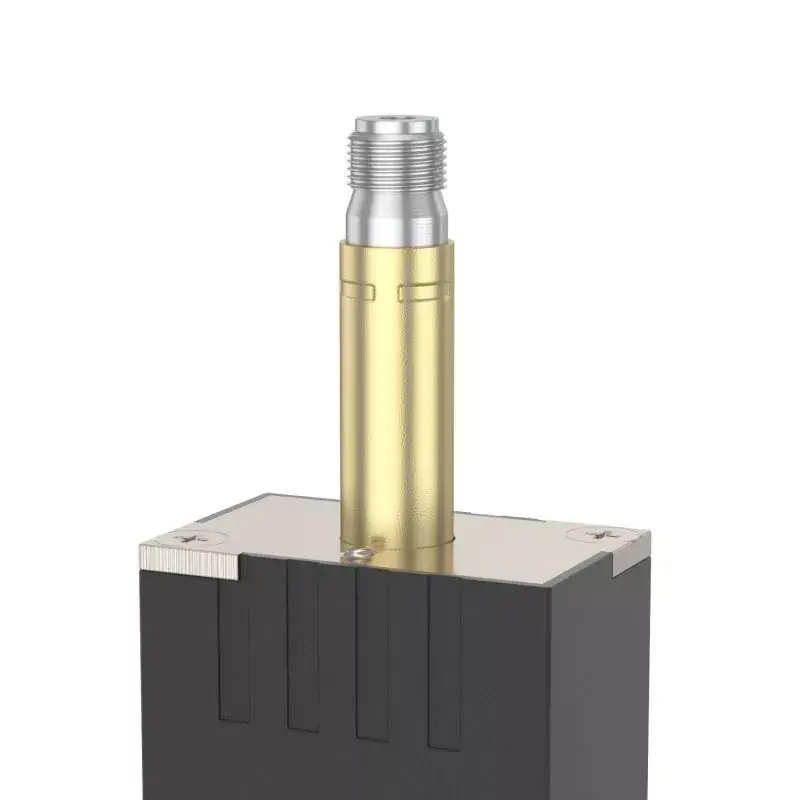

1. Пілотний режим: доступні зовнішні або внутрішні опції.
2. Конструкція прохідного клапана, яка може похвалитися чудовою герметичністю, швидкою реакцією та високою швидкістю потоку.
3. Робота без змащення.
4. Інтегрується з вузлами клапанів, що монтуються на основі, заощаджуючи простір для установки.
5. Оснащений ручним пристроєм для зручного встановлення та налагодження.
6. Для вибору доступні різні стандартні значення напруги.
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Пілотний тип |
|
кількість позицій |
Дві позиції три сторони |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,2～0,8 |
|
Гарантована стійкість до тиску |
1,5 МПа (215 psi) |
|
Робоча температура °C |
-10～50°C (без замерзання) |
|
Максимальна робоча частота |
5 разів/секунду |
|
Діаметр порту |
алюмінієвий сплав |
|
Стандартна напруга |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Використовуйте діапазон напруги |
Змінний струм: ±15% постійний струм: ±10% |
|
енергоспоживання |
Змінний струм: почати 6 ВА, підтримувати 3 ВА, постійний струм: 2,5 Вт |
|
рівень захисту |
IP65 (DIN40050) |
|
клас термостійкості |
клас B |
|

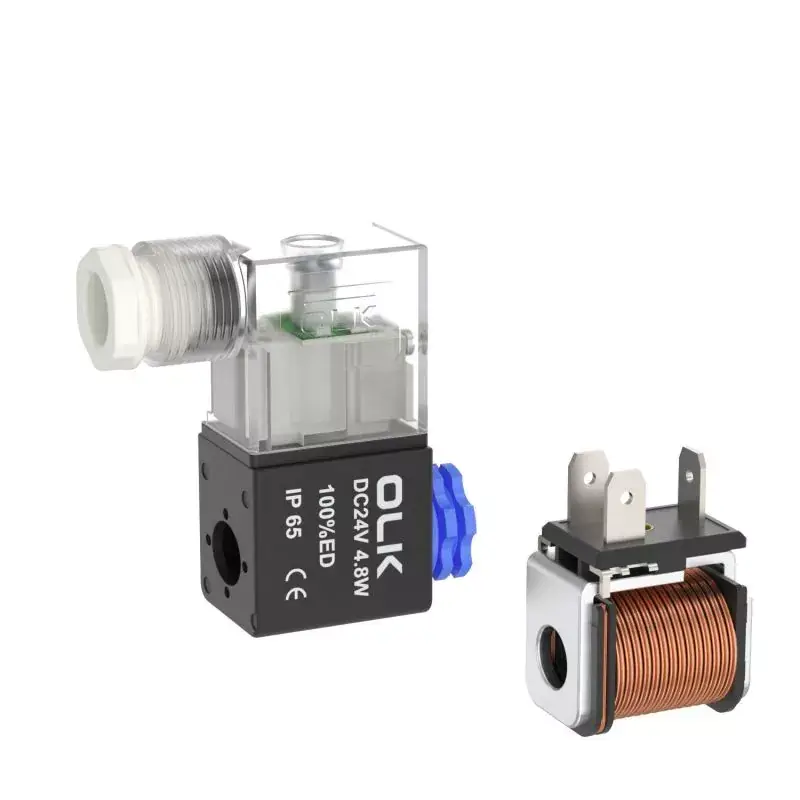

Тип підключення |
Тип розетки DIN, розетка |
|
500:50 мм |
0,05 секунди або менше |
|
NRV06 |

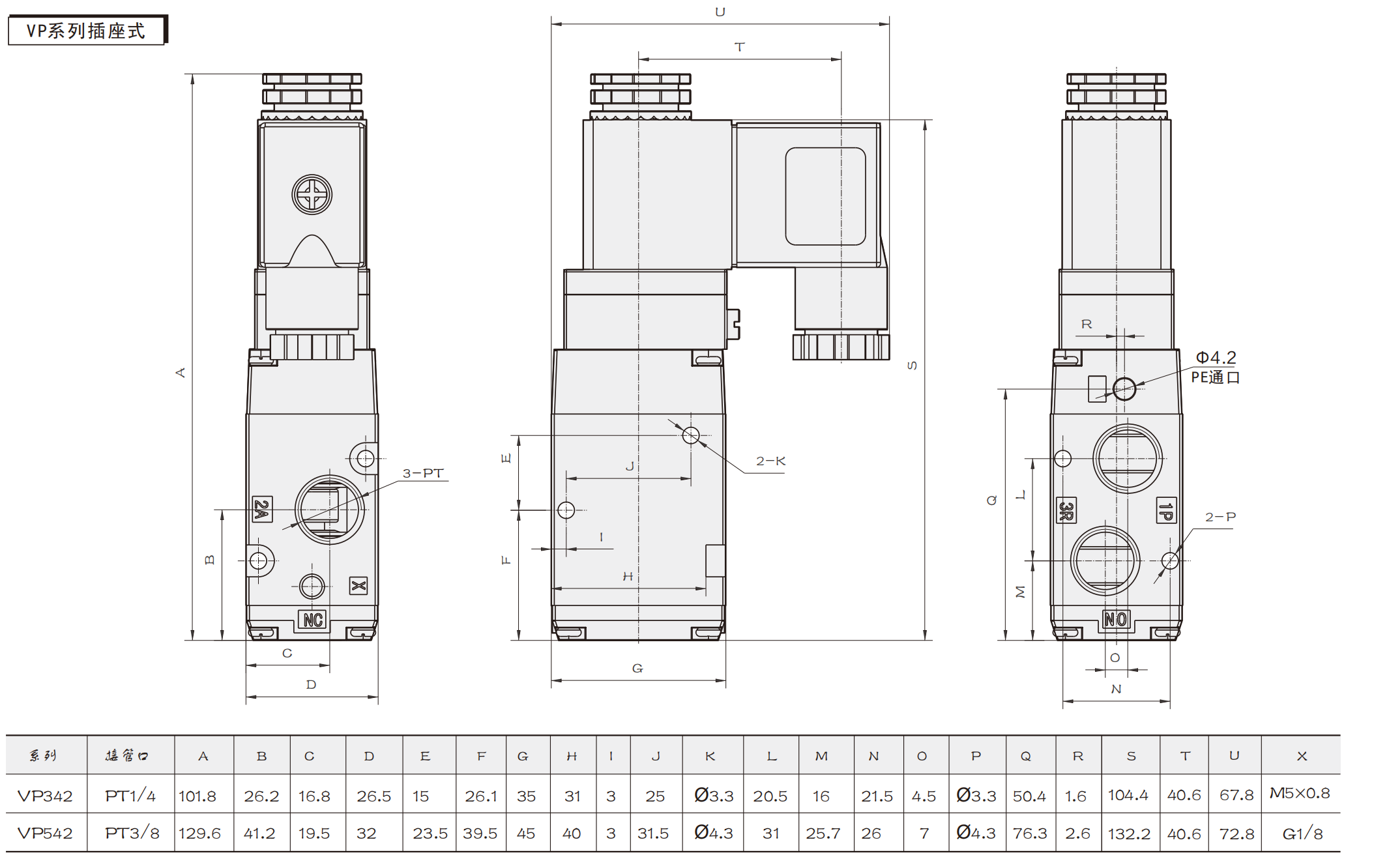

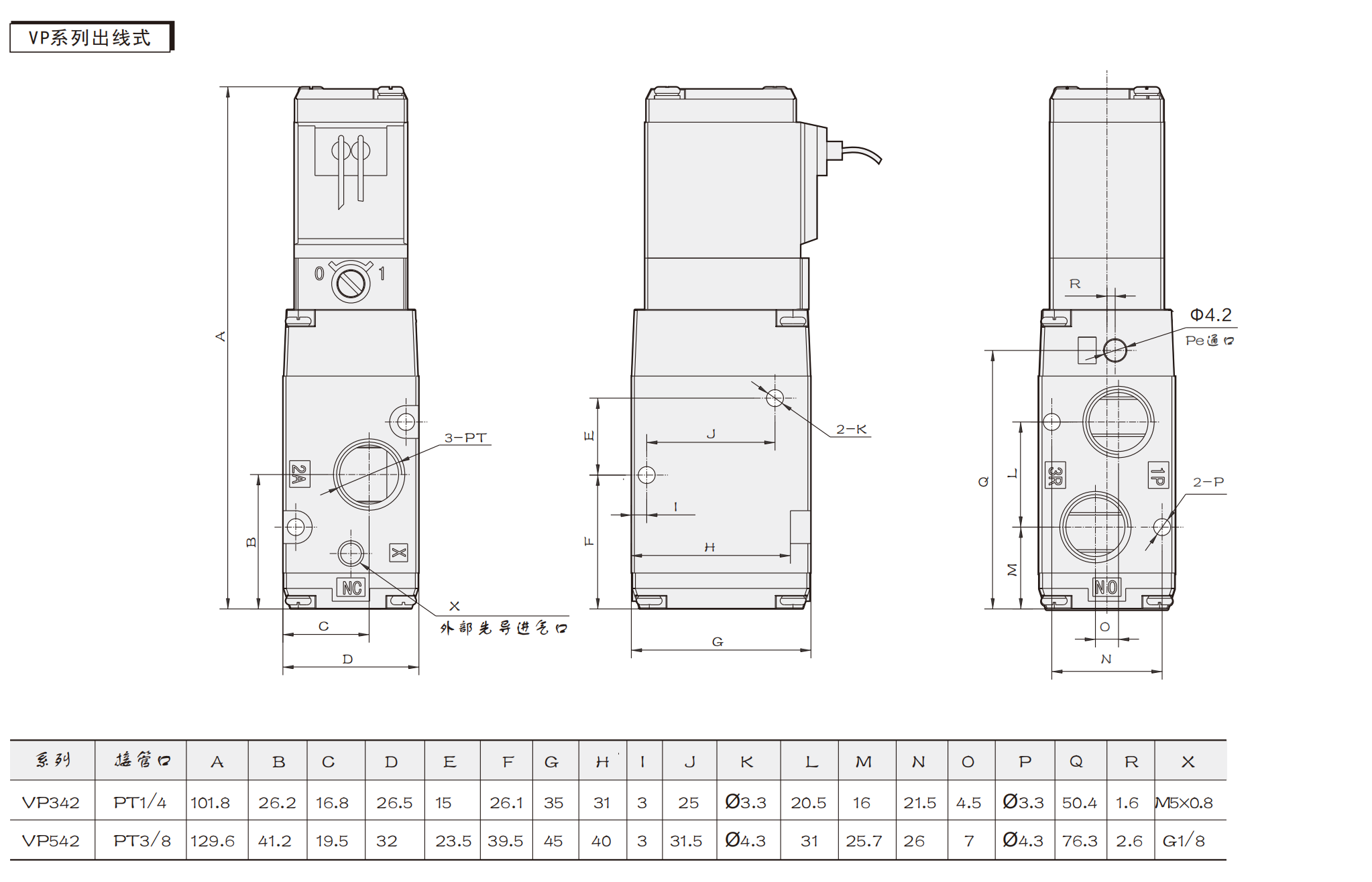

Діаметр порту |
|

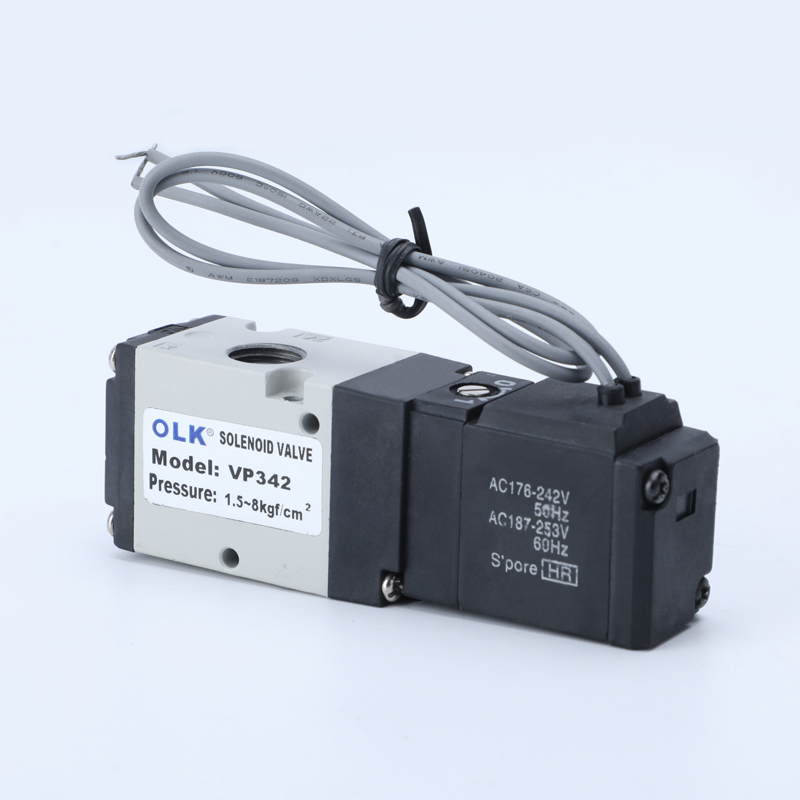

VP342 |
Впуск=вихід=PT1/4 |
|
VP542 |
Впуск=вихід=PT3/8 |
2W250-25
З: Які продукти можна замінити електромагнітним клапаном OLK VP?
A: Клапан OLK VP може замінити електромагнітні клапани серії SMC VP з тією ж функцією та подібними характеристиками.
З: Яка позиція в серії VP?
A: VP електромагнітний клапан є 2-позиційним 3-ходовим.
