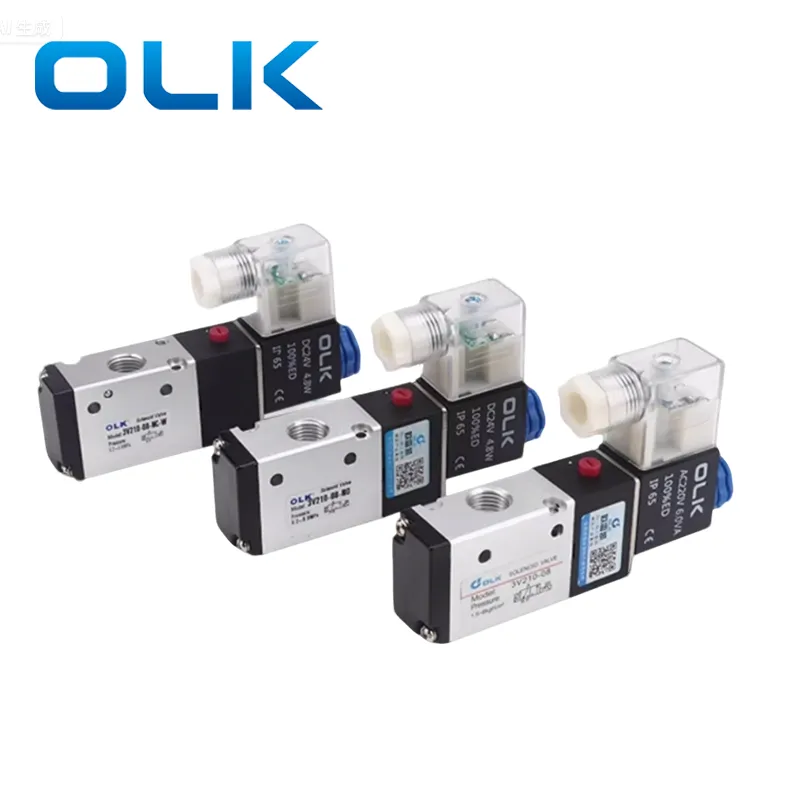

Характеристика зовнішнього пілотного клапана 3V/4V полягає в тому, що структура тіла соленоїда 3V/4V клапана є складною, що вимагає введення окремого зовнішнього джерела повітряного повітря в корпус клапана. Позиції пневматичного контролю різняться між різними брендами, деякі розташовані на пілотній головці. OLK має вхід повітря на P-порт корпусу клапана, який зовні підключений до порту, щоб спрямувати котушку. Ця конструкція дозволяє працювати при надзвичайно низькому тиску або навіть вакуумних умовах, що робить її придатною для застосування з нестабільним подачею повітря, вакуумними середовищами або системами низького тиску, що потребують додаткових джерел контролю-наприклад, вакуумного обладнання, пневматичних циліндрів низького тиску або атмосфери вибухонебезпеки.
Для 3V зовнішнього пілотного соленоїдного клапана зовнішні пілотні вхідні порти класифікуються на передній пілот та задній пілот на основі їх положень на корпусі клапана. Перевага заднього пілотування полягає в тому, що він пропонує більше місця та більш чистого зовнішнього вигляду, уникаючи надмірно тісної близькості до соленоїдної котушки.
Особливість: У вакуумі або низькому тиску потрібне додаткове джерело управління.
Примітка:
Пілот -порт повинен бути підключений до джерела повітря з позитивним тиском!
Вхід може бути підключений до негативного тиску для контролю.
Подача повітря необхідна для комутації.
|
Предмет |
Зовнішній пілотний порт |
Предмет |
Зовнішній пілотний порт |
|
3V110-M5/06 |
M5 |
4V110-M5/06 |
M5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3V310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3V410-15 |
G1/8
|
4V310-08/10 |
|
|
3V420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
G1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
Зовнішній пілот проти внутрішнього пілотного соленоїдного клапана: відмінності та сценарії застосування |
|||
|
Предмет |
Внутрішній пілот |
Зовнішній пілот |
|
|
Джерело повітря |
Використовує власний P -порт клапана (вхід) як джерело повітряного повітря |
Представляє джерело повітряного повітря із зовнішнього порту |
|
|
Структурна простота |
Простіша структура, яка зазвичай використовується для стандартних додатків |
Трохи більш складна конструкція вимагає зовнішнього подачі повітря |
|
|
Міністський тиск запуск |
Вимагає більш високого мінімального тиску для роботи (наприклад, 0,15–0,2 МПа) |
Можна використовувати в надзвичайно низькому тиску або навіть вакуумних умовах |
|
|
Сценарій застосування |
Підходить для середовища зі стабільним тиском подачі повітря, наприклад, стандартизованих систем автоматизації заводської |
Ідеально підходить для нестабільних систем тиску, вакуумних середовищ або систем низького тиску, які потребують зовнішнього пілотного повітря |
|
|
Ризик невдачі |
Може не сплатити, якщо тиск на вході недостатній |
|
|
Який розмір пілотного повітряного порту для бренду OLK 3V/4V зовнішніх пілотних соленоїдних клапанів?
Найбільш пілотний розмір порту як для 3В, так і для 4В - M5.
3V/4V Соленоїдний клапан 400 - G1/8.
У яких додатках можна використовувати зовнішні соленоїдні клапани зовнішнього пілота?
Через необхідність зовнішнього джерела повітряного повітря, зовнішні пілотні соленоїдні клапани можуть використовуватися у вакуумному обладнанні, пневматичних циліндрах низького тиску та вибухонебезпечних умовах
