3V 4V колекторний клапан

Незалежно від того, чи це пневматичний соленоїдний клапан 3В або 4В, крім одного типу клапана, ми також можемо скласти багато соленоїдних клапанів. Це називається клапаном 3V 4V або шинкою базової бази клапана.

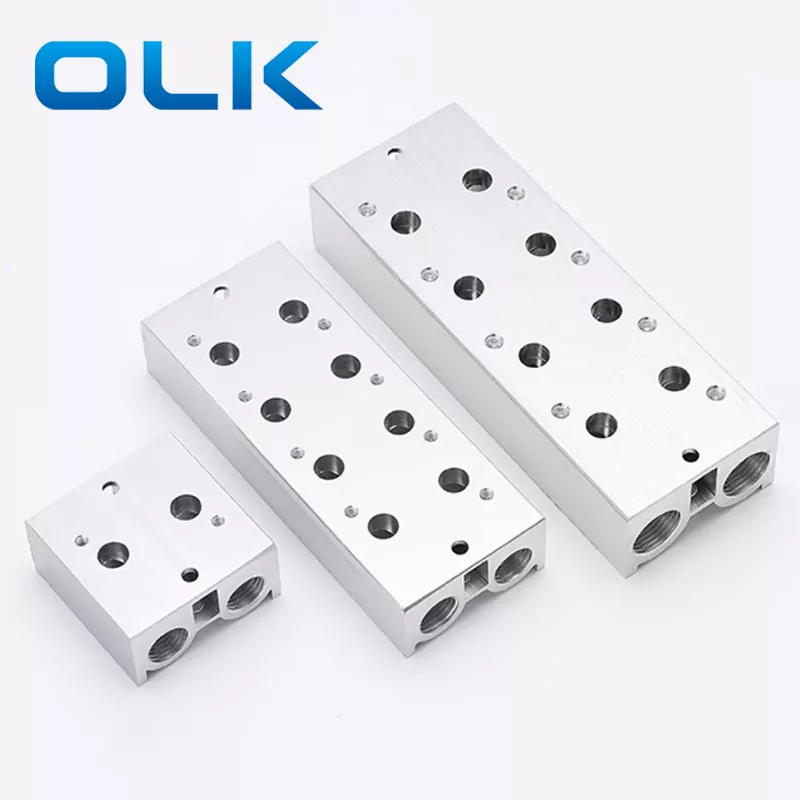

3V 4V колекторний клапан - це тарілка з багатьма повітряними доріжками. Він має компактний дизайн. Шовка базового клапана може встановити на одному колекторі від 2 до 20 пневматичних соленоїдних клапанів. Але кількість позицій на колекторі неможливо змінити.

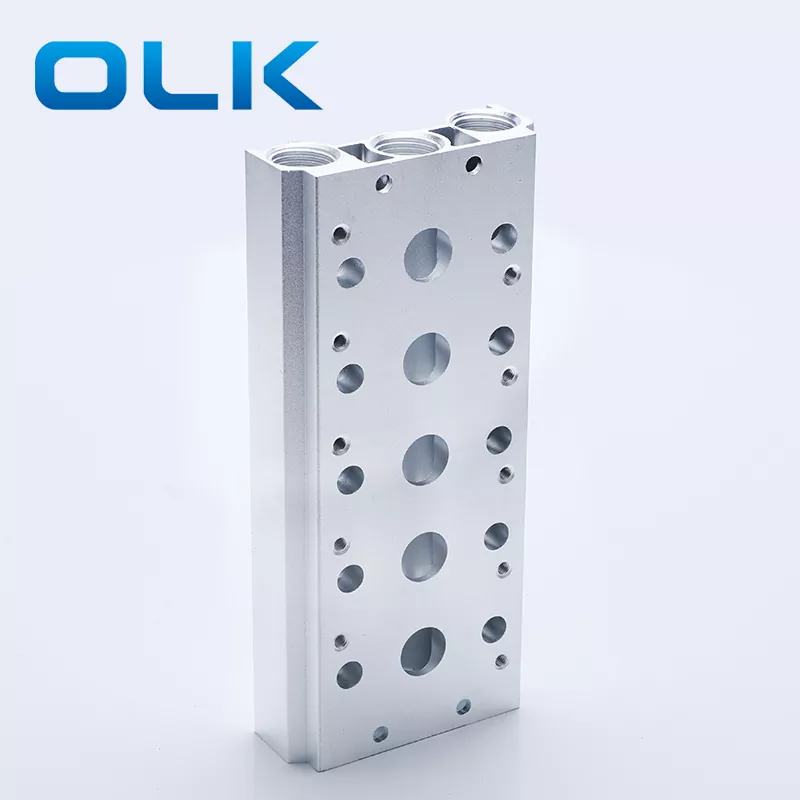

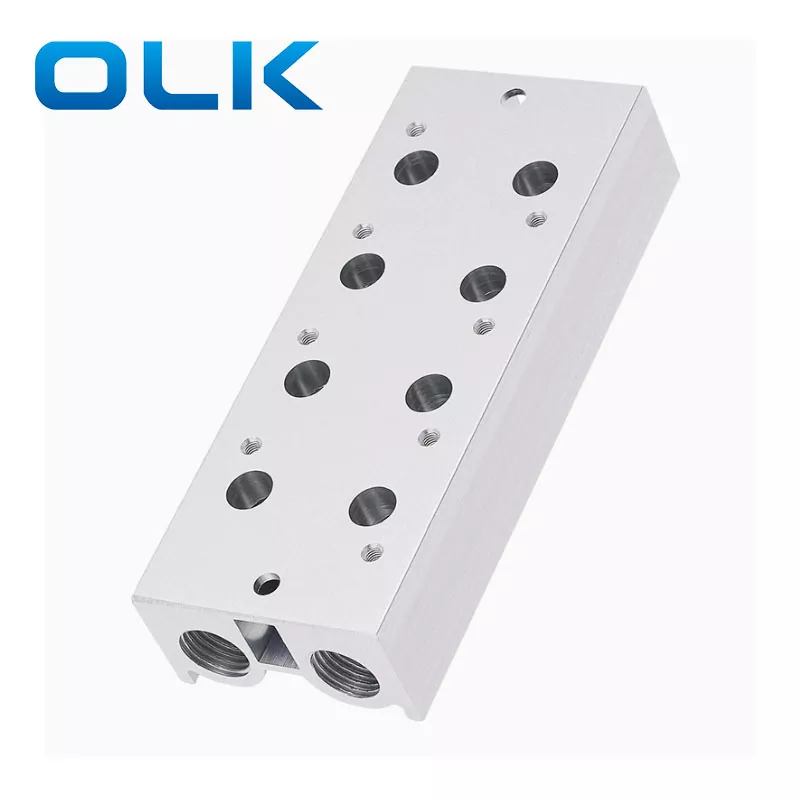

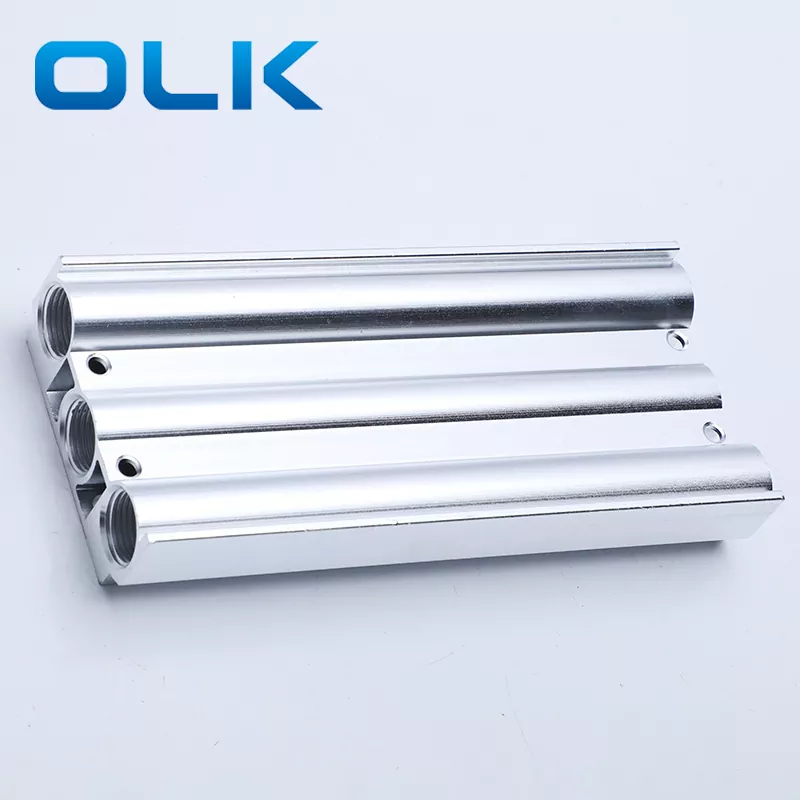

Усі пневматичні соленоїдні клапани на колекторі мають однаковий порт подачі повітря (P порт) та витяжний порт (R -порт). Для 3В -колектового клапана є один вхід повітря та один повітряний отвір з лівого боку. Дві вилки встановлюються з правого боку. Для 4V колекторного клапана є один вхід повітря в середині та дві торгові точки з обох боків (з лівого боку). Три вилки встановлені з правого боку.

Ми можемо встановити глушник або вилку на витяжному порту. Використовуючи глушник, ми повинні переконатися, що маленькі отвори не заблоковані.

Характеристики продукту Solenoid Valve 3V/4V

1. Він може інтегрувати уніфіковану серію клапанів керування спрямованим у групу клапана, заощаджуючи простір та витрати.

2. Він має єдине споживання, вихлоп та проводку, що дозволяє легко знайти несправності.

3. Він гнучкий у поєднанні і має сильну розширення, що забезпечує довільну комбінацію або розширення кількості підключених клапанів спрямованого керування

Увага:

1,3 В-маніфольні набори клапана містить колектор, ущільнювач і гвинт;

2,3 В соленоїдного клапанного колектора порожніх наборів пластини містить порожню пластину і гвинт.

3. Коли встановивши прокладку між пневматичним соленоїдним клапаном та пластиною клапана, виступаюча частина повинна бути встановлена ​​на стороні вниз, щоб уникнути витоку повітря.

Поширені запитання:

1. Що таке функція порожніх пластин у групах соленоїдного клапана?

Невикористані положення: порожня пластина використовується для покриття зарезервованих положень у колекторі клапана, де зараз не встановлений соленоїдний клапан, що запобігає витоку повітря та потрапляння пилу або сміття. Це забезпечує загальну нагромадженість клапана. Порожня пластина дозволяє легко розширити або реконфігурацію без необхідності замінити весь колектор, зменшуючи витрати на технічне обслуговування.

2. Які типи трубопроводів 3V 4V колекторний клапан

Один пневматичний клапан або шини базового клапана соленоїдного клапана, існують два типи трубопроводів із зовнішніми трубами: прямими трубопроводами та базовими трубопроводами.
