Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

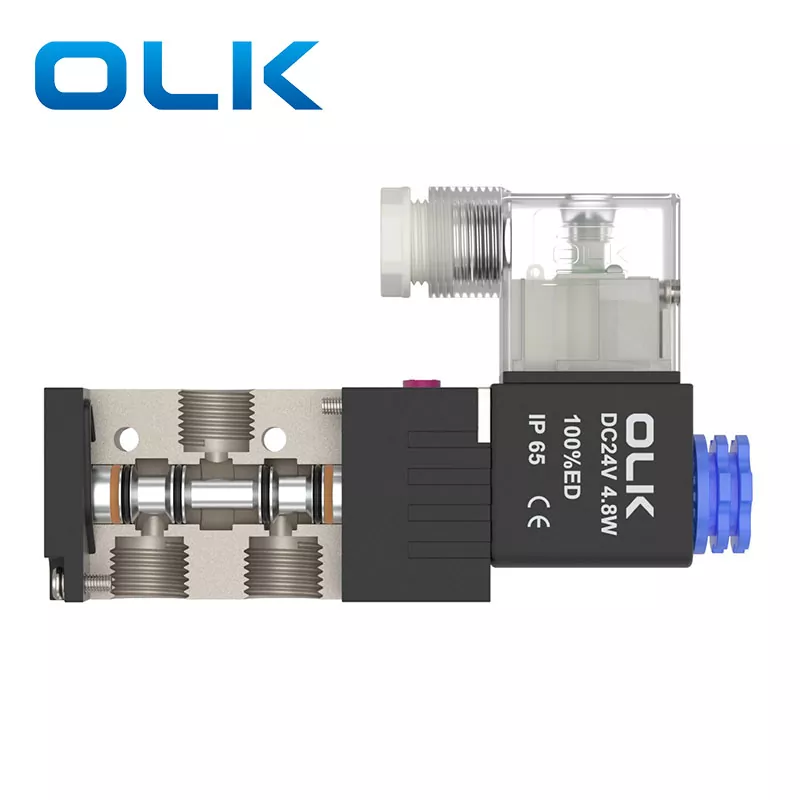

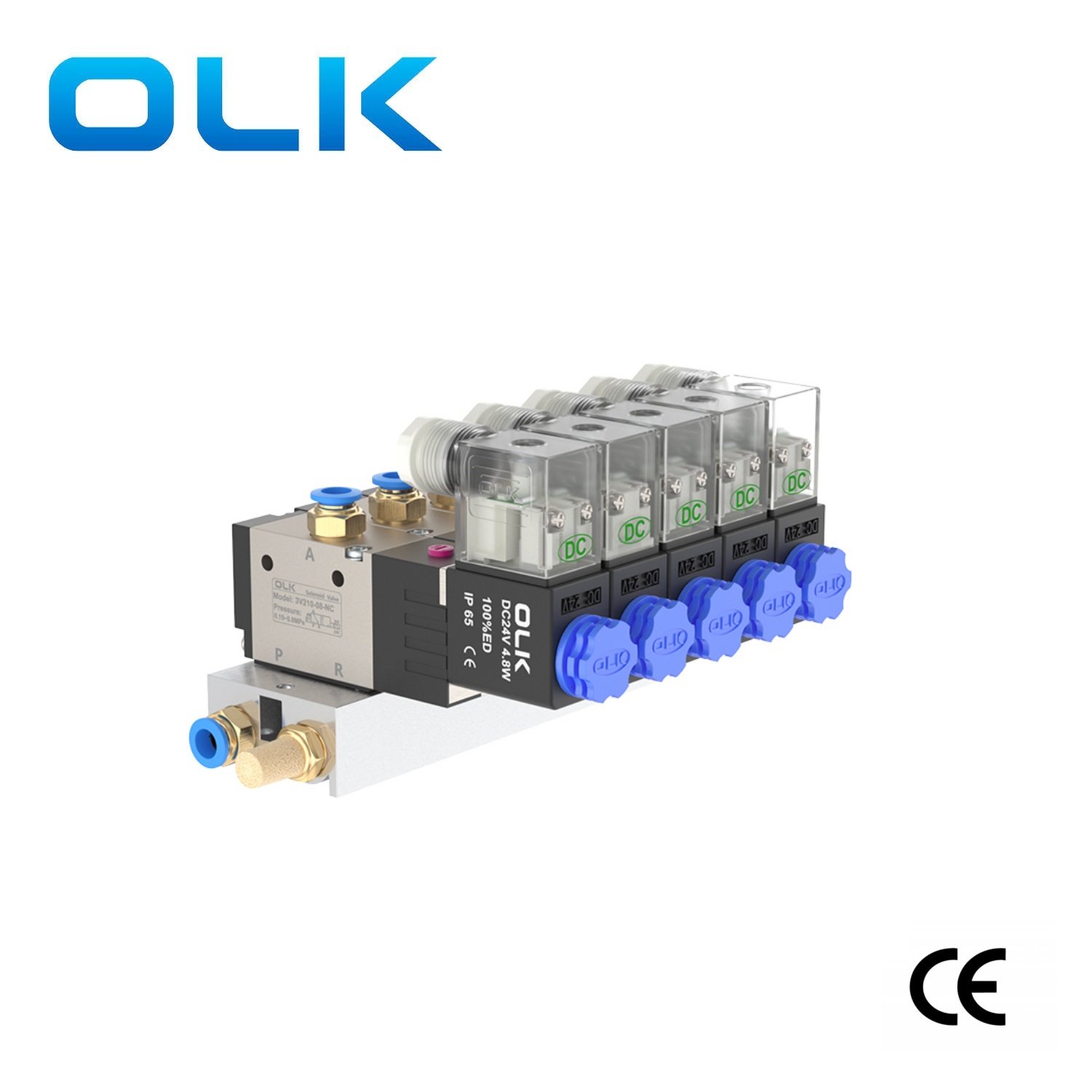

NO,NC3-вольтовий колекторний клапан, міцний корпус має тривалий термін служби та дуже підходить для електричного та пневматичного керування потужністю. Його легко встановити та обслуговувати. Він має широкий спектр застосувань，наприклад, побутова техніка, промислове обладнання, медичне обладнання, пральні машини, питні фонтанчики, зрошувач саду тощо. Надійна точність робить його компетентним для будь-якої робочої ситуації.
Технічні характеристики фітингів клапанного колектора 3 В і таблиця кількості:
|
|
|

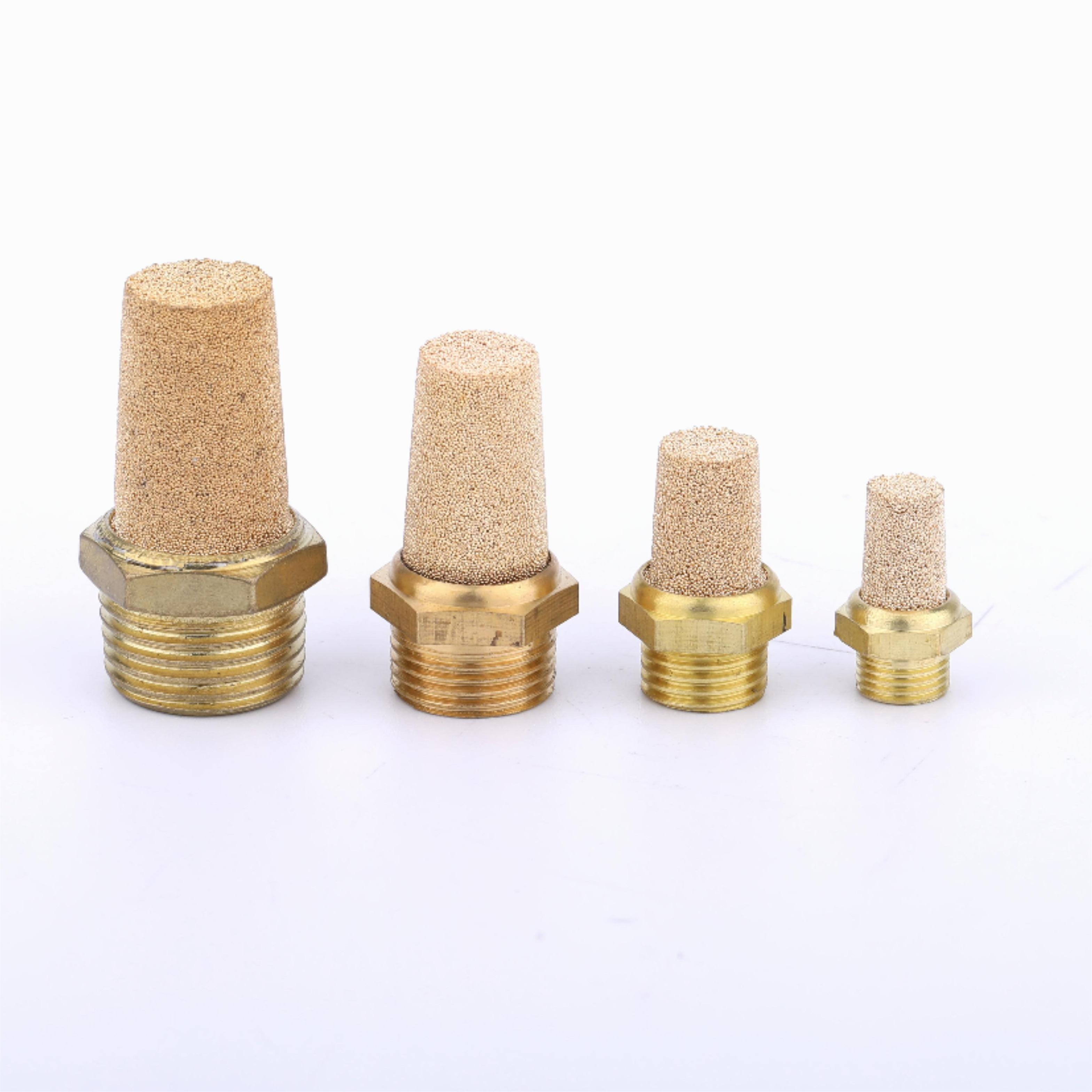

Глушник |
вилка |
ПЛ8-02 |

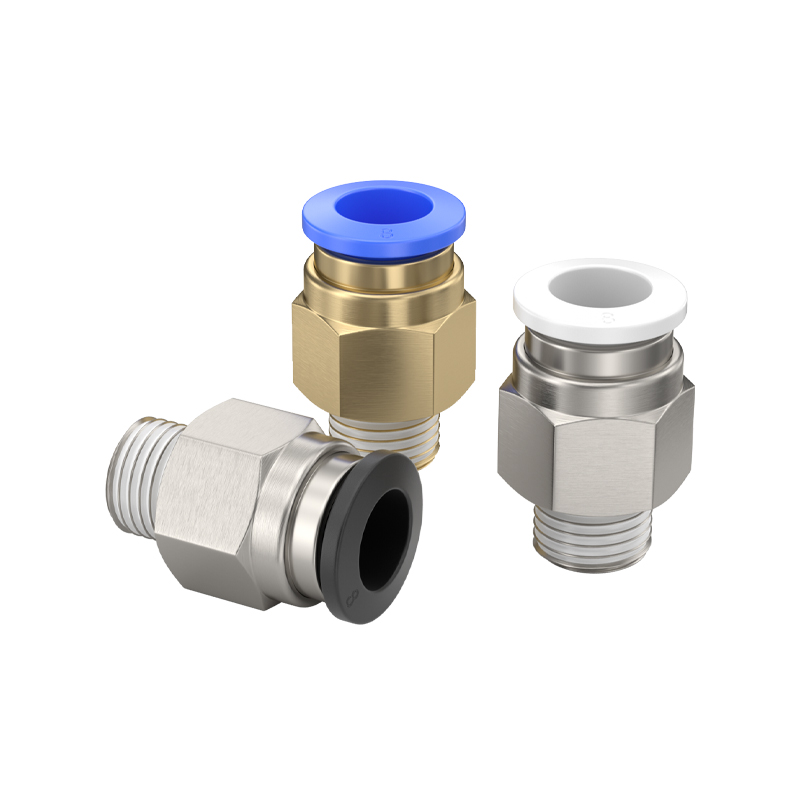

ПК8-02 |

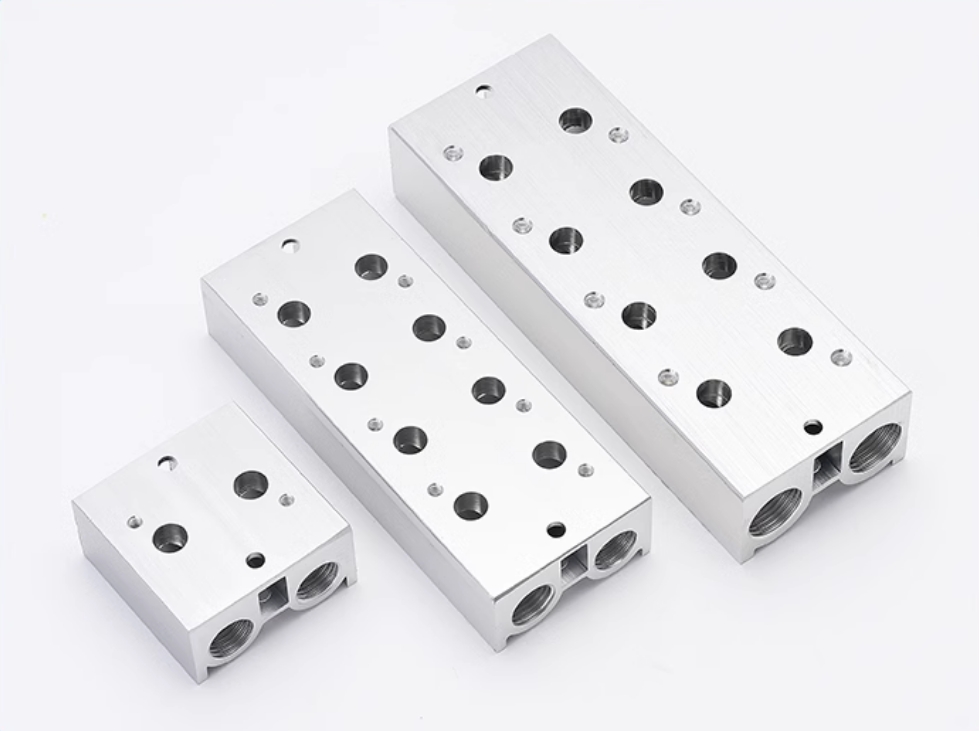

Автобусна дошка |
Соленоїдний клапан 3v |
 |

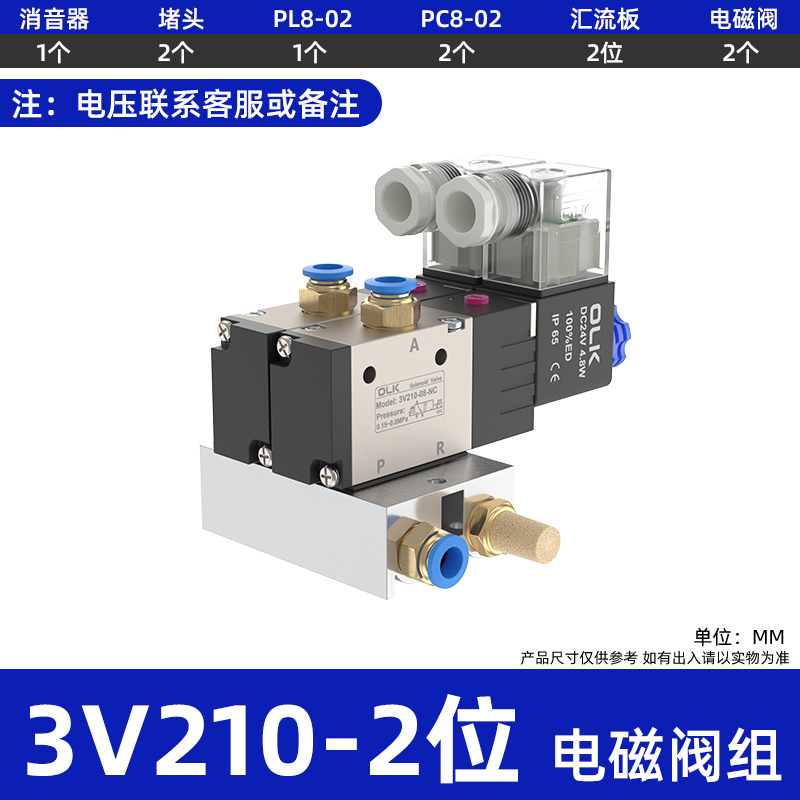

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
 |

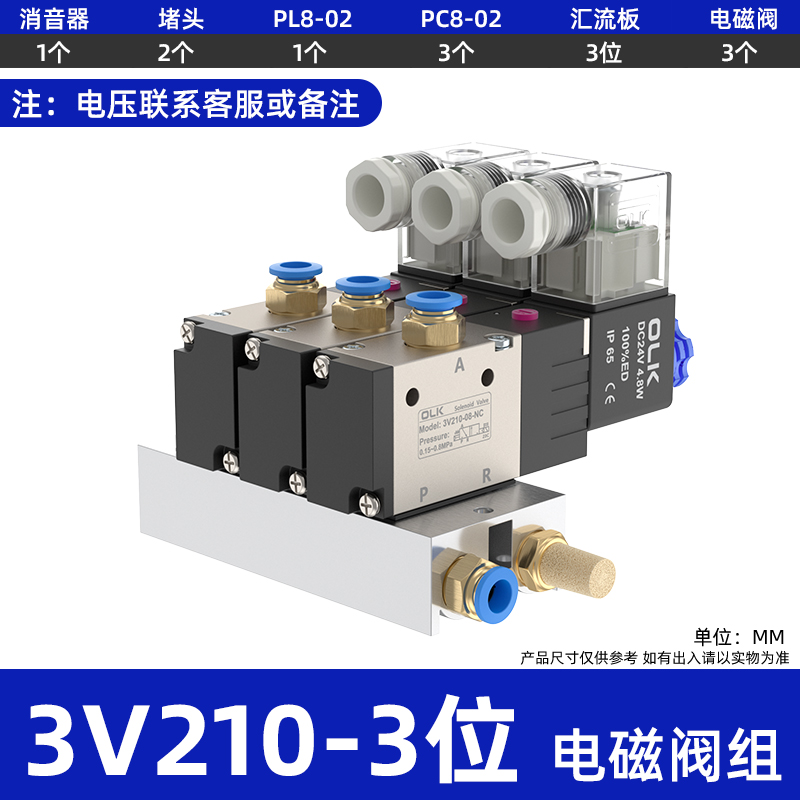

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
 |

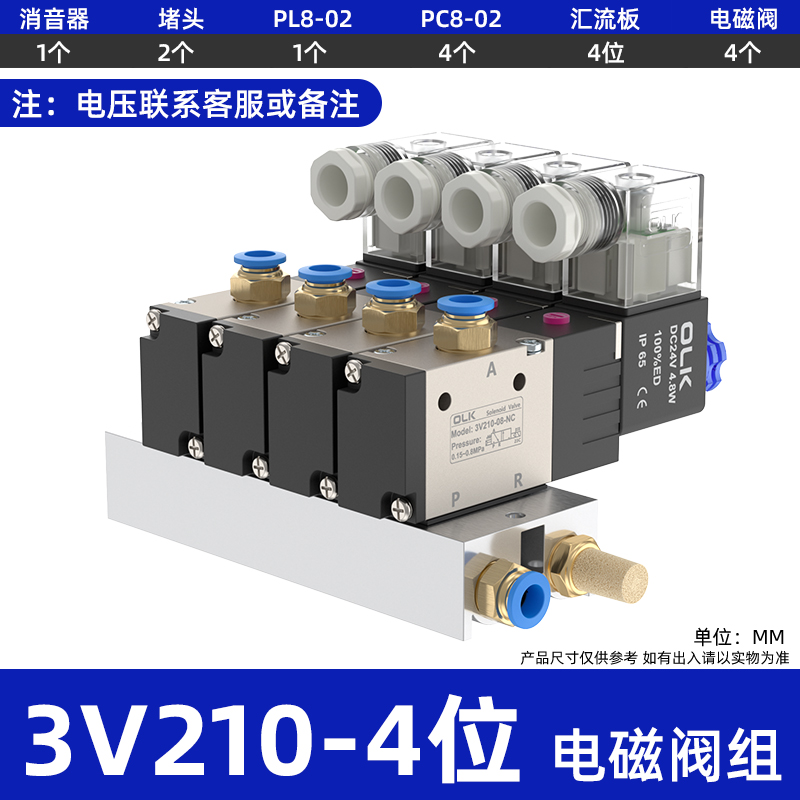

3V110-4F 3V210-4F 3V110-4F |
1 |
2 |
1 |
4 |
4 |
4 |
 |

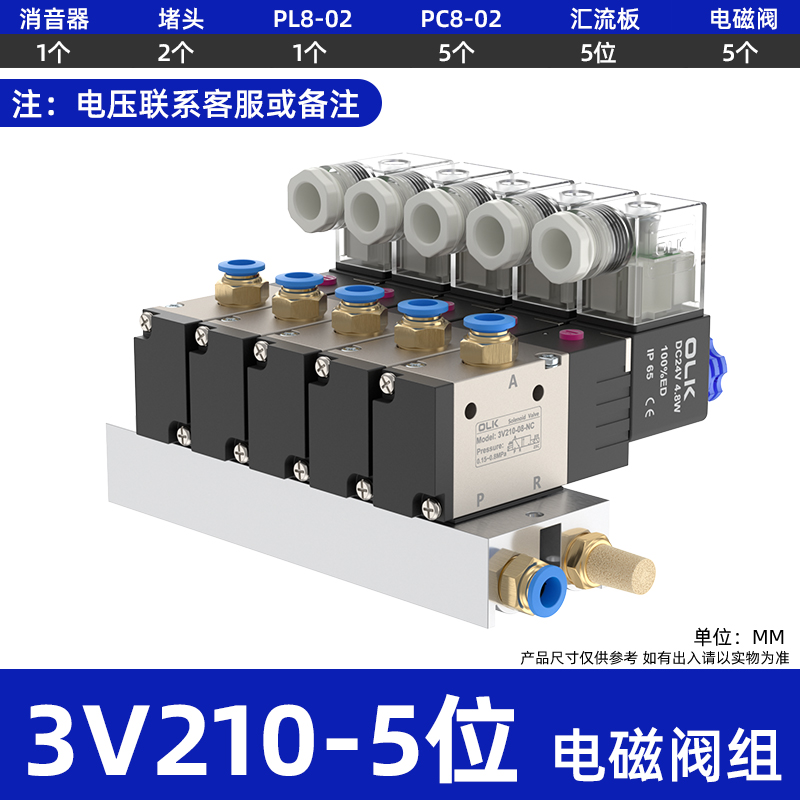

3V110-5F 3V210-5F 3V210-6F |
1 |
2 |
1 |
5 |
5 |
5 |
 |

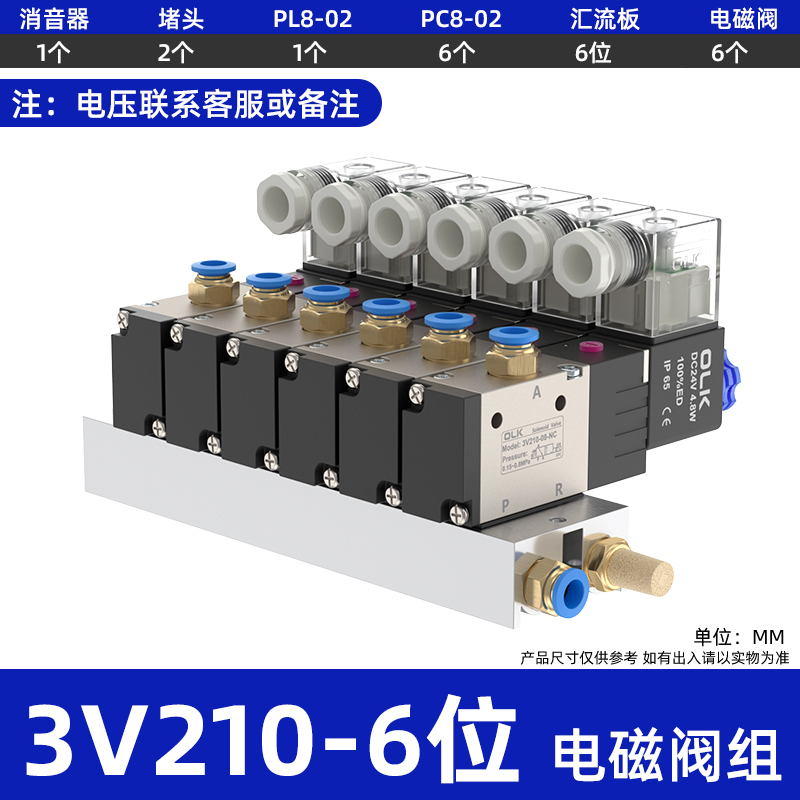

3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
 |

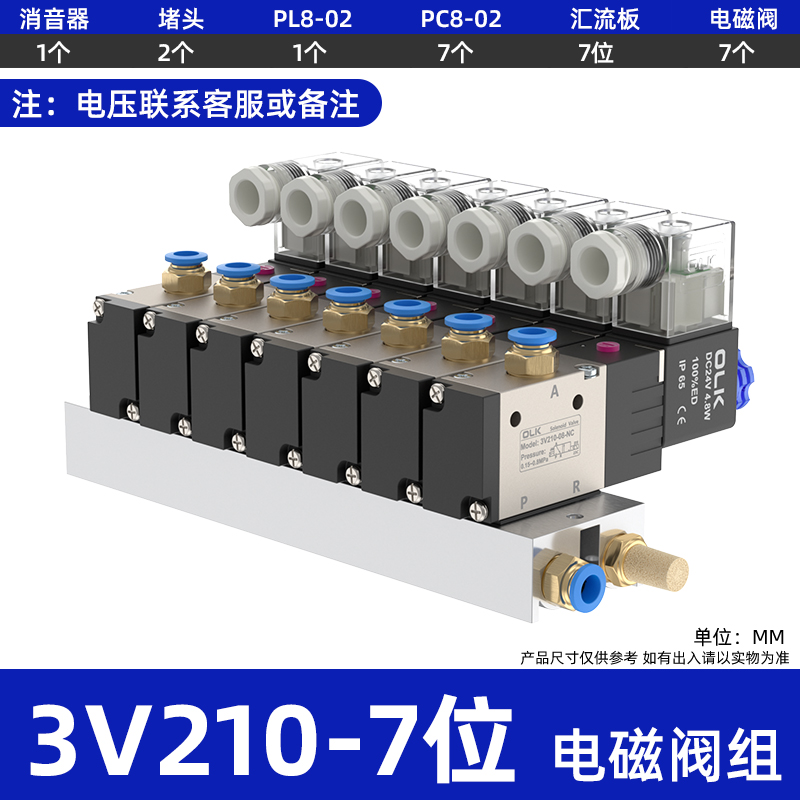

3V110-7F 3V210-7F 3V210-9F |
1 |
2 |
1 |
7 |
7 |
7 |
 |

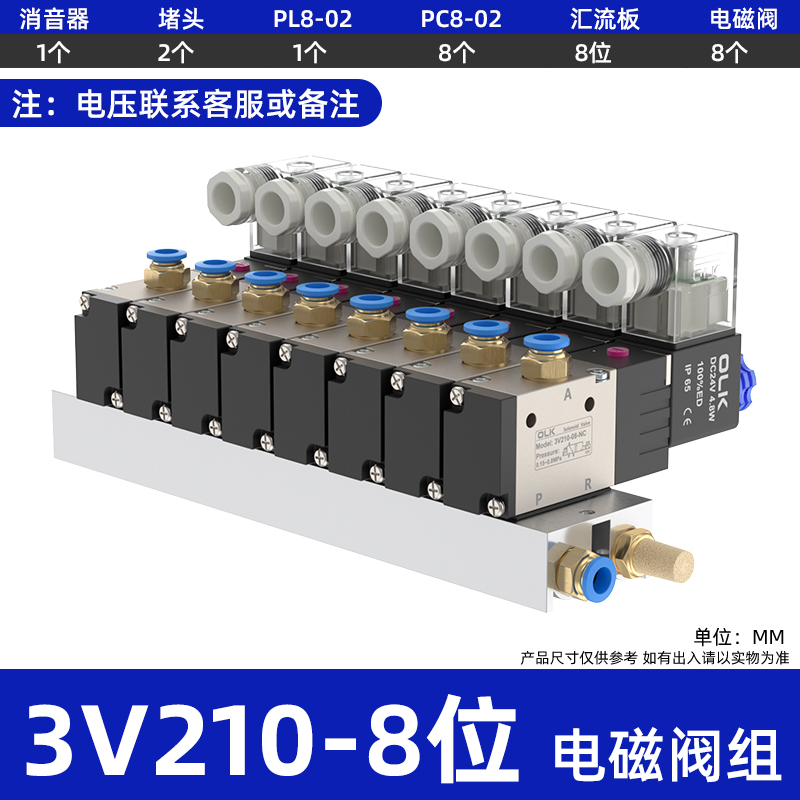

3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
 |

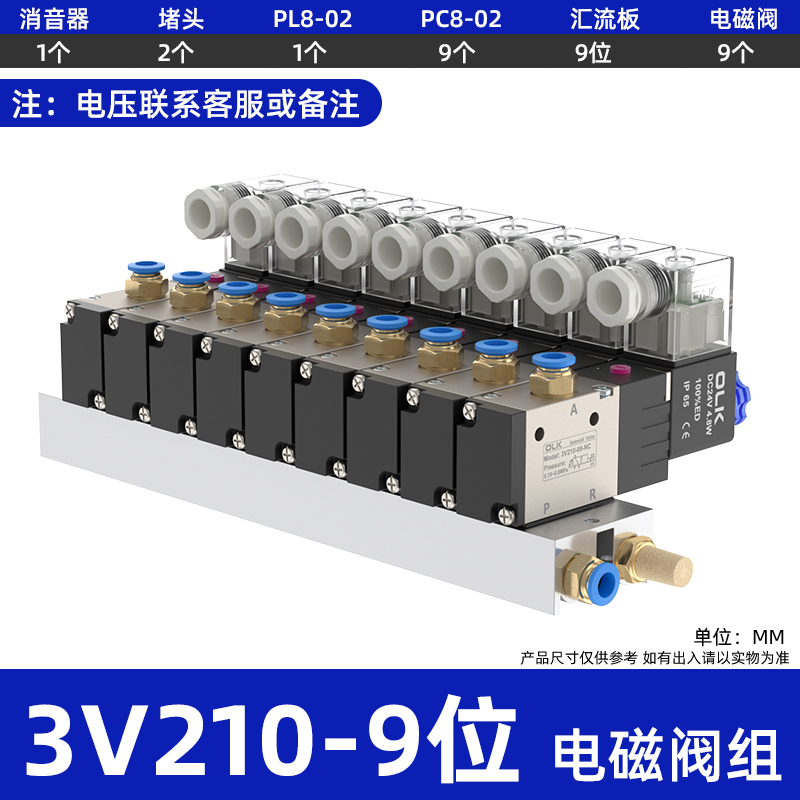

3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
 |

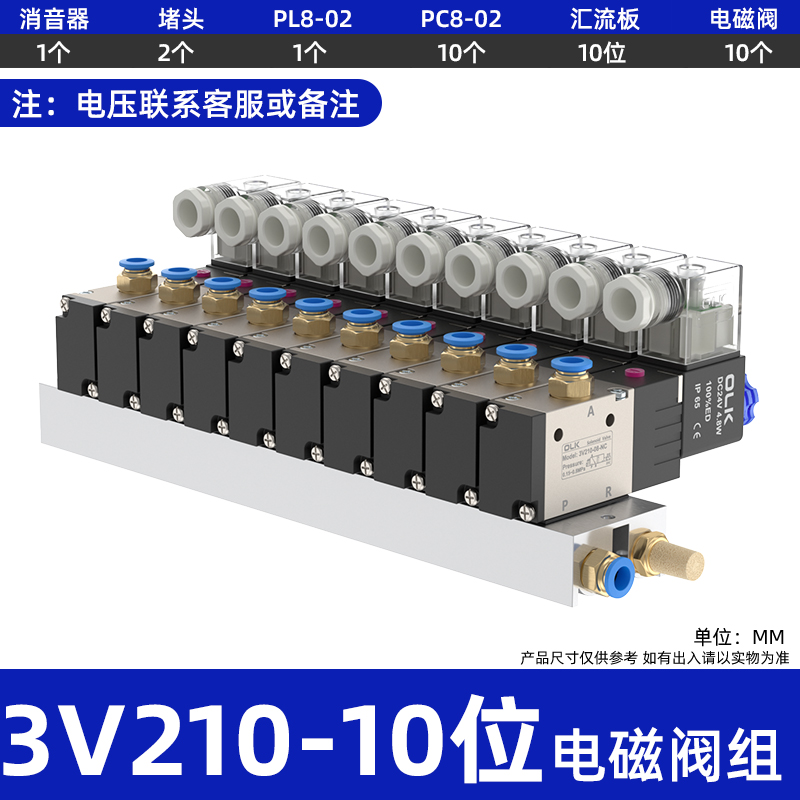

3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
3V 3v-розподільний клапан Загальні дані параметрів:
|
робоче середовище |
Повітря (фільтрований через фільтр понад 40 мкм) |
|
Дія |
Пілотний тип |
|
кількість позицій |
Дві позиції три сторони |
|
мастильний |
непотрібний |
|
Діапазон робочого тиску МПа (psi) |
0,15~0,8(21~114) |
|
Гарантована стійкість до тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
Матеріал корпусу |
алюмінієвий сплав |
|
Стандартна напруга |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Використовуйте діапазон напруги |
AC:±15% DC:±10% |
|
рівень захисту |
IP65 (DIN40050) |
|
клас термостійкості |
клас B |
|
Тип підключення |
Тип розетки DIN, розетка |
|
Час збудження |
0,05 секунди або менше |
|
модель |
Діаметр порту |
Робоча температура °C |
Максимальна робоча частота |
Площа поперечного перерізу потоку, мм² (значення CV) |
споживана потужність |
|
3В110-М5 |
M5 |
-20~70 |
5 разів/секунду |
5,5 (0,31) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В120-М5 |
M5 |
-20~70 |
5 разів/секунду |
5,5 (0,31) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В110-06 |
G1/8 |
-20~70 |
5 разів/секунду |
12,0(0,67) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|
3В120-06 |
G1/8 |
-20~70 |
5 разів/секунду |
12,0(0,67) |
Змінний струм: 3 ВА Постійний струм: 3 Вт |
|

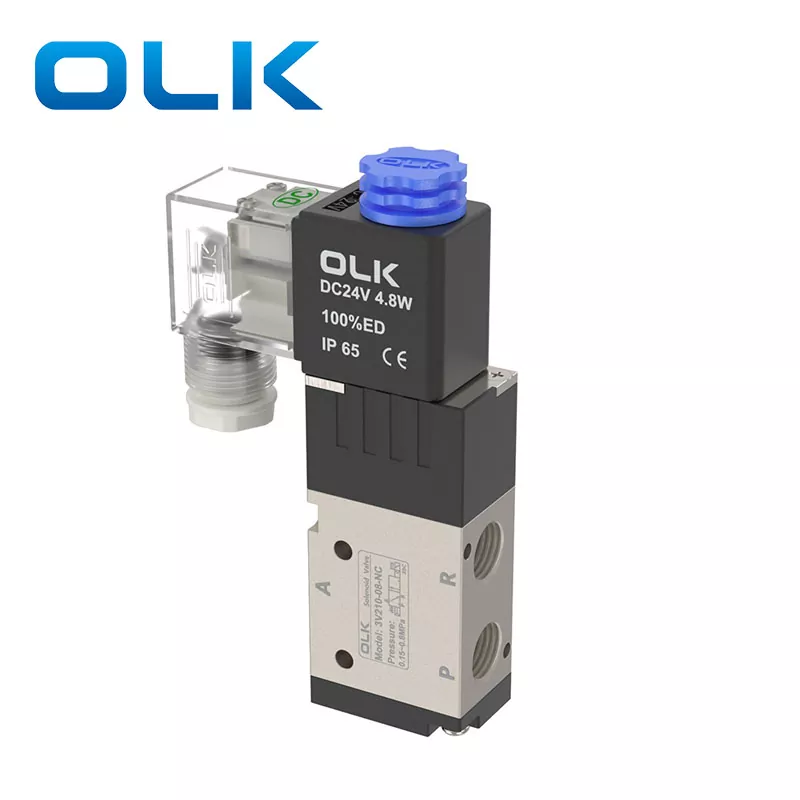

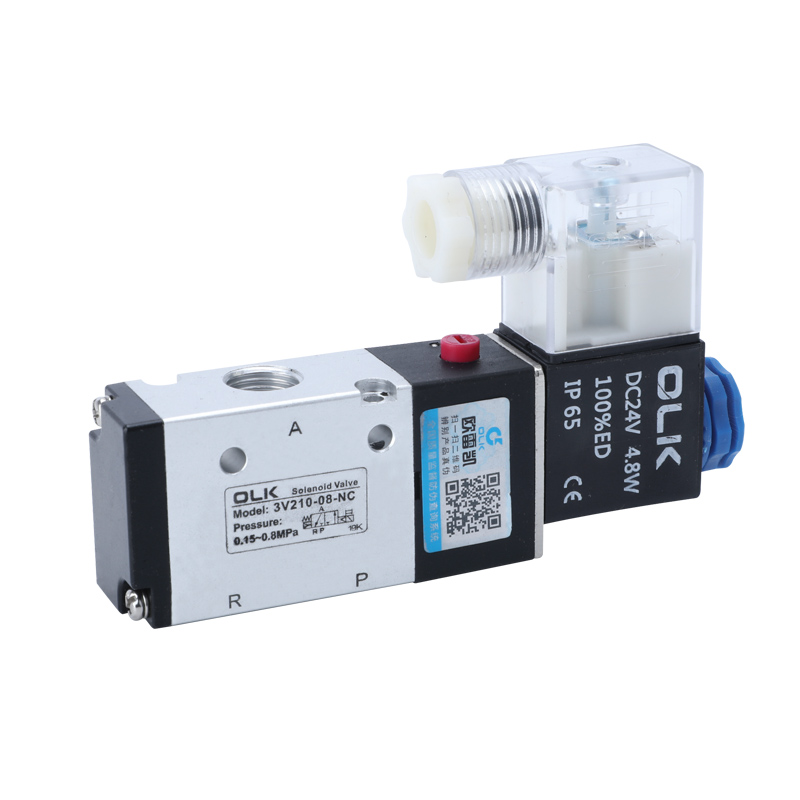

3V210-06 |
Вхід=вихід=G1/8 |
-20~70 |
5 разів/секунду |
14,0(0,78) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3В220-06 |
Вхід=вихід=G1/8 |
-20~70 |
5 разів/секунду |
14,0(0,78) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V210-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
16,0(0,89) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3В220-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
16,0(0,89) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V310-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
25,0(1,39) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V320-08 |
Вхід=вихід=G1/4 |
-20~70 |
5 разів/секунду |
25,0(1,39) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V310-10 |
Вхід=вихід=G3/8 |
-20~70 |
5 разів/секунду |
30,0 (1,67) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V320-10 |
Вхід=вихід=G3/8 |
-20~70 |
5 разів/секунду |
30,0 (1,67) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V410-15 |
Вхід=вихід=G1/2 |
-5~60 |
3 рази/секунду |
50,0 (2,79) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |
|
3V420-15 |
Вхід=вихід=G1/2 |
-5~60 |
3 рази/секунду |
50,0 (2,79) |
Змінний струм: 6 ВА Постійний струм: 4,8 Вт |

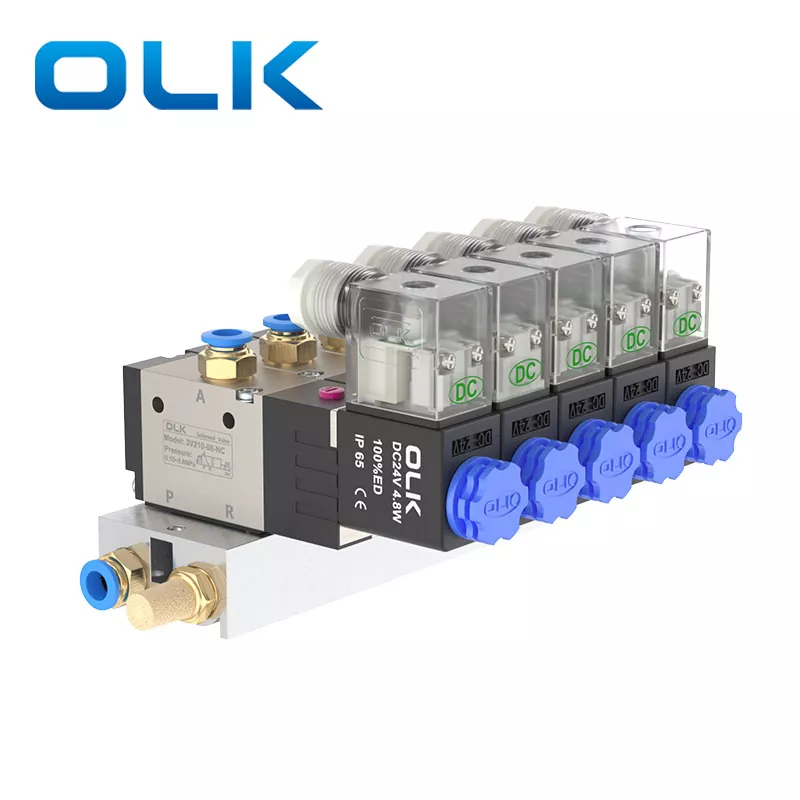

| Сумісний з електромагнітними клапанами серії OLK 3V100, 3V200 і 3V300. Ми надаємо повні послуги з монтажу (клапан + колектор + фітинги) |
||||
 |
 |
 |
 |
 |
|
|
Електромагнітний клапан 3В | 3В магістраль | Монтаж ПК | глушник баштового типу |
