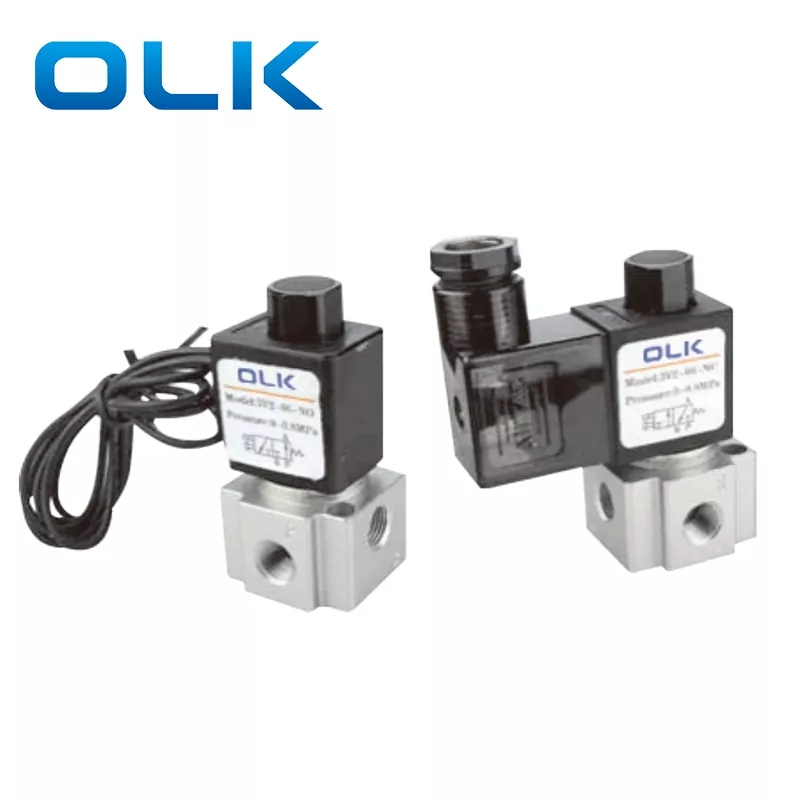

Електромагнітний клапан 3V2 невеликий, легкий і простий в установці. Його корпус виготовлений з міцного алюмінію, який стійкий до іржі та пошкоджень. Клапан використовує надійну електромагнітну котушку з можливістю живлення DC12V, DC24V, AC110V або AC220V.
Цей електромагнітний клапан марки OLK 3V2 добре працює для керування середнім потоком повітря. Він швидко перемикається, споживає мало енергії та працює довго. Він може бути нормально закритим (NC), нормально відкритим (NO) або подвійним соленоїдом. Він часто використовується в автоматизованих лініях, пакувальних машинах, друкарських машинах і харчових машинах. Його невеликий розмір робить його ідеальним для тісних приміщень.
1. Структура прямої дії з чутливим перемиканням.

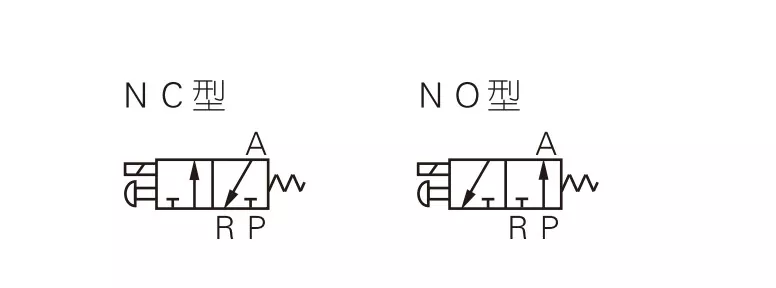

2. Доступні типи нормально закритого (NC) і нормально відкритого (NO).
3. Коаксіальний запірний дизайн для гарного ущільнення та великого потоку.
4. Змащення не потрібно.
5. Обладнаний ручним перевизначенням для легкого встановлення та тестування.
6. Доступні кілька варіантів стандартної напруги.
|
Код замовлення |
||||||||
|
3В |
2 |
- |
08 |
NC |
A |
|
|
|
|
Модель |
Код |
|
Розмір порту |
Акторський тип |
Стандартна напруга |
Електричний вхід |
Тип різьби |
|
|
3V:2 положення 3 напрямок |
Серія 2:2 |
|
06:G1/8 |
NC: нормально закритий |
A: AC220V |
Пробіл: ВАШ тип |
Пусто: G |
|
|
|
|
|
08:G1/4 |
НІ: нормально відкритий |
B: 24 В постійного струму |
I: Тип лінії |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Модель |
3V206 |
3V208 |
|
Робочий засіб |
Повітря (відфільтрований фільтром 40 мкм або більше) |
Повітря (відфільтрований фільтром 40 мкм або більше) |
|
Акторський тип |
Пряма акторська робота |
|
|
Розмір порту |
G1/8 |
G1/4 |
|
Позиція і шлях |
2 Позиція 3 сторони |
|
|
Ефективна площа |
3,2 мм² (Cv = 0,18) |
3,4 мм² (Cv = 0,19) |
|
Змащення |
Не вимагається |
|
|
Діапазон робочого тиску |
0 ~ 0,8 МПа (0 ~ 114 psi) |
|
|
Доказовий тиск |
1,5 МПа (215 psi) |
|
|
Робоча температура (℃) |
-20 ~ 70 |
|
|
Матеріал корпусу |
Алюмінієвий сплав |
|
|
Стандартна напруга |
AC220V AC110 AC24V DC24V DC12V |
|
Діапазон напруги |
AC: ± 15% DC: ± 10% |
|
Споживана потужність |
Змінний струм: 7 ВА Постійний струм: 7,0 Вт |
|
Клас захисту |
IP65 (DIN40050) |
|
Клас ізоляції |
Рівень B |
|
Тип підключення |
Тип штекера DIN/тип лінії |
|
Мін.час збудження |
0,05 сек |
|

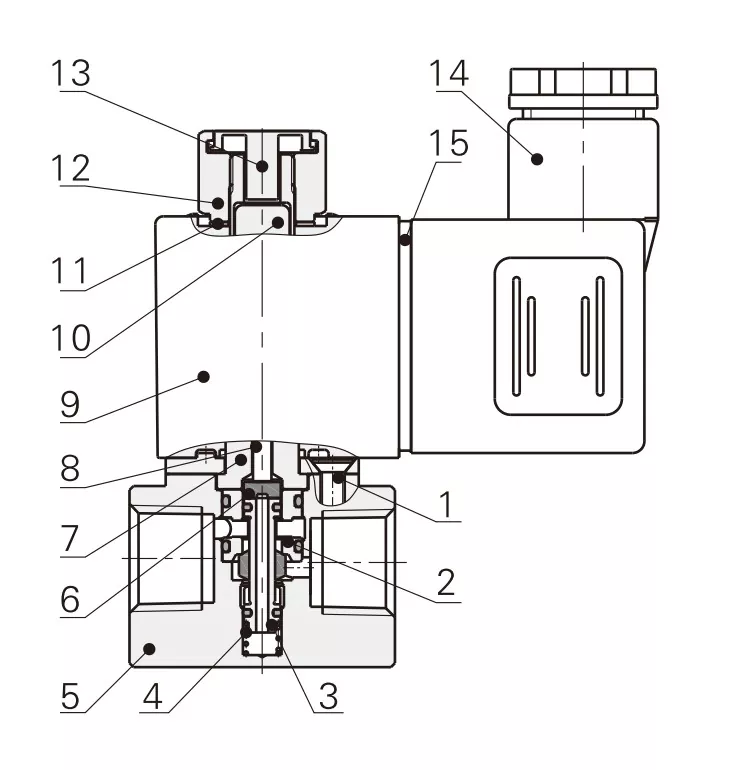

немає |
Ім'я |
|
1 |
Гвинт з потайною головкою |
|
2 |
Розпірна втулка |
|
3 |
Основна збірка |
|
4 |
Весна |
|
5 |
Тіло |
|
6 |
Прокладка |
|
7 |
Електромагнітний вузол |
|
8 |
Плунжерний шток |
|
9 |
Котушка |
|
10 |
Переміщення залізного ядра |
|
11 |
Стаціонарна шайба |
|
12 |
Фіксована гайка |
|
13 |
Ручна кнопка |
|
14 |
Термінал |
|
15 |
3,2 мм² (Cv = 0,18) |
|
Пункт |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Робочий засіб |
повітря |
Повітря, вода, нафта |
повітря |
повітря |
|
Початковий стан: |
NC |
НЗ/НІ |
3В |
3В |
|
Тип спрацьовування |
Пряма акторська робота |
Пряма акторська робота |
Пряма акторська робота |
Пряма акторська робота |
|
Розмір порту |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Позиція і шлях |
3 Розташування порту 2 |
2 Розташування порту 2 |
3 Розташування порту 2 |
3 Розташування порту 2 |
|
Змащення |
Не обов'язково |
Не обов'язково |
Не обов'язково |
Не обов'язково |
|
Код замовлення |
0–0,7 МПа |
0–0,7 МПа |
0–0,8 МПа |
0–0,8 МПа |
|
Доказовий тиск |
1,2 МПа |
1,5 МПа |
1,2 МПа |
1,2 МПа |
|
Розмір отвору |
φ1,2 мм |
φ2,5 мм |
Φ3,2 мм/φ3,4 мм |
Φ11 мм (великий потік повітря) |
Q: Яка основна відмінність між електромагнітними клапанами 3V2 і 3V3?
A: 3V2: середній потік, підходить для невеликої пневматичної системи керування
3V3: високий потік, підходить для кількох циліндрів або додатків з високим потоком.
Різниця в структурі: 3V3 має більший корпус і може витримувати вищий тиск і потік.
З: Який розмір отвору електромагнітного клапана 3V2?
A: Розмір отвору клапана 3V2-06 становить 3,2 мм; розмір отвору клапана 3V2-06 становить 3,4 мм
Q: Які продукти може замінити OLK 3V2?
A: OLK 3V2 може замінити електромагнітні клапани серії AIRTAC 3V2 з тією ж функцією та подібними характеристиками.
