OLK 3 позиційний 2-ходовий електромагнітний клапан має чотири моделі на вибір, режим дії внутрішнього пілотного типу та не потребує мастила. Можна виготовити два типи різьблення PT та NPT. Рівень захисту IP65 (DIN40050) та рівень термостійкості класу B.
3-ходовий електромагнітний клапан серії 3v400 може допомогти вам використовувати циліндр однієї дії в суворих робочих умовах.
|
3В |
4 |
10 |
15 |
|
|
Модель |
Код |
тип клапана |
розмір порту |
Тип дії |
|
3V:3/2ходовий електромагнітний клапан |
Серія 4:400 |
10: єдиний електромагнітний клапан 5/2 |
15:G1/2 |
NC: Нормально закритий |
|
20: подвійний електромагнітний клапан 5/2 |
НІ: нормально відкритий |
|
Модель |

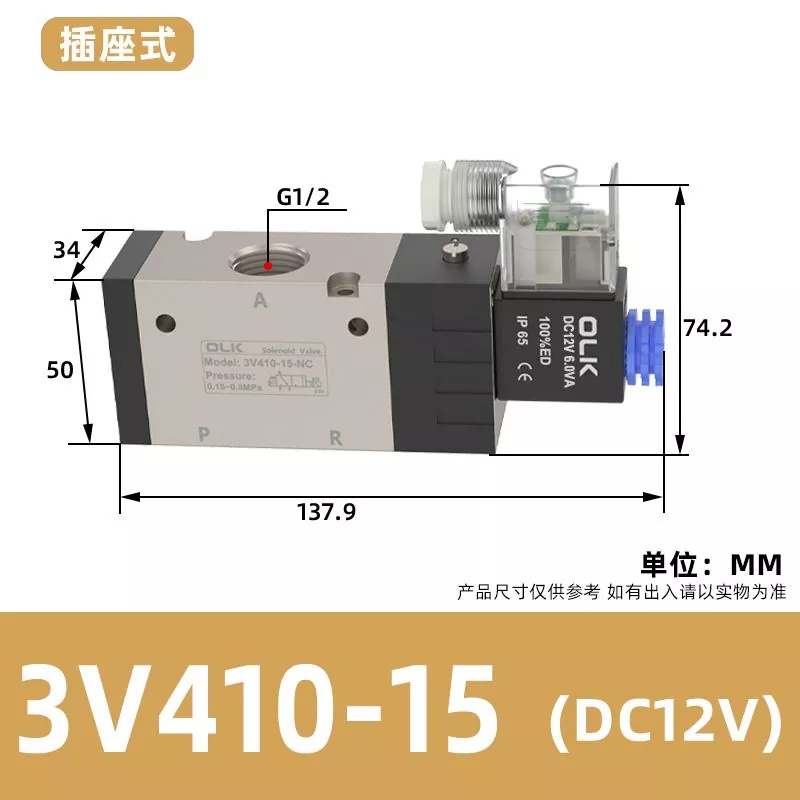

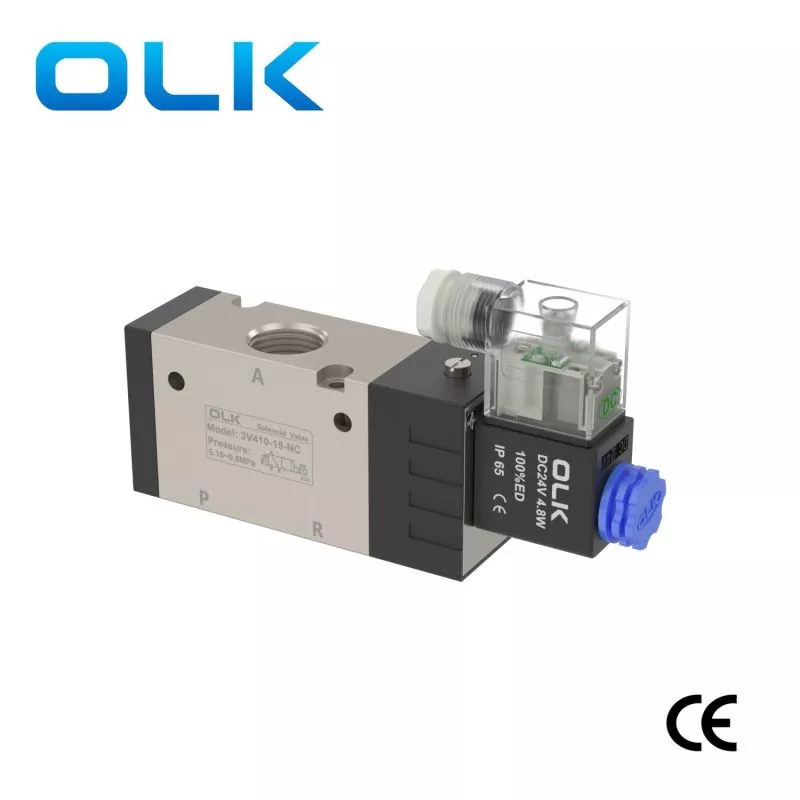

3V410-15 |

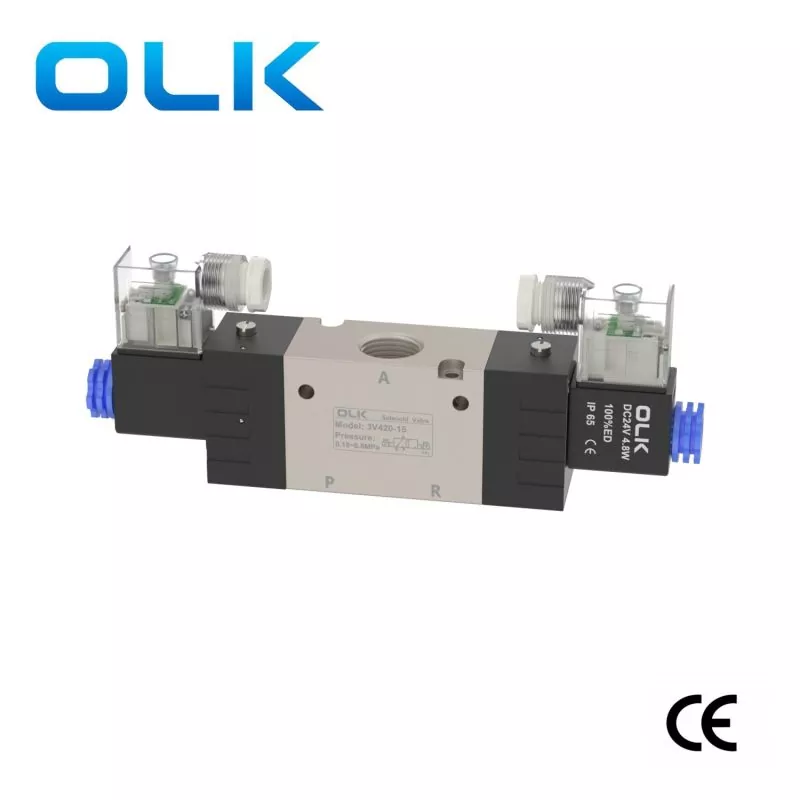

3V420-15 |
|
Робоче середовище |
Повітря（Фільтр через сітку фільтра понад 40 мкм） |
|
|
Режим дії |
Внутрішній пілотний тип |
|
|
розмір порту |
Вхід=Вихід=G1/2 |
|
|
Ефективна площа поперечного перерізу |
50 мм²（Cv=2,79） |
|
|
посади |
3/2 Порт |
|
|
Діапазон тиску |
0,15-0,8 МПа (21-114 psi) |
|
|
Доказ тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|
|
Робочий тиск |
‘5-60 ℃ (23-140° F) |
|
|
Матеріал корпусу |
Алюмінієвий сплав |
|
|
Змащення |
Немає потреби |
|
|
Максимальна робоча частота |
3 рази/секунду |
|
|
Клас ізоляції |
Рівень B |
|
|
Мін.час збудження |
0,05 сек |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
