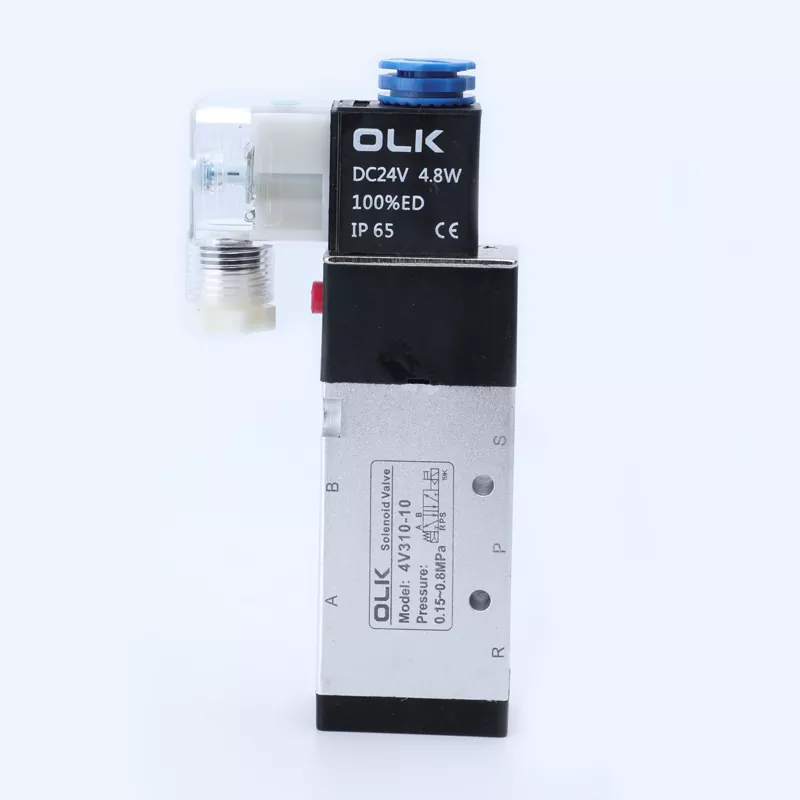

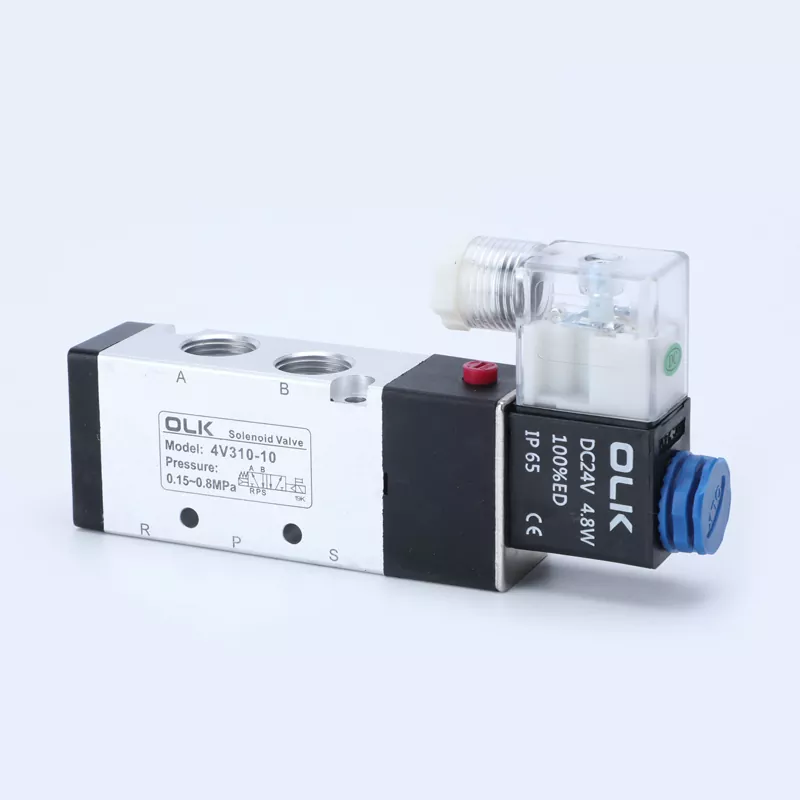

ОНК 4V300 Соленоїдний клапан 5 Шлях, 5/2 дорога, 5/3 Пневматичний соленоїдний клапан. Внутрішня стінка соленоїдного клапана серії 4V300 є гладкою, ущільнювальне кільце міцне і стійке до зносу, і він може бути використаний протягом більш тривалого часу. Низький резистентний кільце для ущільнення клапана має високу стабільність частоти.
Довговічна і не легко пошкоджена/економія енергії та низька втрата/придатна для різних випадків
|
Упорядкування коду |
|
|
|||
|
|
|
|
|||
|
4V |
3 |
10 |
10 |
AC110V |
|
|
Модель |
Кодування |
Тип клапана |
Розмір порту |
напруга |
Котушка з вибухом |
|

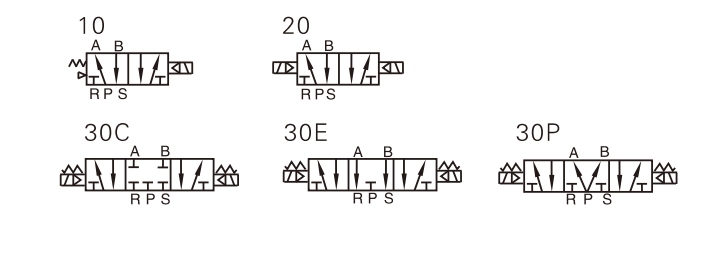

4V: Sports2 (3) Соленоїдний клапан позиції |
3: 300 серії |
10: Одиничний соленоїд 5/2 Шлях |
08: G1/4 |
AC220V |
Ні: тип DIN |
|
|
|

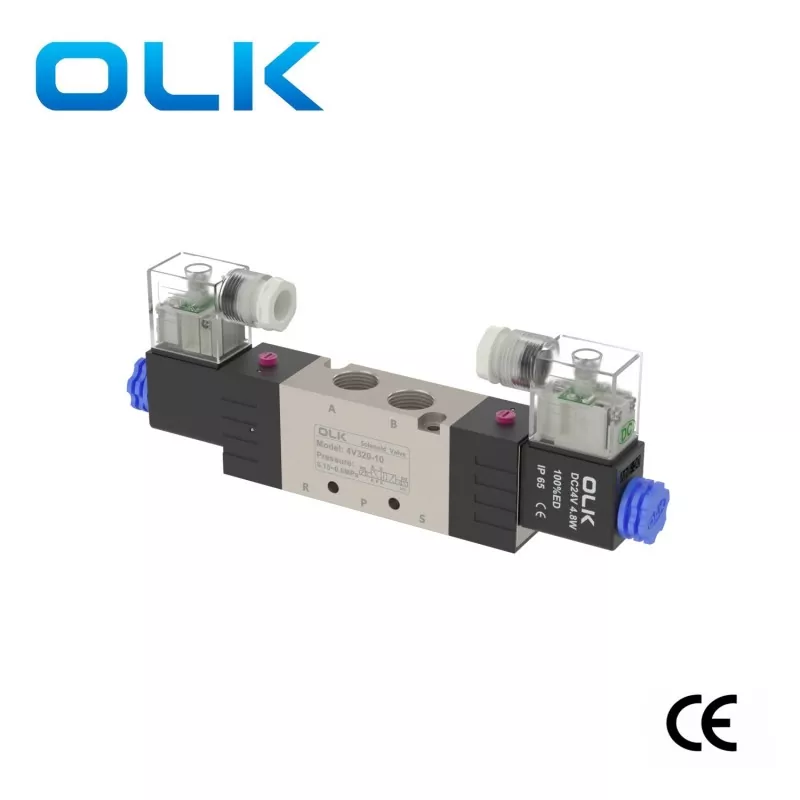

20: Подвійний соленоїдний клапан 5/2 Шлях |
10: G3/8 |
DC24V |
I: Тип рядка |
|
|
|
30c: подвійний соленоїд Vlave5/3way Закритий центр |
|
AC110V |
|
|
|
|
30e: подвійний соленоїд Vlave5/3way Випускний центр |
|
AC24V |
|
|
|
|
30p: подвійний соленоїдний клапан 5/3 Центр тиску |
|
DC12V |
|
|
Модель |
4V310-08 4V320-08 |
4V330-08 4V330E-08 4V330P-08 |
4V310-10 4V320-10 |
4V330C-10 4V330E-10 4V330P-10 |
|
Робочий середовище |
Повітря （фільтр через екран фільтру понад 40 мкм） |
|||
|
Режим дії |
Внутрішній тип пілота |
|||
|
Розмір порту |
Вхід = outlet = вихлопний порт = G1/4 |
Вхід = outlet == G1/8 Порт вихлопу = G1/4 |
||
|
Ефективна область поперечного перерізу |
25 мм² （CV = 1,4） |
18,0 мм² （CV = 1） |
30,0 мм² （CV = 1,68） |
18,0 мм² （CV = 1,0） |
|
Позиції |
5/2 порт |
Порт 5/3 |
5/2 порт |
5/2 порт |
|
Діапазон тиску |
0,15-0,8 МПа (21-114psi) |
|||
|
Доказовий тиск |
1,5 мПа (215psi) |
|||
|
Робочий тиск |
'-20-70 ℃ |
|||
|
Матеріал тіла |
Алюмінієвий сплав |
|||
|
Змащування |
Не потребує |
|||
|
Максимальна частота |
5 разів/секунда |
3 рази/секунда |
5 разів/секунда |
3 рази/секунда |
|
Вага |
4V310-08: 310G 4V320-08: 400г |
450 г |
4V310-10: 310G 4V320-10: 400г |
450 г |
