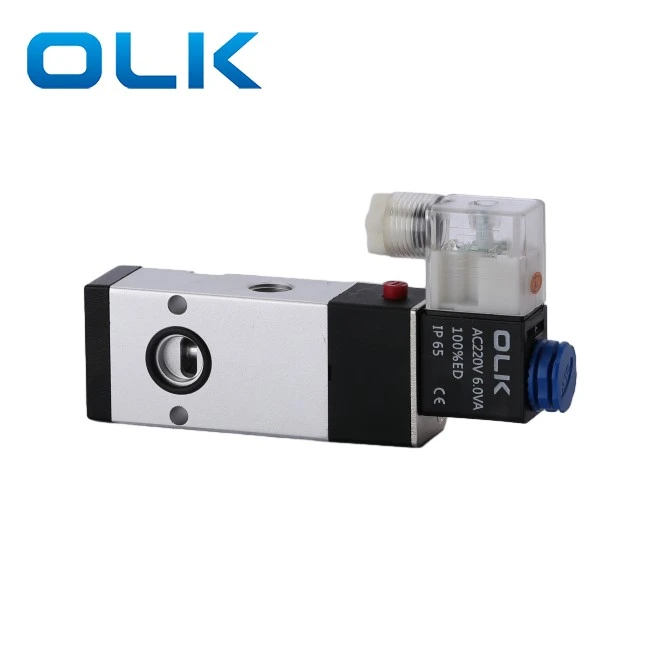

5 шлях 4N310-08 Соленоїдний клапан пластини

OLK 2POSSIOPT 5 WAY 4N310-08 PLATE SOLENOID CLANE Нитка-це розмір порту G1/4.4N310-08 Клапан має одну конструкцію випуску на задньому повітрі, що забезпечує гнучку установку та економію простору, ефективно підвищуючи швидкість відповіді та стабільність системи.

5 шлях 4N310-08 спеціально для системи циліндрів, що стискають інструменти, підходить для сценаріїв високої частоти.

5 шлях 4N310-08 Особливості продукту пластини соленоїдного клапана:

Спеціальна конструкція для ножового циліндра/циліндра затискання

Вентилятор повітря на спині, компактна структура

Додаткова напруга: AC220V / DC24V

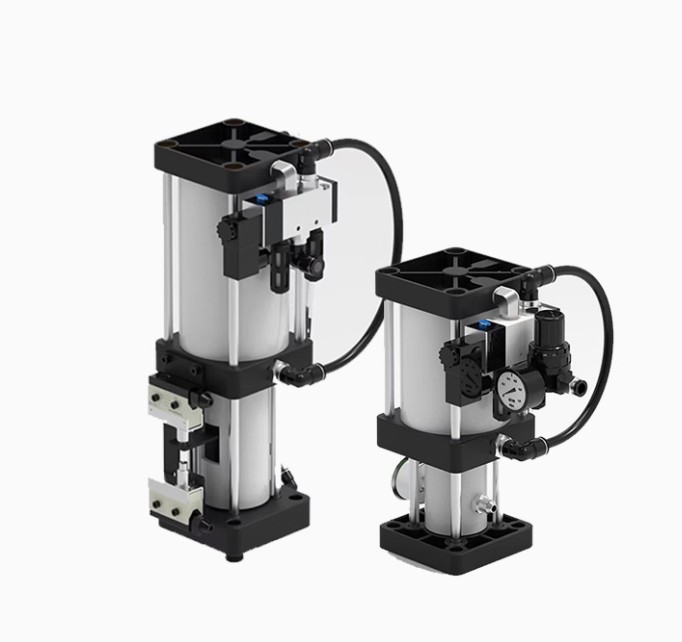

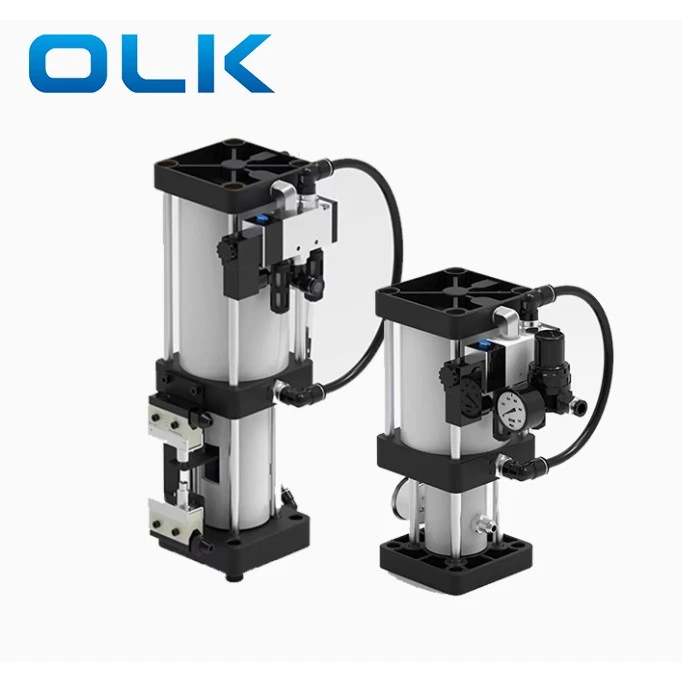

Огляд випуску інструменту (TRC)

Циліндр випуску інструменту спеціально використовується для шпинделів машин CNC для випуску інструментів. Цей циліндр використовує принцип "рівної передачі тиску в рідинах", що дозволяє невеликому тиску повітря генерувати велику силу, необхідну для вивільнення інструменту в шпинделі ЧПУ. Циліндр складається з: повітряного циліндра, 5-ти положення 4N310 Соленоїдний клапан, резервуар нафти та мікромотви.

Примітки до встановлення інструментів

Для вертикальних шпинделів зафіксуйте циліндр за допомогою кронштейна і встановіть його вертикально над коробкою шпинделя.

Для горизонтальних шпинделів тримайте вертикальну чашку нафти і вище, ніж корпус циліндра.

Нафтова чашка повинна зіткнутися вгору, щоб повітря втікало з циліндра.

Етапи встановлення циліндра випуску інструменту

Вимкніть живлення машини (панель та шафа) та подача повітря.

Вийміть кришку шпинделя. Від'єднайте повітряні трубки від соленоїдного клапана.

Відкрутіть пластикову гайку на соленоїдній котушці (не видаляйте дроти, якщо належним чином не позначено).

Відключіть дроти з верхнього та нижнього лімітних вимикачів (позначте ретельно).

Вийміть старий циліндр.

Встановіть новий циліндр і зафіксуйте його гвинтами.

Відновити дроти та повітряні трубки. Переконайтесь:

Натиснуто на верхній лімітний перемикач.

Нижній лімітний перемикач регулюється правильно (для машин з журналом інструментів це важливо для безпеки).

Після встановлення протестуйте за допомогою інструменту. Перевірте випуск інструменту та затискач. Для машин з журналом інструментів зміна інструменту тестування.

Випуск інструменту Випуск циліндрів Заходи безпеки

· Циліндр можна встановити вертикально або горизонтально. Для горизонталу нафтова чашка повинна зіткнутися вгору.

· Подача повітря повинна бути чистим і сухим, тиск не менше 6 кг/см².

· Рівень масла в чашці: мінімум 1/5, максимум 4/5.

· Перевірте соленоїдну напругу 4N310 та тиск повітря під час встановлення.

Поширення

Для чого використовується 4N310?

4N310 використовується для циліндра випуску інструменту.

AC проти постійного струму?

AC призначений для домогосподарства; DC - прямий струм.

Яка кнопка під отвором з'єднання?

Він вручну перемикає вихлопний порт.

Поради щодо встановлення?

Очистіть труби та з'єднання, щоб уникнути входу бруду в ланцюг повітря.

Який розмір порту 4N310-08?

Вхід, вихід, вихлоп: G1/4 нитка; Діаметр бічного вихлопу: 19 мм.
