Магнітний перемикач циліндрів використовується для виявлення положення повітряного ходу циліндра, не потрібно в клапанах машинних керуючих або перемикачів ходу та їх кріпильних кронштейнів на обох кінцях ходу, і без необхідності блоків зіткнення в кінці поршня, що робить його простим у використанні та компактним у структурі. Висока надійність, тривалий термін експлуатації, низька вартість та час короткого перемикання, отже, він широко використовувався.
OLK пропонує при використанні, важливо зазначити, що магнітний перемикач циліндрів не слід встановлювати поблизу пристроїв із сильними магнітними полями. Коли два пневматичні циліндри, оснащені магнітними вимикачами паралельно, для запобігання магнітних перешкод, відстань повинна бути більша за 40 мм. Необхідно регулярно перевіряти, чи зміщено положення магнітного вимикача.
· Інтелектуальне зондування
· Магнітна стійкість, чутлива індукція
· Простий у встановленні, можна встановити в будь -якому положенні вздовж ходу циліндра
|

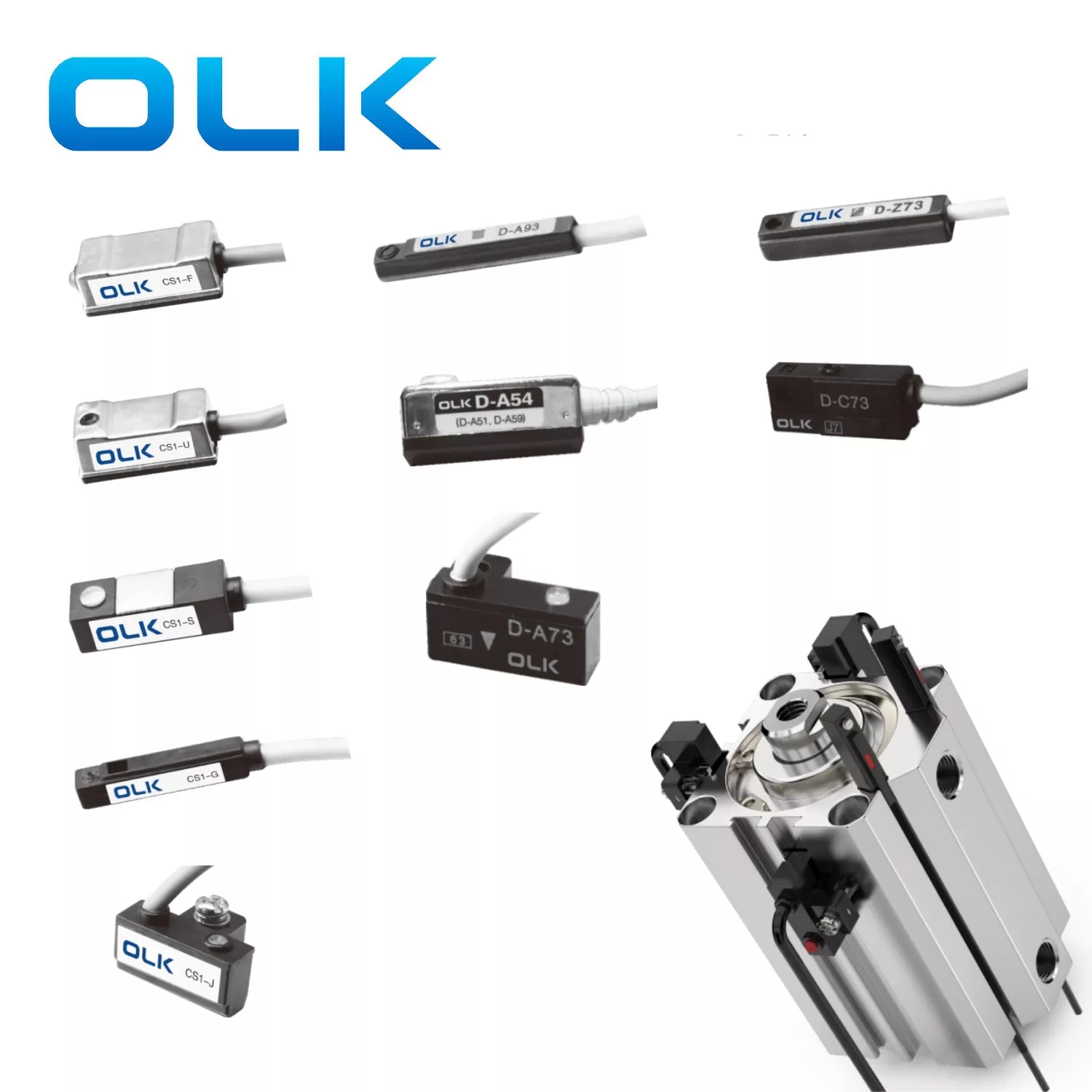

Модель |
CS1-F |
CS1-In |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Застосовувані циліндри |
Sc/mal/ma |
Sc/mal/ma |
SDA/TDA/TN |
Злий/мій |
SDA (канавка) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Метод встановлення |
Зав'язуйте стрижні/кільцеві ремені |
Зав'язуйте стрижні/кільцеві ремені |
Трек |
Скасований |
Трек |
Трек |
Трек |
Трек |
Трек |
|
Фото |
|
|
|
|
|
|
|
|
|
|
Діаграма застосування циліндрів |
|
|
|
|
|
|
|
|
|
|
Контурна діаграма розмірів |
|
|
|
|
|
|
|
|
|
|
Тип перемикача |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
Spst зазвичай відкритий |
|
Тип зондування |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
Перемикач Reed з контактом |
|
Робоча напруга |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
5–240 В постійного струму/AC |
|
Максимальний струм перемикання |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
100mA (макс) |
|
Максимальна контактна ємність |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
|
Внутрішнє споживання електроенергії |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
|
Падіння напруги |
Макс 2,5 В @ 10mA DC |
Макс 2,5 В @ 100MA DC |
Макс 2,5 В @ 100MA DC |
Макс 2,5 В @ 10mA DC |
Макс 2,5 В @ 10mA DC |
Макс 2,5 В @ 40MA DC |
Макс 2,5 В @ 10mA DC |
Макс 2,5 В @ 40MA DC |
Макс 2,5 В @ 40MA DC |
|
Струм витоку |
|
|
|
|
|
Макс 10 Вт |
|
Макс 10 Вт |
Макс 10 Вт |
|
Світло індикатора |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
Червоний світлодіод |
|
Кабель |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
2.8φ, 2c, Сірий масляний ПВХ |
|
Чутливість |
|
|
|
|
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
|
Максимальна частота перемикання |
200 Гц |
200 Гц |
200 Гц |
200 Гц |
- |
– |
- |
– |
- |
|
Робоча температура |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Ударний опір |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
|
Стійкість до вібрації |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Захист |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Захисний ланцюг |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
|
Модель |
Су-10 |
Су-12 |
Су-15 |
Су-16 |
Су-18 |
TCS1-F |
|
Застосовувані циліндри |
Su32 |
SU32/40/50 |
Його |
SU80/100/12 |
|
Кронштейн |
|
Метод встановлення |
Трек |
Трек |
Трек |
Трек |
Трек |
Гвинт |
|
Одиниця |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
|
Модель |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Одиниця |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
1: Закріпіть краватки з нержавіючої сталі
2: фіксований на потягному стрижні
3: Встановіть безпосередньо з встановлення слота
4: Встановлення залізниць
Запобіжні заходи для магнітних вимикачів
· Не проведіть 2-провідні комутатори з коротким замиканням.
2-провідні магнітні вимикачі мають дуже низький опір. Підключення їх безпосередньо до живлення може спричинити коротке замикання та спалювати перемикач.
· Перевірте полярність проводки.
2-провідні вимикачі повинні бути пов'язані з правильною полярністю. Повернена проводка може призвести до того, що світло сигналу не вмикається.
3-провідні вимикачі також повинні бути провідними, або вони можуть бути пошкоджені.
· Не підключаються безпосередньо до великих індуктивних навантажень.
Великі навантаження, такі як двигуни або великі соленоїдні клапани, можуть спричинити струм перенапруги та знищити перемикач. Переконайтесь, що напруга та струм стабільні та чисті.
· Уникайте сильних магнітних полів та металевих стружок.
Вони можуть знизити чутливість і викликати помилкові сигнали або збій. Для сильних магнітних середовищ використовуйте спеціальні магнітні вимикачі, призначені для цього використання.
· Не використовуйте в суворих умовах.
Голова датчика виготовлена з смоли. Уникайте води, хімічних речовин або морської води, що може спричинити її розтріскування або набряку.
· Обережно обробляти.
Магнітні вимикачі крихкі. Уникайте ударів, тягнення або грубого поводження під час зберігання, транспортування та встановлення.
· Струм витоку в 2-провідних електронних вимикачах.
Ці вимикачі мають невеликий струм витоку. Переконайтесь, що початковий струм навантаження вище струму витоку, щоб уникнути помилкових сигналів. 3-провідні вимикачі мають нижчий витік або використовують механічні вимикачі без витоку.
· Для інших спеціальних умов проконсультуйтеся перед використанням.
Зверніться до команди OLK, щоб уникнути пошкоджень або втрат від неправильного використання.
Як використовується магнітний перемикач?
Магнітні вимикачі можуть використовуватися спільно з ПЛК, реле та іншими контролерами для передачі сигналів.
Які заходи безпеки для магнітних вимикачів?
Не коротко замикайте живлення безпосередньо під час використання магнітних вимикачів.
Що таке неконтактний магнітний перемикач?
Неконтактний магнітний перемикач працює по-різному від типу контакту. Він використовує електронні компоненти для виявлення магнітів, а не механічні деталі, такі як перемикачі Reed. Ось чому його також називають твердим або електронним магнітним перемикачем. Він має кращу стійкість до шоку та вібрації, і його тривалість життя майже постійна.
|
Порівняння двох методів виявлення положення для циліндрів |
||
|
Шлях виявлення |
|
характерний |
|
Обмежений перемикач: обмежені вимикачі встановлюються з блоками зіткнення перед поршневим стрижнем. У типі межі комутатора блоки зіткнення встановлюються на поршневому стрижні, а обмежені вимикачі (такі як перемикачі проїзду та механічні клапани керування) встановлені на обох кінцях ходу руху поршня для виявлення руху поршня. Це контактний перемикач. |
|
1) Робота дизайну, встановлення, налагодження та обслуговування великої. 2) Місце встановлення великий 3) Вартість висока. 4) Якщо використовується неправильно, термін експлуатації короткий. 5) Не впливають магнітні поля |
|

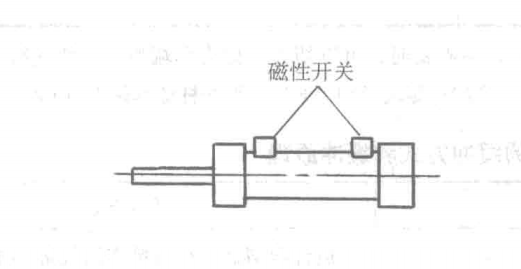

Магнітний перемикач: тип магнітного перемикача - це встановити два магнітні вимикачі безпосередньо в різних положеннях на корпусі циліндра для виявлення руху ходу повітряного циліндра. Це безконтактний перемикач. |
|
1) Значна заощадження часу дизайну та встановлення, проста у налагодженні 2) невеликий простір встановлення 3) Вартість значно зменшується, з меншою кількістю вкладень. 4) Він має високу надійність, тривалий термін експлуатації та хорошу повторюваність позицій дії. Немає проблем з механічним пошкодженням удару, і він має сильні можливості пилу, води та стійкості до масла. 5) Легко досягти електричного пневматичного контролю суглоба 6) Анти -магнітні заходи слід вживати на сильних магнітних полях |
