TCTC-M кронштейн

Model:TC32

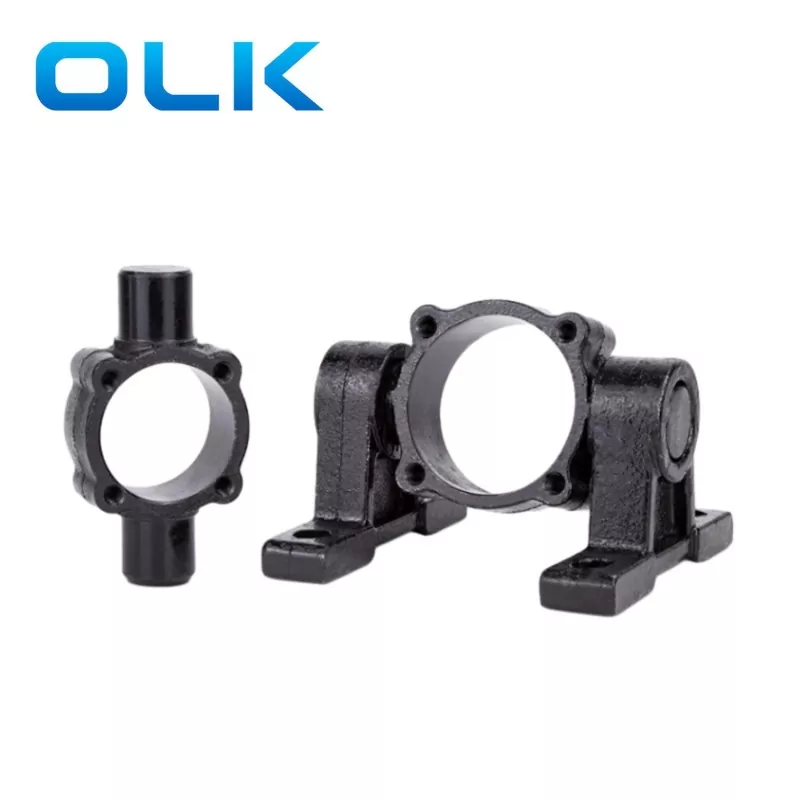

Як професійне виготовлення кронштейнів TC/TC-M, ви можете бути впевнені, що купують кронштейн TC/TC-M з нашої фабрики, і OLK запропонує вам найкращу послугу після продажу та своєчасну доставку. Стандартний кронштейн встановлення OLK для кронштейна TC/TC-M середньої гойдалки виготовлений з високоміцної лиття для введення заліза, а поверхня покрита технологією чорного цинку, яка нелегка іржавіє і стійка до корозії. Кронштейн TC/TC-M зазвичай встановлюється в середньому положенні пневматичного циліндра, а кріплення TC кріпиться в будь-якому положенні. Повітряний циліндр може розгойдуватися навколо осі середнього вуха, яка підходить для циліндрів розміру довгих отворів. Конструкція кронштейнів для встановлення для TC та TC-M є структурно стабільною, переконайтеся, що повітряний циліндр не струшується під час швидкісного зворотного руху.

Надіслати запит

Опис продукту

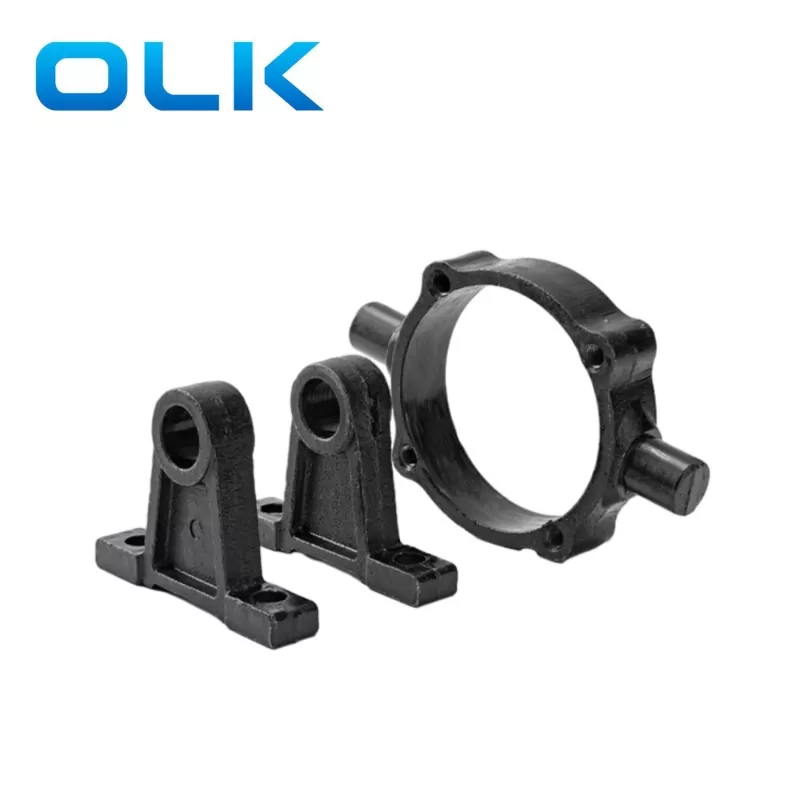

Порівняно з кронштейном TC, крізь крізь TC-M має дві додаткові кріпильні основи, а структура кронштейнів TC-M є більш надійною, придатною для застосувань з високою частотою роботи в циліндрі або високою рушійною силою.

І крізь кронштейн TC, і TC-M мають характеристики обертання 360 °. TC/TC-M може виконувати вертикальні руки рокера та відрегулювати ступінь свободи руху повітряних циліндрів, костюм для робочих сценаріїв, таких як пакувальне обладнання, сортування, складання обладнання тощо

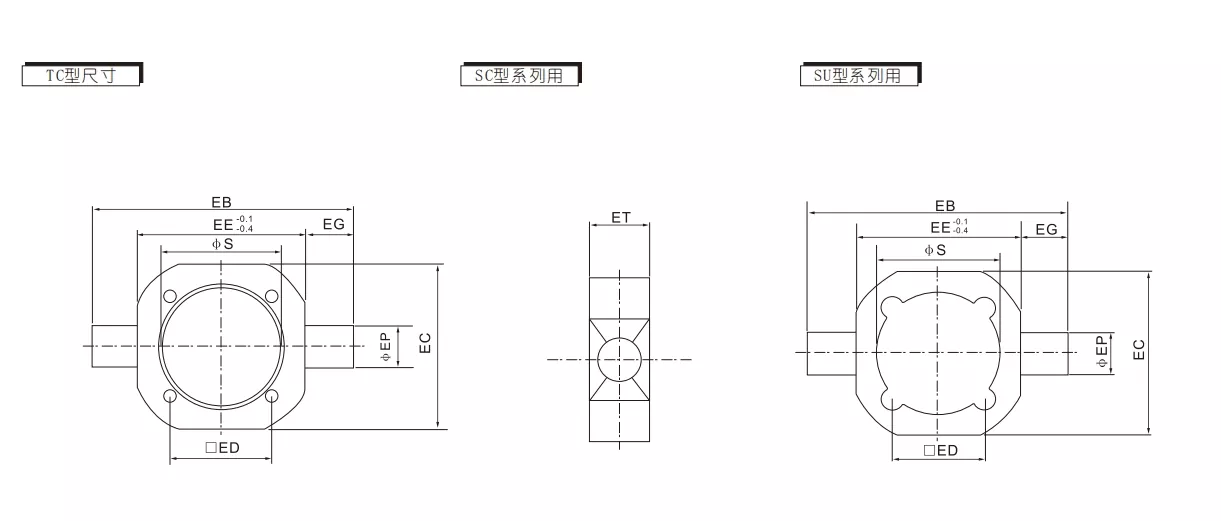

Дані зовнішнього виміру TC

Діаметр коду / отвору	Еб	ЄК	Редакція	На	Напр.	Ep	ЕТ	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

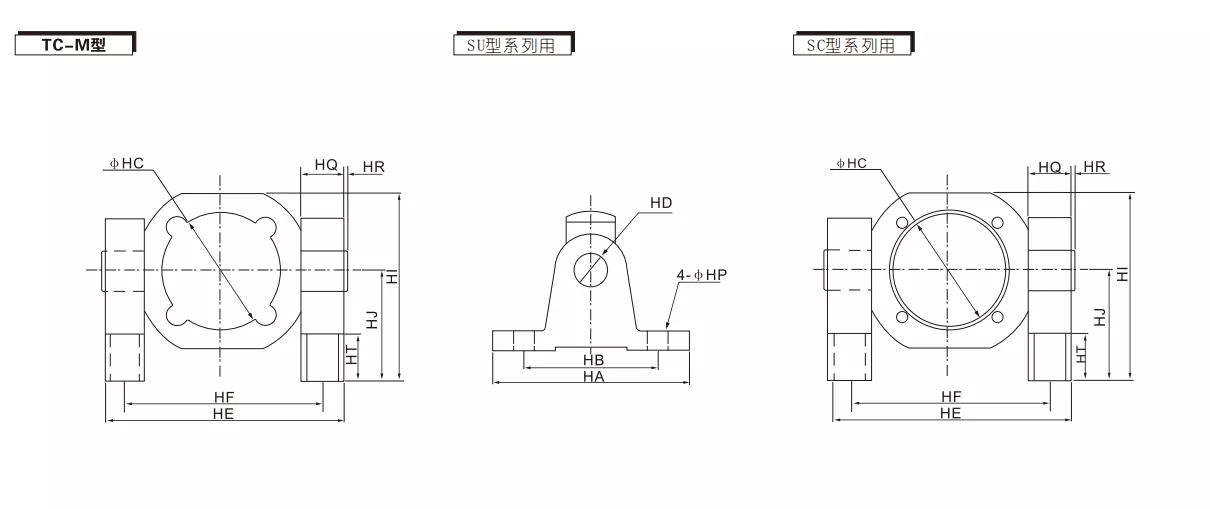

Дані зовнішнього виміру TC-M

Діаметр коду / отвору	Ха	HB	HC	HD	Він	HF	Привіт	HJ	Штаб	HR	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Яка різниця між кронштейнами встановлення TC та TC-M?

TC кронштейна: зазвичай стандартний кронштейн встановлення, що підходить для загальних потреб у встановленні.

TC-M Bracket: Розроблена як вдосконалена кронштейна встановлення, може бути більш придатною для конкретних середовищ встановлення або забезпечити більш стабільну підтримку.

Які матеріали для кронштейна TC?

Матеріал Brack Brack Brand TC - залізний.

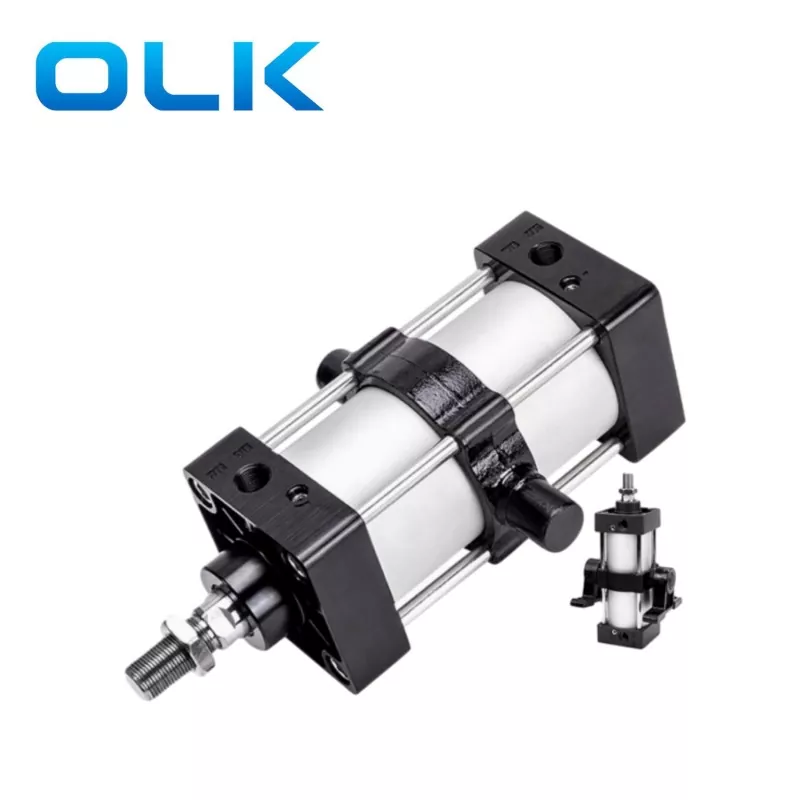

На який циліндр є костюм для кронштейна TC/TC-M?

Костюм кріплення TC для пневматичного циліндра SC.

Гарячі теги: TCTC-M Bracket, Китай, виробник, постачальник, фабрика
