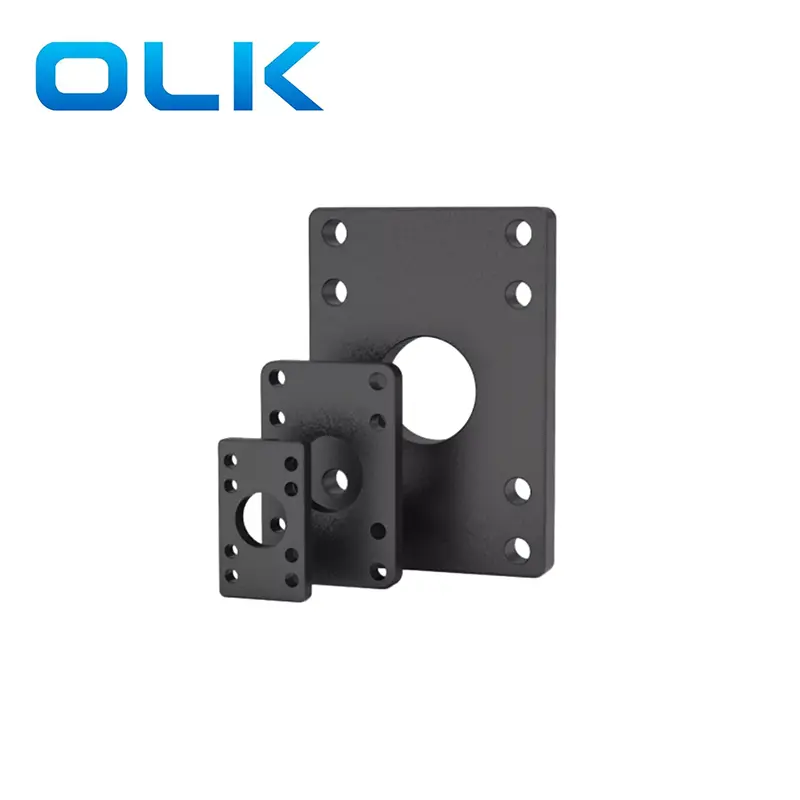

Кріплення фланця FA - це передня кріплення кріплення, що використовується для стандартних пневматичних циліндрів серії SC.

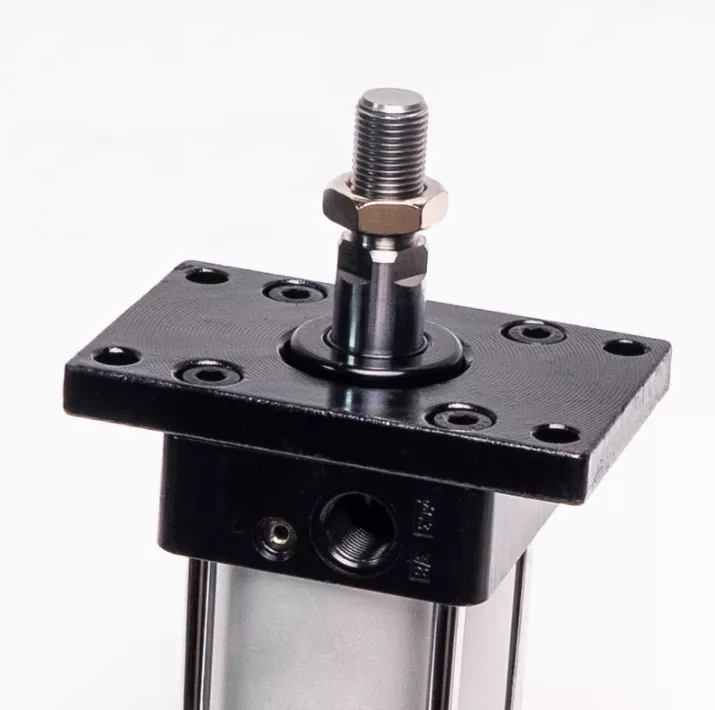

Фланцевий кріплення FA-це чорна прямокутна плоска з кріпленнями отворів, що дозволяє пневматичному циліндра серії SC, надійно фіксованим на машині та поверхні з кінця, що не є RED.
Застосування: Завдяки придатності кронштейна циліндра фланця FA для встановлення обладнання з кронштейнами або робототехнічними озброєннями на передньому кінці, і зазвичай на тій же площині, що і отвори для встановлення автоматичних машин. Отже, є кілька типових сценаріїв застосування наступним чином
Машини для упаковки: лінійні рухи фіксованого положення з точним управлінням ходом.
Обладнання автоматизації: стабільне кріплення для циліндрів у вертикальному або горизонтальному позиціонуванні.
Обробка матеріалів: Використовується в світильниках, де циліндр повинен надійно закатати.
Обробляючі станції: для натискання, натискання або затискання дій, які потребують нульового бічного руху.
Тестові установки та контрольні блоки: там, де жорстке розташування циліндрів є важливим для повторюваності.
|

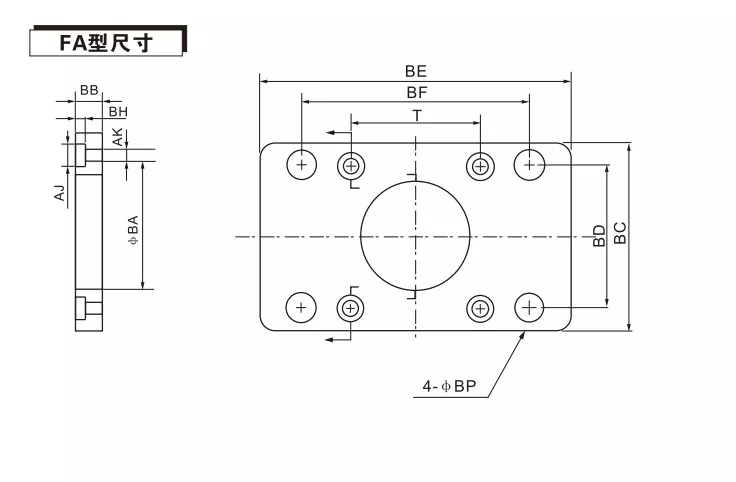

SC |
63 |
X |
50 |
- |
S |
- |
Фа |
|
Стандартний пневмацит |
Розмір отвору |
|
інсульт |
|
S: магніт |
|
FA: головка циліндра з фланцевим кріпленням |
|
|
|
|
|
|
Порожній: non |
|
|
|
Діаметр коду / отвору |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Бакалавр |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
До н. |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
БД |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Бути |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Бф |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Бх |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
І |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
ВР |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Чи можна зіставити кронштейн переднього фланця фланця з іншими циліндрами для використання?
Встановлення отворів різних циліндрів мають різні положення, і слід використовувати відповідні фланці FA. Цю фланцеву пластину серії FA можна використовувати лише зі стандартними циліндрами серії SC.
Whtats різний з кріпленням фланця olk fa та заднім фланцем fb？
Передній фланець FA: Підключіть передній кінець циліндра до обладнання, з поршневим стрижнем, що виходить назовні під час встановлення. Зазвичай використовується в фронтових та навантажувальних сценаріях.
Задній фланець FB: підключіть задній кінець циліндра до обладнання та приховуйте корпус циліндра за кронштейном. Підходить для ситуацій, коли корпус циліндра потрібно закріплювати та підтримувати його положення.
