Серія OLK 3V200, 3-позиційний 2-ходовий повітряний електромагнітний клапан, виготовлений з високоякісного алюмінієвого сплаву. Режим дії — внутрішній пілотний тип. Підходить для керування пневматичними циліндрами односторонньої дії. Роблячи його придатним для використання в різних суворих робочих місцях.
|
3В |
2 |
10 |
8 |
НІ |
|
Модель |
Код |
тип клапана |
розмір порту |
Тип дії |
|
3V:3/2ходовий електромагнітний клапан |
Серія 2:200 |
10: єдиний соленоїд 5/2 ходу |
06:G1/8 |
NC: Нормально закритий |
|
20: подвійний електромагнітний клапан 5/2 |
08:G1/4 |
НІ: нормально відкритий |
|
Модель |
3V210-06 |
3В220-06 |
3V210-08 |
3В220-08 |
|
Робоче середовище |
Повітря（Фільтр через сітку фільтра понад 40 мкм） |
|||
|
Режим дії |
Внутрішній пілотний тип |
|||
|
розмір порту |
M5Вхід=Вихід=G1/8 |
Вхід=Вихід=G1/4 |
||
|
Ефективна площа поперечного перерізу |
14 мм²（Cv=0,78） |
16,0 мм²（Cv=0,89） |
||
|
посади |
3/2 Порт |
|||
|
Діапазон тиску |
0,15-0,8 МПа (21-114 psi) |
|||
|
Доказ тиску |
1,5 МПа (215 фунтів на квадратний дюйм) |
|||
|
Робочий тиск |
'-20-70 ℃ |
|||
|
Матеріал корпусу |
Алюмінієвий сплав |
|||
|
Lubrication |
Немає потреби |
|||
|

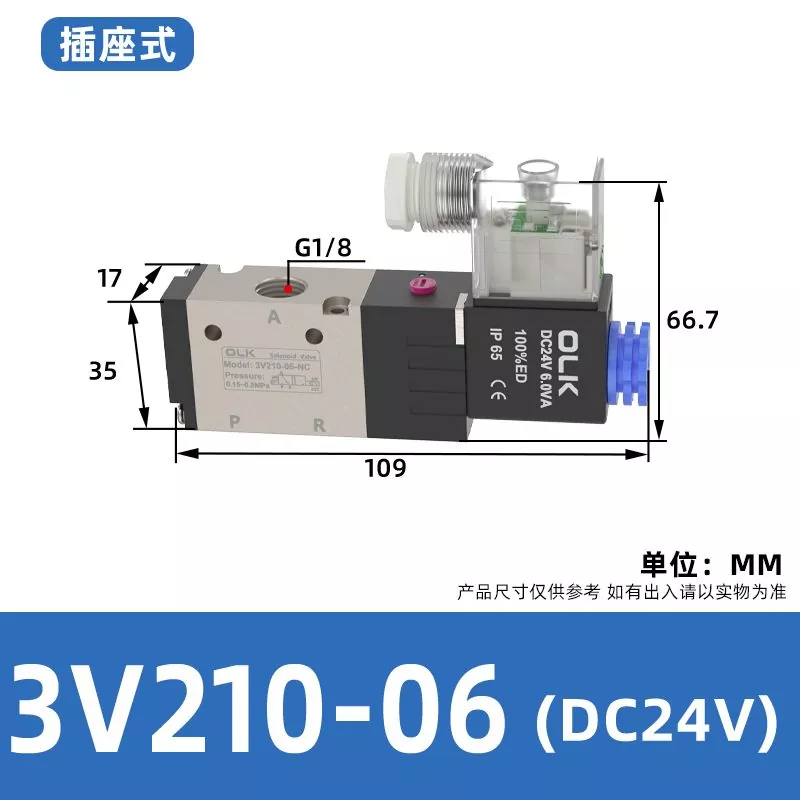

3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|

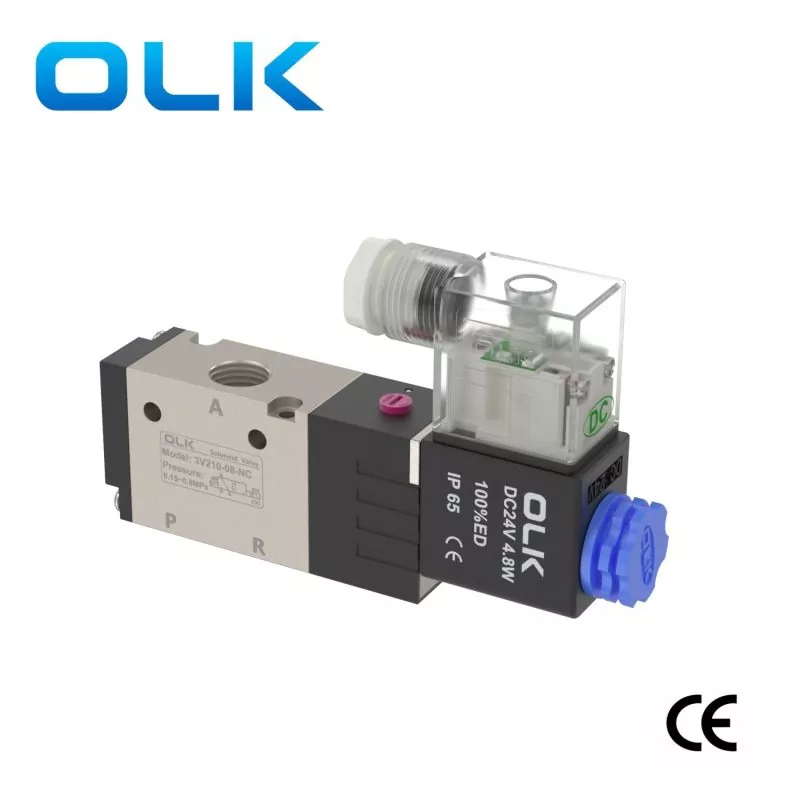

3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|

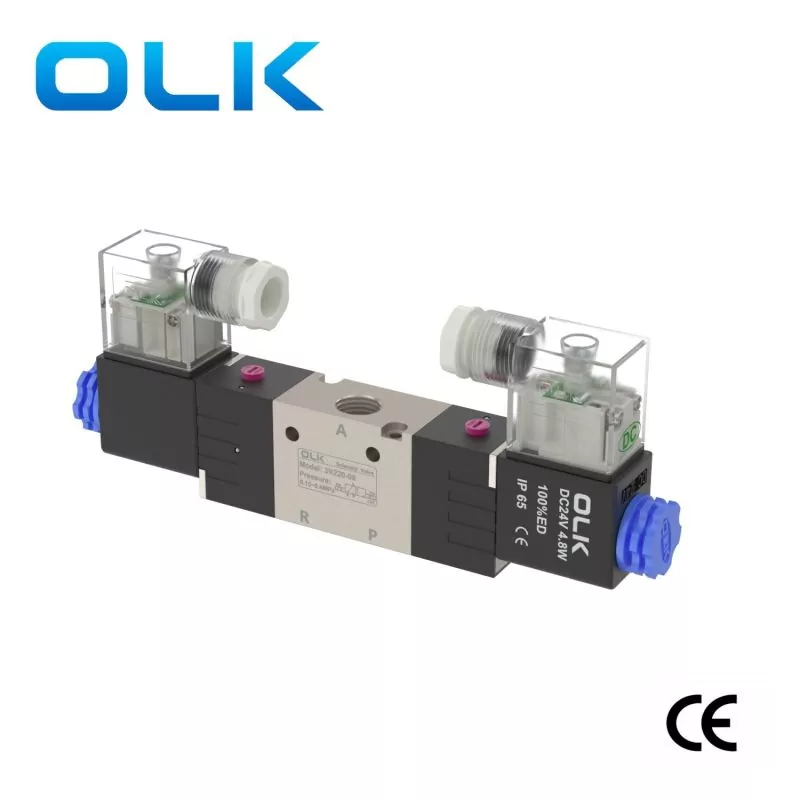

3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
