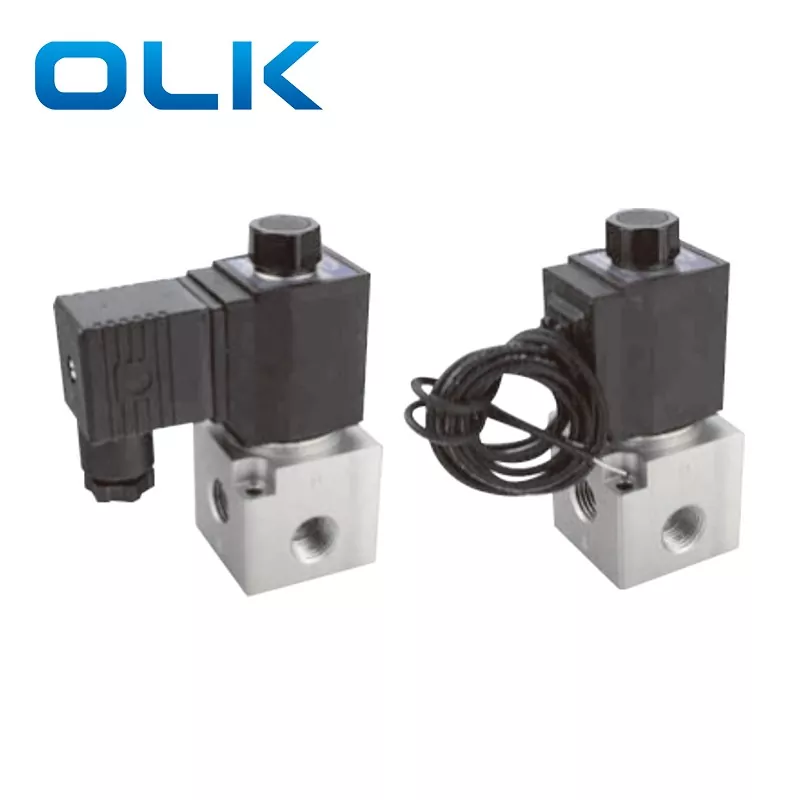

Електромагнітний клапан високого потоку 3V3 — це 2-позиційний 3-ходовий клапан прямої дії, що забезпечує швидшу реакцію та вищу частоту перемикань, ніж клапани з пілотним керуванням. Його міцний корпус із алюмінієвого сплаву підтримує високий потік повітря та високий тиск, і його також можна використовувати з вакуумними системами. Варіанти електромагнітної котушки включають DC12V, DC24V, AC110V або AC220V, що забезпечує стабільну та чутливу роботу.
Цей 3-ходовий електромагнітний клапан високого потоку 3V3 підходить для середніх і великих пневматичних систем, особливо для кількох циліндрів, що працюють разом, або систем, які вимагають великого потоку повітря. Конфігурація нормально закритого (NC), нормально відкритого (NO) і подвійного соленоїда робить його ідеальним для ліній автоматизації, пакувальних машин, друкарського обладнання та обладнання для харчової промисловості. Його швидка і точна відповідь відрізняє його від маленьких клапанів, таких як 3V2.
1. Структура прямої дії з чутливим перемиканням.

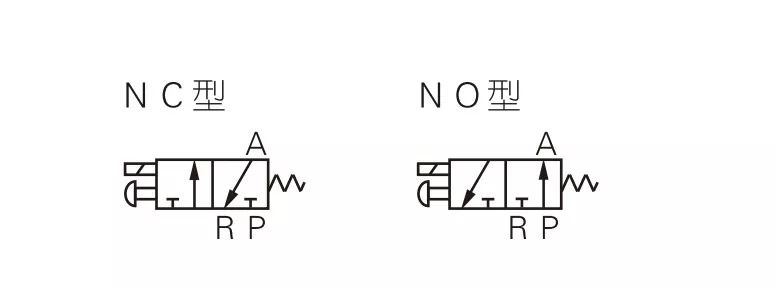

2. Доступні типи нормально закритого (NC) і нормально відкритого (NO).
3. Коаксіальний запірний дизайн для гарного ущільнення та великого потоку.
4. Змащення не потрібно.
5. Обладнаний ручним перевизначенням для легкого встановлення та тестування.
6. Доступні кілька варіантів стандартної напруги.
|
Код замовлення |
||||||||
|
3В |
3 |
- |
08 |
NC |
A |
|
|
|
|
Модель |
Код |
|
Розмір порту |
Акторський тип |
Стандартна напруга |

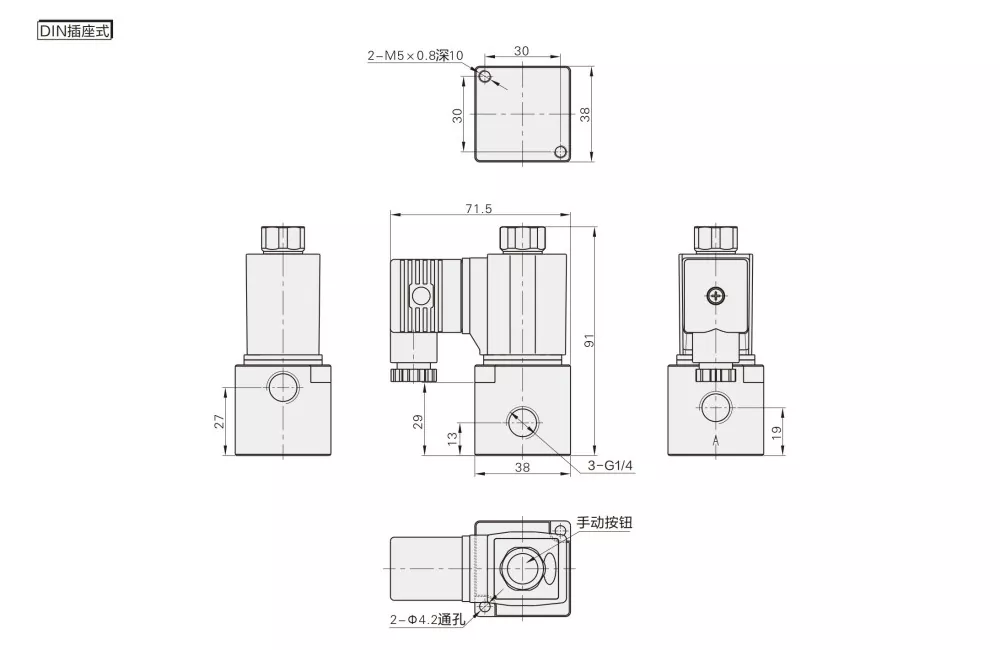

Електричний вхід |
Тип різьби |
|
|
3V:2 положення 3 напрямок |
3:3 серії |
|
08:G1/4 |
NC: нормально закритий
|
A: AC220V |
Пробіл: ВАШ тип |
Пусто: G
|
|
|
|
|
|
|
НІ: нормально відкритий |
B: 24 В постійного струму |

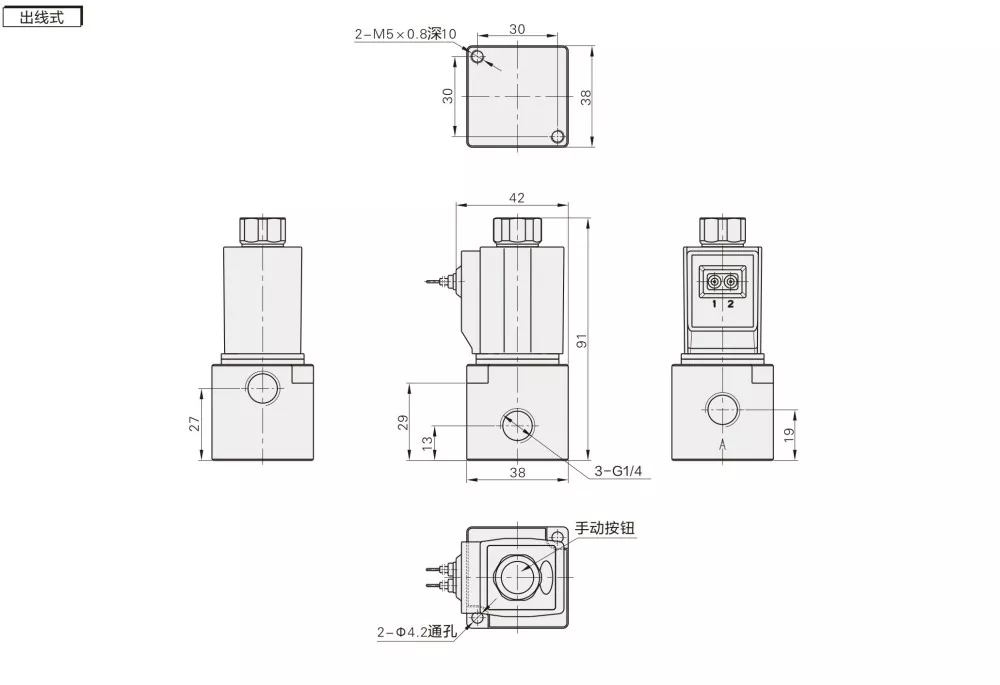

I: Тип лінії |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Модель |
3V3-08 |
|
Робочий засіб |
Повітря (відфільтрований фільтром 40 мкм або більше) |
|
Акторський тип |
Пряма акторська робота |
|
Розмір порту* |
G1/4 |
|
Позиція і шлях |
2 Позиція 3 сторони |
|
AC: ± 15% DC: ± 10% |
11 мм² (Cv = 0,62) |
|
Змащення |
Не вимагається |
|
Діапазон робочого тиску |
0 ~ 0,8 МПа (0 ~ 114 psi) |
|
Доказовий тиск |
1,5 МПа (215 psi) |
|
Робоча температура (℃) |
-20 ~ 70 |
|
Матеріал корпусу |
Алюмінієвий сплав |
|
Стандартна напруга |
AC220V AC110 AC24V DC24V DC12V |
|
Діапазон напруги |
AC: ± 15% DC: ± 10% |
|
Споживана потужність |
Змінний струм: 10 ВА Постійний струм: 6,5 Вт |
|
Клас захисту |
IP65 (DIN40050) |
|
Клас ізоляції |
Рівень B |
|
Тип підключення |
Тип штекера DIN/тип лінії |
|
Мін.час збудження |
0,05 сек |
|
Пункт |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Робочий засіб |
повітря |
Повітря, вода, нафта |
повітря |
повітря |
|
Початковий стан: |
NC |
НЗ/НІ |
3В |
3В |
|
Тип спрацьовування |
Пряма акторська робота |
Пряма акторська робота |
Пряма акторська робота |
Пряма акторська робота |
|
Розмір порту |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Позиція і шлях |
3 Розташування порту 2 |
2 Розташування порту 2 |
3 Розташування порту 2 |
3 Розташування порту 2 |
|
Змащення |
Не обов'язково |
Не обов'язково |
Не обов'язково |
Не обов'язково |
|
Код замовлення |
0–0,7 МПа |
0–0,7 МПа |
0–0,8 МПа |
0–0,8 МПа |
|
Доказовий тиск |
1,2 МПа |
1,5 МПа |
1,2 МПа |
1,2 МПа |
|
Розмір отвору |
φ1,2 мм |
φ2,5 мм |
Φ3,2 мм/φ3,4 мм |
Φ11 мм (великий потік повітря) |
Q: Яка основна відмінність між електромагнітними клапанами 3V2 і 3V3?
A: 3V2: середній потік, підходить для невеликої пневматичної системи керування
3V3: високий потік, підходить для кількох циліндрів або додатків з високим потоком.
Різниця в структурі: 3V3 має більший корпус і може витримувати вищий тиск і потік.
З: Який розмір отвору електромагнітного клапана 3V3?
A: Розмір отвору клапана 3V3-08 становить 11 мм
Q: Які продукти можна замінити OLK 3V3?
A: OLK 3V3 може замінити електромагнітні клапани серії AIRTAC 3V3 з тією ж функцією та подібними характеристиками.
