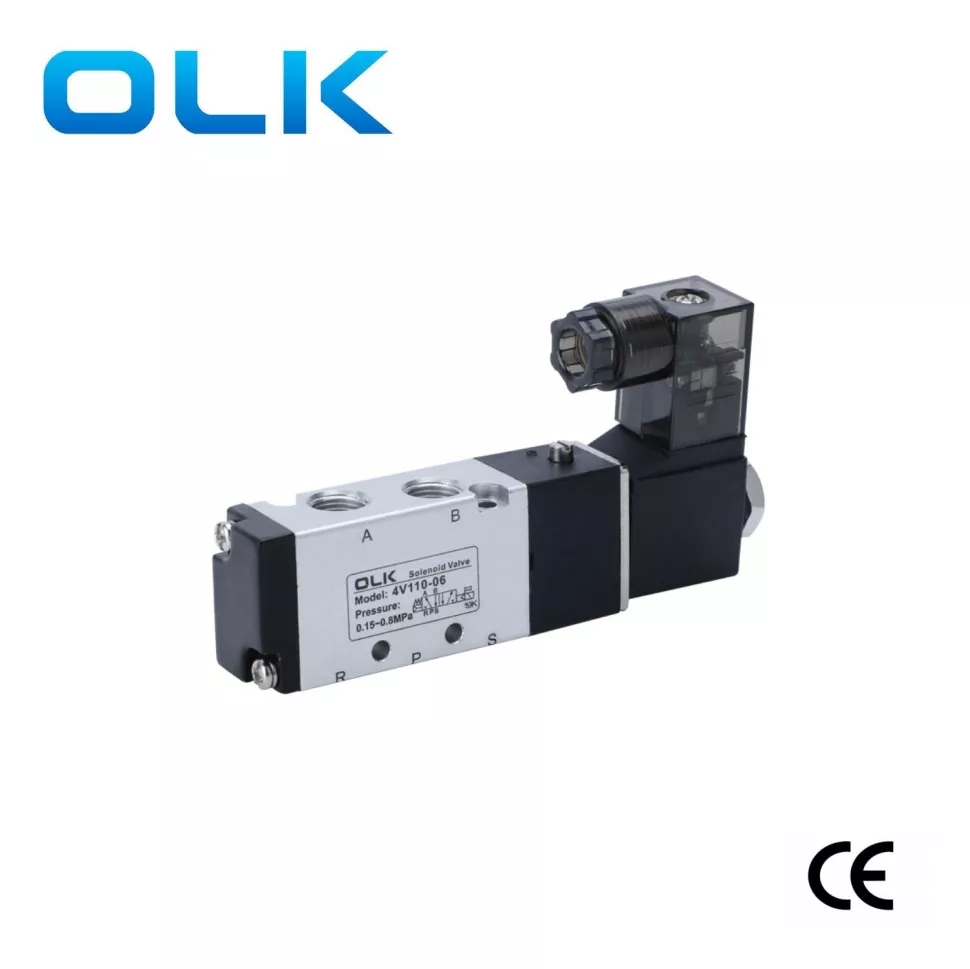

ОНК 4V100 Соленоїдний клапан 5 Шлях, 5/2 Пневматичний соленоїдний клапан пройшов сертифікацію CE. Розмір зовнішнього вигляду - це найменша модель, з компактною конструкцією та специфікацією інтерфейсу 1/8 ''. 4V100 Соленоїдний клапан підходить для менших пневматичних систем з меншими витратами. Застосовується до невеликих пристроїв або невеликих циліндрів, які потребують точного контролю.
|
Упорядкування коду |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Модель |
Кодування |
Тип клапана |
Розмір порту |
напруга |
Котушка з вибухом |
|
4V: Sports2 (3) Соленоїдний клапан позиції |
1: 100 серії |
10: Одиничний соленоїд 5/2 Шлях |
M5: M5X0.8 |
AC220V |

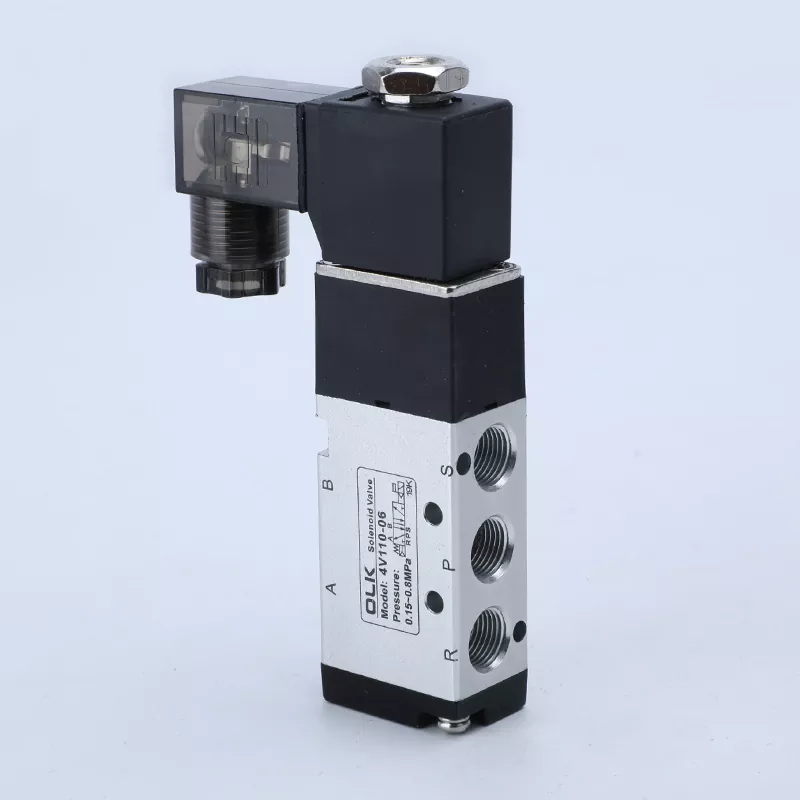

Ні: тип DIN |
|
|
|
20: Подвійний соленоїдний клапан 5/2 Шлях |
06: 1/8 '' |
DC24V |

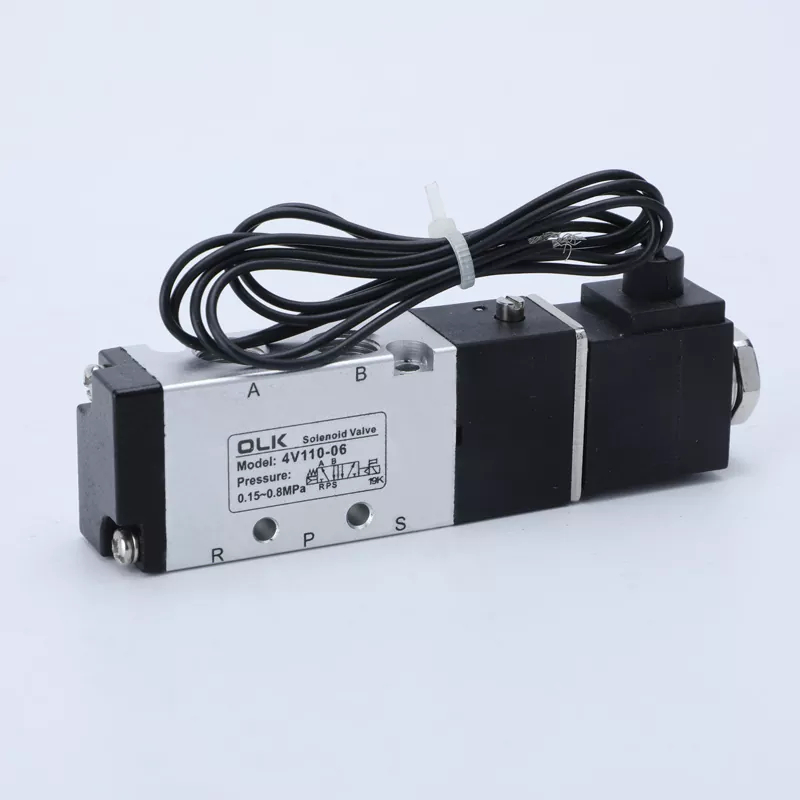

I: Тип рядка |
|
|
|
30c: подвійний соленоїд Vlave5/3way Закритий центр |
|
AC110V |
|
|
|
|
30e: подвійний соленоїд Vlave5/3way Випускний центр |
|
AC24V |
|
|
|
|
30p: подвійний соленоїдний клапан 5/3 Центр тиску |
|
DC12V |
|
|
Модель |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Робочий середовище |
Повітря （фільтр через екран фільтру понад 40 мкм） |
|||
|
Режим дії |
Внутрішній тип пілота |
|||
|
Розмір порту |
Вхід = outlet = вихлопний порт = m5 |
Вхід = outlet == G1/8 |
||
|
Ефективна область поперечного перерізу |
5,5 мм² （CV = 0,31） |
5,0 мм² （CV = 0,28） |
12,0 мм² （CV = 0,67） |
9,0 мм² （CV = 0,5） |
|
Позиції |
5/2 порт |
Порт 5/3 |
5/2 порт |
5/2 порт |
|
Діапазон тиску |
0,15-0,8 МПа (21-114psi) |
|||
|
Доказовий тиск |
1,5 мПа (215psi) |
|||
|
Робочий тиск |
'-20-70 ℃ |
|||
|
Матеріал тіла |
Алюмінієвий сплав |
|||
|
Змащування |
Не потребує |
|||
|
Максимальна частота |
5 разів/секунда |
3 рази/секунда |
5 разів/секунда |
3 рази/секунда |
|
Вага |
4V110-M5: 130G 4V120-M5: 175G |
200 г |
4V110-06: 120G 4V120-06: 175г |
200 г |
