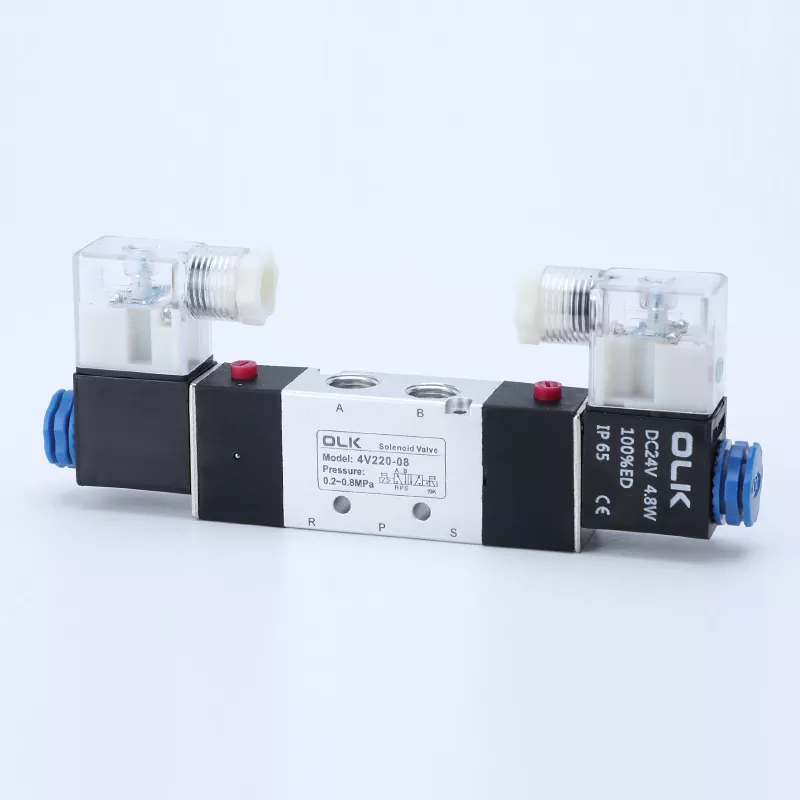

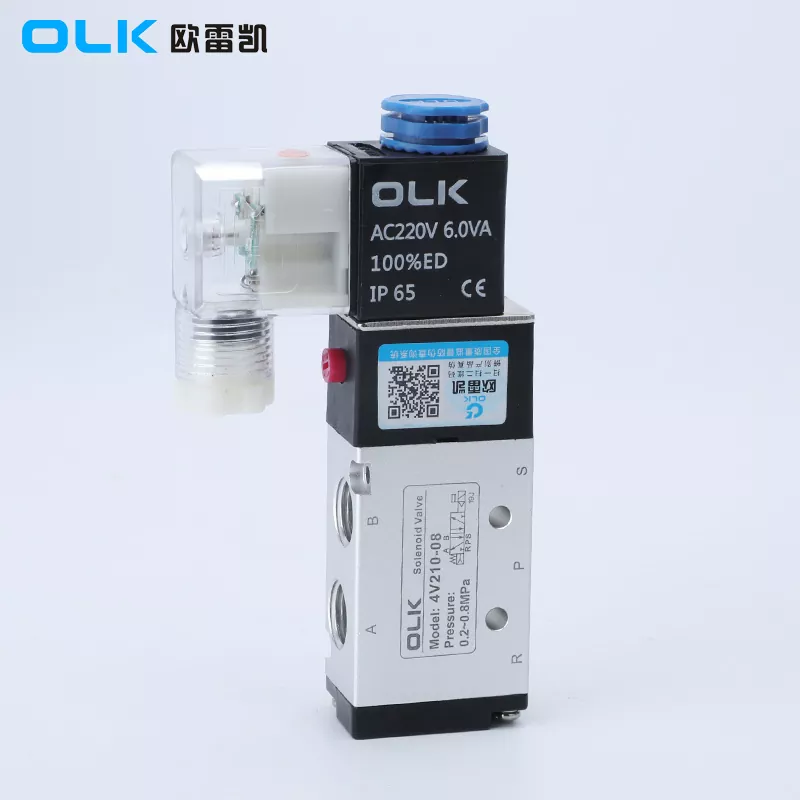

OLK 4V200 Соленоїдний клапан 5 Шлях, 5/2 Шлях та 5/3 -х пневматичний соленоїдний клапан. Порти впуску та вихлопу поділяються на G1/4 та G1/8. Швидкість потоку газу, що проходить через, підходить для пневматичних систем середнього розміру. Він може бути інтегрований з базою островів клапана для збереження встановлення компонентів управління. Найбільш широко використовувані сценарії включають автоматичні машини для упаковки, содові машини, автоматичні сортувальні машини тощо. OULEIKAI 4V210-08 виготовляються з високоякісної алюмінієвої сировини та відмінної міцності, щорічно виробничою потужністю до двох мільйонів. Це просто наш популярний продукт зірки

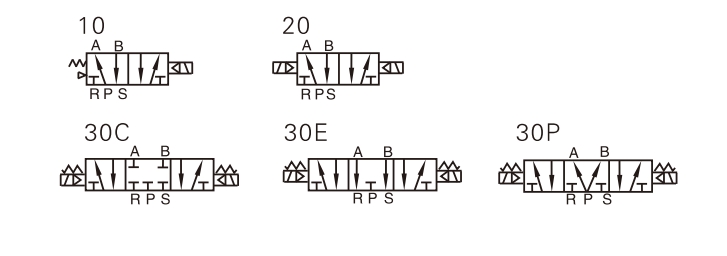

Символ серії 4V200:
|
Упорядкування коду |
|
|
|||
|
|
|
|
|||
|
4V |
2 |
10 |
6 |
AC110V |
|
|
Модель |
Кодування |
Тип клапана |
Розмір порту |
напруга |
Котушка з вибухом |
|
4V: Sports2 (3) Соленоїдний клапан позиції |
2: 200 серії |
10: Одиничний соленоїд 5/2 Шлях |
06: G1/8 |
AC220V |
Ні: тип DIN |
|
|
|
20: Подвійний соленоїдний клапан 5/2 Шлях |
06: G1/4 |
DC24V |
I: Тип рядка |
|
|
|
30c: подвійний соленоїд Vlave5/3way Закритий центр |
|
AC110V |
|
|
|
|
30e: подвійний соленоїд Vlave5/3way Випускний центр |
|
AC24V |
|
|
|
|
30p: подвійний соленоїдний клапан 5/3 Центр тиску |
|
DC12V |
|
|
Модель |
4V210-06 4V220-06 |
4V230C-06 4V230E-06 4V230P-06 |
4V210-08 4V220-08 |
4V230C-08 4V230E-08 4V230P-08 |
|
Робочий середовище |
Повітря （фільтр через екран фільтру понад 40 мкм） |
|||
|
Режим дії |
Внутрішній тип пілота |
|||
|
Розмір порту |
Вхід = outlet = витяжний порт = G1/8 |
Вхід = outlet = G1/4 Випускний порт = G1/8 |
||
|
Ефективна область поперечного перерізу |
14,0 мм² （CV = 0,78） |
12,0 мм² （CV = 0,67） |
16,0 мм² （CV = 0,89） |
12,0 мм² （CV = 0,67） |
|
Позиції |
5/2 порт |
Порт 5/3 |
5/2 порт |
5/2 порт |
|
Діапазон тиску |
0,15-0,8 МПа (21-114psi) |
|||
|
Доказовий тиск |
1,5 мПа (215psi) |
|||
|
Робочий тиск |
'-20-70 ℃ |
|||
|
Матеріал тіла |
Алюмінієвий сплав |
|||
|
Змащування |
Не потребує |
|||
|
Максимальна частота |
5 разів/секунда |
3 рази/секунда |
5 разів/секунда |
3 рази/секунда |
|
Вага |
4V210-06: 220 G 4V220-06: 320 G |
360 г |
4V210-08: 220 G 4V220-08: 320 G |
360 г |
Поширені запитання:
Який діаметр інтерфейсу соленоїдного клапана 4V210-08?
Вхід і вихід - G1/4, а вихлопний порт - G1/8
Функція глушника BSL Tower Muffler/BSLM?
Глушник BSL Tower Muffler/BSLM Flat Head може ефективно зменшити шум і запобігти введенню пилу соленоїдних клапанів
Як підтримувати та обслуговувати соленоїдний клапан?
Для того, щоб продовжити термін служби електромагнітного клапана 4V200, змащування постачається через пристрій масляного туману під час тривалого використання, щоб уникнути пошкодження внутрішніх компонентів соленоїдного клапана, спричиненого тривалою експлуатацією та продовженням терміну служби.
Яка функція кнопки нижче котушки соленоїдного клапана?
Кнопка соленоїдного клапана 4V210 - це "ручне переоцінка", яка використовувалася для вручної перемикання ядра клапана та перемикання виходу повітря
Чи буде котушка заблокувати порт?

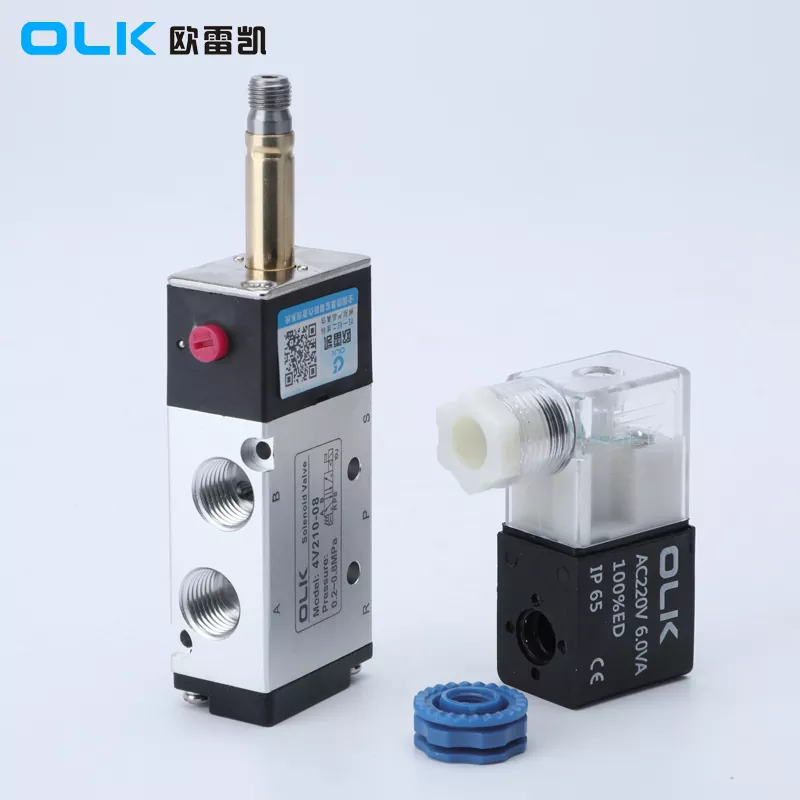

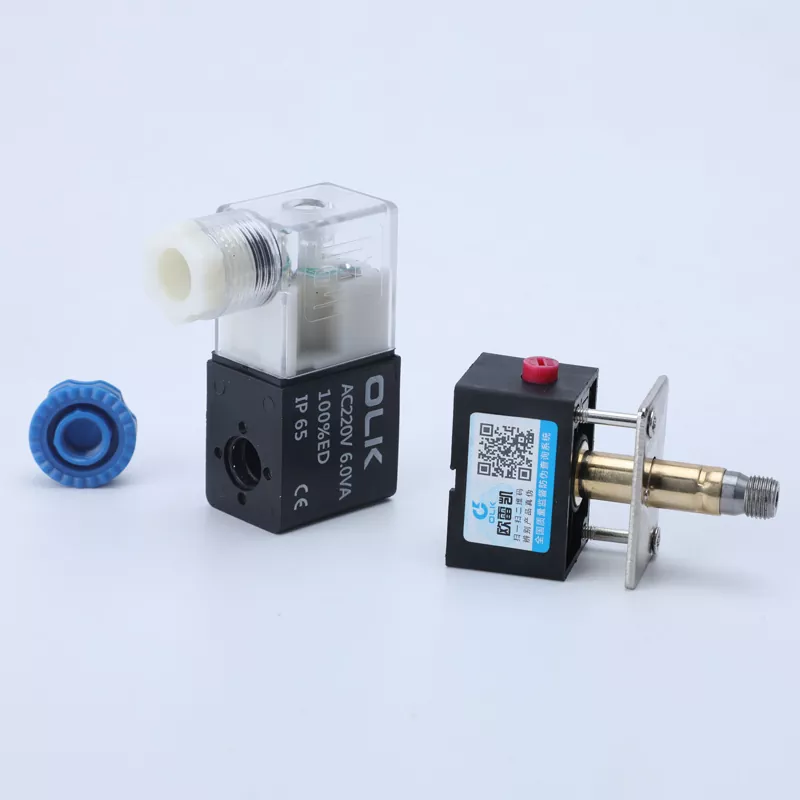

Котушку можна видалити або обертати, відкрутивши синю гайку котушки OLK.
