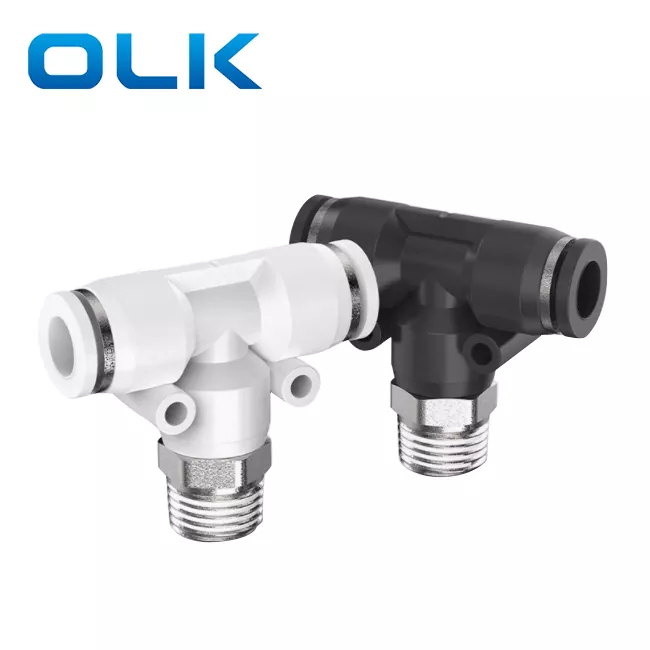

Фітинг для вставної трубки трійника PB

Код замовлення

PB

8

--

01

Модель

Розмір труби (метричний)

Тип різьби (пряма трубна різьба 55°)

Фітинг серії PB

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Рідина

Повітря/вода (умовно)/вакуум

Робочий тиск

0-1,0 МПа

Вакуумний тиск

-100 КПа (10 Торр)

Робоча температура

-10-60 ℃

матеріал

НЕЙЛОН (PA), поліуретан (PU)

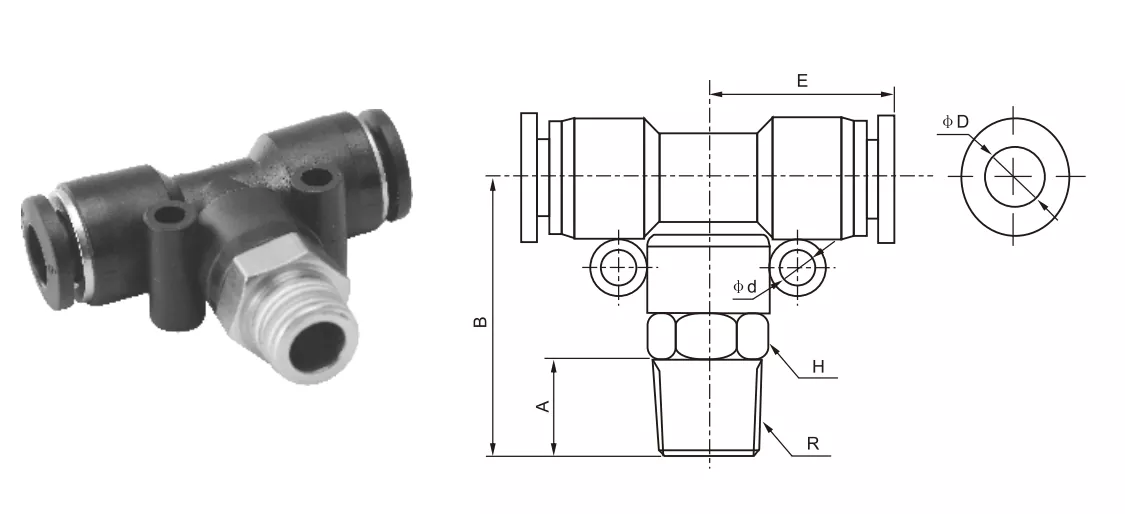

Дюймовий трубний фітинг

Трубний фітинг Metri

φD

R

A

B

E

H2

φd

ПБ5/32-М5

ПБ4-М5

4

M5

4.5

25.4

18.6

10

/

ПБ5/32-01

ПБ4-01

4

R1/8

7

25.4

18.6

10

/

ПБ5/32-02

ПБ4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

ПБ6-М5

6

M5

4.5

26.8

20.8

12

3.5

ПБ1/4-01

ПБ6-01

6

R1/8

6.5

37.6

20.8

12

3.5

ПБ1/4-02

ПБ6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

ПБ6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

ПБ6-04

6

R1/2

10

32.5

20.8

21

3.5

ПБ5/16-01

ПБ8-01

8

R1/8

8

31.5

22.9

14

4.5

ПБ5/16-02

ПБ8-02

8

R1/4

10

33

22.9

14

4.5

ПБ5/16-03

ПБ8-03

8

R3/8

10

33.6

22.9

17

4.5

ПБ5/16-04

ПБ8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

ПБ10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

ПБ10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

ПБ10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

ПБ10-04

10

R1/2

11

39

27.8

21

4.5

ПБ1/2-01

ПБ12-01

12

R1/8

8

37.5

29.5

19

5

ПБ1/2-02

ПБ12-02

12

R1/4

10

40

29.5

19

5

ПБ1/2-03

ПБ12-03

12

R3/8

10

40

29.5

19

5

ПБ1/2-04

ПБ12-04

12

R1/2

11

41

29.5

21

5

ПБ14-03

16

R3/8

11

46.3

34.5

24

4

ПБ14-04

16

R1/2

12

47.3

34.5

27

4

Назва/тип

Опис структури інтерфейсу

Футболка для бігу (PD)

Основний потік повітря прямий, а гілки виводяться вертикально

Відгалуження Трійник (PB)

Два інтерфейси з'єднані під прямим кутом, один на гілці "Т"

Рівний трійник

Три порти однакового розміру
