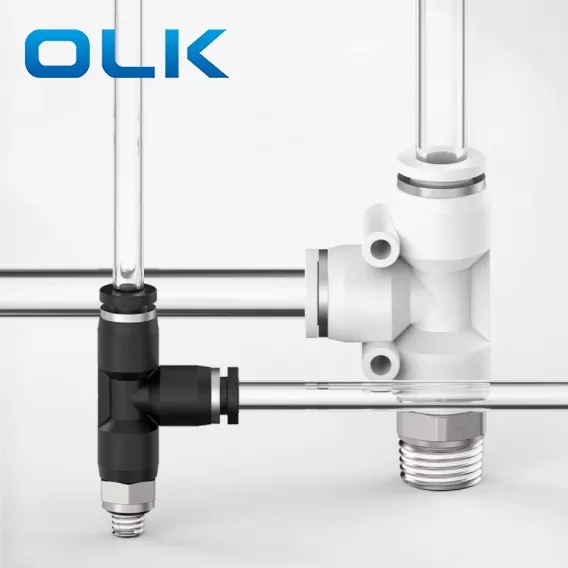

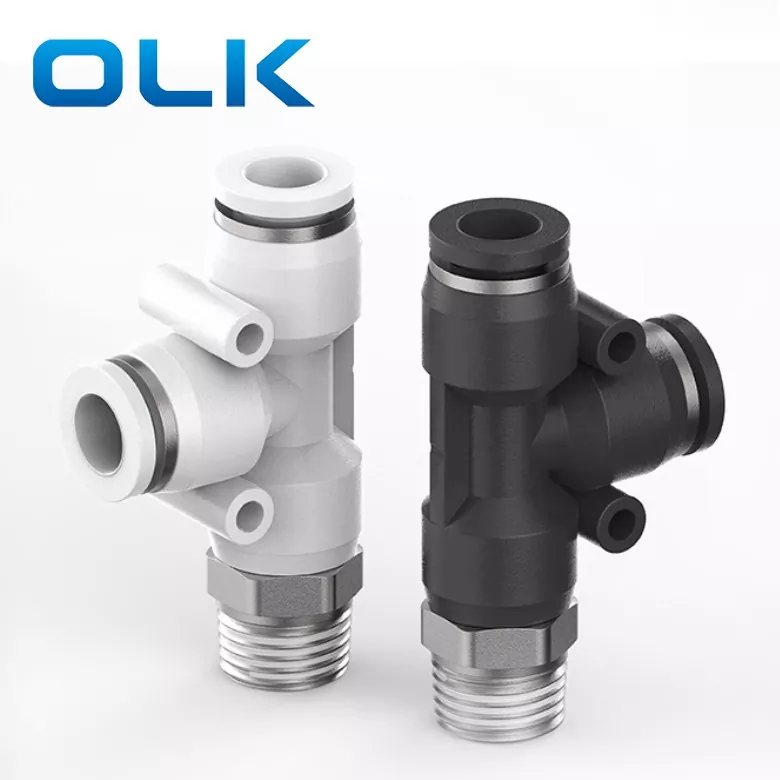

PD Run Tree Push у підготовленні трубки-це тристороння підготовка типу Y-типу, призначена для розділення одного джерела повітря на два виходи. Він ідеально підходить для систем, що потребують пневматичного з'єднання в один по-два.
Ключові функції PD Fitting: Дизайн Y-форми для ефективного розподілу повітря;
|
Упорядкування коду |
|||
|
ПД |
8 |
- |
01 |
|
Модель |
Розмір трубки (метрика) |
|
Тип нитки (55 ° пряма трубка) |
|
Серія PD Series |
4: 4 мм |
|
01: G1/8 |
|
|
6: 6 мм |
|
02: G1/4 |
|
|
8: 8 мм |
|
03: G3/8 |
|
|
10: 10 мм |
|
04: G1/2 |
|
|
12: 12 мм |
|
|
|
|
14: 14 мм |
|
|
|
|
16: 16 мм |
|
|
|
Рідина |
Повітря/вода (умовно)/вакуум |
|
Робочий тиск |
0-1.0mpa |
|
Вакуумний тиск |
-100 кПа (10 Торр) |
|
Робоча температура |
-10-60 ℃ |
|
Матеріал |
Nylon (PA), поліуретан (PU) |
|

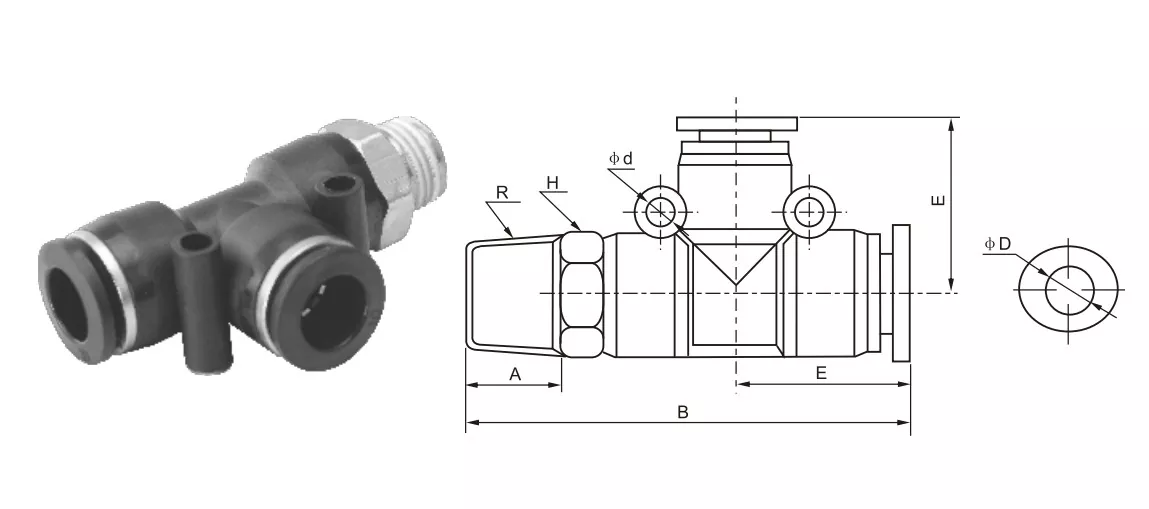

Дюймова трубка |
Метрична трубка |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Ім'я/тип |
Опис структури інтерфейсу |
|
Run Tee (PD) |
Основний потік повітря прямий, а гілки ведуться вертикально |
|

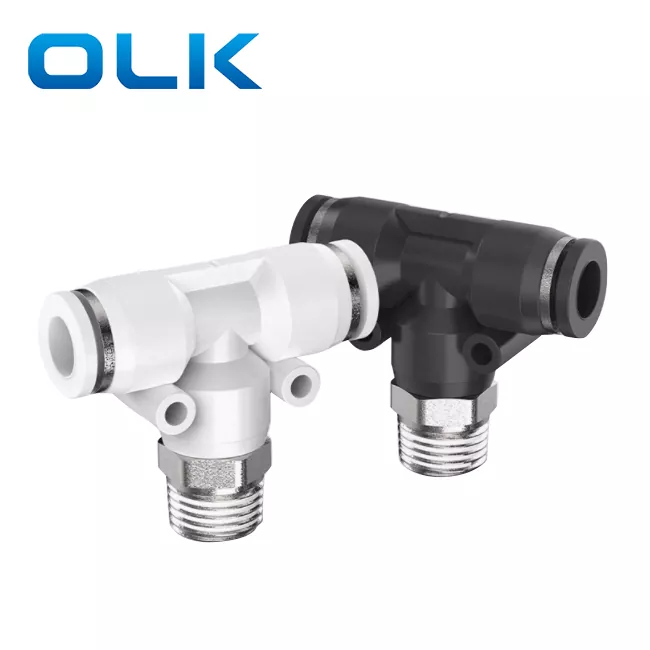

Гілля Трі (PB) |
Два інтерфейси з'єднані під прямим кутом, один на гілці "T" |
|
Рівний трійник |
Три порти з однаковим розміром |
Що означає «трійка» у підготуванні з'єднувачів?
TEE "означає т-подібний роз'єм (TEE) з трьома інтерфейсами;
"Run" відноситься до головного каналу (напрямок основного потоку повітря - пряма лінія);
Так "запуску" означає, що головний канал прямо наскрізь, а гілка вертикально проведена посередині.
