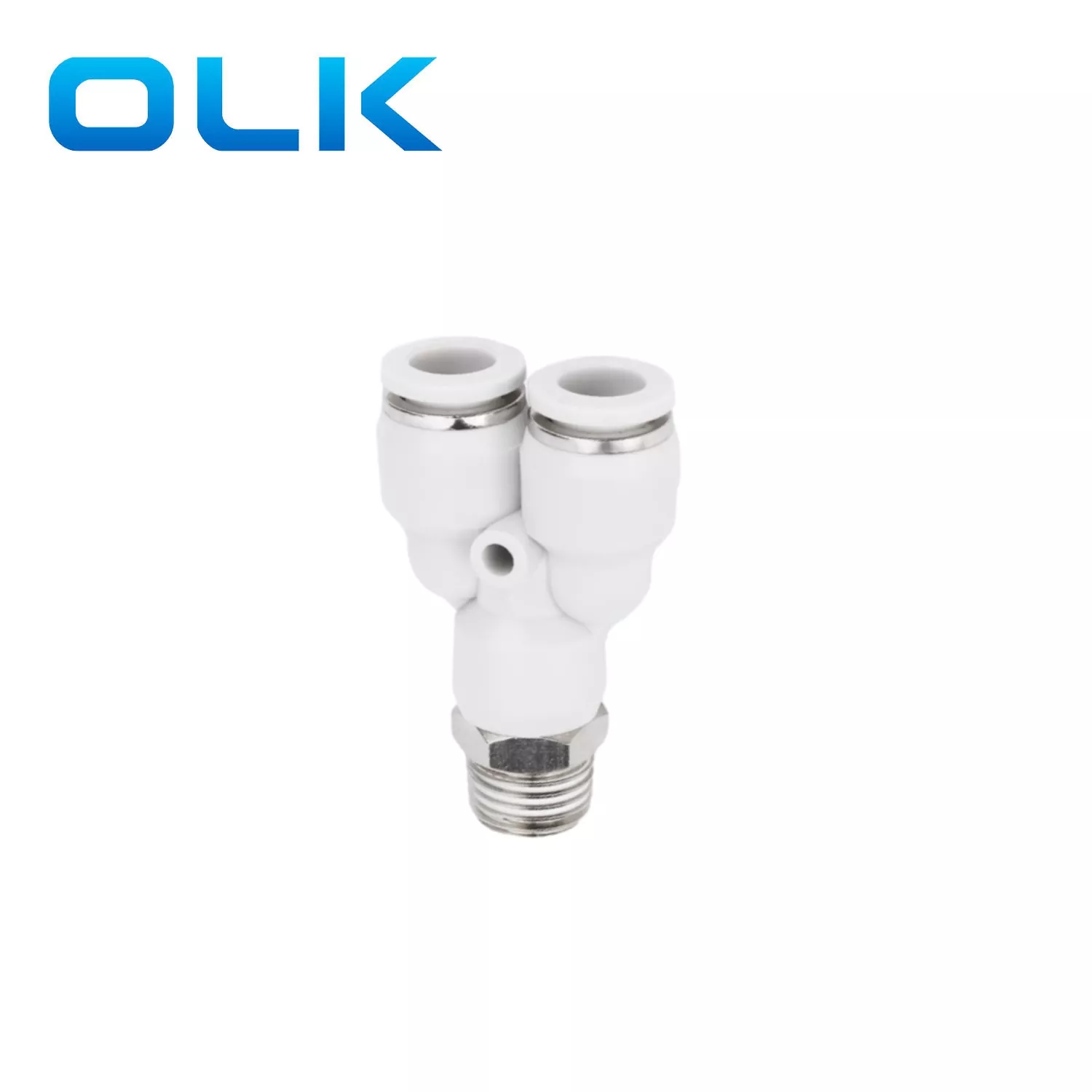

Вставний трубний фітинг типу PX Y

Код замовлення

PX

8

--

01

Модель

Розмір труби (метричний)

Тип різьби (пряма трубна різьба 55°)

Фітинг серії PX

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Рідина

Повітря/вода (умовно)/вакуум

Робочий тиск

0-1,0 МПа

Вакуумний тиск

-100 КПа (10 Торр)

Робоча температура

-10-60 ℃

матеріал

НЕЙЛОН (PA), поліуретан (PU)

Дюймовий трубний фітинг

Фітинг для метричних труб

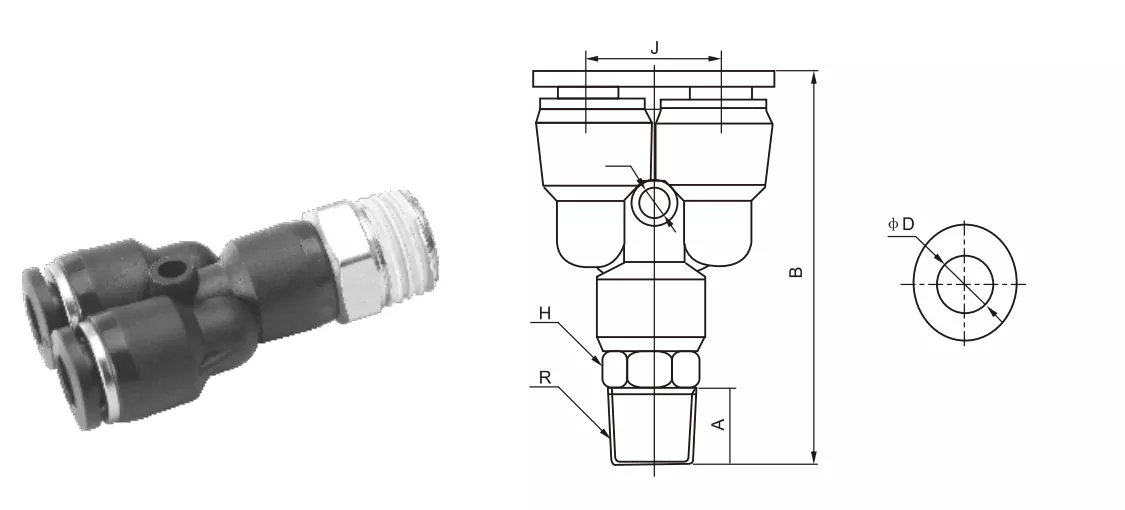

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

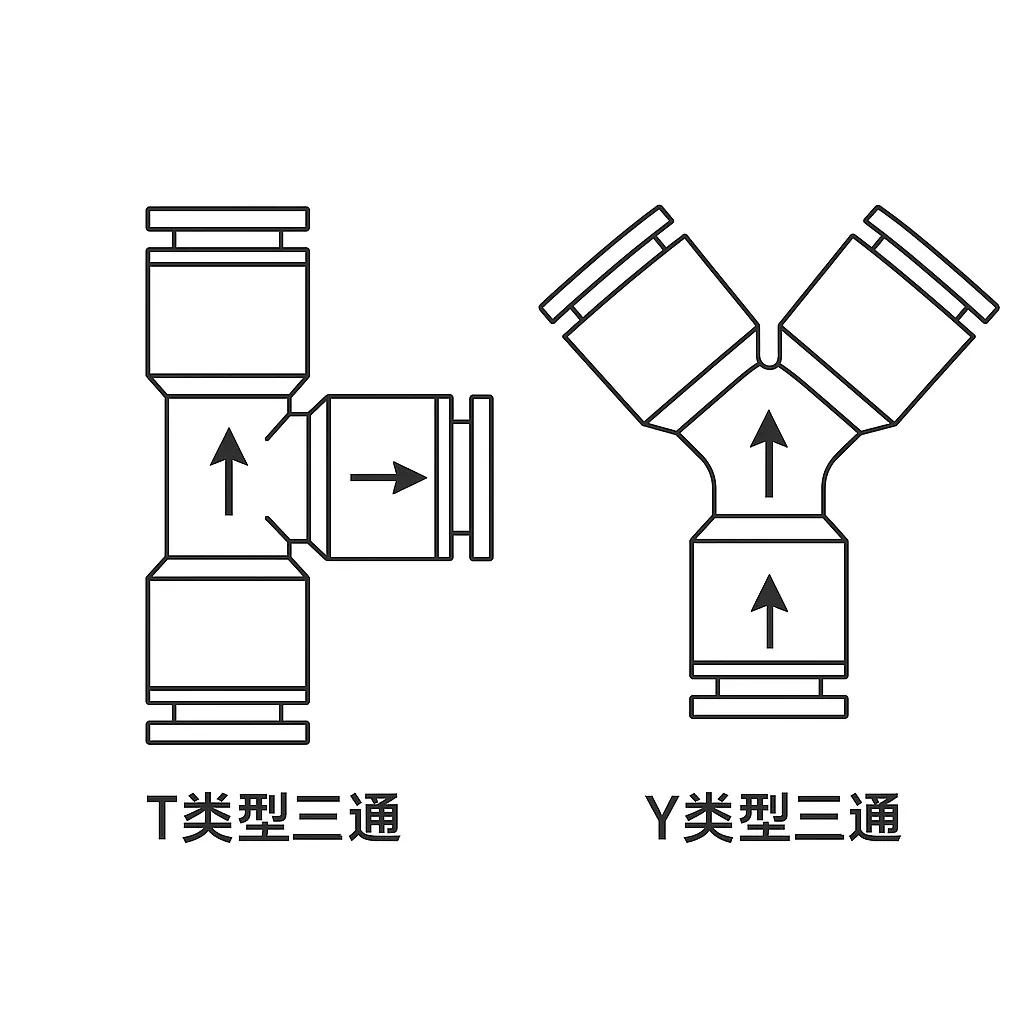

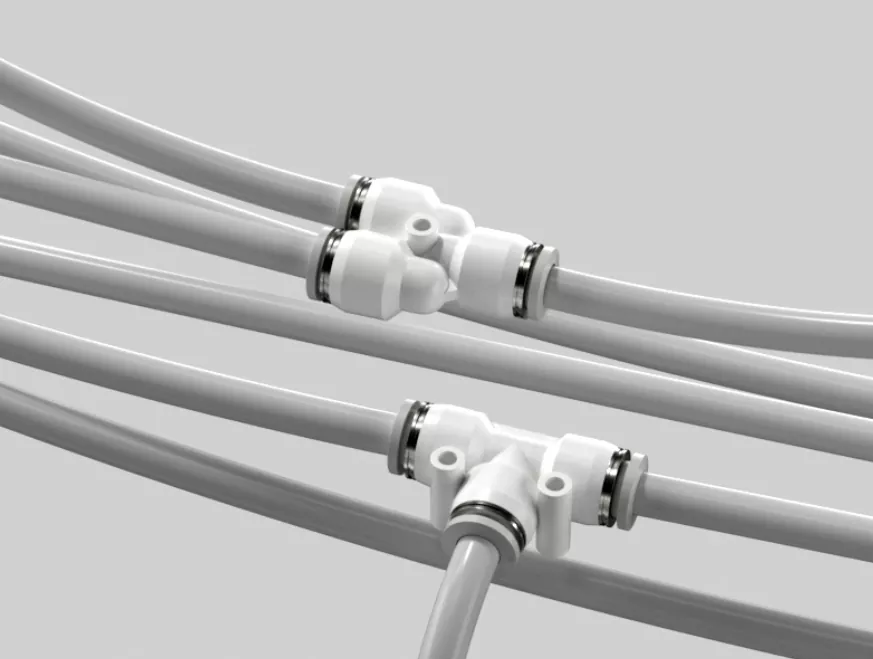

Подібності та відмінності між Т- та Y-подібними фітингами Push-in Tube:

Трійник (PB, PD)

3-сторонній пневматичний фітинг як структура «Т» і перетинаються під кутом 90°

Y фітинг (PX)

3-стороння підгонка як структура "Y" та плавний напрямок потоку, більше підходить для повітряного потоку

Порівняно з Т-подібним пневматичним фітингом, Y-подібний повітряний з’єднувач потік більш плавний і має менший опір
