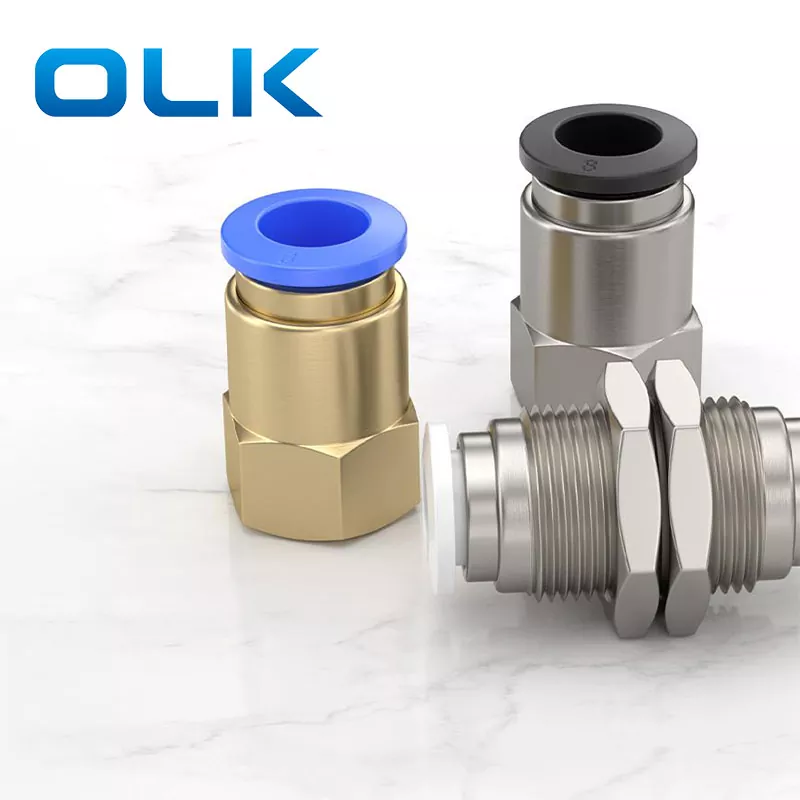

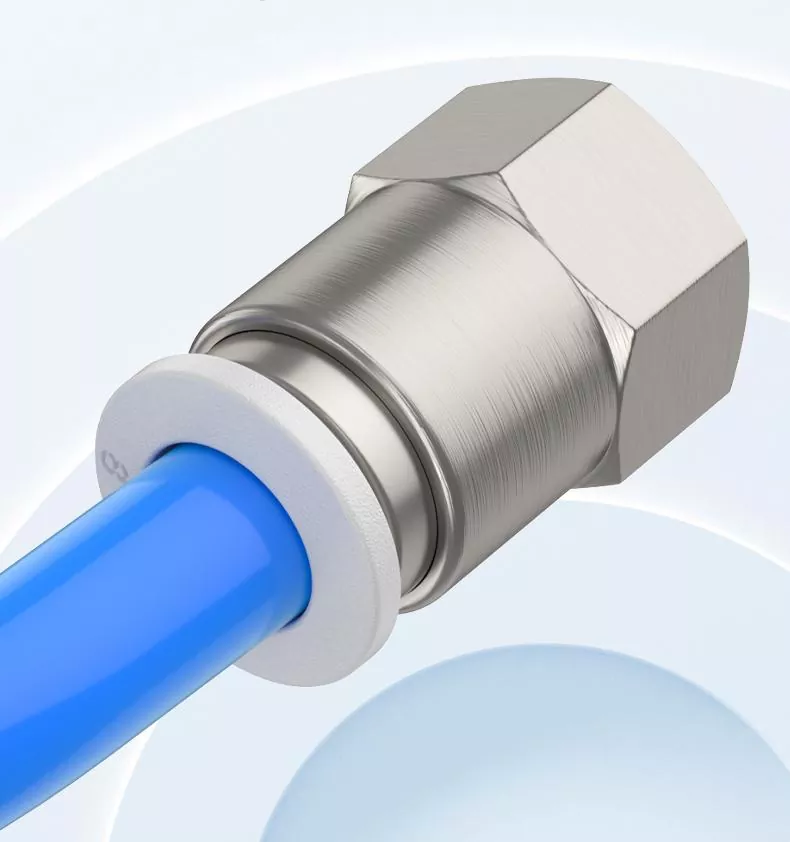

Black,White,BluePCF прямий вставний трубний фітинг з внутрішньою різьбою та зовнішня різьба PC з прямим вставним трубним фітингом належать до основного типу вставного фітинга. Але PCF має пряму внутрішню різьбу R. Внутрішня різьба використовується для з’єднання зовнішніх різьбових компонентів, а кінець вставної трубки під’єднаний до шланга. Обидва підтримують кілька стандартів різьблення, що робить вставлення та видалення шланга зручним. Продукт має внутрішню різьбу, а форма фітинга PCF із внутрішньою прямою вставною трубою може бути коротшим і встановлюватися компактніше
|
Код замовлення |
|||
|
PCF |
8 |
-- |
01 |
|
Модель |
Розмір труби (метричний) |
|
Тип різьби (пряма трубна різьба 55°) |
|
Фітинг серії PCF |
4:4 мм |
|
01:G1/8 |
|
|
6:6 мм |
|
02:G1/4 |
|
|
8:8 мм |
|
03:G3/8 |
|
|
10:10 мм |
|
04:G1/2 |
|
|
12:12 мм |
|
|
|
|
14:14 мм |
|
|
|
|
16:16 мм |
|
|
|
Рідина |
Повітря/вода (умовно)/вакуум |
|
Робочий тиск |
0-1,0 МПа |
|
Вакуумний тиск |
-100 КПа (10 Торр) |
|
Робоча температура |
-10-60 ℃ |
|
матеріал |
НЕЙЛОН (PA), поліуретан (PU) |
|
Дюймовий трубний фітинг |
Фітинг для метричних труб |

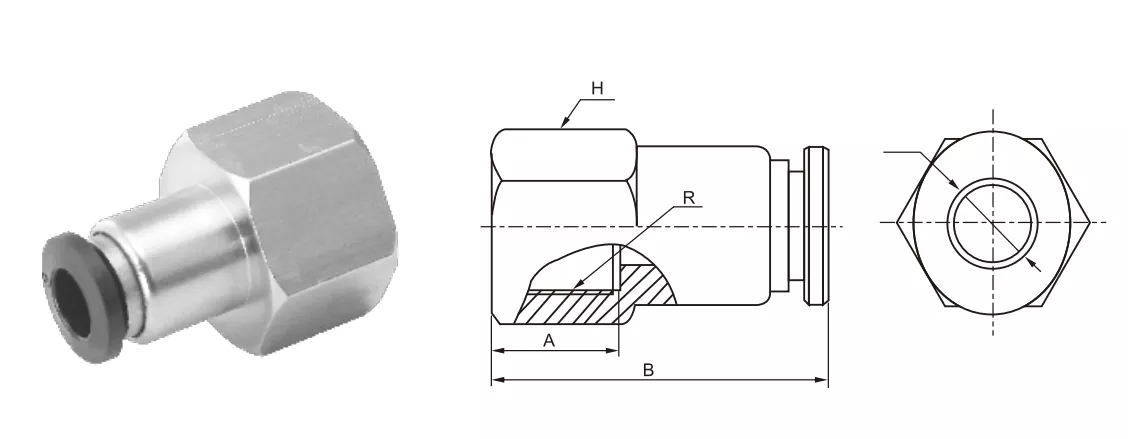

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
ПК |
PCF |
|
Тип |
Вставний з'єднувач |
|
|
Підтримка типу потоку |
BSPT / NPT / Метрика |
|
|
Нитка |
Чоловік |
Жінка |
|
монтаж |
Закрутіть різьбові отвори або кінці циліндра та іншого обладнання |
Вкрутіть у циліндр із зовнішнім різьбленням або з’єднання |
|
застосування |
Найпоширеніша універсальна модель, краща, оснащена внутрішнім різьбовим обладнанням |
Використовується для підключення за допомогою зовнішніх різьбових фітингів або в ситуаціях з великими вимогами до простору |
|
Встановлюється на циліндр або корпус клапана (циліндр має внутрішню різьбу), різьбовий кінець підключається до обладнання, а шланг вставляється для використання |
Підключіть вихід повітря регулюючого клапана або електромагнітного клапана (із зовнішньою різьбою) і зафіксуйте пристрій внутрішньою різьбою, а на іншому кінці вставте шланг |
|
|
Вимагає більшої міцності фіксації або вищих вимог до ущільнення, часто використовується в поєднанні з різьбовим герметиком або ущільнювальним кільцем |
Через обмежений простір для підключення можна використовувати лише внутрішню різьбу. Може зменшити загальну довжину суглоба |
|
Для яких пневматичних застосувань підходить внутрішній прямий вставний трубний фітинг PCF?
Це має бути зовнішнє різьбове з’єднання аксесуарів із великими вимогами до місця
На що слід звернути увагу при використанні з'єднувача PCF?
Робочий тиск не може перевищувати 1,0 МПа
