Brand Brand PG REDUCER UNION Прямий натиск на підготовку для трубки використовується для підключення повітряних труб з різними діаметром, такими як 6 мм до 4 мм. Він підходить для тісних проміжків або коли потрібен перехід розміру.

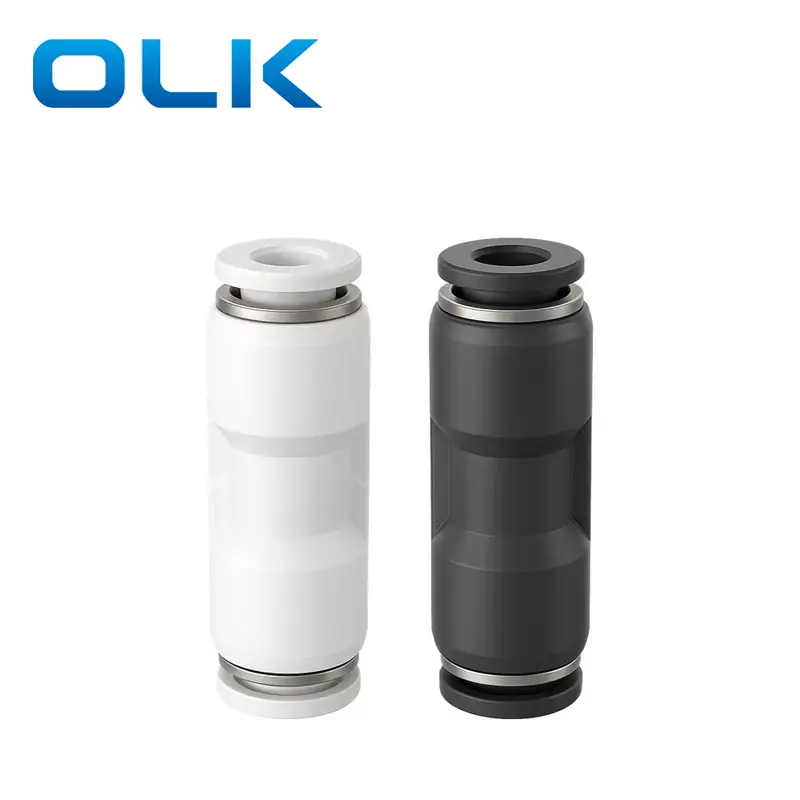

Роз'єм доступний у трьох кольорах: синій, білий та чорний.
|
Упорядкування коду |
|||
|
PG |
8 |
- |
01 |
|
Модель |
Розмір трубки (метрика) |
|
Розмір трубки (метрика) |
|
PG Series Fitting |
4: 4 мм |
|
4: 4 мм |
|
|
6: 6 мм |
|
6: 6 мм |
|
|
8: 8 мм |
|
8: 8 мм |
|
|
10: 10 мм |
|
10: 10 мм |
|
|
12: 12 мм |
|
12: 12 мм |
|
|
14: 14 мм |
|
14: 14 мм |
|
|
16: 16 мм |
|
16: 16 мм |
|
Рідина |
Повітря/вода (умовно)/вакуум |
|
Робочий тиск |
0-1.0mpa |
|
Вакуумний тиск |
-100 кПа (10 Торр) |
|
Робоча температура |
-10-60 ℃ |
|
Матеріал |
Nylon (PA), поліуретан (PU) |
|
Дюймова трубка |

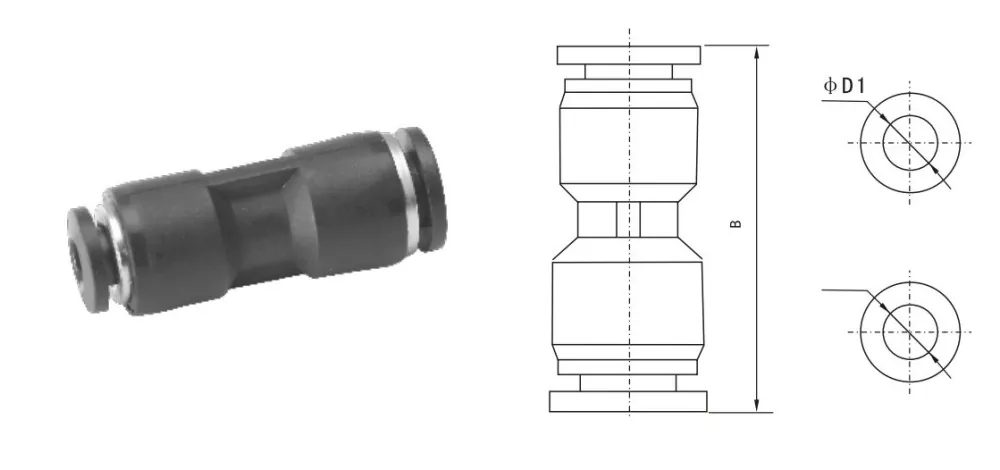

Metrictube Fitting |
FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Поширена посилання на перетворення розміру імперської нитки |
||
|
Імператорський розмір |
Прибл. Метрика (мм) |
Формула перетворення |
|
1/8 |
3,2 мм |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 мм |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 мм |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 мм |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 мм |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 мм |
1 ÷ 2 × 25,4 = 12,7 |
Різниця між фурнітурою PU та PG фітингів?
PU з'єднує один і той же повітряний шланг з обох боків, PG з'єднує повітряний шланг з різними діаметром з обох боків
