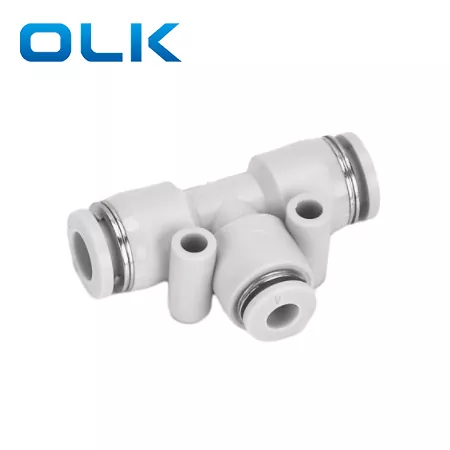

Серія PEG - це редукторний профспілковий об'єднання, при цьому D1 більший за D2, призначений для з'єднання основних та гілкових труб різних діаметрів. Fitting ThePeg Reducer Tee Union постачається з невеликим кріпильним отвором для легкої та безпечної установки на обладнанні або панелях, заощаджуючи місце встановлення.
D1 ＞ D2, підходить для різних з'єднань розміру труби
Вбудований невеликий кріпильний отвір для швидкого фіксації
Простий дизайн та витягування для швидкої установки
Широко використовується в пневматичних системах та обладнаннях для автоматизації
|
Кілочка |
8 |
- |
6 |
|
Модель |
Розмір трубки (метрика) |
|
Розмір трубки (метрика) |
|
Пристосування серії кілочків |
4: 4 мм |
|
4: 4 мм |
|
|
6: 6 мм |
|
6: 6 мм |
|
|
8: 8 мм |
|
8: 8 мм |
|
|
10: 10 мм |
|
10: 10 мм |
|
|
12: 12 мм |
|
12: 12 мм |
|
|
14: 14 мм |
|
14: 14 мм |
|
|
16: 16 мм |
|
16: 16 мм |
|
Рідина |
Повітря/вода (умовно)/вакуум |
|
Робочий тиск |
0-1.0mpa |
|
Вакуумний тиск |
-100 кПа (10 Торр) |
|
Робоча температура |
-10-60 ℃ |
|
Матеріал |
Nylon (PA), поліуретан (PU) |

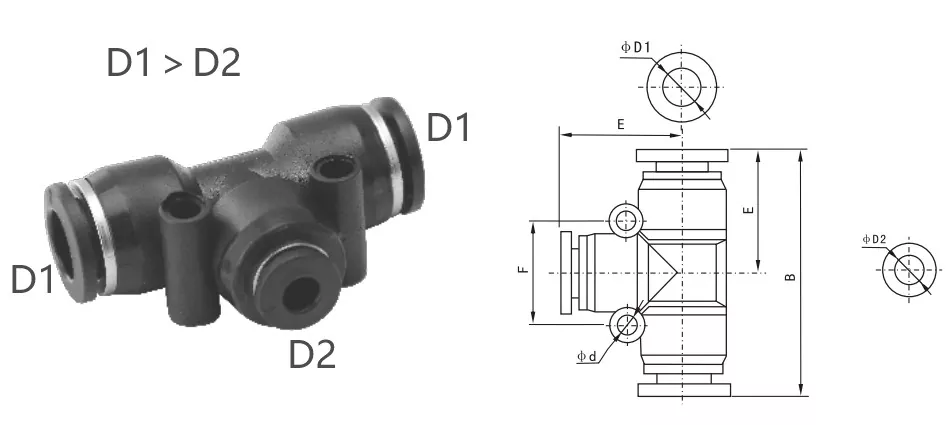

PEG REDUCER TEE UNIOM Параметри розмірів контуру Параметри
|
Дюйм |
Метрична трубка |
ϕd1 |
ϕd2 |
B (мм) |
E (мм) |
F (мм) |
ϕd (мм) |
|
PEN1/4-5/32 |
Пен6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Пен8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
Пен10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
Пен12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Пен16-12 |
Пен16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
Пен8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Пен10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
Пен12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Що відрізняється від пристосування PE та кілочка?
ПІДПРИЄМСТВО (Рівний Союз трійника): Усі три трубки мають однаковий зовнішній діаметр, придатний для з'єднання трьох пневматичних труб однакового розміру.
Фіттинг PEG (Редукторний трійник): Дві бічні трубки більші, ніж центральна трубка, призначена для з'єднання різних розмірів труб.
