PE Union Tree Push у підготовленні трубки

Далі наведено вступ до PE Union Tee Push у підготовці трубки, OLK сподівається допомогти вам краще зрозуміти PE Union Tee Push у підготовці трубки. Ласкаво просимо нових та старих клієнтів, щоб продовжувати співпрацювати з нами, щоб створити краще майбутнє разом!

Надіслати запит

Опис продукту

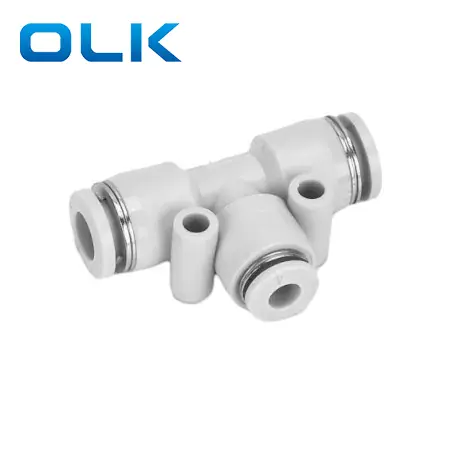

PE Union Tree Push у підготовленні трубки-це Т-подібна форма, яка використовується для розділення або комбінування повітряного потоку в пневматичних системах.

Він з'єднує три трубки одного зовнішнього діаметра, пропонуючи надійне та герметичне з'єднання в усіх напрямках.

ПЕ	8
Модель	Розмір трубки (метрика)
SER SERIES FITTING	4: 4 мм
	6: 6 мм
	8: 8 мм
	10: 10 мм
	12: 12 мм
	14: 14 мм
	16: 16 мм

PE Union Tree Push в трубці, що підходить загальні основні параметри

Рідина	Повітря/вода (умовно)/вакуум
Робочий тиск	0-1.0mpa
Вакуумний тиск	-100 кПа (10 Торр)
Робоча температура	-10-60 ℃
Матеріал	Nylon (PA), поліуретан (PU)

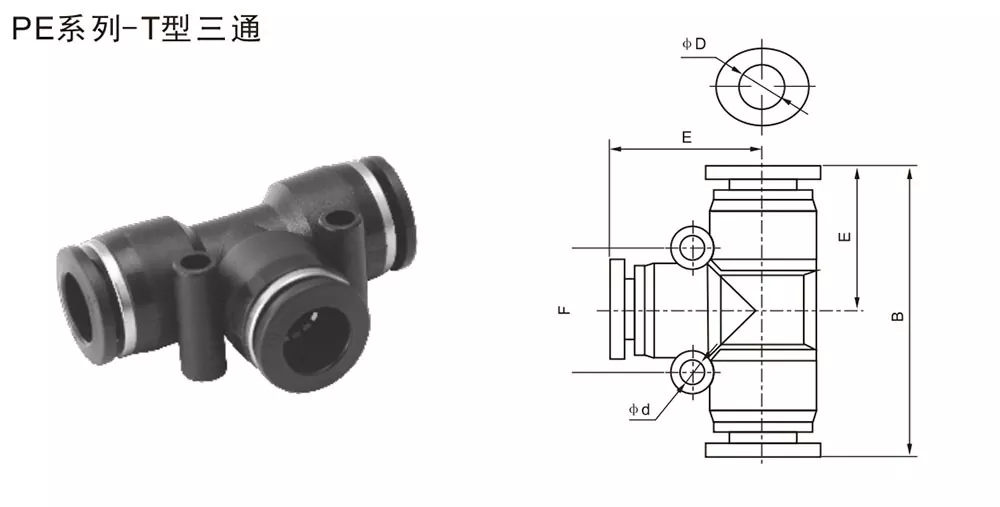

Дюймова трубка	Metrictube Fitting	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Поширена посилання на перетворення розміру імперської нитки
Імператорський розмір	Прибл. Метрика (мм)	Формула перетворення
1/8	3,2 мм	1 ÷ 8 × 25,4 = 3,175
5/32	3,97 мм	5 ÷ 32 × 25,4 = 3,97
1/4	6,35 мм	1 ÷ 4 × 25,4 = 6,35
5/16	7,94 мм	5 ÷ 16 × 25,4 = 7,94
3/8	9,53 мм	3 ÷ 8 × 25,4 = 9,53
1/2	12,7 мм	1 ÷ 2 × 25,4 = 12,7
