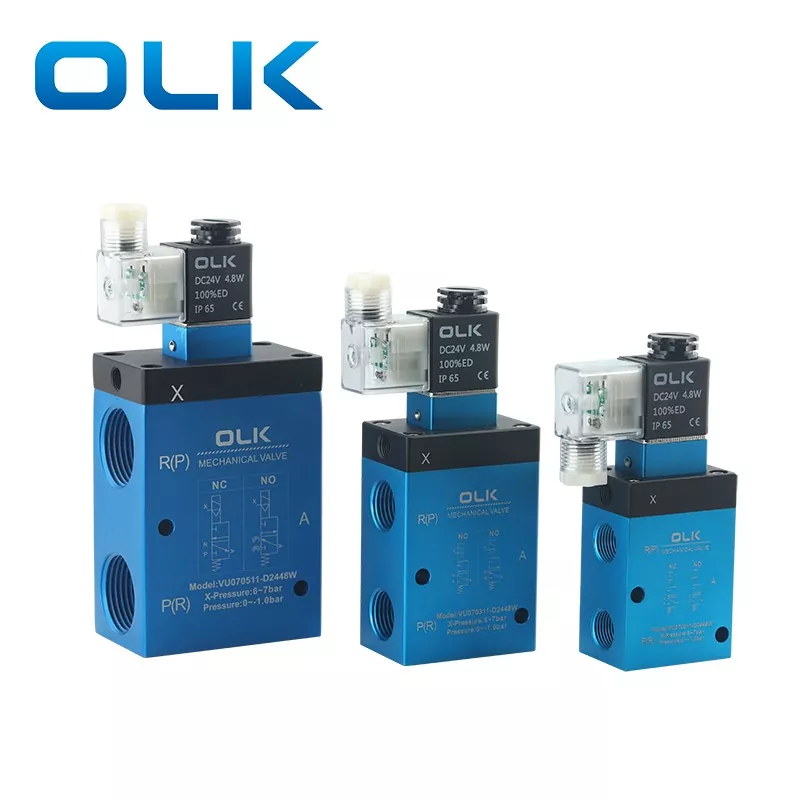

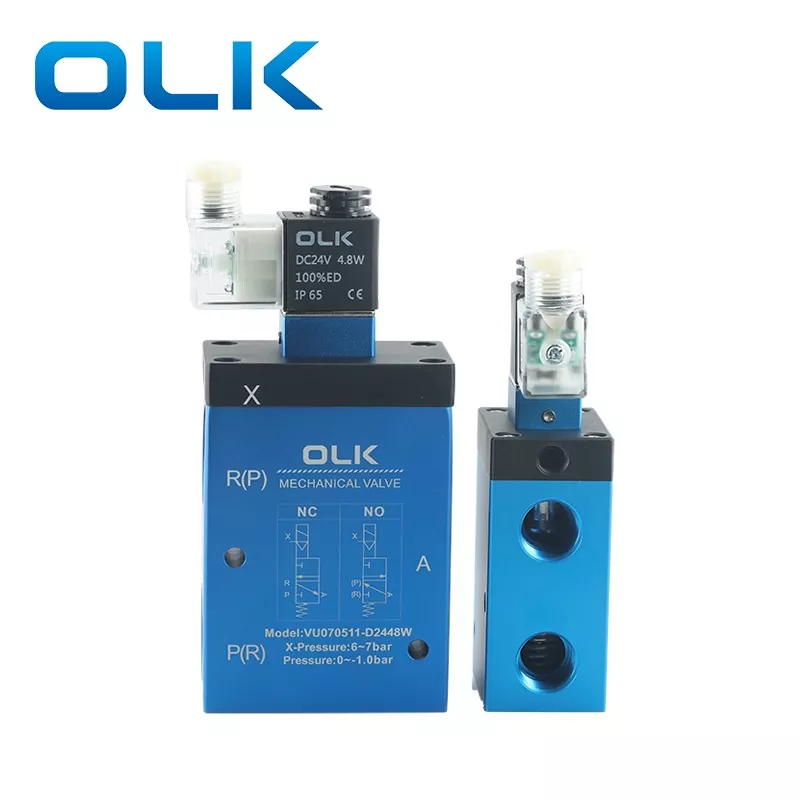

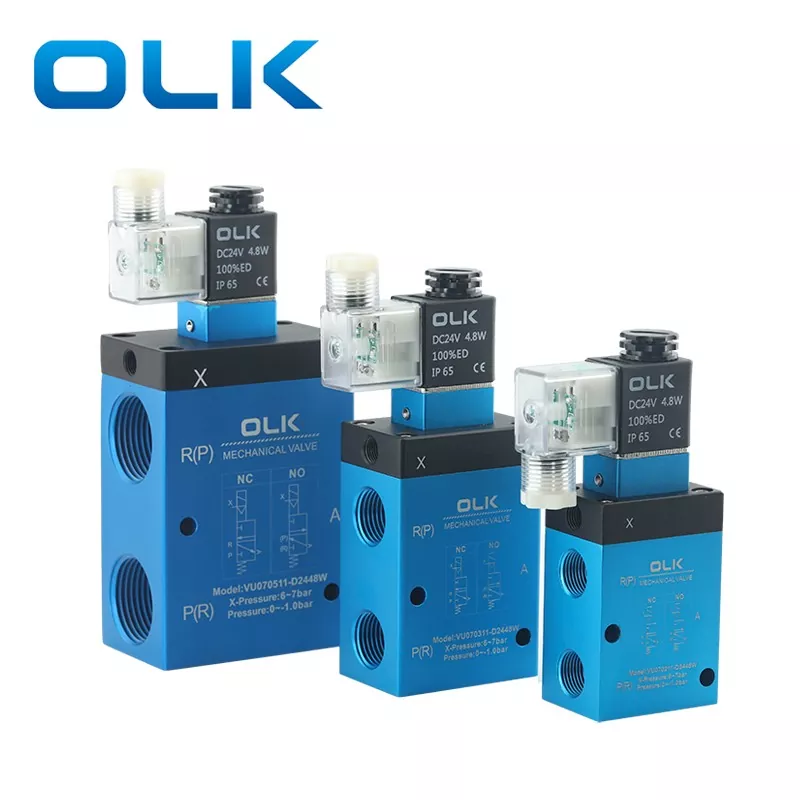

VU07 Вакуумний соленоїдний клапан 3

Соленоїдний клапан VU07 3 -й спосіб доступний з внутрішнім або зовнішнім пілотним контролем. Корпус клапана виготовлений з алюмінієвого сплаву з синім і розроблений з великим отвором для високої ємності.

Він підходить для експлуатації під час вакууму (–100 кПа), а також низького позитивного тиску (0–0,5 МПа).

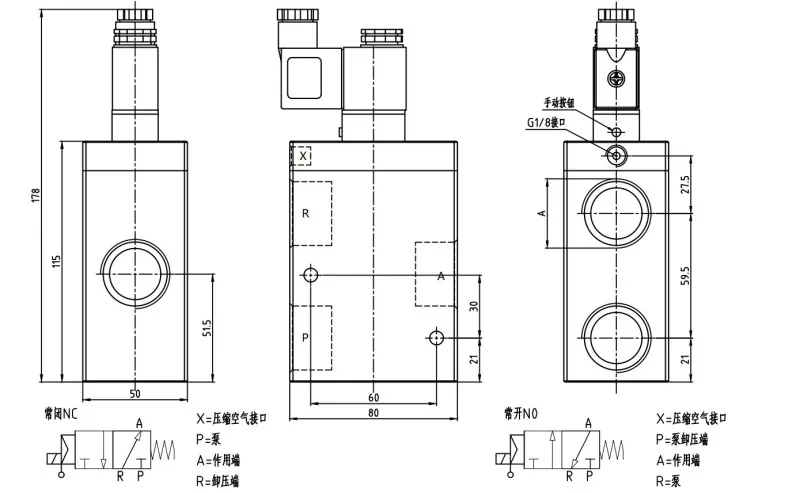

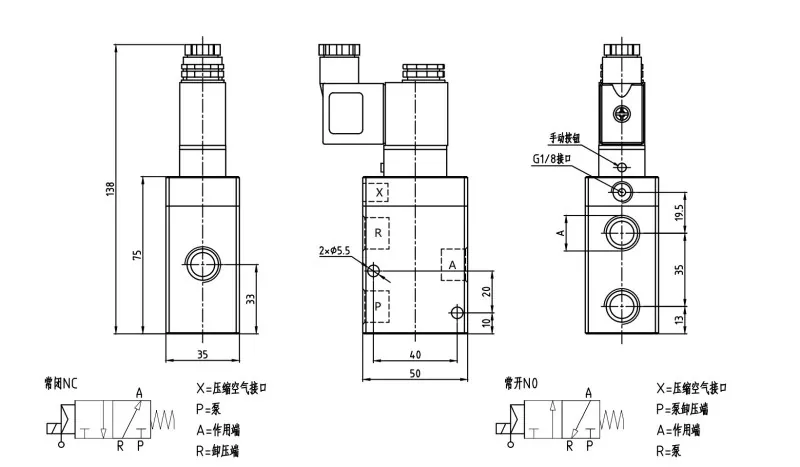

Розміри різьби (P, A, R) доступні в G3/8, G1/2 та G1, з стисненим повітряним портом (X) у G1/8.

Основні програми

3-х напрямний вакуумний соленоїдний клапан в основному використовується в: вакуумні одиниці потужності, всмоктувальних паллетізаторів, роботів, годівниць, пристроїв для відкриття мішків. І інші застосування, які потребують швидкого перемикання між всмоктуванням вакууму та атмосферою, що дозволяє швидко відновити атмосферний тиск.

VU07 Вакуумний соленоїдний клапан 3 -х функцій:

· Велика потужність потоку

· Підходить для використання вакууму та низького тиску (вакуум: –100 кПа, низький тиск: 0–0,5 МПа)

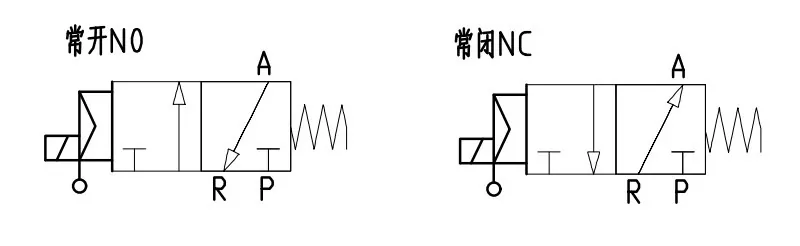

· Доступно у нормально закритих (NC) і зазвичай відкритих (NO) типах

· Необов’язковий внутрішній пілот або зовнішній пілот

VU07 Вакуумний соленоїд

Поширені запитання:

Який розмір нитки вакуумного клапана VU07?

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Які напруги доступні для соленоїдного клапана VU?

Соленоїдний клапан VU вакууму доступний у DC24V 4,8 Вт та AC220V 6VA.

Який розмір стисненого повітряного порту на клапані VU?

Усі стислі повітряні порти - G1/8.

Що означає блок швидкості витоку "Torr · L/S"?

"Torr · L/S"-це загальна одиниця для вимірювання швидкості витоку в системах високого вакууму або ультра-високих вакуум.

Торр: одиниця тиску (1 Torr ≈ 133.3 ПА)

L: літр (одиниця обсягу)

S: Другий (одиниця часу)

Отже, "Торр · л/с" вказує на кількість газу (в Torr × літрів), що протікає в секунду, що відображає продуктивність герметизації системи або компонента.

Чи є якась зв’язок міжвакуумний генераторА вакуумний соленоїдний клапан?

1. Контроль живлення VACUUM

Вакуумний генератор створює вакуум за допомогою стисненого повітря, тоді як вакуумний соленоїдний клапан працює як перемикач.

Коли клапан відкритий, вакуум з'єднується з присосною чашкою або вакуумною лінією.

Коли клапан закривається, вакуум відрізається.

2.Висне перемикання між вакуумом та атмосферою

Під час вибору клапан підтримує вакуум на з'єднанні.

Для випуску заготовки клапан переходить на атмосферу, тому присоску швидко втрачає всмоктування.

3. Енергетична економія

У енергозберігаючих системах соленоїдний клапан може зупинити подачу стисненого повітря після досягнення необхідного рівня вакууму, зменшуючи споживання повітря.

4. Типові програми

Всмоктувальні палетизатори

Автоматизовані складальні лінії (керовані PLC)

Системи зчеплення роботів
